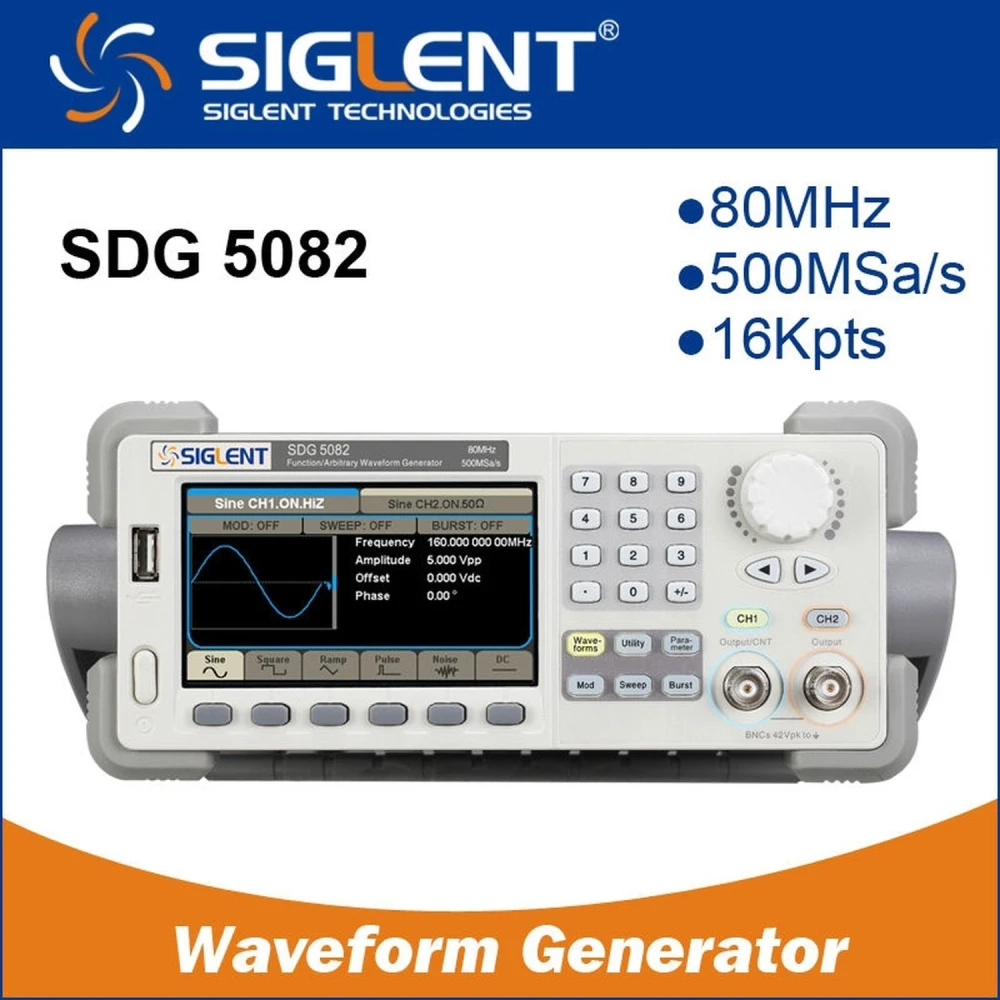

Siglent SDG5082 80MHz arbitrær funktionsgenerator med dobbelt output
Mærke: Siglent
Moms inkluderet (Ekskl. moms: 3.058,60 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 3.670,32 kr | -4% |
| 10+ | 3.593,86 kr | -6% |
| 20+ | 3.440,93 kr | -10% |
Generel beskrivelse:
Siglent SDG5082 80MHz arbitrær funktionsgenerator er et avanceret instrument, der er udviklet til at generere elektroniske signaler med høj præcision og alsidighed. Udstyret med DDS-teknologi tilbyder den dobbelt output og fasejustering for optimal kontrol af de genererede signaler.
Vigtige funktioner:
- Udgangsfrekvens op til 160MHz med 500MSa/s samplefrekvens.
- 14-bit vertikal opløsning og bølgelængde på op til 512K punkter til arbitrære bølgeformer.
- Frekvensstabilitet på 2ppm og lav fasejitter (-116dBc/Hz), som sikrer rene og præcise signaler.
- Omfattende modulationsfunktioner: AM, DSB-AM, FM, PM, FSK, PWM, sweep og pulstog.
- Intern frekvenstæller med høj præcision op til 200MHz.
- USB Device- og USB Host-grænseflader til nem tilslutning og fjernstyring, kompatibel med Siglent digitale oscilloskoper.
- 4.3 tommer TFT-LCD-display for tydelig visning og enkel betjening.
- Kompakte mål (261x105x344 mm) og lav vægt (2.8 kg) for nem integration i laboratoriet.
Tekniske specifikationer:
- Tilgængelige bølgeformer: sinus, firkant, rampe, trekant, puls, støj og arbitrær.
- Frekvensområde for sinus: 1µHz til 160MHz; for firkant: 1µHz til 30MHz; for rampe og trekant: 1µHz til 20MHz.
- Spektral renhed med harmoniske under -54dBc ved DC-1MHz og total forvrængning under 0.2% ved DC-20kHz.
- Stige-/faldetid for firkantsignal under 8ns.
- Justerbar amplitude mellem 1mVpp og 10Vpp (afhængigt af frekvens og belastning).
- Beskyttelse mod kortslutning og isolerede BNC-stik for sikkerhed og holdbarhed.
Typiske anvendelser:
Denne generator er ideel til elektroniklaboratorier, udvikling og test af kredsløb, signal-simulering til kommunikationsudstyr og avanceret teknisk undervisning. Dens evne til at generere arbitrære signaler og komplekse modulationer gør den uundværlig for ingeniører og teknikere.
Kompatibilitet:
Kompatibel med Siglent digitale oscilloskoper, hvilket muliggør integration og fjernstyring via kommandoer og gør analyse og justering i realtid lettere.
- DDS-teknologi med dobbelt output og fasejustering
- Udgangsfrekvens op til 160MHz og 500MSa/s sampling
- 14-bit vertikal opløsning og 512K-punkts bølgeformer
- Modulationsfunktioner: AM, FM, PM, PWM, sweep og pulstog
- Intern frekvenstæller med høj præcision op til 200MHz
- USB Device- og USB Host-grænseflader til fjernstyring
- 4.3 tommer TFT-LCD-skærm for nem betjening
- Kortslutningsbeskyttelse og isolerede BNC-stik
- Kompakte mål og lav vægt til laboratoriebrug
Kundespørgsmål & svar
Hvad er de vigtigste funktioner og fordele ved Siglent SDG5082-generatoren sammenlignet med lignende løsninger på markedet?
SDG5082 leverer generering af arbitrære og standard bølgeformer (sinus, firkant, rampe, trekant, puls, støj) med frekvenser op til 160 MHz for sinus og 80 MHz for andre former. Den bruger DDS-teknologi, to kanaler og 14-bit vertikal opløsning, hvilket forbedrer signalernes troværdighed. Sammenlignet med konkurrenter skiller den sig ud med lav fase-støj (-116 dBc/Hz) og en præcis intern frekvenstæller op til 200 MHz, hvilket giver mere pålidelige målinger.
Hvilke mål, vægt og elementer er inkluderet i kassen til denne function generator?
SDG5082-generatoren har normalt omtrentlige mål på 261 mm × 112 mm × 295 mm og en vægt på omkring 3,6 kg. Det typiske indhold i kassen omfatter generatoren, netledning, et USB-kabel, brugermanual og i de fleste regioner to BNC-testkabler. Det anbefales at bekræfte hos leverandøren, hvis der er behov for ekstra tilbehør.
Kræver udstyret en særlig spænding eller en særlig type stik for at fungere korrekt?
Den kører på almindelig netspænding: 100–240 V AC, 50/60 Hz, standard IEC-indgang. Den kræver ikke særlige transformere og er kompatibel med de fleste globale elinstallationer. For en sikker installation skal der bruges en certificeret netledning, der passer til regionen.
Hvilke driftsgrænser og præcisionsområde har den med hensyn til frekvensgenerering og opløsning?
SDG5082 kan generere sinus-signaler fra 1 µHz til 160 MHz, firkant op til 80 MHz samt rampe og trekant op til 20 MHz. Frekvensjusteringsopløsningen er 1 µHz, og den vertikale opløsning er 14 bit. Frekvensnøjagtigheden er ±2 ppm, hvilket giver tilstrækkelig stabilitet til avancerede laboratorieanvendelser.
Er der særlige anbefalinger til vedligeholdelse, og hvilken eftersalgssupport tilbyder Siglent til denne model?
Det anbefales at rengøre BNC-udgangene regelmæssigt, holde udstyret i et tørt miljø (<80 % RH) og undgå længerevarende udsættelse for støv. Siglent tilbyder begrænset garanti på ét år, fjernsupport og tilgængelighed af reservedele som sikringer og kabler. Hardwarevedligeholdelse bør udføres af uddannet personale for ikke at påvirke garantien.
Hvad er den maksimale frekvens, som Siglent SDG5082 kan generere?
Siglent SDG5082 kan generere signaler op til 160MHz i sinus-tilstand.
Hvilke typer bølgeformer kan denne generator generere?
Den kan generere sinus, firkant, rampe, trekant, puls, støj og arbitrære bølgeformer.
Er det muligt at styre generatoren eksternt?
Ja, den har USB Device- og USB Host-grænseflader og understøtter fjernstyring via kommandoer, især med Siglent digitale oscilloskoper.
Hvilke modulationsfunktioner inkluderer denne generator?
Den inkluderer AM, DSB-AM, FM, PM, FSK, PWM, sweep og pulstog.
Har generatoren beskyttelse mod skader?
Ja, den har kortslutningsbeskyttelse og isolerede BNC-stik for øget sikkerhed.
