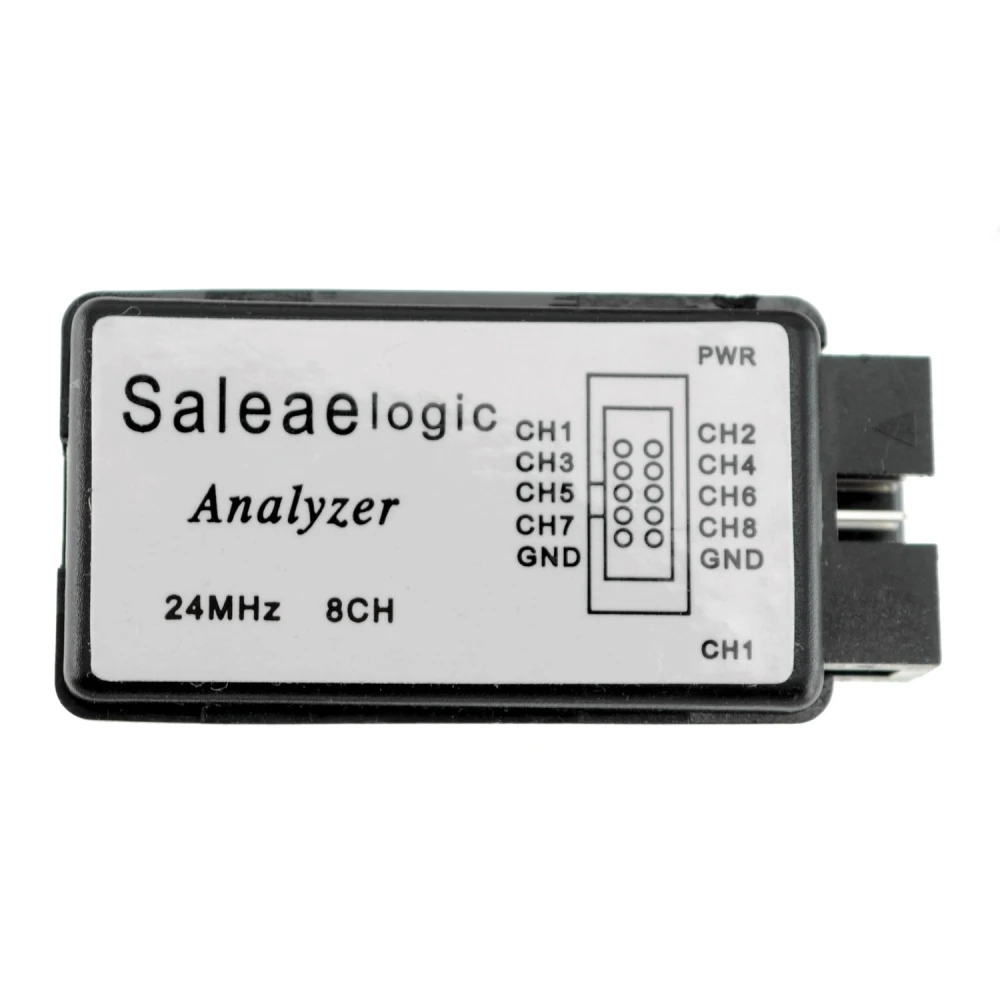

Logisk analysator 24MHz 8 kanaler kompatibel med Saleae USB Logic
Mærke: satkit
92,32kr
Moms inkluderet (Ekskl. moms: 73,85 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 88,62 kr | -4% |
| 10+ | 81,54 kr | -12% |
Begrænset lager
Standardlevering
Ons, Jun 17 - Fre, Jun 19
Ekspreslevering
Man, Jun 15 - Tir, Jun 16
30 dages returret
Gratis returnering inden for 30 dage
Sikker transaktion
Share:
Gratis levering
Fragt fra 37 kr
Nem returnering
30 dages returret
Sikker betaling
100% sikker checkout
Kvalitetsgaranti
Kun originale produkter
Den Logisk Analysator 24MHz 8 kanaler kompatibel Saleae er et vigtigt værktøj for både professionelle og elektronikentusiaster, der har brug for at analysere digitale signaler præcist og hurtigt. Enheden tilsluttes via USB og er kompatibel med Saleae USB Logic-software, hvilket gør det muligt at opfange og analysere flere digitale protokoller.
Hovedfunktioner:
- USB-forbindelse for nem integration med PC.
- 8 samtidige kanaler til at opfange flere digitale signaler.
- Maksimal samplingshastighed på op til 24MHz, afhængigt af PC og brug af USB-bussen.
- Kompatibel med almindelige protokoller som I2C, SPI, 1WIRE og Serie.
- Arbejder med TTL-niveauer: lavt niveau fra -0.5V til 0.8V og højt niveau fra 2V til 5.25V.
- Lav vægt på kun 22 gram, hvilket gør den nem at transportere og håndtere.
- Tidsmålinger på skærmen til detaljeret signalanalyse.
- Valg af trigger-type pr. kanal for præcis styring af optagelsen.
Tekniske specifikationer:
- Kanaler: 8
- Maksimal samplingsfrekvens: 24MHz
- Kompatibilitet: Saleae USB Logic-software
- Signalniveauer: TTL (-0.5V til 0.8V lavt, 2V til 5.25V højt)
- Vægt: 22 gram

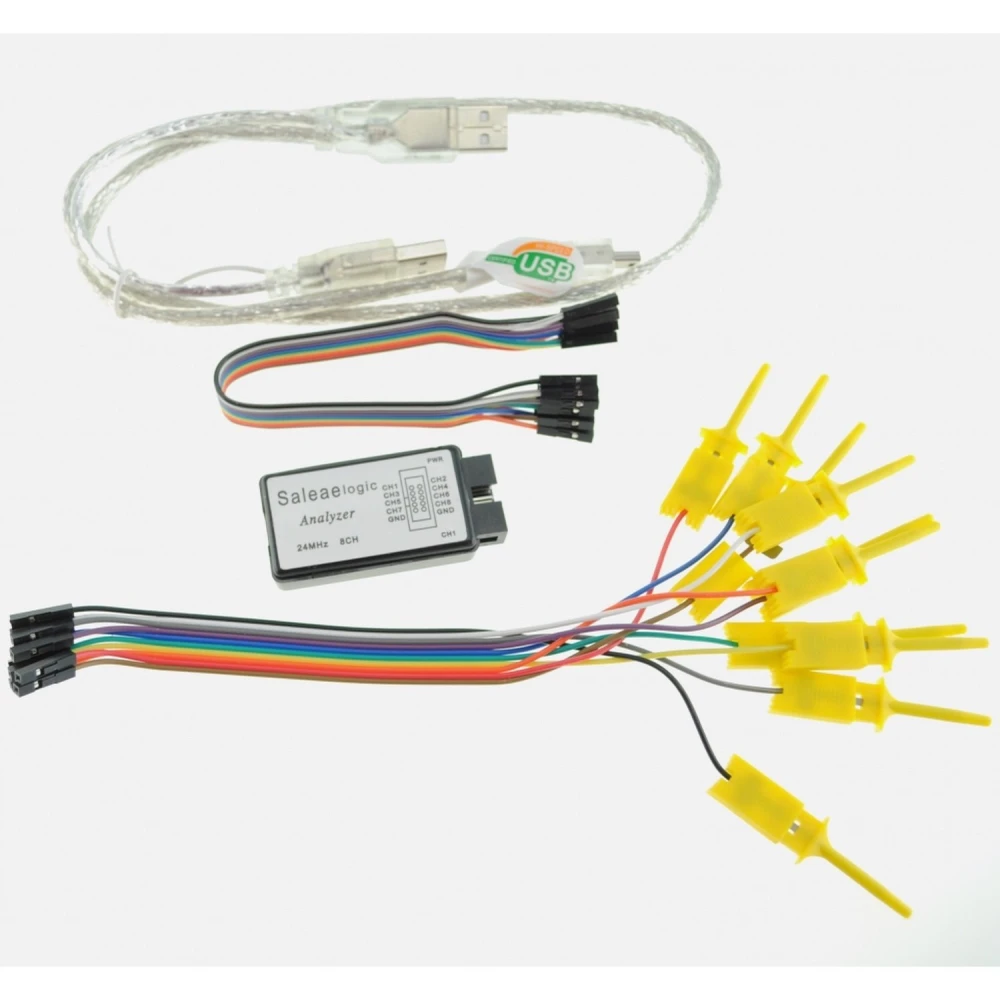

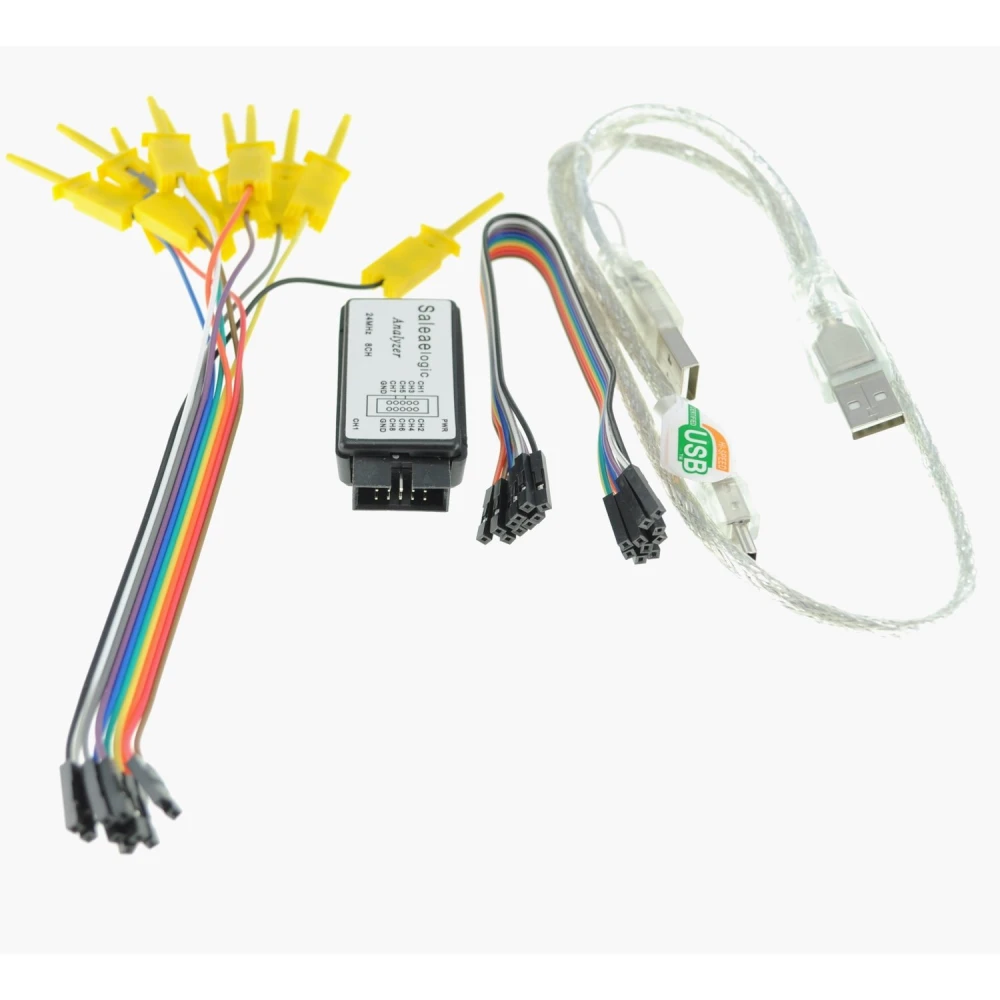

Pakkens indhold:
- 1 x USB SALEAE logisk analysator
- 1 x USB-tilslutningskabel
- 1 x test clips til tilslutning til signaler
- 1 x 10-pins DuPont-kabel
Typiske anvendelser: Denne analysator er perfekt til fejlfinding og udvikling af elektronikprojekter, især til analyse af digitale kommunikationsbusser, debugging af mikrocontrollere og verifikation af kommunikationsprotokoller som I2C, SPI og Serie. Kompatibiliteten med Saleae-softwaren gør det nemt at visualisere og analysere data i realtid.
Kompatibilitet: Kompatibel med enhver PC, der understøtter USB-forbindelse og Saleae USB Logic-software, tilgængelig til Windows, Mac og Linux.
- USB-forbindelse for nem integration med PC
- 8 samtidige kanaler til flere digitale signaler
- Maksimal samplingshastighed på op til 24MHz
- Kompatibel med I2C, SPI, 1WIRE og Serie
- Arbejder med TTL-niveauer: lavt -0.5V til 0.8V, højt 2V til 5.25V
- Lav vægt på 22 gram for nem transport
- Tidsmålinger på skærmen til detaljeret analyse
- Trigger-valg pr. kanal for præcis styring
- Inkluderer USB-kabel, test clips og 10-pins DuPont-kabel
Kundespørgsmål & svar
Hvad er analysatorens præcise mål og vægt, og hvilke tilbehørsdele er inkluderet i kassen?
Logic-analyzeren vejer cirka 22 g. Den inkluderer hovedmodulet, et USB-kabel til tilslutning til PC, et sæt test clips og et 10-pin DuPont-kabel. Modullets typiske mål er omkring 60 mm × 50 mm × 15 mm (se databladet for bekræftelse, da de kan variere ved OEM-fremstilling).
Hvilke krav til operativsystem og hardware skal opfyldes for at det kompatible Saleae-software fungerer korrekt?
Det kompatible Saleae Logic-software kræver et Windows-operativsystem (7 eller nyere), macOS (10.10 eller nyere) eller Linux (glibc >= 2.13). Det anbefales at have mindst 2 GB RAM, USB 2.0-port eller nyere samt en dual-core processor for at sikre en stabil og præcis optagelse ved høje samplehastigheder. Der kan være mindre kompatibilitetsbegrænsninger afhængigt af den specifikke klonversion og tilgængelige drivere.
Hvordan skal jeg tilslutte og konfigurere analysatoren for at sikre pålidelige målinger uden at beskadige kredsløbene, der analyseres?
Analysatoren skal tilsluttes digitale signaler, der er kompatible med TTL-niveauer: område 0 til 5,25 V, hvor lavt niveau er -0,5 til 0,8 V og højt niveau 2 til 5,25 V. Tilslut test clips til de signaler, der skal analyseres, og brug softwaren til at vælge kanaler og indstille de relevante triggere. Det er vigtigt ikke at overskride de understøttede spændingsniveauer og undgå at tilslutte til signaler med store strømtransienter eller ikke-TTL-niveauer for at forhindre skader på instrumentet og fejlaflæsninger.
Hvilken type garanti, reservedele eller support er tilgængelig for denne model, når den er kompatibel med Saleae men ikke original?
Da det er en kompatibel model (ikke original Saleae), ydes garantien som regel kun af forhandleren og dækker typisk fabrikationsfejl i 3 til 12 måneder afhængigt af sælgeren. Der findes ingen officiel support fra Saleae eller adgang til originale reservedele; reparation afhænger af forhandleren eller selvhjælp ved simple fejl (udskiftning af kabler, mindre lodninger). Softwaresupport er begrænset til brug med kompatible versioner uden garanti for fremtidige opdateringer.
Hvilken software er den logiske analysator kompatibel med?
Den logiske analysator er kompatibel med Saleae USB Logic-software, som gør det muligt at opfange og analysere digitale signaler.
Hvor mange kanaler har den logiske analysator?
Denne logiske analysator har 8 kanaler til samtidig opfangning af digitale signaler.
Hvad er den maksimale samplingsfrekvens?
Den maksimale samplingsfrekvens er 24MHz, men den afhænger af PC'en og brugen af USB-bussen.
Hvilke protokoller kan denne enhed analysere?
Den kan analysere digitale protokoller som I2C, SPI, 1WIRE og Serie.
Hvad er inkluderet i pakken ved køb af analysatoren?
Pakken inkluderer USB SALEAE-analysatoren, et USB-tilslutningskabel, test clips og et 10-pins DuPont-kabel.
