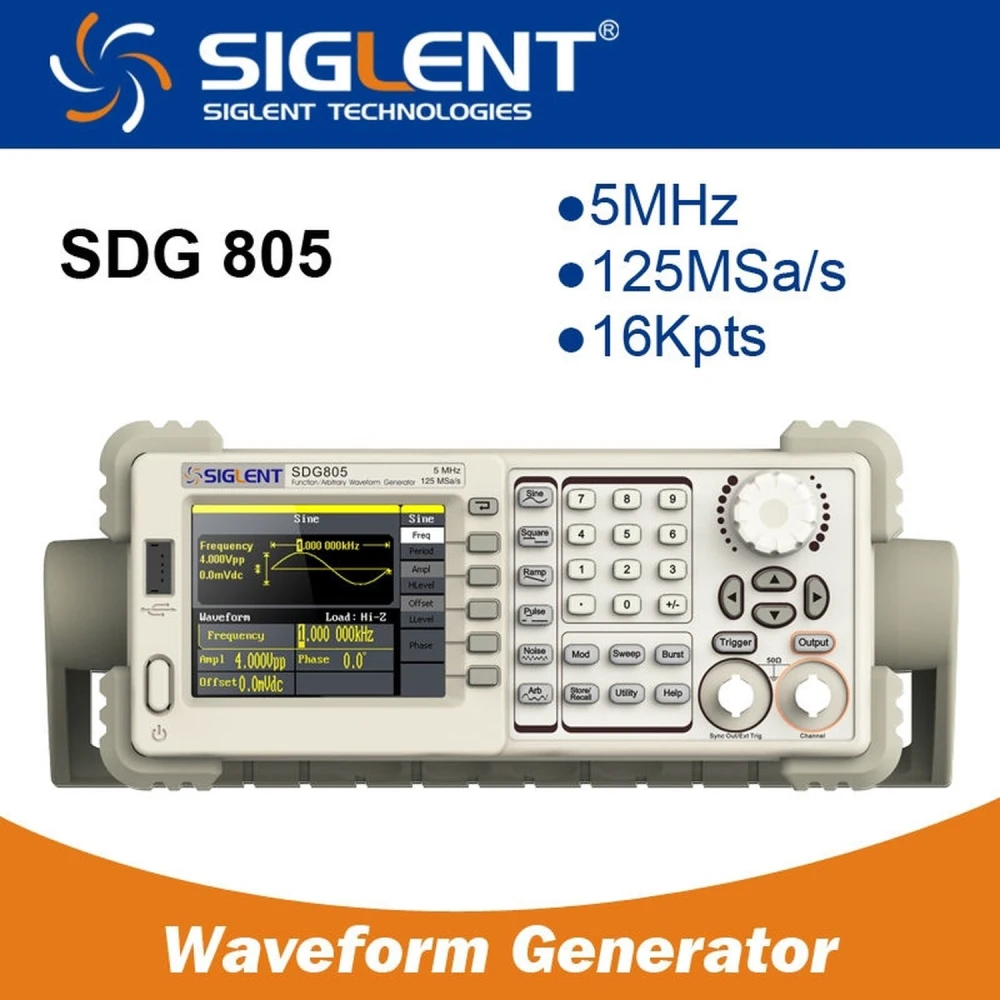

Siglent SDG805 5MHz arbitrær funktionsgenerator med EasyPulse
Mærke: Siglent
Moms inkluderet (Ekskl. moms: 1.186,14 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 1.423,37 kr | -4% |
| 10+ | 1.393,71 kr | -6% |
| 20+ | 1.334,41 kr | -10% |
Generel beskrivelse
Siglent SDG805 5MHz arbitrær funktionsgenerator er et elektronisk instrument, der er designet til at generere signaler med høj præcision og alsidighed. Med en maksimal udgangsfrekvens på 5 MHz og en samplingshastighed på 125 MSa/s er denne generator ideel til test, udvikling og vedligeholdelse inden for elektronik, telekommunikation og forskningslaboratorier.
Takket være den innovative EasyPulse-teknologi kan SDG805 udsende pulser med lav jitter og hurtige stigende og faldende flanker, uanset frekvensen. Dette giver præcis kontrol over duty cycle, pulsbredden og pulsflanken og overgår ydeevnen fra konventionelle DDS-generatorer.
Hovedfunktioner
- Avanceret DDS-teknologi med 14-bit vertikal opløsning for klare og præcise signaler.
- Enkeltkanalsudgang med 5 standard bølgeformer og 46 indbyggede typer arbitrære bølgeformer, inklusive DC.
- Komplette modulationsfunktioner: AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineær/logaritmisk sweep og burst.
- Standard USB-interface (Host og enhed) til lagring på U-Disk og softwareopdateringer.
- 10 ikke-flygtige lagerpladser til brugerdefinerede arbitrære bølgeformer.
- Kompatibel med SIGLENT digitale lagringsoscilloskoper til integration og avanceret analyse.
- EasyWave-software til enkel redigering og opsætning af arbitrære bølgeformer.
Tekniske specifikationer
- Model: SDG805
- Maksimal udgangsfrekvens: 5 MHz
- Udgangskanaler: 1
- Samplingshastighed: 125 MSa/s
- Bølgelængde: 16 kpts
- Frekvensopløsning: 1 µHz
- Vertikal opløsning: 14 bits
- Bølgeformer: Sinus, firkant, rampe, puls, gaussisk, gaussisk hvid støj og 46 arbitrære former
- Frekvensområde for sinus- og firkantbølge: 1 µHz til 5 MHz
- Frekvensområde for puls: 500 µHz til 5 MHz
- Frekvensområde for rampe/triangel: 1 µHz til 300 kHz
- Båndbredde for gaussisk hvid støj: >5 MHz (-3 dB)
- Modulationsfunktioner: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Standardkonfiguration: USB Host og USB-enhed
- Amplitude (høj impedans): 4 mVpp ~ 20 Vpp (HighZ), 2 mVpp ~ 10 Vpp (50 ohm)
Typiske anvendelser
Denne generator er ideel til ingeniører, teknikere og studerende, der har brug for en pålidelig signalkilde til kredsløbstest, signal-simulering, udvikling af elektroniske enheder og laboratorieforsøg. Kompatibiliteten med SIGLENT-oscilloskoper gør det nemt at analysere genererede og målte signaler sammen.
Kompatibilitet og software
SDG805 integreres nemt med andet SIGLENT-udstyr og kan konfigureres via EasyWave-softwaren, som gør det muligt at redigere og tilpasse arbitrære bølgeformer efter specifikke behov.
Konklusion
Siglent SDG805 5MHz arbitrær funktionsgenerator udmærker sig ved sin præcision, variation i bølgeformer og avancerede EasyPulse-teknologi og er et vigtigt værktøj til ethvert teknisk miljø, der kræver signaler af høj kvalitet og fleksibilitet.
- Avanceret DDS-teknologi med 14-bit vertikal opløsning for præcise signaler
- Maksimal udgangsfrekvens på 5 MHz og samplingshastighed på 125 MSa/s
- 46 indbyggede arbitrære bølgeformer og 5 standardformer
- Komplette modulationsfunktioner: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep og burst
- EasyPulse-teknologi til pulser med lav jitter og hurtige flanker
- USB-interface til lagring og softwareopdatering
- Kompatibel med SIGLENT digitale oscilloskoper og EasyWave-software
Kundespørgsmål & svar
Hvilken præcision og opløsning tilbyder den i frekvens og amplitude? Hvad er dens driftsgrænser?
Den tilbyder en maksimal frekvens på 5 MHz, samplingshastighed på 125 MSa/s og 14-bit vertikal opløsning. Frekvensnøjagtigheden ligger omkring ±30 ppm, og amplituden kan typisk indstilles mellem 2 mVpp og 20 Vpp, afhængigt af belastningen. Den bør ikke bruges over 5 MHz eller overstige de specificerede spændinger for at undgå forvrængning og skade.
Hvilken vedligeholdelse kræver udstyret, og hvad er dets forventede holdbarhed ved standard laboratoriebrug?
SDG805 kræver periodisk udvendig rengøring (uden aggressive opløsningsmidler) og at ventilationsåbninger holdes fri for støv. Der er ingen interne mekaniske sliddele. Den forventede holdbarhed kan overstige 5 år i kontrollerede miljøer, så længe temperaturkravene (0–40 °C) og en sikker strømforsyning overholdes.
Hvad sker der, hvis brugerens waveform overstiger den interne hukommelse eller antallet af tilgængelige pladser?
SDG805 kan gemme op til 10 arbitrære waveforms i sin ikke-flygtige hukommelse. Hvis dette overskrides, skal en eksisterende overskrives, eller der skal bruges en ekstern USB-hukommelse til at indlæse waveforms efter behov. Hukommelsesstyringen understøtter ikke interne udvidelser.
Hvad er den maksimale udgangsfrekvens for Siglent SDG805?
Den maksimale udgangsfrekvens er 5 MHz.
Hvilke typer bølgeformer kan SDG805 generere?
Den kan generere standard bølgeformer som sinus, firkant, rampe, puls og gaussisk samt 46 indbyggede arbitrære bølgeformer.
Er den kompatibel med andet Siglent-udstyr?
Ja, den kan tilsluttes uden problemer til SIGLENT digitale lagringsoscilloskoper.
Hvilke modulationsfunktioner understøtter denne generator?
Den understøtter AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineær/logaritmisk sweep og burst.
Hvilke interfaces har den til tilslutning og lagring?
Den har USB Host og USB-enhed og understøtter lagring på U-Disk samt softwareopdateringer.
