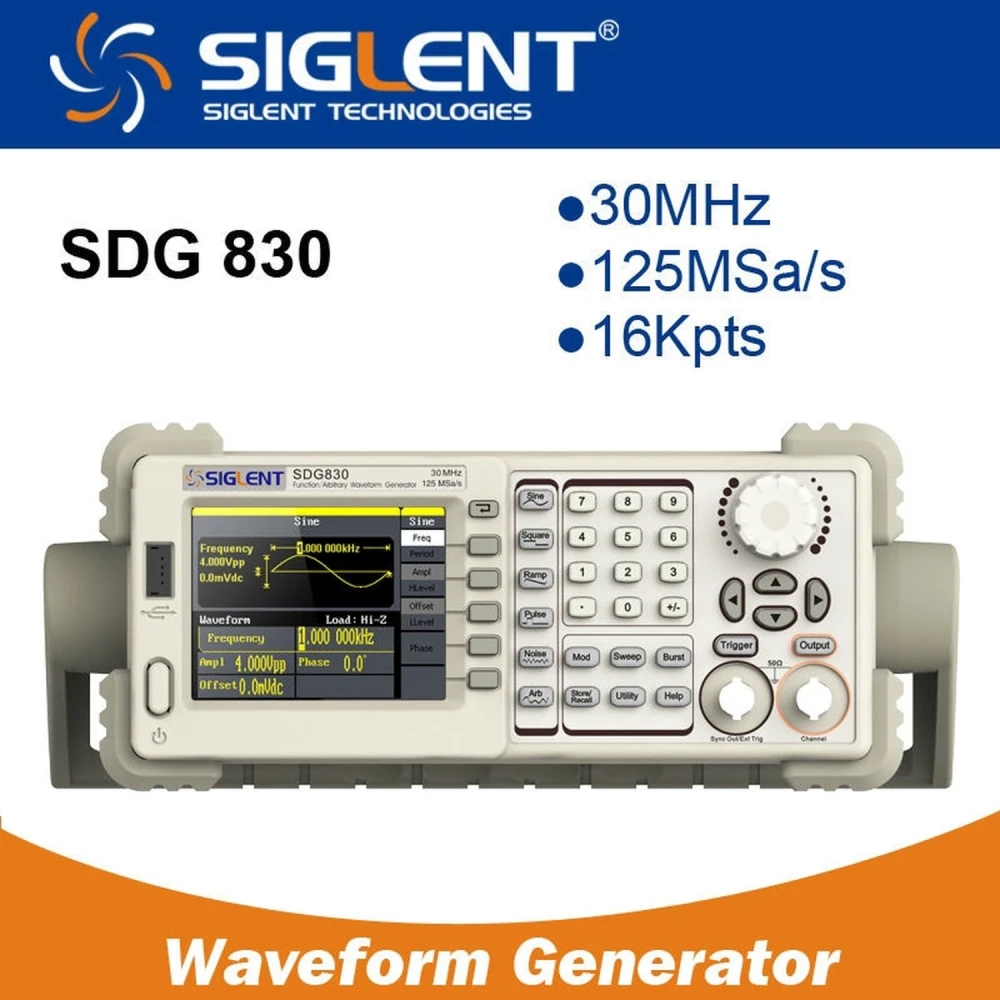

Siglent SDG830 30MHz arbitrær funktionsgenerator til elektronik
Mærke: Siglent
Moms inkluderet (Ekskl. moms: 1.544,22 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 1.853,06 kr | -4% |
| 10+ | 1.814,46 kr | -6% |
| 20+ | 1.737,25 kr | -10% |
Den Siglent SDG830 30MHz arbitrær funktionsgenerator er et avanceret måleinstrument, der er udviklet til at levere præcise og alsidige signaler til elektroniske applikationer. Enheden har en maksimal udgangsfrekvens på 30MHz og en samplingshastighed på 125 MSa/s, hvilket sikrer høj kvalitet i signalgenereringen.
Udstyret med den innovative EasyPulse-teknologi kan SDG830 generere pulser med lav jitter og hurtig stigende og faldende flanke, uanset driftsfrekvens. Derudover giver den mulighed for bred og præcis justering af duty cycle, flanketid og pulsbredden og overgår dermed andre lignende DDS-signalgeneratorer i ydeevne.
Vigtigste funktioner
- Avanceret DDS-teknologi med samplingshastighed på 125 MSa/s og 14-bit vertikal opløsning.
- Enkeltkanalsudgang med 5 standard bølgeformer og 46 indbyggede arbitrære bølgeformer, inklusive DC.
- Fuld modulationsfunktionalitet: AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineær/logaritmisk sweep og burst.
- Innovativ EasyPulse-teknologi til pulser med lav jitter og hurtige flanker.
- Standard USB-grænseflader til tilslutning og lagring, kompatibel med softwareopdateringer.
- 10 ikke-flygtige lagerpladser til brugerdefinerede arbitrære bølgeformer.
- Kompatibel med SIGLENT digitale oscilloskoper til integration og avanceret analyse.
- EasyWave-software til effektiv redigering af arbitrære bølgeformer.
Tekniske specifikationer
- Model: SDG830
- Maksimal udgangsfrekvens: 30MHz
- Udgangskanaler: 1
- Samplingshastighed: 125 MSa/s
- Bølgelængde: 16 kpts
- Frekvensopløsning: 1 µHz
- Vertikal opløsning: 14 bits
- Tilgængelige bølgeformer: Sinus, firkant, rampe, puls, gaussisk, gaussisk hvid støj, arbitrære bølgeformer
- Frekvensområde pr. bølgeform: Sinus og firkant fra 1 µHz til 30 MHz, puls fra 500 µHz til 5 MHz, rampe/trekant op til 300 kHz, hvid støj med båndbredde >30 MHz
- Modulationsfunktioner: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep og burst
- Standardkonfiguration: USB Host og USB-enhed
- Amplitude: 4 mVpp til 20 Vpp (høj impedans), 2 mVpp til 10 Vpp (50 ohm)
Typiske anvendelser
Denne generator er ideel til elektroniklaboratorier, udvikling og test af kredsløb, teknisk undervisning og enhver anvendelse, der kræver præcise og modulerede signaler. Dens evne til at generere forskellige bølgeformer og modulationer gør den velegnet til eksperimentering og fejlfinding i analog og digital elektronik.
Kompatibilitet
Siglent SDG830 integreres nemt med SIGLENT digitale oscilloskoper, hvilket gør fælles signalanalyse enkel. Derudover gør USB-grænsefladen det muligt at tilslutte til computere for styring og opdatering via specialiseret software.
- Maksimal udgangsfrekvens på 30MHz med høj præcision
- EasyPulse-teknologi til pulser med lav jitter og hurtige flanker
- Samplingshastighed på 125 MSa/s og 14-bit vertikal opløsning
- 5 standard bølgeformer og 46 indbyggede arbitrære bølgeformer
- Fuld modulationsfunktionalitet: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep og burst
- USB-grænseflade til lagring og softwareopdatering
- 10 ikke-flygtige lagerpladser til brugerdefinerede bølgeformer
- Kompatibel med SIGLENT digitale oscilloskoper
- EasyWave-software til avanceret redigering af bølgeformer
Kundespørgsmål & svar
Hvilke typer standard- og arbitrære waveforms kan Siglent SDG830 generere, og hvad er dens opløsning?
Siglent SDG830 kan generere 5 standard waveforms (sinus, firkant, trekant, puls og støj) og har 46 interne arbitrære waveforms, inklusive DC. Alle signaler genereres med 14-bit vertikal opløsning, hvilket giver meget høj waveform-fidelitet.
Hvad indeholder kassen til SDG830 med hensyn til kabler, strømforsyning og manualer?
Typisk indeholder kassen til SDG830 funktionsgeneratoren, et strømkabel, et USB-kabel, en trykt manual eller en CD samt mindst et BNC-BNC-kabel til tilslutning. Software medfølger normalt ikke fysisk, men EasyWave kan downloades fra producenten. Det anbefales at bekræfte det præcise indhold med sælgeren, da udstyret kan variere efter region.
Hvilken interface- og synkroniseringskompatibilitet har SDG830 til integration med andre instrumenter, som f.eks. oscilloskoper?
SDG830 har USB-Host og USB-Device interfaces til dataoverførsel, opdateringer og fjernstyring fra PC. Den har ikke LAN- eller GPIB-tilslutning, men er fuldt kompatibel med Siglent-oscilloskoper via synkronisering gennem USB-porten, hvilket gør fælles signalanalyse i laboratoriet lettere.
Hvad er SDG830's vigtigste driftsbegrænsninger og tolerancer for frekvens, amplitude og nøjagtighed?
Maksimal udgangsfrekvens er 30 MHz for sinus og lavere for andre waveforms (se manualen). Maksimal udgangsamplitude er 20 Vpp i åben belastning og 10 Vpp ved 50 Ω belastning. Standard frekvensnøjagtighed er ±1 ppm, og total harmonisk forvrængning for sinus er under 0,075 % ved 1 kHz, 20 Vpp. Værdierne kan variere afhængigt af driftstilstand.
Hvilke garantier og eftermarkedsservice-muligheder tilbyder Siglent for SDG830, og findes der reservedele eller support til firmwareopdateringer?
Siglent tilbyder generelt 3 års standardgaranti for SDG830, som dækker fabrikationsfejl. Teknisk support, online manualer og gratis firmware-downloads er tilgængelige. Reservedele og reparationer håndteres via officielle forhandlere eller Siglents hjemmeside. Jeg anbefaler at registrere produktet for at aktivere garantien og lette fremtidige opdateringer.
Hvad er den maksimale udgangsfrekvens for Siglent SDG830?
Den maksimale udgangsfrekvens er 30MHz.
Hvilke typer bølgeformer kan Siglent SDG830 generere?
Den kan generere sinus, firkant, rampe, puls, gaussisk, gaussisk hvid støj og arbitrære bølgeformer.
Har generatoren modulationsfunktioner?
Ja, den inkluderer AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineær/logaritmisk sweep og burst.
Er den kompatibel med andet måleudstyr?
Ja, den er kompatibel med SIGLENT digitale oscilloskoper og kan tilsluttes via USB til lagring og opdatering.
Hvor mange udgangskanaler har denne generator?
Den har én enkelt udgangskanal.
