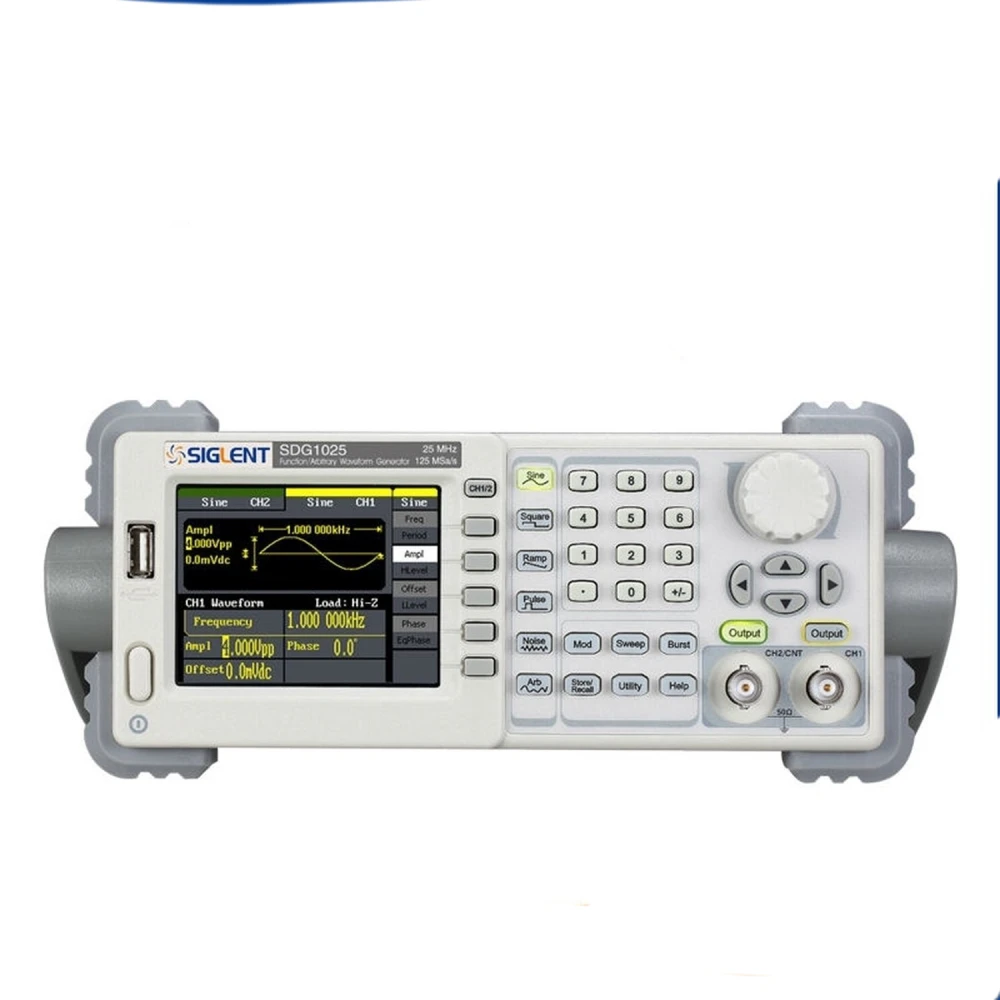

Siglent SDG1025 25MHz arbitrær funktionsgenerator til elektronik
Mærke: Siglent
Moms inkluderet (Ekskl. moms: 2.044,04 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 2.452,85 kr | -4% |
| 10+ | 2.401,75 kr | -6% |
| 20+ | 2.299,55 kr | -10% |
Den Siglent SDG1025 25MHz arbitrær funktionsgenerator er et vigtigt værktøj for ingeniører og teknikere, der har brug for præcision og alsidighed i generering af elektroniske signaler. Udstyret med DDS-teknologi (Direct Digital Synthesis) gør denne enhed det muligt at generere signaler med høj nøjagtighed og stabilitet, ideel til anvendelse i laboratorier, produktudvikling og elektronisk test.
Vigtigste funktioner og fordele:
- DDS-teknologi med dobbelt udgang og justerbar fase for større fleksibilitet i de genererede signaler.
- Maksimal udgangsfrekvens på 25MHz, velegnet til en bred vifte af elektroniske anvendelser.
- Samplingshastighed på 125 MSa/s og vertikal opløsning på 14 bits, som sikrer præcise og detaljerede signaler.
- 16Kpts bølgelængde, der gør det muligt at generere komplekse og arbitrære bølgeformer.
- Inkluderer 5 standard bølgeformer (sinus, firkant, rampe, puls, gaussisk hvid støj) og 48 indbyggede arbitrære bølgeformer til forskellige behov.
- Høj præcision med indbygget frekvenstæller, der når op til 200MHz.
- Avancerede modulationsfunktioner som AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep og Burst til specialiserede tests.
- Standard tilslutning med USB Host og Device, understøttelse af lagring på U-disk og mulighed for opgradering med GPIB-port.
- Kompatibilitet med digitale oscilloskoper i SDS1000-serien og fjernstyring for effektiv integration i målesystemer.
Tekniske specifikationer:
- Model: SDG1025
- Maksimal udgangsfrekvens: 25MHz
- Udgangskanaler: 2
- Samplingshastighed: 125 MSa/s
- Bølgelængde: 16 kpts
- Frekvensopløsning: 1 μHz
- Vertikal opløsning: 14 bits
- Bølgeformer: sinus, firkant, rampe, puls, gaussisk hvid støj, 48 indbyggede arbitrære bølgeformer
- Bølgeområde:
- Sinusbølge: 1 μHz til 25MHz
- Firkantbølge: 1 μHz til 25MHz
- Puls: 500 μHz til 5MHz
- Rampe: 1 μHz til 300KHz
- Gaussisk hvid støj: båndbredde 25MHz (-3dB)
- Arbitrær bølge: 1 μHz til 5MHz
- Modulationsfunktioner: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Frekvenstæller: 100 mHz til 200 MHz
- Tilslutning: USB Host & Device, valgfri USB-GPIB-port
- Størrelse: 229mm × 105mm × 281mm
Denne generator er ideel til dem, der søger et pålideligt instrument til signalgenerering ved udvikling, test og vedligeholdelse af elektroniske kredsløb. Dens evne til at producere flere bølgeformer og dens høje opløsning gør den uundværlig i professionelle og uddannelsesmæssige miljøer.
Kompatibilitet og brug:
Siglent SDG1025 tilsluttes nemt til digitale oscilloskoper, især SDS1000-serien, hvilket muliggør fælles analyse af signaler. Dens USB-grænseflade gør dataoverførsel og softwareopdatering enkel, mens GPIB-porten udvider mulighederne for integration i automatiserede systemer.
Med avancerede modulationsfunktioner og et bredt frekvensområde er denne generator perfekt til anvendelser i elektroniklaboratorier, produktudvikling, teknisk uddannelse og test af elektroniske enheder.
- DDS-teknologi med dobbelt udgang og justerbar fase
- Maksimal udgangsfrekvens: 25MHz
- Samplingshastighed: 125 MSa/s med 14-bit vertikal opløsning
- 48 indbyggede arbitrære bølgeformer og 5 standardformer
- Modulationsfunktioner: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Indbygget frekvenstæller op til 200MHz
- USB Host & Device-tilslutning, mulighed for USB-GPIB-port
- Kompatibel med digitale SDS1000-oscilloskoper og fjernstyring
Kundespørgsmål & svar
Hvad er de vigtigste specifikationer for opløsning og præcision, som påvirker kvaliteten af de genererede signaler?
Generatoren anvender en samplingshastighed på 125 MSa/s, 14-bit vertikal opløsning og en frekvensopløsning på 1 µHz. Det giver et detaljeringsniveau, der er velegnet til krævende laboratorieopgaver, selv om der ved meget komplekse signaler eller ved maksimal frekvens kan forekomme lette artefakter, som er typiske for DDS-arkitekturen.
Hvad kræver opstarten, og hvad følger med i kassen ved køb af SDG1025?
Enheden leveres normalt med generator, netledning, manual, to BNC-kabler og tilhørende software. Den grundlæggende installation kræver tilslutning til lysnettet (typisk 100–240 V AC) og forbindelse til måleudstyret via de frontmonterede BNC-stik.
Hvordan sammenlignes SDG1025 med konkurrenternes arbitrary function generators i 25 MHz-klassen?
Objektivt skiller SDG1025 sig ud med god værdi for pengene, 14-bit opløsning og et bredt udvalg af indbyggede bølgeformer. Sammenlignet med modeller i samme klasse, f.eks. Tektronix AFG1022, tilbyder den et lidt højere udgangsfrekvensområde og flere arbitrære bølgeformer, selv om dyrere enheder kan have bedre stabilitet eller avancerede funktioner.
Hvad er den maksimale udgangsfrekvens for Siglent SDG1025?
Den maksimale udgangsfrekvens er 25MHz.
Hvor mange udgangskanaler har Siglent SDG1025 arbitrær funktionsgenerator?
Den har 2 udgangskanaler.
Hvilke bølgeformer kan denne generator generere?
Den kan generere sinus, firkant, rampe, puls, gaussisk hvid støj og 48 typer indbyggede arbitrære bølgeformer.
Er den kompatibel med andet måleudstyr?
Ja, den er kompatibel med digitale oscilloskoper i SDS1000-serien og understøtter fjernstyring.
Hvilke tilslutningsmuligheder tilbyder Siglent SDG1025?
Den tilbyder USB Host og Device-forbindelse, understøttelse af lagring på U-disk og mulighed for opgradering med GPIB-port.
