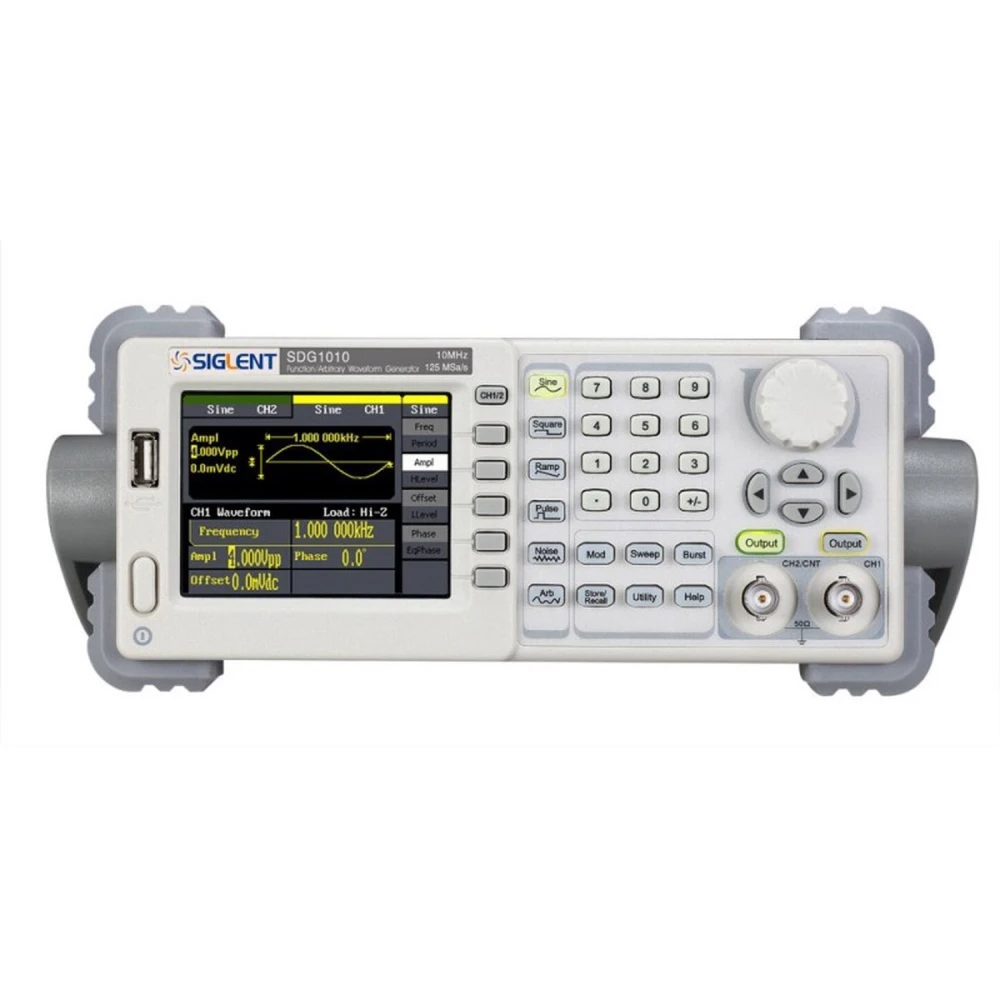

Siglent SDG1010 10MHz funktionsgenerator til elektroniklaboratorium
Mærke: Siglent
Moms inkluderet (Ekskl. moms: 1.409,94 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 1.691,93 kr | -4% |
| 10+ | 1.656,68 kr | -6% |
| 20+ | 1.586,18 kr | -10% |
Siglent SDG1010 10MHz funktionsgenerator er et uundværligt instrument til elektroniklaboratorier og ingeniørprojekter, der kræver præcise og varierede signaler. Denne generator bruger DDS-teknologi (Direct Digital Synthesis) til at levere en maksimal udgangsfrekvens på 10MHz med en frekvensopløsning på 1 µHz og en vertikal opløsning på 14 bits, hvilket sikrer rene og nøjagtige signaler.
Hovedfunktioner:
- Maksimal udgangsfrekvens: 10MHz.
- Udgangskanaler: 2, hvilket gør det muligt at generere samtidige signaler.
- Samplingshastighed: 125 MSa/s for høj troværdighed i bølgeformerne.
- Bølgelængde: 16 kpts, ideel til komplekse bølgeformer.
- Standard bølgeformer: sinus, firkant, rampe, puls, gaussisk hvid støj og 48 typer indbyggede arbitrære bølgeformer.
- Modulationsfunktioner: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep og Burst til avancerede applikationer.
- Frekvenstæller: integreret med område fra 100 mHz til 200 MHz.
- Tilslutning: standard USB Host og Device, med mulighed for USB-GPIB-port til fjernstyring.
- Kompatibilitet: Tilsluttes problemfrit til digitale oscilloskoper i SDS1000-serien og understøtter fjernstyring.
Typiske anvendelser: Denne generator er ideel til test og udvikling inden for elektronik, herunder kredsløbsdesign, komponenttest, signal-simulering og teknisk undervisning. Dens evne til at generere flere typer signaler gør den alsidig til mange laboratorieopgaver.
Tekniske specifikationer:
- Model: SDG1010
- Maksimal frekvens: 10MHz
- Kanaler: 2
- Samplingshastighed: 125 MSa/s
- Bølgelængde: 16 kpts
- Frekvensopløsning: 1 µHz
- Vertikal opløsning: 14 bits
- Bølgeformer: Sinus, firkant, rampe, puls, gaussisk hvid støj, 48 arbitrære former
- Modulationsfunktioner: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Frekvenstæller: 100 mHz - 200 MHz
- Tilslutning: USB Host & Device, valgfri USB-GPIB-port
- Størrelse: 229mm x 105mm x 281mm
Bemærkning om tilgængelighed: Dette produkt er i øjeblikket udsolgt. Vi anbefaler, at du ser efter alternativer eller tilmelder dig for at modtage besked, når det er på lager igen.
- DDS-teknologi med dobbelt udgang og justerbar fase til præcise signaler
- Maksimal frekvens på 10MHz med opløsning på 1 µHz
- Høj samplingshastighed på 125 MSa/s og vertikal opløsning på 14 bits
- 48 interne arbitrære bølgeformer og 5 standardtyper
- Avancerede modulationsfunktioner: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Integreret frekvenstæller op til 200 MHz
- USB Host & Device-tilslutning og mulighed for USB-GPIB-port
- Kompatibel med SDS1000 digitale oscilloskoper og fjernstyring
Kundespørgsmål & svar
Hvilke forbindelser og eksterne lagringsmuligheder understøtter enheden til indlæsning og opdatering af arbitrære bølgeformer?
SDG1010 har USB-porte (Device og Host), hvilket muliggør direkte forbindelse til en PC samt brug af USB-lagerenheder til indlæsning af arbitrære bølgeformer eller opdatering af firmware. Understøttelse af GPIB-porten er valgfri og kræver et ekstra modul.
Hvad er frekvensgrænserne og bølgeformstyperne, som den kan generere på hver kanal, og hvad er den typiske forvrængning for sinus?
Sinus- og firkantbølger dækker fra 1 µHz til 10 MHz, mens pulser går fra 500 µHz til 5 MHz, ramper fra 1 µHz til 300 kHz og arbitrære bølgeformer fra 1 µHz til 5 MHz. Generatoren angiver typisk en total harmonisk forvrængning (THD) på <0,04 % for sinusbølger i området 1 kHz til 10 kHz ved maksimal amplitude.
Har generatoren modulationsfunktioner, og kan den synkroniseres med Siglent-instrumenter som SDS1000-oscilloskoper?
Ja, den har mange modulationsfunktioner (AM, FM, PM, PWM), frekvenssweep og pulstog. Den kan forbindes og synkroniseres direkte med Siglent-oscilloskoper i SDS1000-serien, hvilket gør automatiserede testopgaver via fjernstyring lettere.
Hvilket tilbehør følger med i kassen, og hvilke muligheder findes der for reservedele eller eftersalgsservice?
Som regel indeholder SDG1010 netledning, brugermanual, USB-kabel og to BNC-til-BNC-kabler. Reservedele (kabler, sikringer) og eftersalgsservice er tilgængelige via autoriserede Siglent-forhandlere og selve mærket; standardgarantien er normalt 3 år, men det bør bekræftes hos den konkrete sælger.
Hvad er den maksimale udgangsfrekvens for Siglent SDG1010?
Den maksimale udgangsfrekvens er 10 MHz.
Hvor mange udgangskanaler har generatoren?
Generatoren har 2 udgangskanaler til samtidige signaler.
Hvilke bølgeformer kan denne enhed generere?
Den kan generere sinus, firkant, rampe, puls, gaussisk hvid støj og 48 typer interne arbitrære bølgeformer.
Er den kompatibel med andet måleudstyr?
Ja, den er kompatibel med digitale oscilloskoper i SDS1000-serien og understøtter fjernstyring.
Hvilken type tilslutning tilbyder generatoren?
Den har standard USB Host og Device samt en valgfri USB-GPIB-port til fjernstyring.
