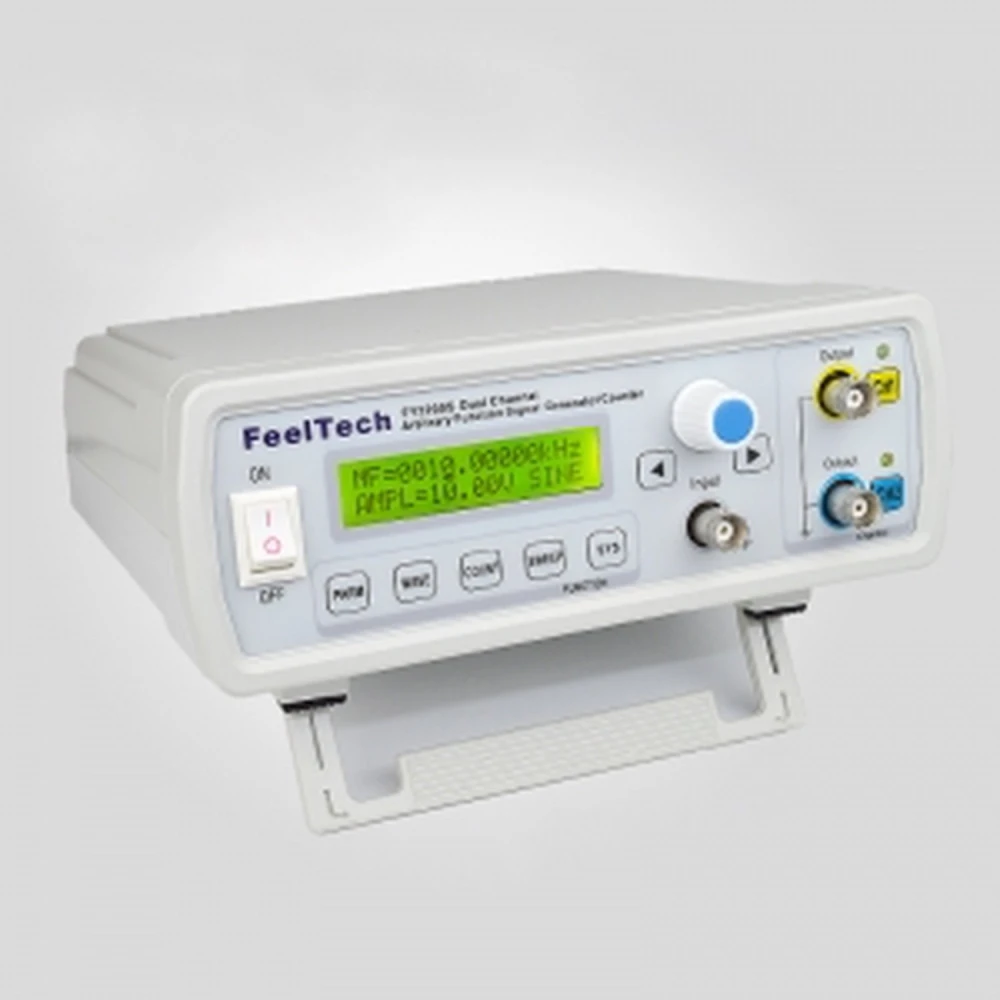

FY3225S funktionsgenerator 25MHz med 2 kanaler og frekvenstæller 100MHz
Mærke: FeelTech
Moms inkluderet (Ekskl. moms: 611,72 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 726,42 kr | -5% |
Generador de funciones arbitrario FY3225S 25MHz er et avanceret instrument med dobbelt kanal til at generere signaler med høj præcision og stabilitet, ideelt til anvendelser inden for elektronikingeniørarbejde, laboratorier, produktionslinjer, undervisning og videnskabelig forskning.
Denne generator bruger DDS-teknologi med et CMOS-integreret kredsløb og en højhastighedsmikroprocessor, og anvender en aktiv krystaloscillator, som sikrer en enestående frekvensstabilitet. Overflademonteringsteknologi forbedrer immuniteten over for interferens og forlænger udstyrets levetid.
Características principales
- Uafhængig dobbelt kanaludgang (CH1 og CH2) med høj hastighed.
- Maksimal frekvens for sinusformet bølge: 25 MHz.
- Maksimal frekvens for firkant-, trekant- og arbitrære bølger: op til 6 MHz.
- Indbygget frekvenstæller med måleområde op til 100 MHz.
- Tilgængelige bølgeformer: sinusformet, firkantet (justerbar duty cycle 0.1% til 99.9%), trekant, savtand, arbitrær, almindelig puls, støj, elektrokardiogram, AM, FM, blandt andre.
- Udgangsamplitude større end eller lig med 20 Vp-p uden belastning.
- Frekvensopløsning på 0.01 Hz (10 mHz) med præcision ±5×10⁻⁶.
- Fuld digital styring med LCD1602-skærm og justering via knapper og drejeknap.
- Lineær og logaritmisk sweep-funktion, konfigurerbar i frekvens og tid.
- Hukommelse til at gemme op til 20 brugerindstillinger.

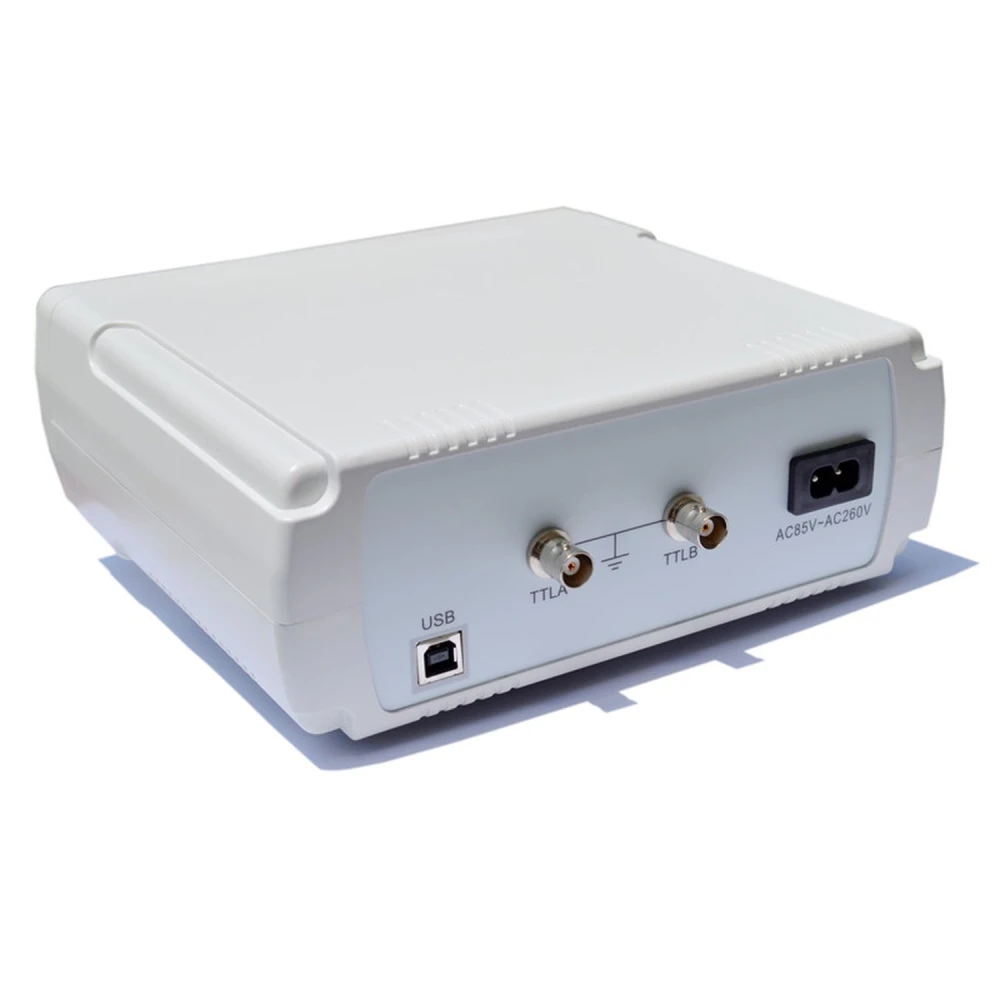

- Synkron TTL-udgang på begge kanaler med justerbare faseforskelle.
- Bredt arbejdsområde for spænding: AC85V til AC260V.
Especificaciones técnicas
- Dimensioner: 200 mm (længde) × 190 mm (bredde) × 90 mm (højde).
- Vægt: 500 g (enhed), tilbehør 150 g.
- Driftstemperaturområde: 0 til 40 °C; maksimal luftfugtighed 80%.
- Udgangsimpedans: 50 ohms ±10%.
- Sinusformforvrængning ≤0.8% ved 1 kHz.
- Stige- og faldtid for firkantbølge ≤100 ns.
- Tællerområde: 0 til 4,294,967,295.
- Indgangsspænding til frekvensmåler: 2 Vp-p til 20 Vp-p.
Usos típicos
Denne generator er perfekt til test og udvikling inden for elektronik, signal-simulering til udstyr, kalibrering af instrumenter, teknisk undervisning og videnskabelige eksperimenter. Dens evne til at generere flere bølgeformer og styre parametre som amplitude, frekvens, fase og duty cycle gør den alsidig til mange anvendelser.
Compatibilidad
Kompatibel med software til fjernstyring og justering af funktioner via computer. Inkluderer USB-forbindelse til kommunikation og opdatering. Kompatibel med systemer, der kræver præcise og stabile testsignaler.
Accesorios incluidos
- FY3225S signalgenerator.
- Strømkabel.
- 3-leder USB-kabel med firkantet stik.
- 2 Q9-ledningsclips.
- CD med manual og software.
Bemærk: Produktet er i øjeblikket udsolgt. Se venligst tilgængelighed eller alternativer i vores butik.
- Dobbelt uafhængig kanal til signaludgang.
- Maksimal sinusfrekvens på 25 MHz.
- Indbygget frekvenstæller med område op til 100 MHz.
- Bølgeformer: sinus, firkant, trekant, savtand, arbitrær og mere.
- Digital styring med LCD1602-skærm og justering via drejeknap.
- Hukommelse til at gemme op til 20 brugerdefinerede indstillinger.
- Konfigurerbar lineær og logaritmisk sweep-funktion.
- Høj præcision og lav forvrængning i udgangssignaler.
- Synkron TTL-udgang med fasejustering.
- Bredt driftsspændingsområde AC85V til AC260V.
Kundespørgsmål & svar
Hvad er hovedmaterialerne, de fysiske mål, vægten, og hvad medfølger i kassen til FY3225S?
Kabinettet er fremstillet af forstærket ABS-plast, egnet til brug på arbejdsbord. De omtrentlige mål er 235 mm x 170 mm x 85 mm, og vægten er omkring 1,3 kg. Pakken indeholder normalt: 1 FY3225S generator, 1 strømforsyning, 2 BNC-til-krokodillenæb-kabler, 1 USB-kabel og den trykte/digitale manual. Kontroller i butikken de præcise medfølgende dele afhængigt af batch.
Hvad er de tekniske grænser for signalgenerering i frekvens, amplitude og opløsning? Er FY3225S egnet til RF-applikationer?
Den maksimale frekvens for sinuskurven er 25 MHz; for andre bølgeformer kan grænsen være lavere (se den tekniske manual). Den maksimale udgangsamplitude er typisk 20 Vpp ved høj impedansbelastning; ved 50 Ω belastning ligger den omkring 10 Vpp. DAC-opløsningen er 12 bit og muliggør arbitrær bølgememory på op til 2048 punkter. Til professionelle RF-applikationer (>30 MHz) eller krav om høj spektral renhed er dette udstyr ikke optimalt, da det prioriterer alsidighed og pris frem for specifik RF-ydeevne.
Er generatoren kompatibel med internationale strømforsyninger, og hvilken type stik bruger den til udgangssignalet?
Generatoren kræver 100–240 V AC, 50/60 Hz, og omdannes til DC via den medfølgende strømforsyning (typisk indgang: 110–240 V, udgang 12 V DC, 2 A). Til signal bruger den standard BNC-stik på sine to hovedkanaler, hvilket gør den nem at koble til almindeligt laboratorieudstyr som oscilloskoper, testmoduler og dataopsamlingssystemer.
Hvilken vedligeholdelse kræver den, og er der mulighed for firmwareopdatering eller adgang til reservedele?
Vedligeholdelsen begrænser sig til udvendig rengøring og regelmæssig kontrol af BNC-stikkene. Det er en god idé at undgå støvede miljøer og overbelastning på udgangen. Firmware kræver sjældent opdatering; hvis der findes en ny version, sker proceduren normalt via USB under teknisk opsyn. Reservedele som strømforsyning og kabler kan købes hos standardforhandlere eller producenten, men specifikke interne komponenter er muligvis ikke let tilgængelige.
Hvad er den maksimale frekvens, som FY3225S kan generere?
Den kan generere sinusformede bølger op til 25 MHz og firkant-, trekant- og arbitrære bølger op til 6 MHz.
Har generatoren en indbygget frekvenstæller?
Ja, den inkluderer en frekvenstæller med måleområde op til 100 MHz for interne og eksterne signaler.
Hvilke bølgeformer kan denne enhed generere?
Den genererer sinusformede, firkantede, trekantede, savtands-, arbitrære, almindelige puls-, støj-, elektrokardiogram-, AM- og FM-bølger blandt andre.
Er det muligt at styre generatoren fra en computer?
Ja, FY3225S giver mulighed for justering og styring via software gennem USB-forbindelse.
Hvilket tilbehør følger med produktet?
Det inkluderer strømkabel, USB-kabel, to Q9-ledningsclips og en CD med manual og software.
