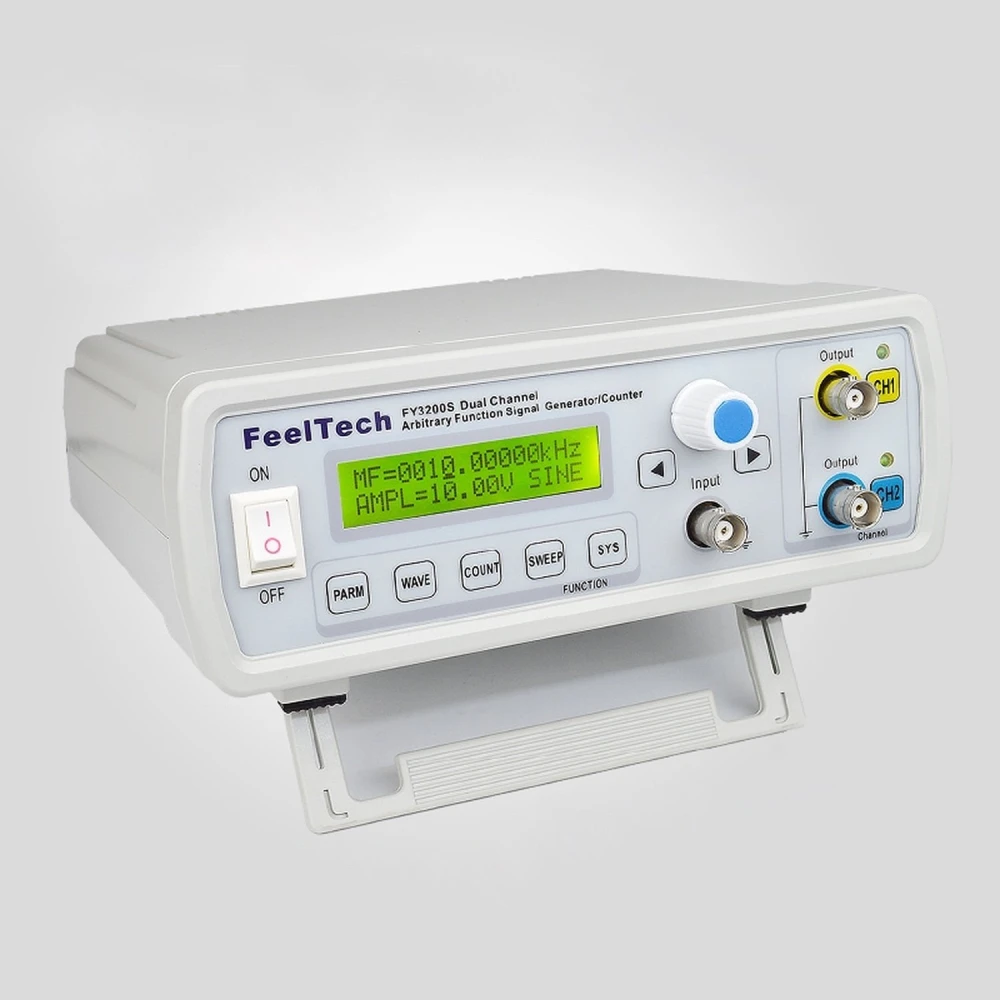

Arbitrær funktionsgenerator 6MHz 2 kanaler FY3206S FeelTech
Mærke: FeelTech
Moms inkluderet (Ekskl. moms: 425,22 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 510,26 kr | -4% |
| 10+ | 499,63 kr | -6% |
| 20+ | 467,74 kr | -12% |
FeelTechs arbitrære funktionsgenerator 6MHz 2 kanaler FY3206S er et avanceret instrument designet til præcis generering af elektroniske signaler med to uafhængige kanaler. Denne DDS-generator (Direct Digital Synthesis) kan skabe sinus-, firkant-, trekant-, savtands-, arbitrære og modulerede bølgeformer (AM, FM) med fuld kontrol over amplitude, frekvens, offset og fase.
Takket være CMOS-integreret kredsløbsteknologi og en højhastighedsmikroprocessor sammen med en aktiv krystaloscillator leverer den enestående stabilitet og præcision i signalgenereringen med en frekvensopløsning på op til 10 mHz og en nøjagtighed på ±5×10-6.
Vigtigste funktioner
- To uafhængige udgangskanaler (CH1 og CH2) med højhastighedsudgang.
- Maksimal frekvens for sinus- og firkantsignal: 6 MHz.
- Tilgængelige bølgeformer: sinus, firkant (med justerbar duty cycle mellem 0.1% og 99.9%), trekant, savtand, arbitrær, almindelig puls, støj, elektrokardiogram, AM og FM.
- Udgangsamplitude ≥ 20 Vp-p (uden belastning) med udgangsimpedans på 50 ohm ±10%.

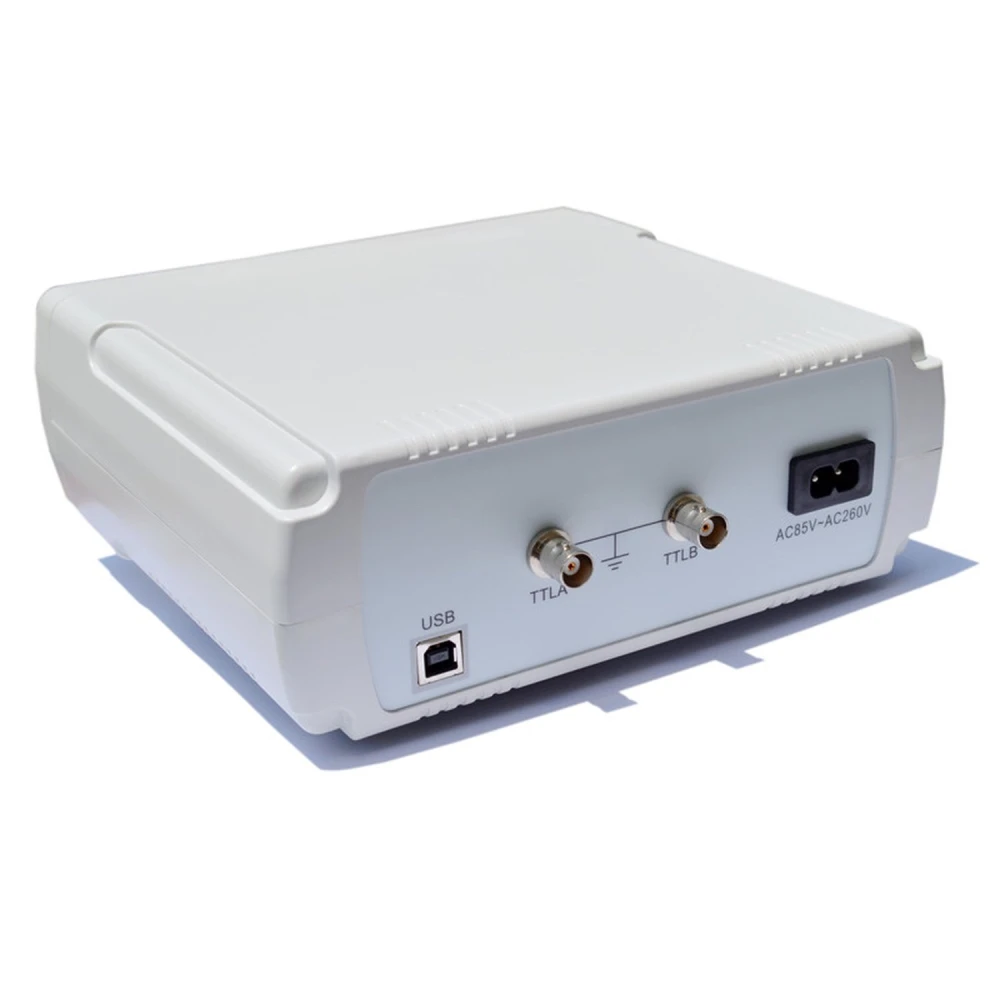

- Synkroniseret TTL-udgang for begge kanaler med justerbar fase og elektrisk niveau > 3.3 Vp-p.
- Indbygget frekvenstæller med måleområde fra 1 Hz til 100 MHz for interne og eksterne signaler.
- Sweep-funktion på CH1 med lineær og logaritmisk tilstand, med justerbart område og hastighed.
- Hukommelse til at gemme op til 20 brugerdefinerede indstillinger.
- Fuld digital styring via knapper og drejeknap med LCD1602-skærm på engelsk.
- Samplingshastighed på op til 250 MSa/s og 12-bit bølgeformgenerator for lav forvrængning.
- Kompakte mål: 200 x 190 x 90 mm og en vægt på ca. 500 g.
Typiske anvendelser
Denne generator er ideel til:
- Elektronikteknik og udvikling af kredsløb.
- Forskningslaboratorier og test af elektroniske enheder.
- Produktionslinjer til funktionstest og kalibrering.
- Undervisning og træning i elektronik og telekommunikation.
Kompatibilitet og tilbehør
Inkluderer strømkabel, USB-kabel til pc-forbindelse, Q9-ledningsclips og CD med software og manual. Kompatibel med systemer, der kræver arbitrære signaler og sweep-funktioner til avancerede tests.
Bemærk: Dette produkt er i øjeblikket ikke på lager. Du kan forespørge om besked ved genopfyldning.
- Dobbeltkanals DDS-generator med maksimal frekvens på 6 MHz
- Bølgeformer: sinus, firkant, trekant, savtand, arbitrær, AM, FM
- Indbygget frekvenstæller med område op til 100 MHz
- Digital styring med LCD1602 og hukommelse til 20 indstillinger
- Justerbar lineær og logaritmisk sweep-funktion på CH1
- Høj præcision og stabilitet med aktiv krystaloscillator
- Synkroniseret TTL-udgang med justerbar fase
- Samplingshastighed på 250 MSa/s og 12-bit generator for lav forvrængning
- Kompakte mål og lav vægt for nem håndtering
- Inkluderer kabler, clips og software til tilslutning og styring
Kundespørgsmål & svar
Hvilke bølgeformer kan FY3206S-6MHz generere, og hvilke specifikke anvendelser er de nyttige til?
FY3206S-6MHz kan generere sinus-, firkant-, trekant-, savtaks- og programmerbare arbitrære bølgeformer. Sinusbølger er ideelle til test af audio-udstyr og filtre; firkantbølger bruges til digital simulering eller test af logikclock; trekant-/savtaksbølger anvendes i modulations- og styrekredsløb, mens arbitrære bølgeformer gør det muligt at emulere specifikke komplekse signaler, hvilket er afgørende for analoge moduler eller specialdesign.
Hvilken udgangsgrænseflade og hvilke amplitudeniveauer tilbyder generatoren, og hvordan tilsluttes den til andet laboratorieudstyr?

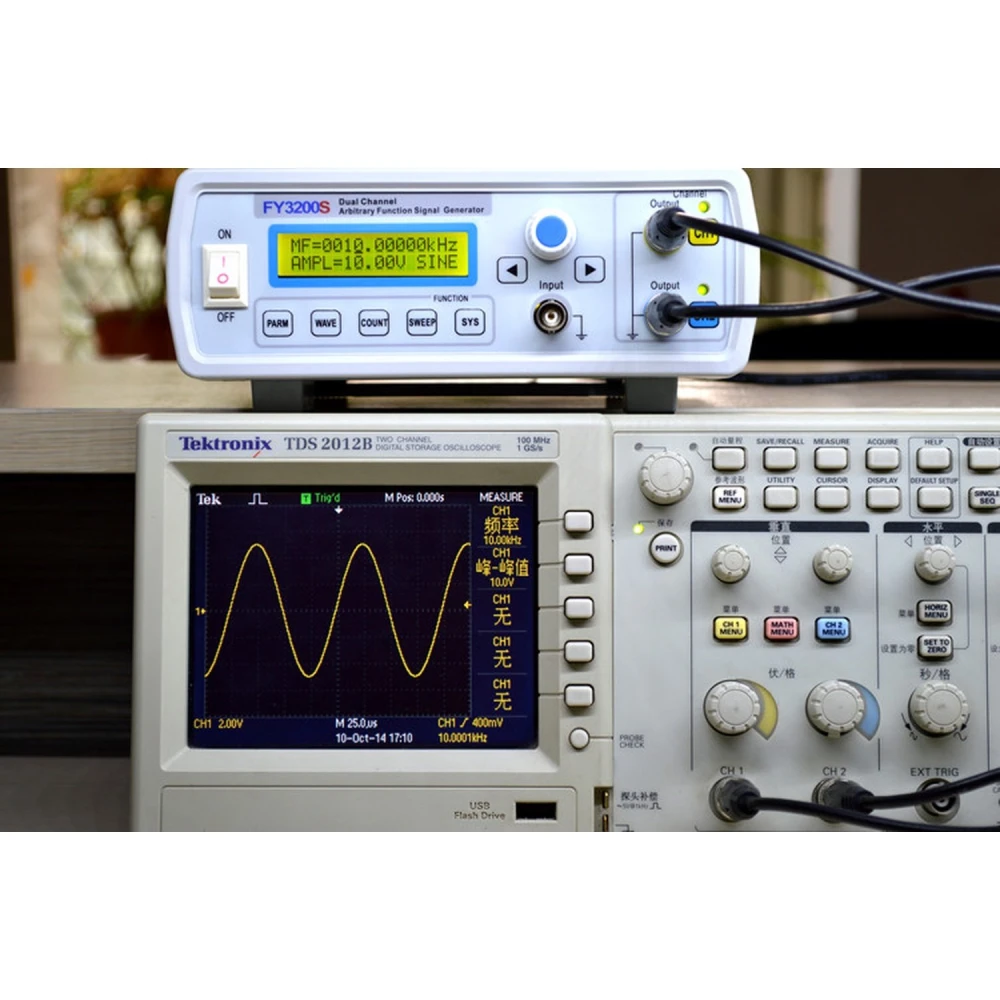

Generatoren har standard BNC-udgange og understøtter justerbare signalniveauer op til ±10 Vpp ved høj impedansbelastning (ca. 50 Ω). Den har også TTL-udgang til digital synkronisering. Det muliggør direkte tilslutning til oscilloskoper, analysatorer eller testudstyr med BNC-indgange og sikrer alsidighed i både undervisnings- og industrilaboratorier.
Kræver udstyret særlig software eller driver til at indlæse arbitrære bølgeformer, og er det kompatibelt med Windows eller Mac?
For at indlæse arbitrære bølgeformer bruges den dedikerede software fra producenten, som normalt er kompatibel med Windows-systemer (typisk Windows 7/8/10). Der er ikke garanteret native understøttelse af macOS, så Mac-brugere vil skulle bruge et virtuelt miljø eller en Windows-maskine. Driveren følger som regel med i pakken eller kan downloades online.
Hvad er de elektriske forsyningsspecifikationer, og er der tolerance over for spændingsvariationer?
FY3206S-6MHz drives normalt af en ekstern 12 V DC-strømforsyning med en tolerance på ±10 %. Det maksimale forbrug er typisk under 10 W. Det er vigtigt ikke at overskride de angivne værdier for at undgå skader eller ustabil drift, især i miljøer med hyppige spændingsvariationer.
Hvilken vigtig teknisk forskel har denne model i forhold til andre DDS-generatorer i samme klasse, som FY3200S-10MHz?
Den vigtigste forskel er den maksimale udgangsfrekvens: FY3206S-6MHz når 6 MHz i sinus, mens FY3200S-10MHz når 10 MHz. Derudover er ydeevnen i forhold til forvrængning og bølgeformstrohed meget ens mellem de to, men modellen med højere frekvens giver mere margen til RF-applikationer eller behov for større båndbredde. Hvis området 0–6 MHz dækker dine behov, er 3206S mere omkostnings- og energieffektiv.
Hvad er den maksimale frekvens, som denne arbitrære funktionsgenerator kan generere?
FY3206S-generatoren kan generere signaler med en maksimal frekvens på op til 6 MHz for sinus-, firkant- og trekantsignal.
Hvilke typer bølgeformer kan FY3206S generere?
Den kan generere sinus-, firkant- (med justerbar duty cycle), trekant-, savtands-, arbitrære bølgeformer, pulser, støj, elektrokardiogram, AM og FM.
Har den en funktion til frekvensmåling?
Ja, den har en indbygget frekvenstæller med måleområde fra 1 Hz til 100 MHz for interne og eksterne signaler.
Kan den styres via computer?
Ja, hver funktion kan justeres fra computeren via den medfølgende software og USB-forbindelse.
Kan den købes med det samme?
Produktet er i øjeblikket udsolgt og ikke tilgængeligt til øjeblikkelig køb, men du kan anmode om besked ved genopfyldning.
