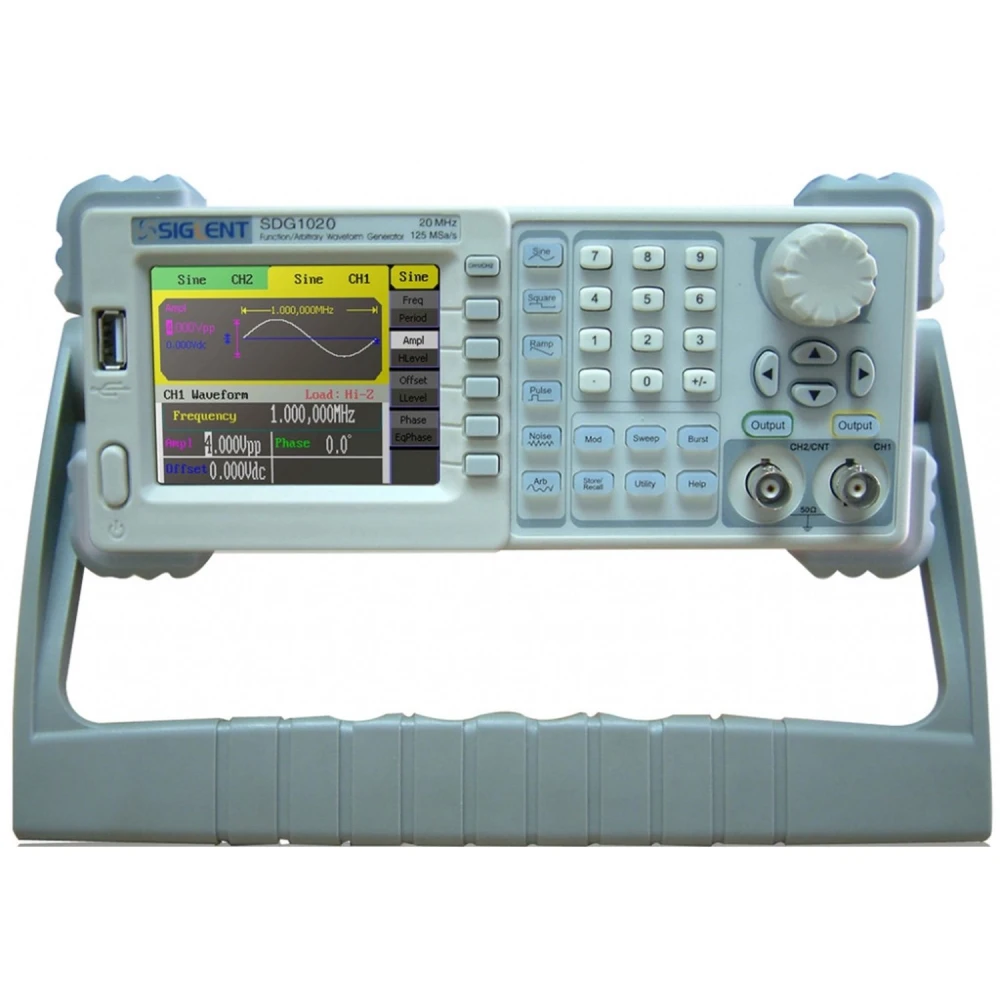

Siglent SDG1020 20MHz funktionsgenerator til elektronik
Mærke: Siglent
Moms inkluderet (Ekskl. moms: 1.782,94 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 2.139,53 kr | -4% |
| 10+ | 2.094,95 kr | -6% |
| 20+ | 2.005,81 kr | -10% |
Generador de funciones arbitrario Siglent SDG1020 20MHz er et avanceret måleinstrument designet til elektroniske applikationer, der kræver præcise og varierede signaler. Denne generator bruger DDS-teknologi (Direct Digital Synthesis) til at levere en maksimal udgangsfrekvens på 20MHz med høj opløsning og stabilitet.
Nøglefunktioner:
- Maksimal udgangsfrekvens: 20MHz, velegnet til en bred vifte af elektroniske tests.
- Dobbelt udgangskanal: Gør det muligt at generere to signaler samtidig, hvilket letter sammenligninger og komplekse tests.
- Samplingshastighed: 125 MSa/s med 14-bit vertikal opløsning for præcise og detaljerede signaler.
- Bølgelængde: 16 kpts, som sikrer detaljerede og konfigurerbare bølgeformer.
- Standard- og arbitrære bølgeformer: Indeholder 5 standardformer (sinus, firkant, rampe, puls, gaussisk hvid støj) og 48 indbyggede arbitrære former for maksimal fleksibilitet.
- Modulationsfunktioner: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep og Burst til komplekse og varierede simuleringer.
- Frekvenstæller: Område fra 100 mHz til 200 MHz for præcise målinger.
- Tilslutning: USB Host og Device til lagring og styring, med mulighed for USB-GPIB-port til avanceret integration.
- Kompatibilitet: Kompatibel med digitale oscilloskoper i SDS1000-serien og fjernstyring for et integreret laboratoriemiljø.
Typiske anvendelser:
- Test og udvikling af elektroniske kredsløb.
- Signal-simulering til analyse og fejlfinding.
- Undervisning og træning i elektronik og telekommunikation.
- Forskning og udvikling i tekniske laboratorier.
Tekniske specifikationer:
- Model: SDG1020
- Maksimal udgangsfrekvens: 20MHz
- Udgangskanaler: 2
- Samplingshastighed: 125 MSa/s
- Bølgelængde: 16 kpts
- Frekvensopløsning: 1 μHz
- Vertikal opløsning: 14 bits
- Bølgeformer: sinus, firkant, rampe, puls, gaussisk hvid støj, 48 arbitrære former
- Område for sinus- og firkantbølge: 1 μHz til 20MHz
- Pulsområde: 500 μHz til 5MHz
- Rampeområde: 1 μHz til 300 KHz
- Båndbredde for gaussisk hvid støj: 20MHz (-3dB)
- Modulationsfunktioner: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Frekvenstæller: 100 mHz til 200 MHz
- Standardtilslutninger: USB Host og Device
- Valgfri port: USB-GPIB-adapter
- Størrelse: 229mm × 105mm × 281mm
Bemærkning om lagerstatus: Dette produkt er i øjeblikket udsolgt. Vi anbefaler at kontakte vores team for information om genopfyldning eller alternativer.
- DDS-teknologi for præcise og stabile signaler
- Dobbelt udgangskanal for større fleksibilitet
- 125 MSa/s samplingshastighed og 14-bit opløsning
- 48 indbyggede arbitrære bølgeformer samt 5 standardformer
- Avancerede modulationsfunktioner: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Integreret frekvenstæller op til 200 MHz
- USB Host og Device-tilslutning, USB-GPIB som ekstra mulighed
- Kompatibel med digitale SDS1000-oscilloskoper og fjernstyring
Kundespørgsmål & svar
Hvilke typer stik og porte er tilgængelige til tilslutning og styring af generatoren?
SDG1020 har frontudgange i BNC-typen til signaler samt sync-ind- og udgange. Til kommunikation og styring tilbyder den som standard USB Device og USB Host, så den kan forbindes til en PC og ekstern lagring. GPIB-porten fås som ekstra option.
Hvilken præcision og opløsning har generatoren både i frekvens og udgangsamplitude?
Frekvensopløsningen er 1 µHz, og den vertikale amplituderesolution er 14 bit, hvilket gør det muligt at generere signaler med høj præcision både tidsmæssigt og i amplitude. Den reelle udgangspræcision afhænger af kalibrering og driftsmiljø, men disse tal er repræsentative for hardwaren.
Hvilken vedligeholdelse kræver udstyret, og hvad er forventet holdbarhed ved intensiv brug?
Den grundlæggende vedligeholdelse består i at holde ventilationsåbningerne fri for støv og jævnligt kontrollere forbindelser og kabler. Generatoren er designet til kontinuerlig brug i laboratoriemiljø; den forventede holdbarhed overstiger 5 år ved korrekt brug, uden udsættelse for høj fugt eller stød, selv om levetiden kan variere afhængigt af forholdene.
Hvad er den maksimale udgangsfrekvens for Siglent SDG1020?
Den maksimale udgangsfrekvens er 20MHz.
Hvor mange udgangskanaler har denne funktionsgenerator?
Den har 2 udgangskanaler til at generere samtidige signaler.
Hvilke bølgeformer inkluderer generatoren?
Den inkluderer standardformer som sinus, firkant, rampe, puls og gaussisk hvid støj samt 48 indbyggede arbitrære former.
Er den tilgængelig til øjeblikkeligt køb?
Produktet er i øjeblikket udsolgt og er derfor ikke tilgængeligt til øjeblikkeligt køb.
Hvilke typer modulation understøtter den?
Den understøtter AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep og Burst.
