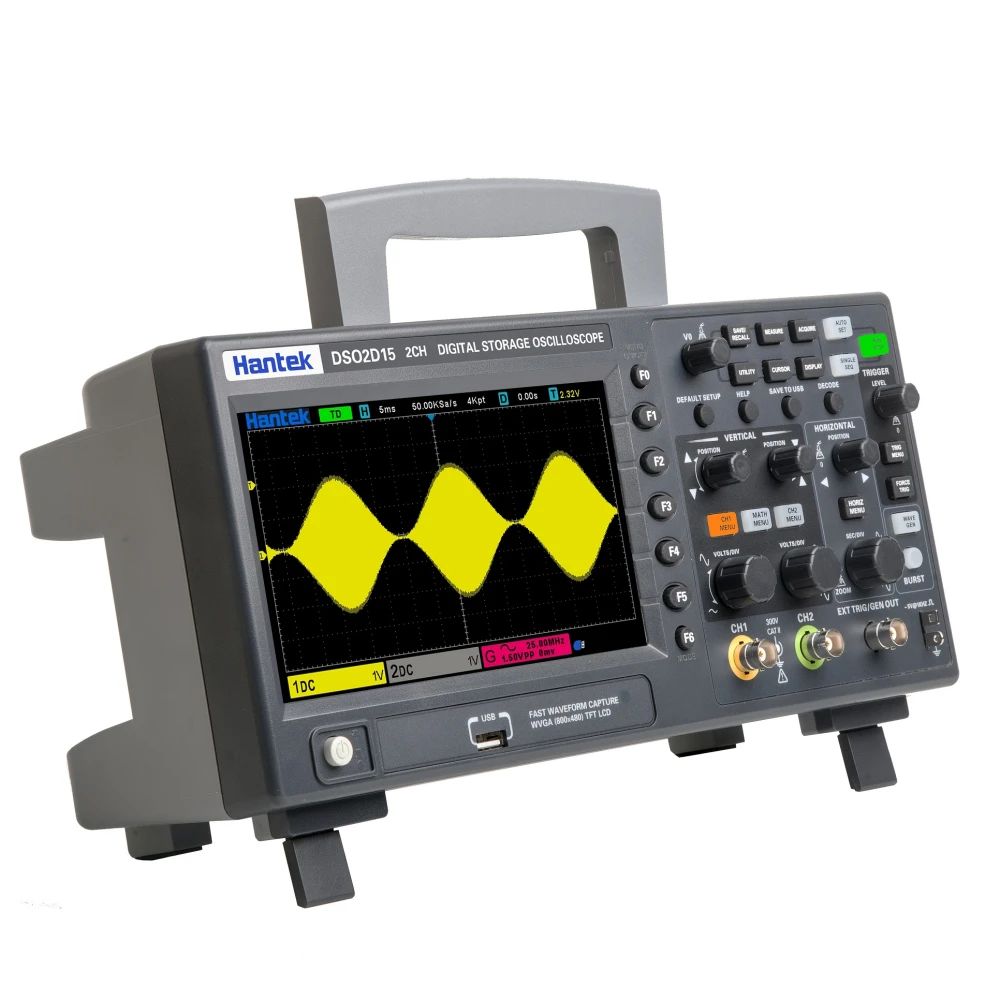

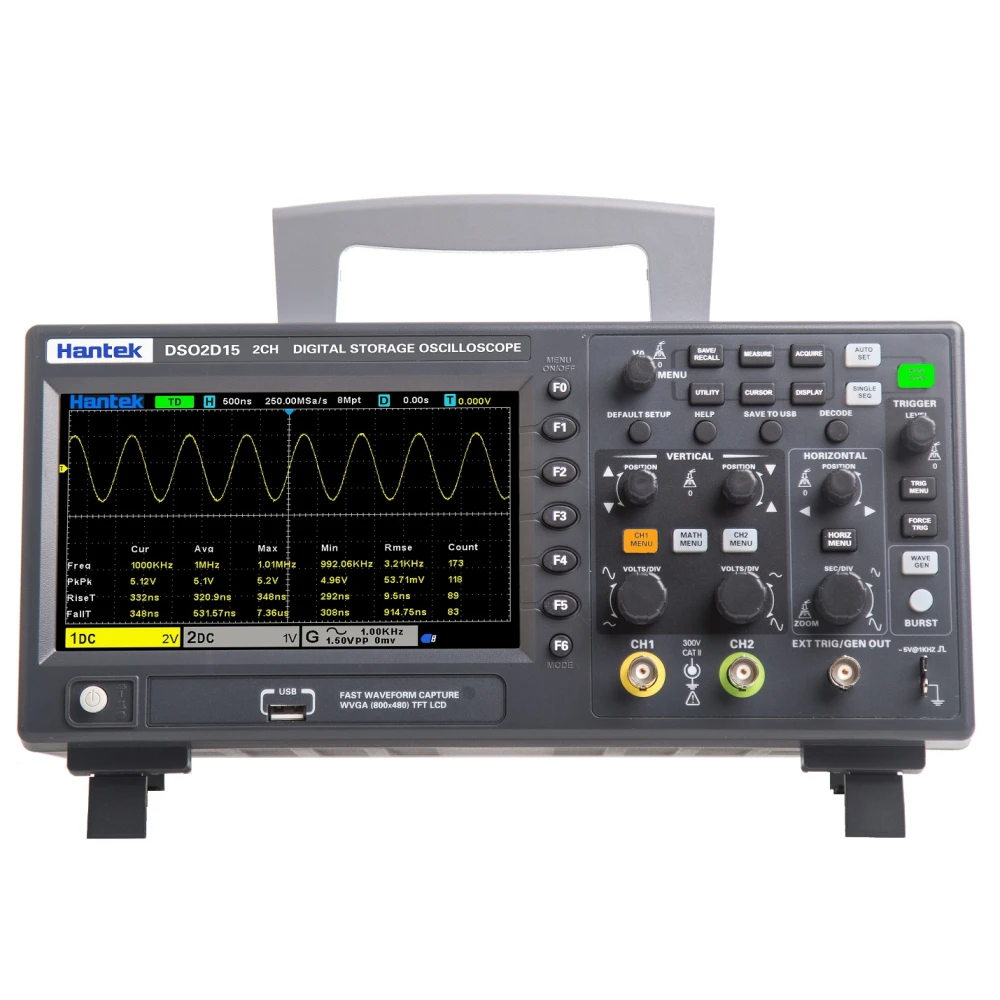

Hantek DSO2D15 digitalt oscilloskop 2 kanaler 150 MHz med funktionsgenerator
Mærke: Hantek
Moms inkluderet (Ekskl. moms: 1.827,70 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 25+ | 2.098,13 kr | -8% |
Hantek DSO2D15 digitalt oscilloskop 2 kanaler 150 MHz med funktionsgenerator
El Hantek DSO2D15 er et kompakt og kraftfuldt digitalt oscilloskop, udviklet til professionelle og elektronikentusiaster, der har brug for præcision og alsidighed i deres målinger. Med en båndbredde på 150 MHz og to uafhængige kanaler giver det mulighed for samtidig visning og analyse af flere signaler.
Hovedfunktioner:
- To digitale kanaler til samtidig signalanalyse.
- 150 MHz båndbredde, ideel til avancerede elektronikapplikationer.
- Indbygget funktionsgenerator til test og simulering af signaler.
- 7 tommer farve-TFT-skærm med klar og detaljeret visning.

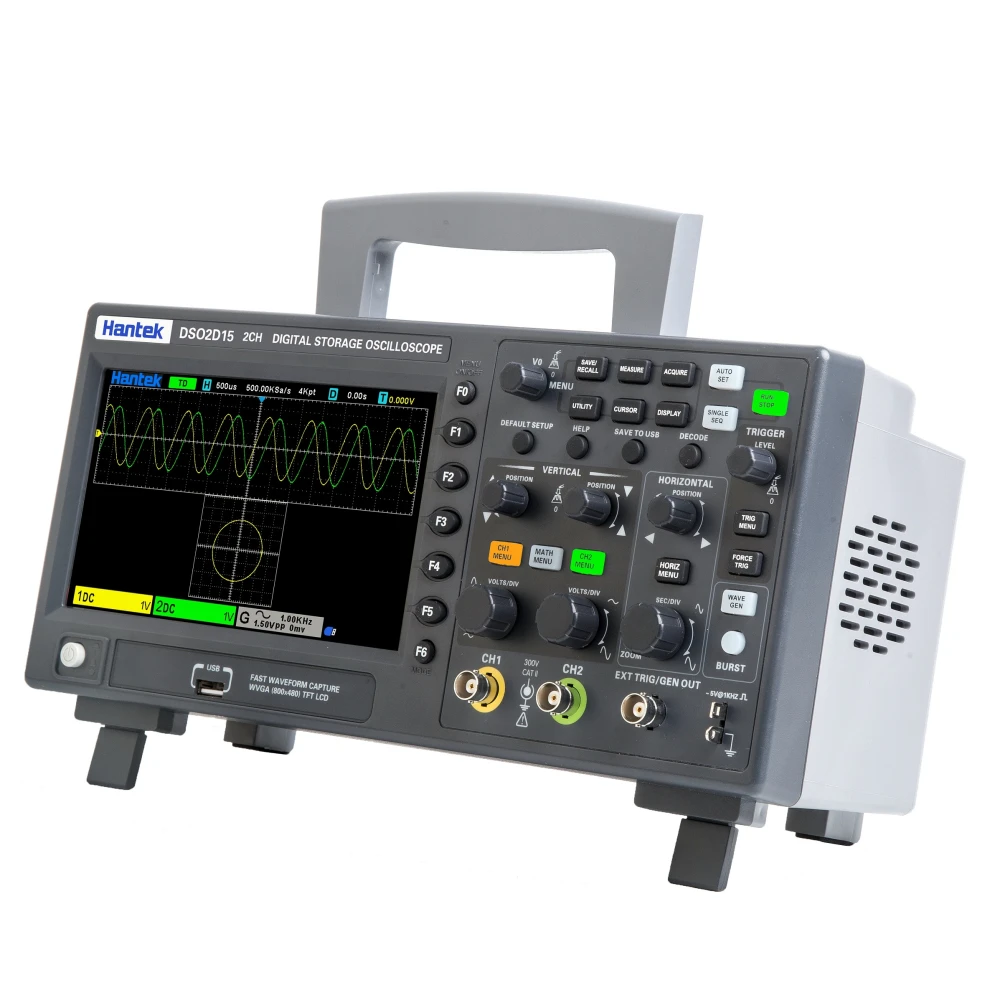

- USB-forbindelse til eksport af data til PC eller USB-hukommelse, hvilket gør analyse og lagring nemmere.
- Indbygget voltmeter til måling af AC- og DC-spændinger op til 300 VRMS.
- Uden ventilator, hvilket sikrer lydløs drift.
- Registreringshukommelse på 4Mpts pr. kanal til længere optagelser.
- Avancerede trigger-tilstande inklusive automatisk, normal og single samt specifikke triggers til protokoller som CAN, LIN, IIC, SPI og UART.
- Matematiske funktioner som addition, subtraktion, multiplikation, division og FFT-analyse for komplet diagnose.
- Overensstemmelse med EN61010 300V CAT II, som sikrer kvalitet og sikkerhed ved målinger.
Tekniske specifikationer:
- Sampling: 1 Gigasample pr. sekund (Gsps).
- Vertikal opløsning: 12 bits.
- Tidsbase: fra 2 ns til 1000 s pr. division.
- Indgangsimpedans: 1 MΩ / 20 pF.

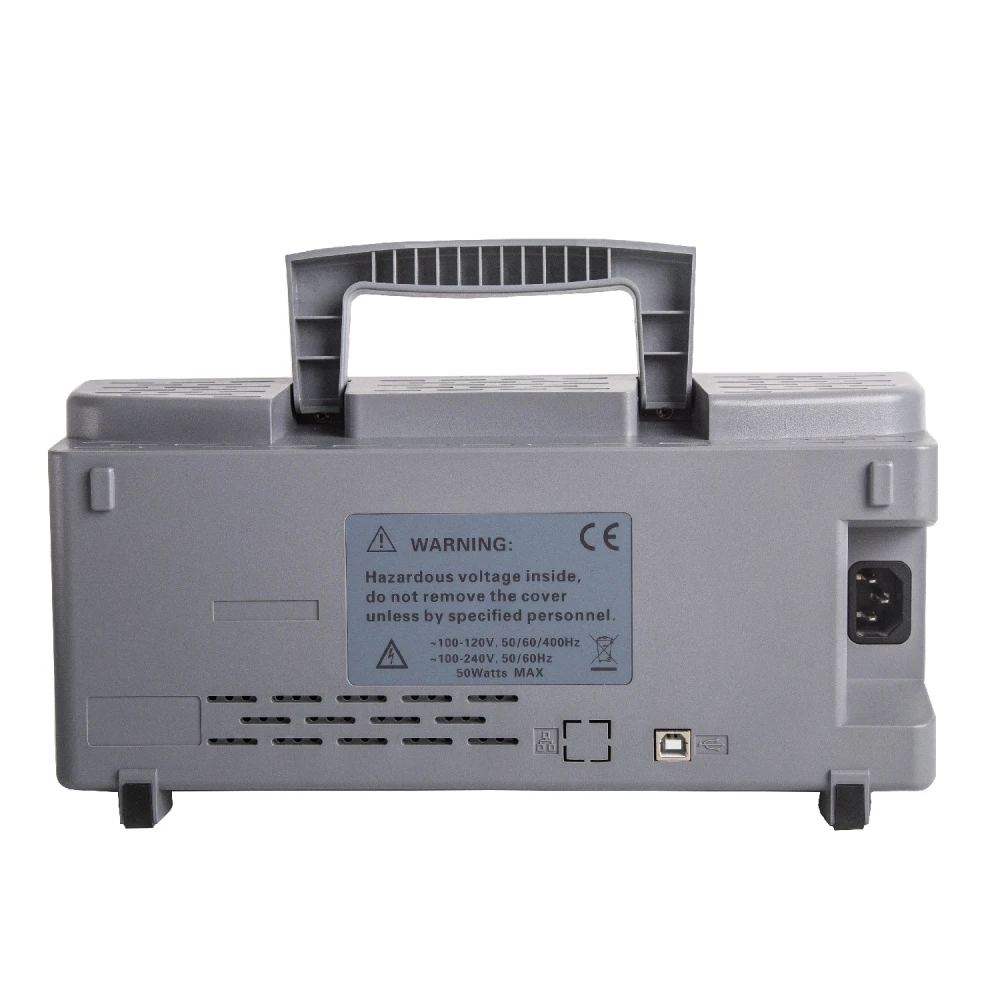

- Strømforsyning: 100-120V AC, 45-440 Hz og 120-240V AC, 45-66 Hz.
- Mål: 318 x 110 x 150 mm.
- Vægt: 1.9 kg.
- Driftstemperatur: 0 til 50 °C.
- Stigetid: ≤ 2.4 ns.
Typiske anvendelser:
- Fejlfinding og reparation af elektroniske kredsløb.
- Udvikling og test i ingeniørlaboratorier.
- Kvalitetskontrol i elektronisk produktion.
- Analyse af digitale protokoller som I2C, SPI, RS232/UART, CAN og LIN.
- Måling og analyse af analoge og digitale signaler.
Kompatibilitet og medfølgende tilbehør:
- Kompatibel med PC-software til avanceret analyse og datalagring.
- Inkluderer USB-kabel, strømkabel, oscilloskopprobe med 10:1 dæmper, BNC-til-krokodillenæb-kabler og fabrikantens kalibreringscertifikat.
Vigtig bemærkning: Dette produkt er i øjeblikket udsolgt. Du kan anmode om en notifikation, så du får besked, når det igen er tilgængeligt.
- Digitalt oscilloskop med 2 kanaler og 150 MHz båndbredde
- Indbygget funktionsgenerator til signaltest
- 7 tommer farve-TFT-skærm for klar visning
- USB-forbindelse til eksport af data til PC eller USB-hukommelse
- Voltmeter til måling af AC- og DC-spændinger op til 300 VRMS
- Uden ventilator for lydløs drift
- Registreringshukommelse på 4Mpts pr. kanal
- Avancerede trigger-tilstande og analyse af digitale protokoller
- Indbyggede matematiske funktioner og FFT-analyse
- Inkluderer kabler, probe og kalibreringscertifikat
Kundespørgsmål & svar
Hvilke fordele giver den indbyggede funktionsgenerator sammenlignet med at bruge en ekstern generator med Hantek DSO2D15?
Den indbyggede funktionsgenerator kan generere standard-signaler (sinus, firkant osv.) direkte fra oscilloskopet, hvilket reducerer behovet for ekstra udstyr og sparer plads. Amplitude og udvalg af bølgeformer er dog ofte mindre end ved dedikerede generatorer. Den er ideel til hurtige og آموزشی tests, men kan være utilstrækkelig til højpræcisionsapplikationer.
Hvad er målene og vægten på Hantek DSO2D15, og hvad følger der med i kassen ved køb?
Hantek DSO2D15 måler cirka 313 mm x 108 mm x 142 mm og vejer 2,1 kg. I kassen medfølger normalt oscilloskopet, strømkabler, to testprober, brugermanual og USB-kabel. Det anbefales at tjekke hos forhandleren for at bekræfte det præcise indhold afhængigt af regionen.
Hvad er den maksimale samplingsfrekvens, og hvilke praktiske begrænsninger er der ved optagelse af hurtige signaler?
Enheden tilbyder en maksimal samplingsfrekvens på 1 GSa/s i enkeltkanal-tilstand. Hvis begge kanaler bruges samtidig, kan denne hastighed falde. For signaler tæt på 150 MHz afhænger nøjagtigheden af rekonstruktionen af hukommelseslængden (4 Mpts/ch) og indstillingen af tidsbasen. Det gør det muligt at opfange detaljer i hurtige transienter, men ekstremt korte spidser kan være begrænset af den analoge kanals båndbredde.
Hvilken løbende vedligeholdelse kræver dette oscilloskop, og hvad er den forventede levetid?
DSO2D15 bruger ikke blæser og har forseglede elektroniske komponenter, så det kræver kun lejlighedsvis udvendig rengøring samt beskyttelse mod støv og fugt. Den typiske levetid for lignende udstyr er 5 til 10 år, afhængigt af brug og miljøforhold. Årlig kalibrering anbefales til højpræcisionsapplikationer.
Hvilke typer signaler kan Hantek DSO2D15 analysere?
Den kan analysere analoge og digitale signaler, herunder protokoller som I2C, SPI, RS232/UART, CAN og LIN.
Har oscilloskopet en forbindelse til eksport af data?
Ja, det har USB-forbindelse til eksport af resultater til PC eller USB-hukommelse.
Hvad er den maksimale spænding, den kan måle?
Den kan måle spændinger op til 300 VRMS i vekselstrøm og jævnstrøm.
Er den tilgængelig til køb lige nu?
Produktet er i øjeblikket udsolgt, men du kan anmode om besked, når det bliver tilgængeligt.
Medfølger der tilbehør?
Ja, der medfølger USB-kabel, strømkabel, probe med 10:1 dæmper, BNC-til-krokodillenæb-kabler og kalibreringscertifikat.
