FY3212S 12MHz funktionsgenerator med 2 kanaler FeelTech

Den arbitrære funktionsgenerator FY3212S 12MHz fra FeelTech er et avanceret elektronisk instrument, der er designet til at generere arbitrære bølgeformer med høj præcision og stabilitet. Dette tokanals DDS-udstyr (Direct Digital Synthesis) gør det muligt at generere flere typer signaler, herunder sinus, firkant, trekant, savtand og brugerdefinerede bølgeformer, med et frekvensområde på op til 12 MHz for sinus og op til 6 MHz for andre former.

Udstyret med en indbygget frekvenstæller, der understøtter op til 100 MHz, er FY3212S ideel til anvendelser inden for elektronik, forskningslaboratorier, produktionslinjer og undervisning. Dens overflademonterede teknologi og CMOS-integrerede kredsløb sikrer høj immunitet over for interferens og lang levetid.

Vigtige funktioner

• Uafhængig dobbelt kanaludgang (CH1 og CH2) med udgangsamplitude ≥ 20Vp-p uden belastning.
• Forudinstallerede og arbitrære bølgeformer: 14 almindelige former samt mulighed for at indlæse brugerdefinerede former.
• Høj opløsning og præcision: Frekvensopløsning på 10 mHz og frekvensnøjagtighed ±5×10⁻⁶.
• Justerbar duty cycle: Fra 0.1% til 99.9% for firkantsignal.
• Sweep-funktion: Konfigurerbar lineær og logaritmisk sweep for CH1.
• Frekvensmåling: Indbygget måler til interne og eksterne signaler op til 100 MHz.

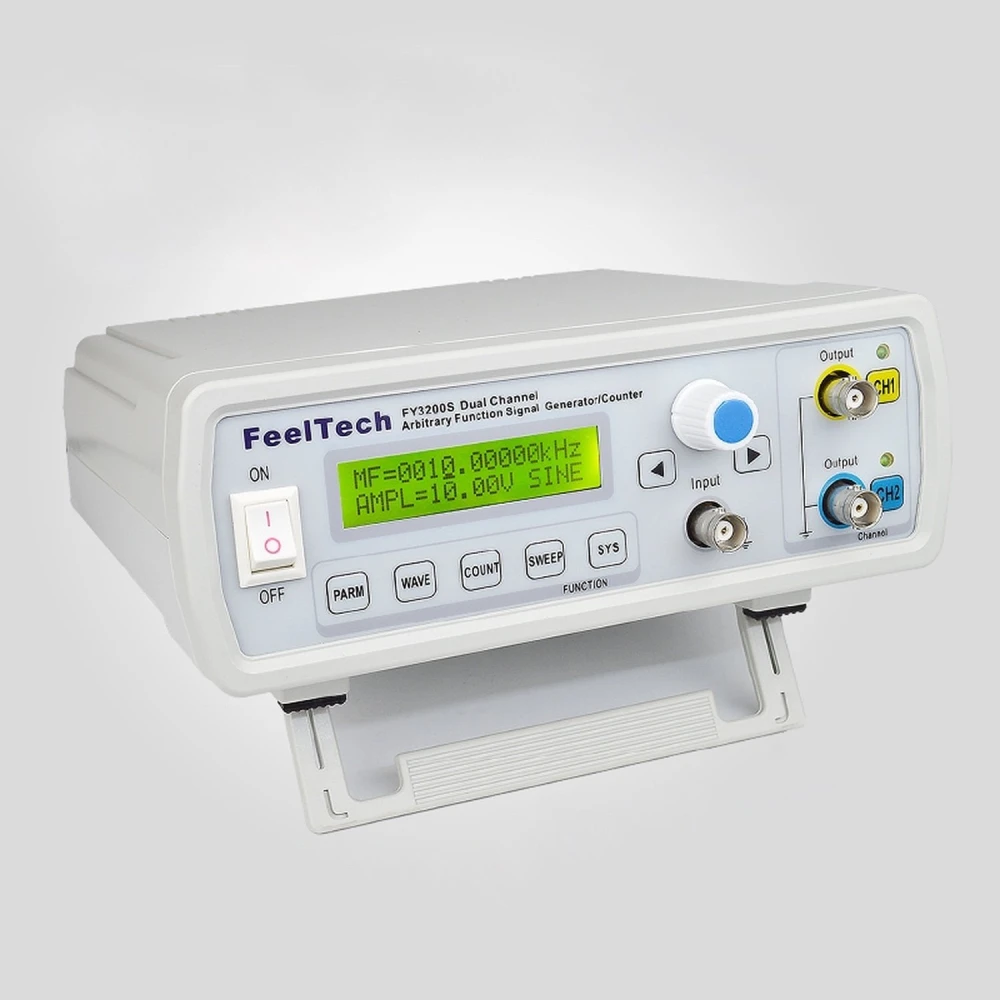

• Digital og manuel styring: Knapper og drejeknap med LCD1602-skærm til præcise indstillinger.
• Hukommelse til 20 sæt brugerdefinerede parametre.

Tekniske specifikationer

• Frekvens for sinus: 0 Hz til 12 MHz
• Frekvens for firkant- og trekantsignal: 0 Hz til 6 MHz
• Frekvens for arbitrært signal: 0 Hz til 6 MHz
• Udgangsimpedans: 50 ohms ±10%
• DC-offset: ±10 V
• Forvrængning af sinus: ≤ 0.8% ved 1 kHz
• Stige- og faldtid for firkantsignal: ≤ 100 ns
• Synkroniseret TTL-udgang på begge kanaler med justerbar fase
• Indgangsspændingsområde for frekvenstæller: 2 Vp-p til 20 Vp-p
• Mål: 200 mm x 190 mm x 90 mm
• Vægt: 500 g (hovedenhed), 150 g (tilbehør)

Typiske anvendelser

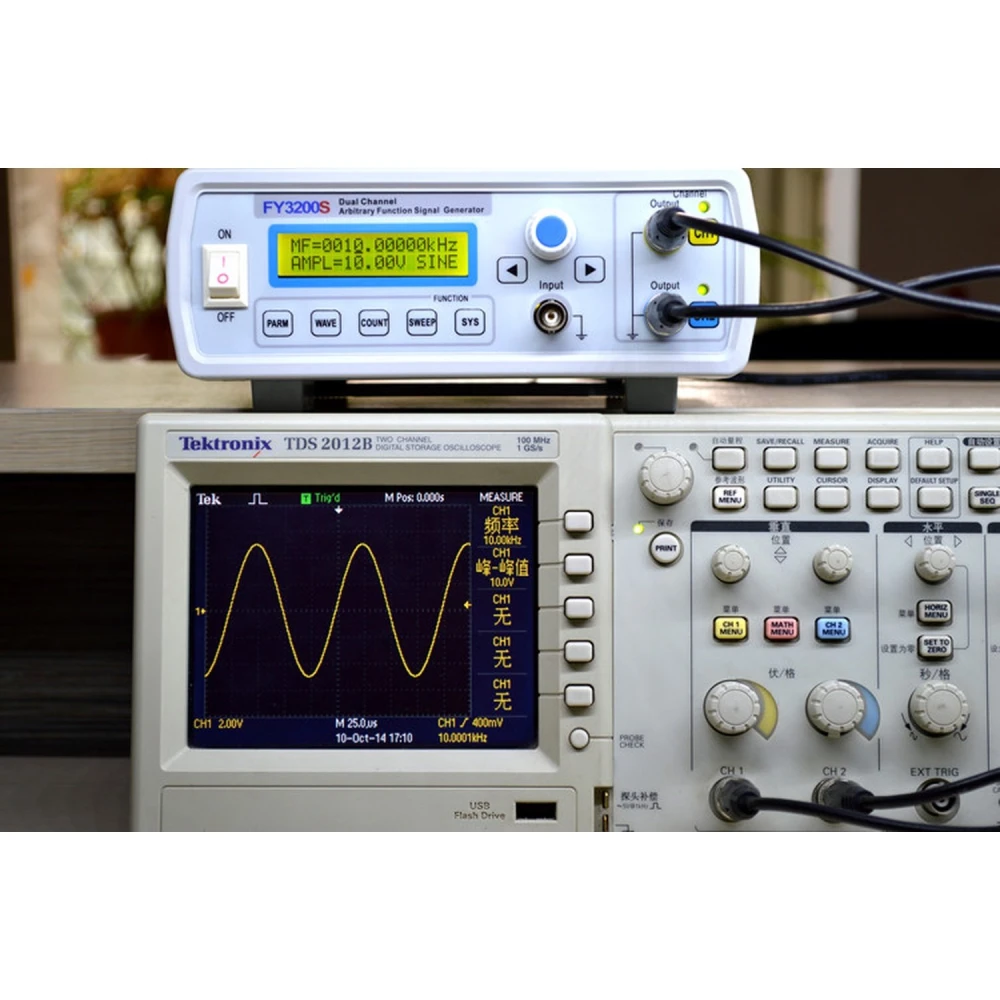

Denne generator er ideel til test og udvikling inden for elektronik, signal-simulering til kommunikationsudstyr, kalibrering af instrumenter, eksperimenter i undervisningslaboratorier og kvalitetskontrol i industriel produktion.

Kompatibilitet og tilbehør

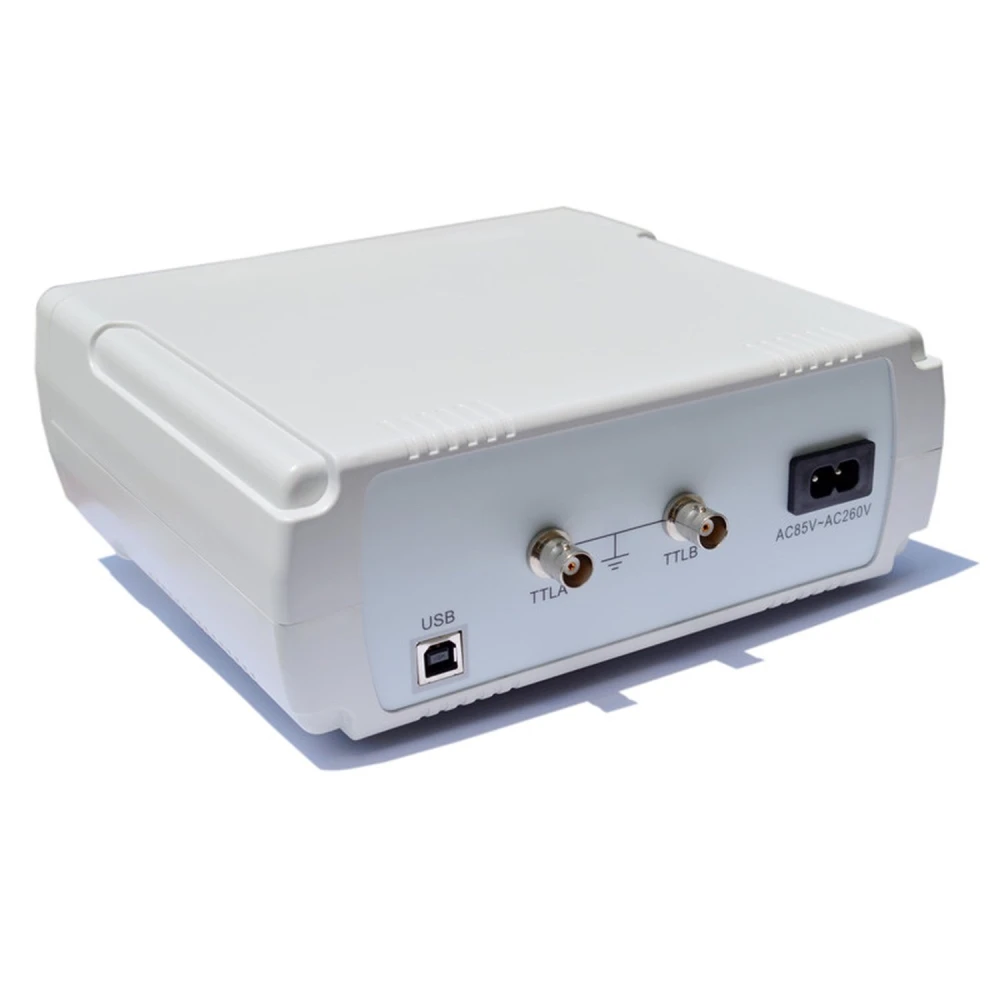

Leveres med strømkabel, USB-kabel med firkantet port, Q9-ledningsclips og CD med software. Kompatibel med systemer, der understøtter USB-forbindelse til styring og fjernkonfiguration.

Tilgængelighedsstatus

Dette produkt er i øjeblikket udsolgt. Det anbefales at se efter alternativer eller kontakte os for information om genopfyldning.

• Tokanals DDS med uafhængig CH1- og CH2-udgang
• Maksimal sinusfrekvens: 12 MHz
• Indbygget frekvenstæller op til 100 MHz
• Bølgeformer: sinus, firkant, trekant, savtand og arbitrær
• Justerbar duty cycle fra 0.1% til 99.9%
• Lineær og logaritmisk sweep-funktion på CH1
• Hukommelse til 20 brugerdefinerede indstillinger
• LCD1602-skærm til digital og manuel styring
• Høj præcision og lav forvrængning i genererede signaler
• Overflademonteret teknologi og CMOS-integreret kredsløb
