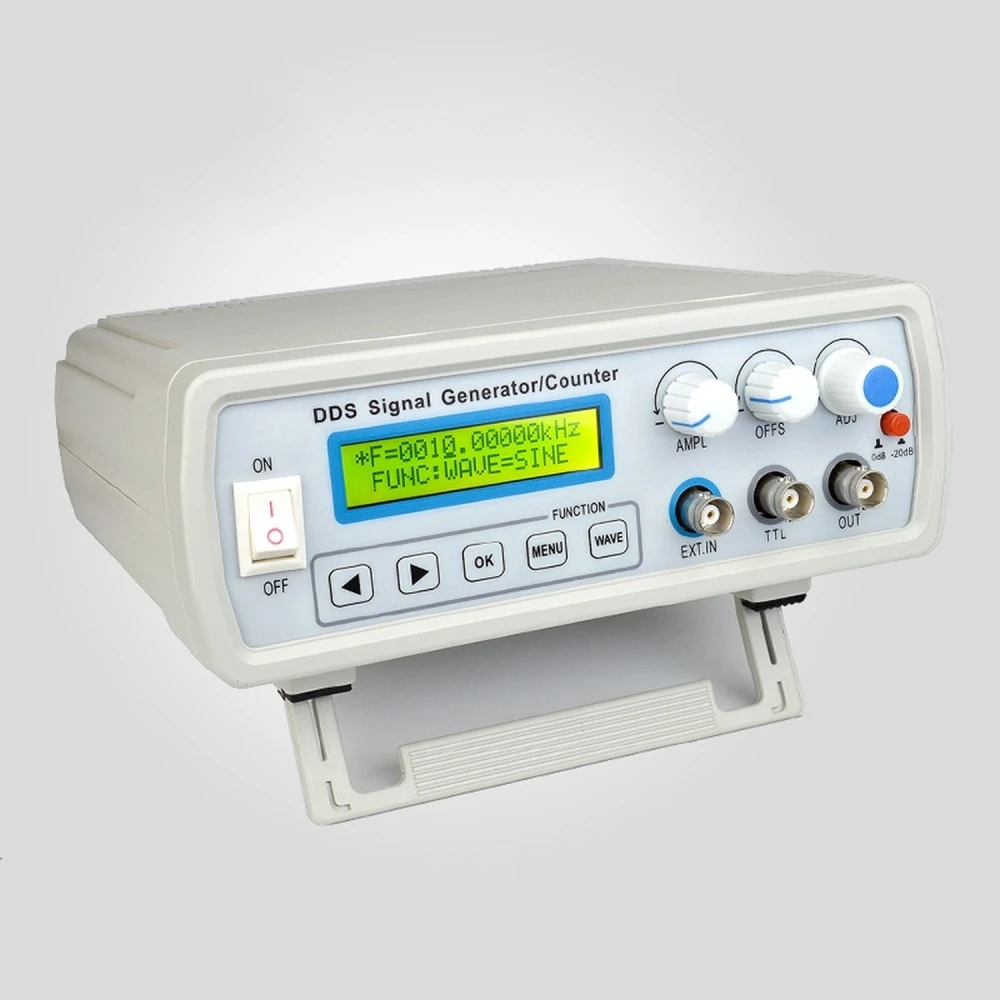

DDS funktionsgenerator FY2112S 12 MHz med frekvenstæller og USB til PC
Mærke: FeelTech
Moms inkluderet (Ekskl. moms: 462,52 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 555,02 kr | -4% |
| 10+ | 543,46 kr | -6% |
| 20+ | 508,77 kr | -12% |
Den DDS funktionsgenerator FY2112S er et avanceret udstyr til direkte digital syntese (DDS) designet med FPGA-teknologi, som gør det muligt at generere sinus-, firkant-, trekant- og savtandsignaler med høj præcision og stabilitet. Frekvensområdet spænder fra 0,01 Hz til 12 MHz for sinuskurver og op til 2 MHz for andre bølgeformer, med en opløsning på 10 mHz, hvilket gør den til et uundværligt værktøj for hobbybrugere, elektroniklaboratorier, produktionslinjer og undervisning.
Denne generator integrerer en frekvenstæller med målekapacitet op til 60 MHz, hvilket gør det nemt at verificere interne og eksterne signaler præcist. Derudover har den synkroniseret TTL-udgang og en effektiv udgangsamplitude på 9 Vpp uden belastning, med justering af firkantbølgens duty cycle fra 1% til 99%. Dens lineære sweep-funktion gør det muligt at udføre frekvensscanning med konfigurerbare start- og slutpunkter, ideel til dynamiske tests.
Hovedfunktioner:
- Multifunktionel og bærbar, nem at transportere.
- Høj frekvenspræcision med stabilitet på ±2×10⁻⁶ og lav harmonisk forvrængning (≤0.8% ved 1 kHz).
- Bredt udvalg af bølgeformer: sinus, firkant, trekant, stigende savtand og faldende savtand.
- Hukommelse til at gemme op til 10 tilpassede parameterindstillinger til gentagen brug.
- LCD1602-skærm på engelsk for tydelig visning og enkel betjening via knapper og drejeknap.
- TTL-udgang med bredde over 3 Vpp og kapacitet til at drive mere end 20 TTL-belastninger.
- Konfigurerbar beeper-funktion til lydalarmer.
- USB-forbindelse inkluderet til strømforsyning og kommunikation med PC, hvilket letter integration i systemer og fjernstyring.
- Kompakt design med dimensioner på 200x190x90 mm og høj driftssikkerhed takket være overflademonteringsteknologi og store integrerede kredsløb.
Tekniske specifikationer:
- Sinusbølgefrekvens: 0 Hz - 12 MHz
- Firkant-, trekant- og andre bølgeformer: 0 Hz - 2 MHz
- Frekvensopløsning: 0,01 Hz (10 mHz)
- Frekvensnøjagtighed: ±5×10⁻⁶
- Udgangsamplitude: ≥9 Vpp uden belastning
- Udgangsimpedans: 50 Ω ± 10%
- DC-bias: ±3 V
- Duty cycle for firkantbølge: 1% til 99%
- Frekvensmåling: 1 Hz - 60 MHz, tælleområde op til 4294967295
- Strømforsyning: DC 5V 1A via medfølgende USB-kabel
- Driftstemperatur: 0 °C til 40 °C
- Fugtighed: mindre end 80%
Typiske anvendelser:
- Generering af signaler til test og kalibrering i elektroniklaboratorier.
- Udvikling og test af elektroniske kredsløb og digitale systemer.
- Uddannelsesformål til undervisning i elektronik og telekommunikation.
- Integration i produktionslinjer til kontrol og diagnosticering af udstyr.
DDS funktionsgenerator FY2112S er kompatibel med systemer, der kræver præcise og stabile signaler, og dens USB-forbindelse gør det muligt at bruge den med styringssoftware på PC for at lette automatisering og analyse.
- DDS funktionsgenerator med frekvens op til 12 MHz og frekvenstæller op til 60 MHz
- Udgang for sinus-, firkant-, trekant- og savtandsbølge
- Udgangsamplitude ≥9 Vpp uden belastning og justerbar duty cycle fra 1% til 99%
- LCD1602-skærm på engelsk og styring via knapper og drejeknap
- Lineær sweep-funktion med konfigurerbare start- og slutpunkter
- Hukommelse til op til 10 tilpassede indstillinger
- Synkroniseret TTL-udgang med kapacitet til mere end 20 TTL-belastninger
- USB-forbindelse til strømforsyning og kommunikation med PC inkluderet
- Høj frekvenspræcision og stabilitet med lav harmonisk forvrængning
- Kompakt, bærbart design og høj driftssikkerhed med overflademonteringsteknologi
Kundespørgsmål & svar
Hvad er de fysiske mål, vægt, og hvad medfølger i æsken ved køb af denne funktionsgenerator?
Enheden har omtrentlige mål på 170 mm × 115 mm × 38 mm og en vægt på ca. 0,55 kg. Æsken indeholder FY2112S-generatoren, USB-kabel, 5 V strømforsyning og brugermanual.
Er den kompatibel med både 110 V og 220 V systemer, og hvilken type stik bruges til udgangene?
FY2112S bruger en ekstern 5 V strømforsyning (typisk en medfølgende adapter, der understøtter 100–240 V AC). Dens hovedudgange er BNC til signaler og synkronisering, og den har en USB type B-port til PC-forbindelse.
Hvad anbefales for at undgå skader fra overbelastning eller forkert brug under målinger og bølgegenerering?
Det anbefales ikke at overskride den angivne belastning (typisk minimum 50 Ω på udgangen) eller påføre eksterne spændinger på udgangene. Drift inden for det specificerede temperaturområde (0–40°C) og med tilstrækkelig ventilation vil forlænge levetiden.
Sammenlignet med andre DDS-laboratoriegeneratorer, hvad er FY2112S' tekniske særkende i forhold til pris/frekvensområde?
FY2112S udmærker sig ved at tilbyde op til 12 MHz med 10 mHz opløsning og frekvenstællerfunktion op til 60 MHz i en kompakt og billig enhed, men den begrænser udgangsamplituden til 9 Vpp og har færre avancerede funktioner end modeller i højere klasse.
Hvilket frekvensområde kan FY2112S generere?
FY2112S kan generere sinusformede signaler fra 0,01 Hz til 12 MHz og firkant-, trekant- og andre bølgeformer op til 2 MHz.
Hvilke typer bølgeformer kan denne generator lave?
Den kan generere sinus-, firkant-, trekant- samt stigende og faldende savtandsbølger.
Har generatoren funktion til frekvensmåling?
Ja, den har en frekvenstæller med måleområde fra 1 Hz til 60 MHz til interne og eksterne signaler.
Hvordan forbindes generatoren til en PC?
Den forbindes med det medfølgende USB-kabel, som også leverer DC 5V 1A strømforsyning.
Er det muligt at gemme brugerdefinerede indstillinger?
Ja, enheden kan gemme op til 10 sæt parametre for nem gentagen brug.
