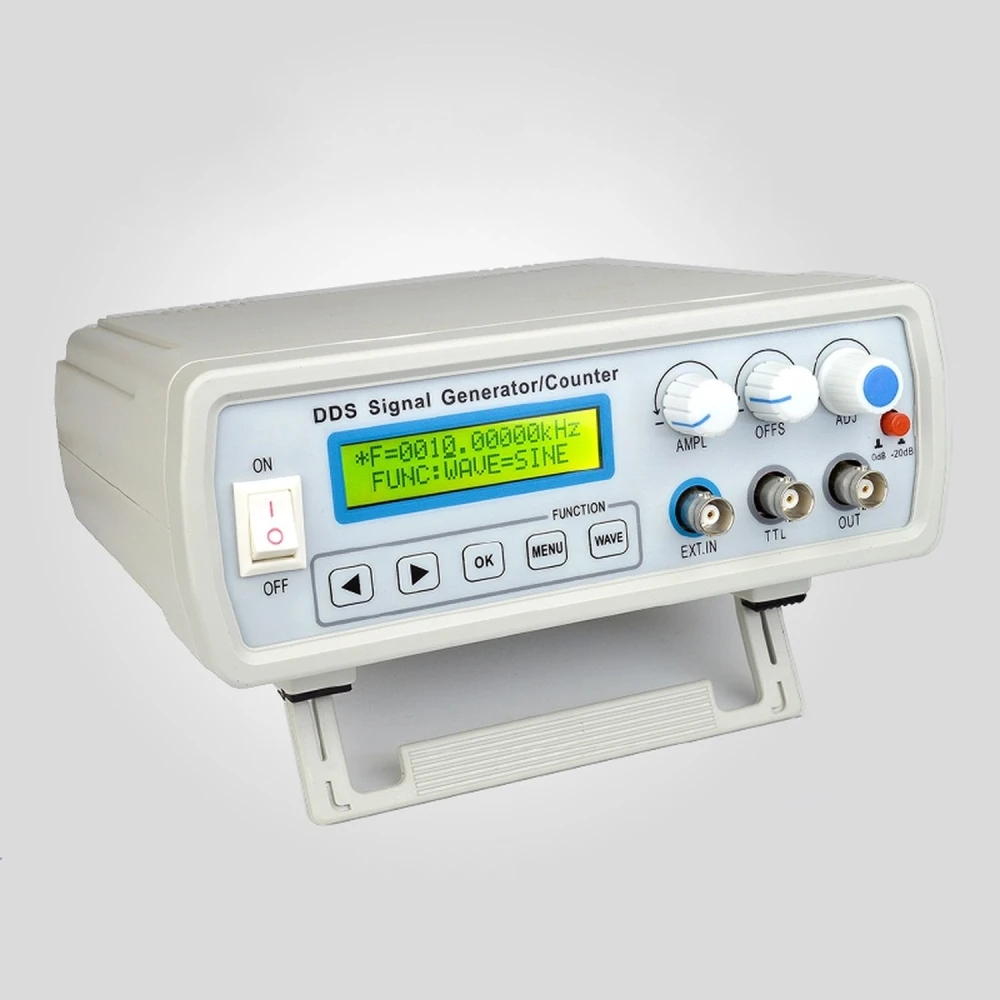

DDS funktionsgenerator FY2102S 2 MHz med frekvenstæller op til 60 MHz

Den DDS funktionsgenerator FY2102S 2 MHz er et avanceret udstyr til direkte digital syntese (DDS), udviklet til at generere elektriske signaler med høj præcision og stabilitet. Udstyret med et FPGA-design producerer denne generator sinus-, firkant-, trekant- og savtandsbølger med et frekvensområde fra 0,01 Hz til 2 MHz og en opløsning på 10 mHz.

Derudover har den en frekvenstæller, der kan måle frekvenser op til 60 MHz, hvilket gør intern og ekstern måling af signaler lettere til forskellige elektroniske anvendelser.

Hovedfunktioner:

• Maksimal effektiv udgang på 9 Vpp uden belastning.
• Justerbare bølgeformer: sinus, firkant (duty cycle justerbar mellem 1% og 99%), trekant, stigende savtand og faldende savtand.
• Høj frekvensnøjagtighed med stabilitet på ±2×10⁻⁶ og sinusforvrængning ≤0.8% ved 1 kHz.
• Frekvensopløsning på 0,01 Hz (10 mHz).
• Indbygget frekvenstæller med måleområde fra 1 Hz til 60 MHz.
• Lineær sweep-funktion med justerbare start- og slutpunkter samt justerbar læsehastighed.
• Hukommelse til lagring af op til 10 brugerdefinerede parameterindstillinger.
• LCD1602-skærm på engelsk for enkel betjening og tydelig visning.
• Strømforsyning via adapter AC220V til DC5V 1A.
• Kompakt og bærbart design med dimensioner 200 mm x 190 mm x 90 mm.

Typiske anvendelser:

• Test og kalibrering i elektroniklaboratorier.
• Udvikling og fejlfinding af elektroniske kredsløb.
• Undervisningsprojekter og teknisk træning.
• Produktion og kvalitetskontrol på elektroniske samlebånd.

Kompatibilitet: Kompatibel med en bred vifte af elektroniske enheder, der kræver præcise testsignaler og pålidelige frekvensmålinger.

Denne generator er ideel til hobbybrugere, teknikere og professionelle, der søger et multifunktionelt, pålideligt og brugervenligt udstyr til deres behov for generering og måling af elektroniske signaler.

• DDS funktionsgenerator med frekvensområde fra 0,01 Hz til 2 MHz
• Indbygget frekvenstæller med måling op til 60 MHz
• Bølgeformer: sinus, firkant (justerbar), trekant, savtand
• Udgangsamplitude ≥9 Vpp uden belastning
• Frekvensopløsning på 10 mHz og høj præcision
• LCD1602-skærm for tydelig visning
• Hukommelse til lagring af 10 brugerindstillinger
• Lineær sweep-funktion med justerbare start- og slutpunkter
• DC5V strømforsyning via AC220V-adapter
• Kompakt og bærbart design, ideelt til laboratorium og undervisning
