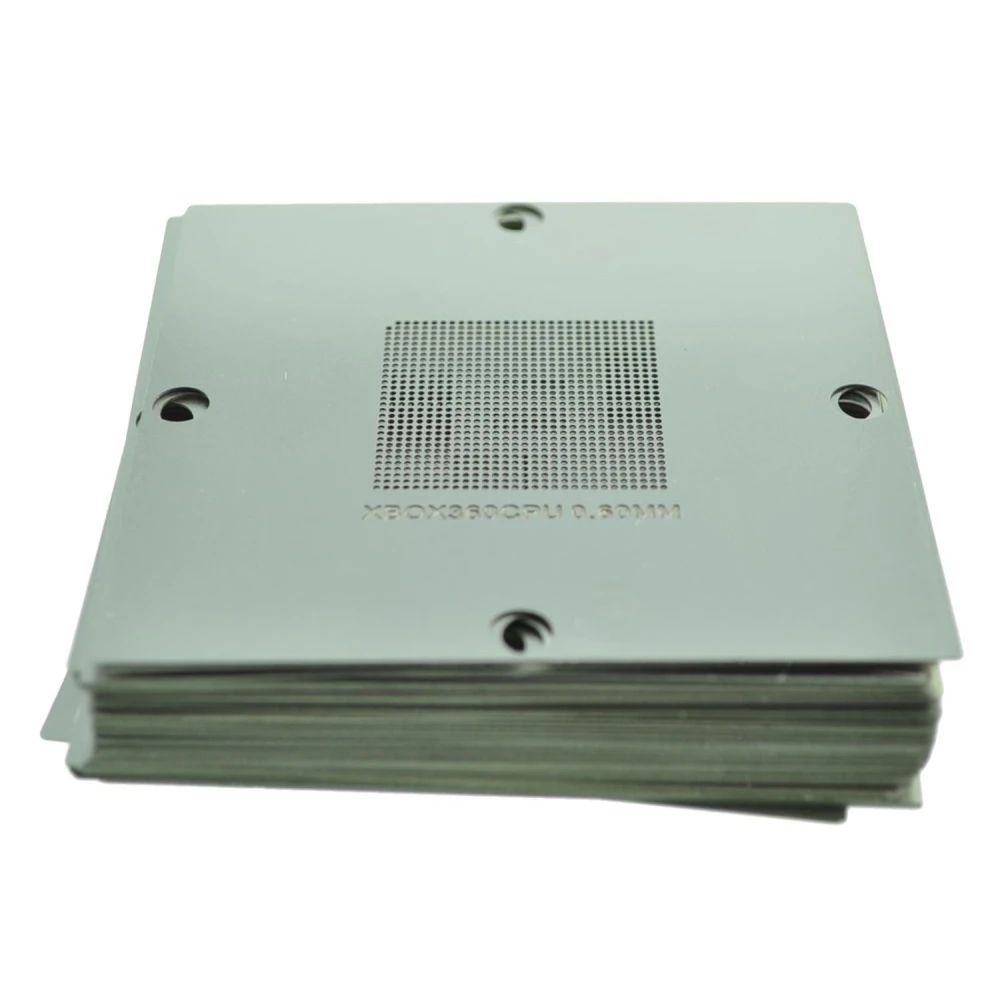

Universelt stencil-sæt til MK-10 - 50 stencils til reballing
Mærke: Mlink
Moms inkluderet (Ekskl. moms: 179,04 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 214,85 kr | -4% |
| 10+ | 208,13 kr | -7% |
| 20+ | 185,75 kr | -17% |
Det universelle stencil-sæt til MK-10 er et vigtigt kit til teknikere og hobbybrugere, der har brug for præcision ved reballing og lodning af elektroniske komponenter. Sættet indeholder 50 stencils, der er designet til at passe til en bred vifte af integrerede kredsløb (IC) og chips, hvilket gør påføring af lodning mere nøjagtig.
Hovedfunktioner:
- Kompatibilitet: Indeholder stencils til IC i forskellige størrelser og modeller, såsom Xbox memory, ATI, MCP, PS3 GPU og CPU, blandt andre.
- Forskellige størrelser: Stencils med pitch på 0.45 mm, 0.5 mm, 0.6 mm og 0.76 mm til forskellige loddebehov.
- Professionel kvalitet: Fremstillet for at sikre præcision ved loddeapplikation, hvilket forbedrer kvaliteten og holdbarheden af reparationer.
- Universel brug: Velegnet til MK-10 loddestationer og kompatibel med forskellige mærker og modeller af IC.
Tekniske specifikationer:
- 0.45 mm: 3 modeller (Xbox memory, AC82GM45, AC82P45, among others)
- 0.5 mm: 13 modeller (ATI1100, RS485M, MCP67MV-A2, 945GM, GF GO7200, among others)
- 0.6 mm: 28 modeller (XBOX GPU, PS3 GPU, VT8237, ATI9200, MX440, among others)
- 0.76 mm: 6 modeller (M1671, 855GME, 82801DBM, 845MP, among others)
Typiske anvendelser:
- Reballing af chips til Xbox- og PS3-konsoller.
- Reparation og vedligeholdelse af bundkort og elektroniske komponenter.
- Lodning af IC'er på MK-10 stationer.
Kompatibilitet: Dette sæt er kompatibelt med MK-10 loddestationer og er ideelt til reballing-arbejde på chips fra forskellige mærker og modeller, herunder komponenter fra ATI, NVIDIA, Intel og andre producenter.
Vigtig bemærkning: Dette produkt er i øjeblikket udsolgt. Vi anbefaler at se alternative produkter eller kontakte vores kundeservice for fremtidig tilgængelighed.
- Inkluderer 50 stencils til reballing og IC-lodning.
- Kompatibelt med MK-10 stationer og mange chipmodeller.
- Flere pitch-størrelser: 0.45 mm, 0.5 mm, 0.6 mm og 0.76 mm.
- Ideelt til Xbox-, PS3-konsoller og forskellige bundkort.
- Fremstillet til præcision og professionel kvalitet.
Kundespørgsmål & svar
Hvilke typer komponenter eller integrerede kredsløb er dette stencil-sæt kompatibelt med, og hvilke fordele giver det i forhold til generiske universalmodeller?
Set2 Stencils Universal til Mk-10 inkluderer 50 stencils designet til en bred vifte af BGA-chips, især GPU'er og CPU'er til konsoller (Xbox, PS3) og pc-chipsets (Intel, ATI, NVIDIA, SiS, VIA). Fordelen i forhold til generiske universalstencils er den præcise tilpasning af pitch og boldfordeling (0,45 mm, 0,5 mm, 0,6 mm og 0,76 mm) til specifikke modeller, hvilket reducerer justeringsfejl og forbedrer pålideligheden ved reballing på populære chips og veldefinerede serier.
Hvilke materialer består disse stencils af, og hvad er deres typiske tykkelse?
Stencils er fremstillet af rustfrit stål, et standardmateriale på grund af dets mekaniske styrke, gode varmeledningsevne og holdbarhed over for slid fra loddepasta og hyppig rengøring. Den typiske tykkelse ligger mellem 0,10 mm og 0,15 mm, hvilket er passende for at give stivhed og sikre korrekt overførsel af pasta under reballing-processen.
Er der særlige anbefalinger til rengøring og vedligeholdelse af stencils efter brug?
Ja, det anbefales at rengøre stencils umiddelbart efter hver brug med isopropylalkohol (minimum 90%) og fnugfri klude for at undgå tilstopning af hullerne. Brug ikke slibende materialer, som kan beskadige perforeringerne. En fuldstændig tørring forhindrer korrosion og forlænger stencilens levetid.
Hvad er præcisionsbegrænsningerne for disse stencils, når de bruges i automatiske reballing-stationer sammenlignet med manuelle enheder?
Disse stencils er, selvom de er præcise til manuelt arbejde og kompatible med mange semi-automatiske stationer, muligvis ikke helt egnede til avancerede automatiske maskiner, som kræver specifik fastgørelse pr. model og tolerancer under 0,05 mm. I sådanne tilfælde kan der opstå små afvigelser ved komponenter med speciallayout eller ikke-standard pads. Til industrielle anvendelser anbefales det at kontrollere den nøjagtige kompatibilitet.
Medfølger der en form for mærkning til hurtigt at vælge den rigtige stencil, og findes der individuelle reservedele?
Hver stencil er graveret med den relevante IC-betegnelse og pitch for at gøre identifikation i værkstedet lettere. Hos de fleste forhandlere sælges sættet dog samlet, og salg af individuelle reservedele er normalt ikke garanteret. Det anbefales at kontakte leverandøren direkte ved behov for erstatning.
Hvad bruges det universelle stencil-sæt til MK-10 til?
Dette sæt bruges til at gøre reballing og præcis lodning af IC-komponenter i elektroniske enheder lettere, især i Xbox- og PS3-konsoller.
Hvilke loddestationer er det kompatibelt med?
Det er kompatibelt med MK-10 loddestationer og giver præcis loddeapplikation på forskellige chips.
Hvor mange stencilmodeller indeholder sættet?
Det indeholder stencils til mere end 50 forskellige modeller med pitch på 0.45 mm, 0.5 mm, 0.6 mm og 0.76 mm.
Er det i øjeblikket tilgængeligt for køb?
Produktet er i øjeblikket udsolgt. Det anbefales at se alternative produkter eller kontakte kundeservice for fremtidig tilgængelighed.
Kan jeg bruge disse stencils til at reparere Xbox- og PS3-konsoller?
Ja, sættet indeholder specifikke stencils til chips i Xbox- og PS3-konsoller, hvilket gør reballing-processen lettere.
