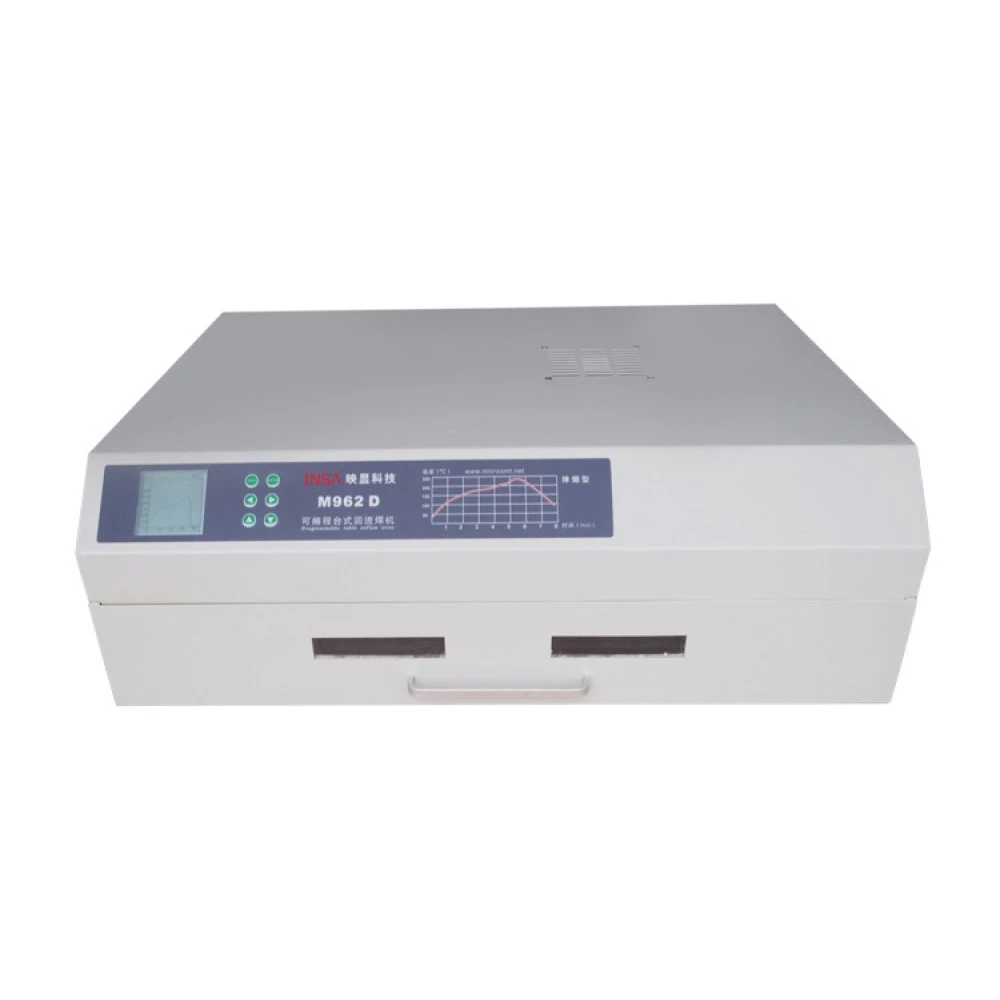

INSA M962D infrarød reflowovn med automatisk styring
Mærke: Puhui
Moms inkluderet (Ekskl. moms: 5.072,80 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 6.087,36 kr | -4% |
| 10+ | 5.960,54 kr | -6% |
| 20+ | 5.706,90 kr | -10% |
Produktbeskrivelse:
Den INSA M962D infrarøde reflowovn er et avanceret udstyr, der er udviklet til at automatisere loddeprocessen for elektroniske SMD- og BGA-komponenter. Styret af mikrocomputer tilbyder denne ovn en fuld og automatisk loddeproces, som gør betjeningen lettere og sikrer præcise og ensartede resultater takket være hurtig infrarød stråling kombineret med luftcirkulation.
Vigtige funktioner:
- Stort loddeområde: Det effektive loddeområde er 400 x 650 mm, hvilket gør det muligt at arbejde med store printkort og øger udstyrets alsidighed.
- Otte programmerbare temperaturprofiler: Giver mulighed for at vælge og gemme forskellige temperaturkurver, så den kan tilpasses forskellige loddeprocesser og materialer, inklusive kontrollerede opvarmnings- og afkølingsfunktioner.
- Høj effekt: Har en nominel effekt på 3300W, som sikrer hurtig og ensartet opvarmning gennem hele processen.

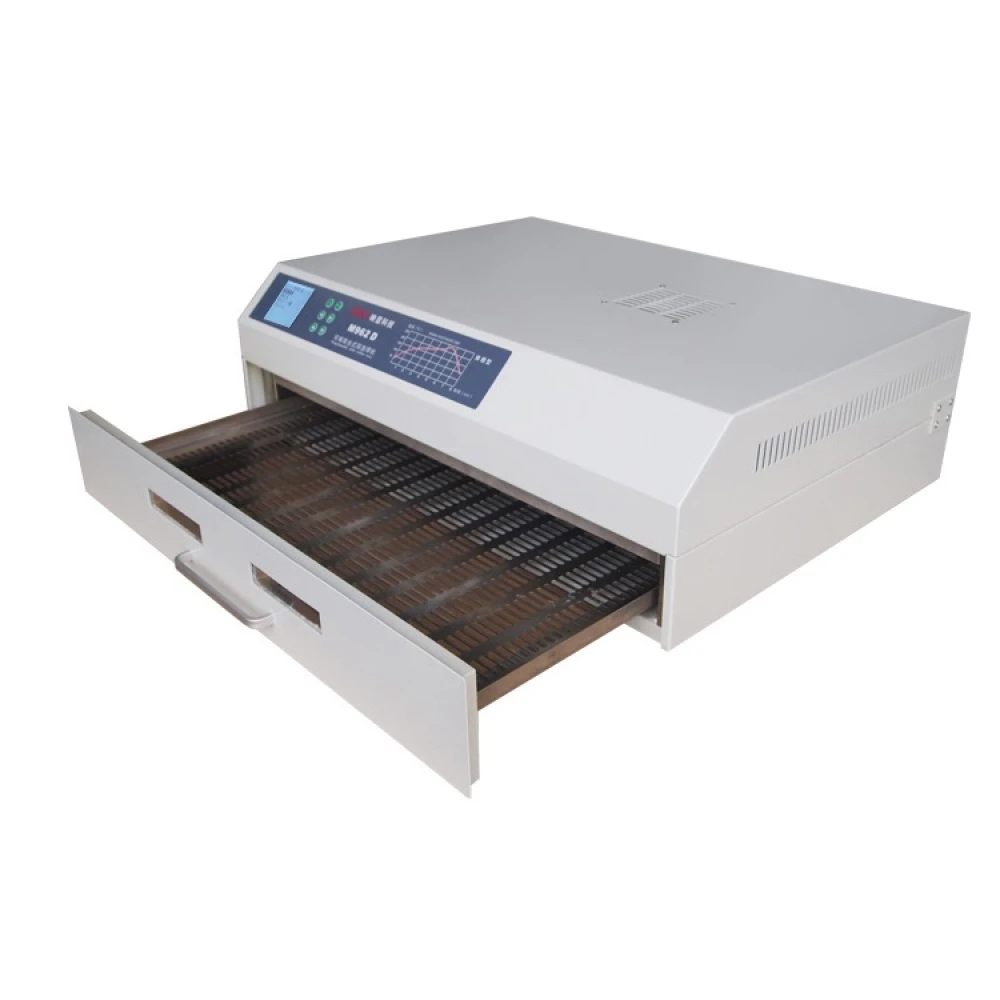

- Ergonomisk og funktionelt design: Inkluderer en skuffelignende arbejdsbænk, der gør visuel overvågning under lodning lettere. Den brugervenlige grænseflade gør betjeningen enkel, selv for operatører uden erfaring.
- Særlige funktioner: Understøtter lodning, tørring, varmebevaring, hurtig afkøling og rework, ideel til komponenter som CHIP, SOP, PLCC, QFP og BGA.
- Elektrisk kompatibilitet: Fungerer med AC110V til AC220V, 50-60Hz, og tilpasser sig forskellige arbejdsmiljøer.
Typiske anvendelser:
Denne ovn er ideel til virksomheder og værksteder, der har brug for højpræcisionslodning ved serieproduktion eller små partier. Den er især nyttig til blyfri lodning på dobbeltsidede print, BGA reballing, termisk ældning af PCB-kort og generel vedligeholdelse af elektroniske kredsløb.
Forkortede brugsanvisninger:
- Placer det emne, der skal loddes, på arbejdsbænken, og luk skuffen.
- Vælg den passende temperaturprofil i LCD-menuen, som er tilgængelig på flere sprog, herunder spansk.
- Start den automatiske loddecyklus og følg processen visuelt gennem ovnens vindue.
- Når processen er afsluttet, udfører ovnen automatisk afkøling for at sikre loddekvaliteten.
- Ved fejl kan der udføres rework ved hjælp af den ekstra opvarmningsfunktion.
Tips til optimal brug:
- Forvarm ovnen i kolde omgivelser eller ved høj luftfugtighed for at forbedre loddekvaliteten.
- Undgå at lodde komponenter med metalafskærmning eller som tåler temperaturer under 250°C.
- For at forbedre kvaliteten kan der placeres et ekstra PCB-kort på 10x10 cm under emnet, når der arbejdes med BGA.
Daglig vedligeholdelse:
- Hold arbejdsbænken og observationsvinduet rene.
- Sluk ikke ovnen umiddelbart efter brug; vent, til den er helt afkølet.
- Sørg for god ventilation af udstyret under drift.
- Frakobl udstyret, hvis det ikke skal bruges i længere perioder.
Tilgængelighed: Dette produkt er i øjeblikket ikke på lager og sælges kun på bestilling.
INSA M962D infrarøde reflowovn er en pålidelig og effektiv løsning til elektroniske loddeprocesser, der kræver præcision og automatiseret styring.
- Effektivt maksimalt loddeområde på 400x650 mm for større alsidighed
- Otte programmerbare temperaturprofiler til forskellige loddeprocesser
- Nominel effekt på 3300W med hurtig og ensartet opvarmning

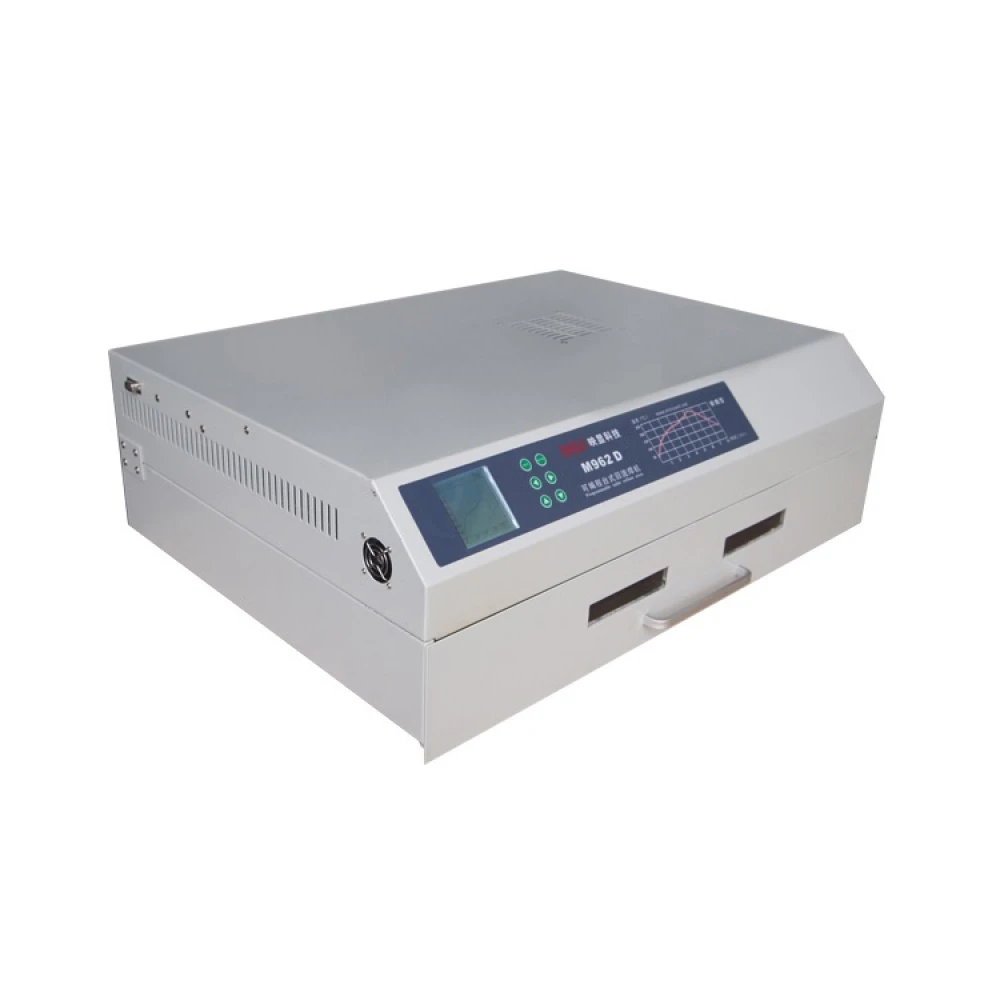

- Brugervenlig grænseflade med LCD-skærm og flersproget menu
- Funktioner til lodning, tørring, varmebevaring og hurtig afkøling
- Kompatibel med CHIP, SOP, PLCC, QFP og BGA-komponenter
- Design med skuffelignende arbejdsbænk til visuel overvågning under processen
- Strømforsyning AC110V~AC220V / 50~60Hz tilpasset forskellige miljøer
- Ideel til serieproduktion og små partier i virksomheder og værksteder
- Enkel vedligeholdelse med anbefalinger til længere levetid
Kundespørgsmål & svar
Hvilke fordele giver infrarød opvarmning sammenlignet med traditionelle konvektions-reflowovne i INSA M962d-modellen?

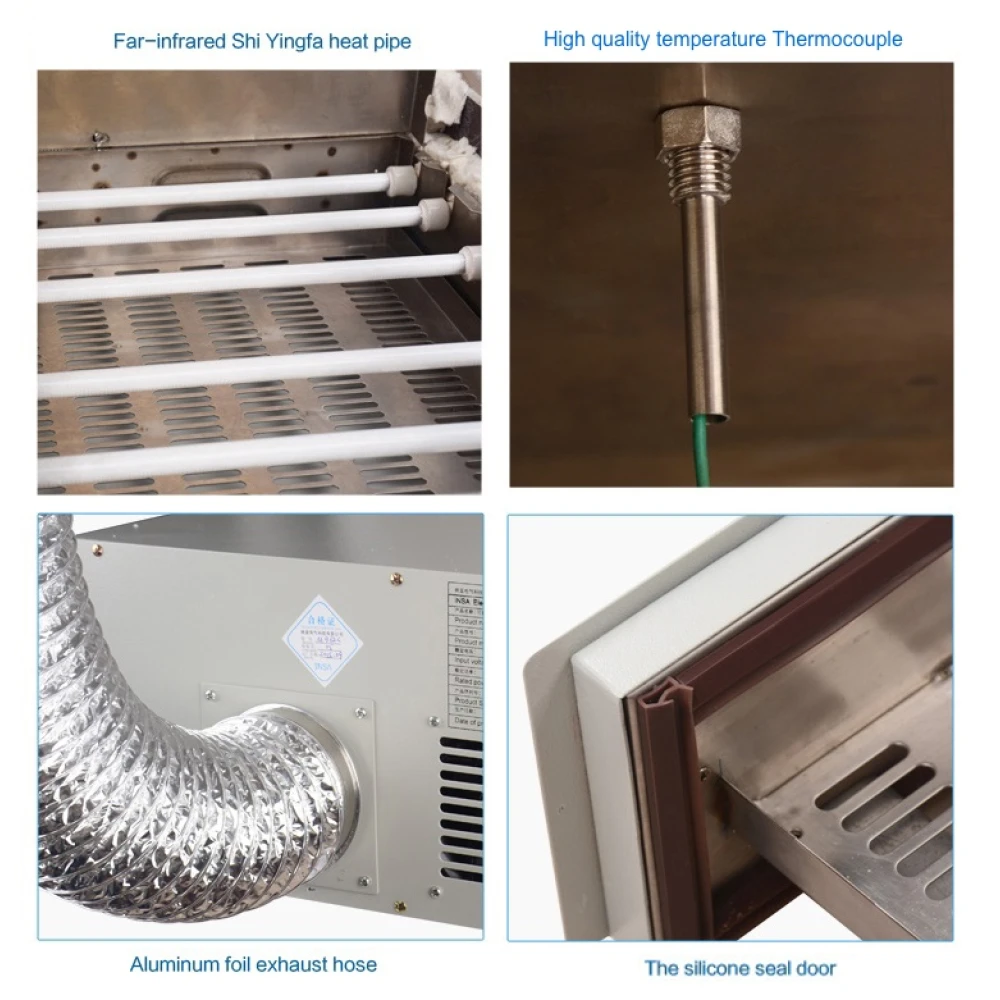

INSA M962d bruger infrarød opvarmning kombineret med tvungen ventilation. Det giver en mere ensartet temperatur og hurtig varmeoverførsel, hvilket forbedrer præcisionen i den termiske profil. Man skal dog være opmærksom på, at IR-stråling kan være mindre effektiv ved komponenter, der ligger i skygge eller er stablet, sammenlignet med systemer udelukkende med varmluft.
Hvad er de nyttige indvendige mål og den samlede vægt på INSA M962d-reflowovnen?
Det effektive indvendige loddeområde er 400 x 650 mm, hvilket passer til mellemstore og store printkort. Udstyret vejer cirka 28 kg. Disse tal kan variere en smule afhængigt af produktionsbatch.
Hvilken vedligeholdelse kræver denne ovn, og hvad er den anslåede levetid ved hyppig brug?
Grundlæggende vedligeholdelse omfatter regelmæssig rengøring af filtre og kammer, inspektion af IR-varmeelementer og blæsere. Under moderate forhold overstiger levetiden for IR-lamperne 8000 timer. Overophedning og ophobning af rester kan forkorte denne periode.
Kan man reflow-lodde flere små PCB'er samtidig i én operation?
Ja, det er muligt at placere flere små PCB'er, så længe det samlede areal ikke overstiger 400 x 650 mm, og der er tilstrækkelig afstand til luftcirkulation. Det anbefales at bruge organiseringsholdere for at undgå forskydning under processen.
Hvilke typer komponenter kan jeg lodde med INSA M962D-ovnen?
Den kan lodde små og komplekse komponenter som CHIP, SOP, PLCC, QFP og BGA, inklusive blyfri lodning og BGA reballing.
Hvad er det maksimale loddeområde, som denne ovn understøtter?
Ovnen understøtter et maksimalt effektivt loddeområde på 400 x 650 mm.
Hvilken forsyningsspænding kræver INSA M962D-ovnen?
Den fungerer med AC110V til AC220V, 50-60Hz.
Har ovnen forprogrammerede temperaturprofiler?
Ja, den har otte programmerbare temperaturprofiler til forskellige loddeprocesser og materialer.
Kan INSA M962D-ovnen købes med det samme?
Produktet er i øjeblikket ikke på lager og sælges kun på bestilling.
