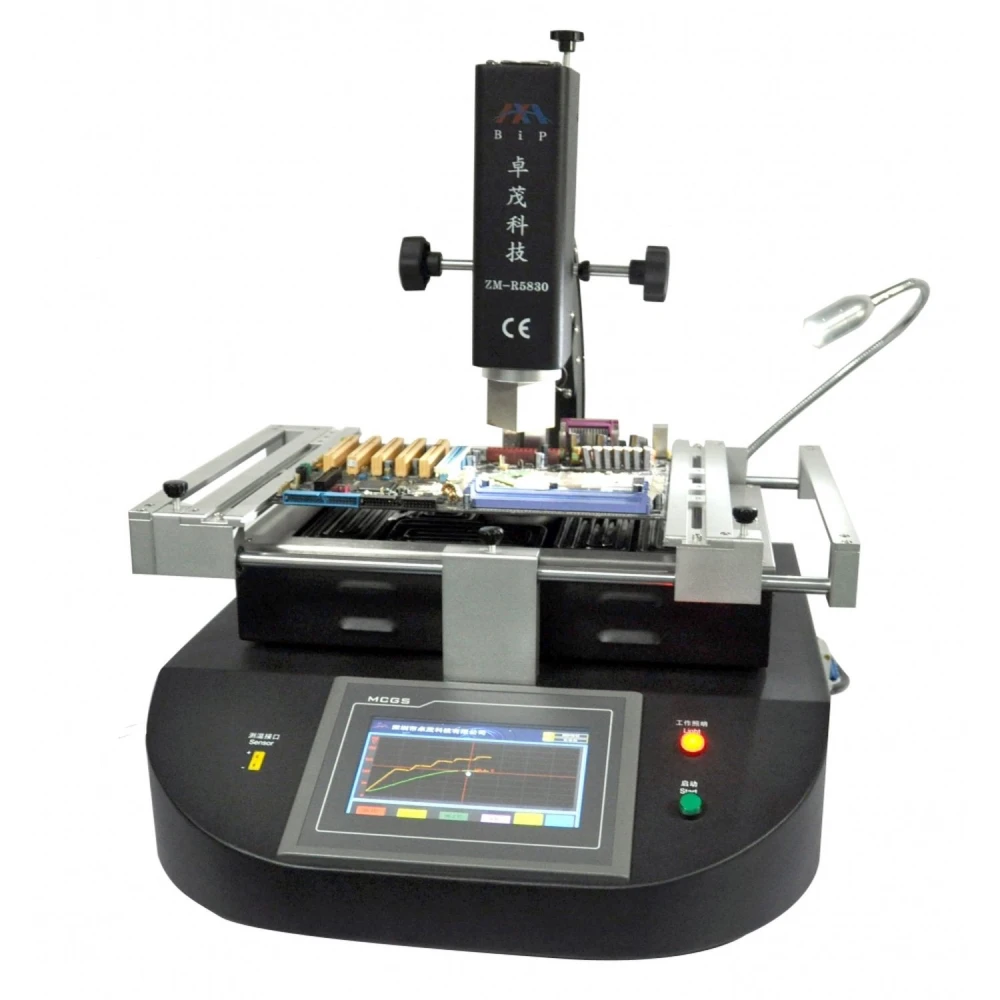

Zhuomao ZM-R5830 reballingstation: præcision og avanceret teknologi
Mærke: Zhuomao
Moms inkluderet (Ekskl. moms: 10.071,00 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 12.085,20 kr | -4% |
| 10+ | 11.833,43 kr | -6% |
| 20+ | 11.329,88 kr | -10% |
Den Zhuomao ZM-R5830 reballingstation er et professionelt værktøj designet til loddearbejde og BGA-reballing med høj præcision og effektivitet. Denne station udmærker sig ved sit præcise justeringssystem på X-, Y- og Z-aksen via en lineær skyder, som giver hurtig og nøjagtig positionering, ideelt til følsomme opgaver på PCB-kort.
Den har en high-definition touchskærm og PLC-styring, som gør det muligt at gemme flere temperaturprofiler, beskytte dem med adgangskode og nemt ændre parametre. Derudover har den en funktion til øjeblikkelig analyse af temperaturkurver for detaljeret kontrol under processen.
Stationen har tre uafhængige varmezoner: to varmluftsvarmere i den øverste og midterste del samt en infrarød (IR) varmer i bunden til ensartet forvarmning. Temperaturen styres med en præcision på ±3 °C, og den øverste varmer kan justeres frit, mens den anden kan bevæges lodret. Den nederste IR-varmer sikrer en homogen varmefordeling på kortet.
For at gøre arbejdet lettere leveres stationen med forskellige varmluftsdysser, der kan drejes 360° og fastgøres med magneter for hurtig og tilpasset udskiftning. PCB-kortet placeres via en V-rille med en fleksibel holder, der forhindrer deformation under opvarmning eller afkøling, og som er kompatibel med alle BGA-pakkestørrelser.
Derudover har den en kraftig krydsstrømsventilator, som fremskynder afkølingen af kortet og forbedrer proceseffektiviteten. Den har også en indbygget vakuumpumpe og en ekstern sugepenn til hurtig håndtering af chips.
Zhuomao ZM-R5830 stationen har lydalarmer, der viser, når aflodnings- og loddeprocesser er afsluttet, og den er CE-certificeret med nødstop og automatisk overophedningsbeskyttelse for at sikre sikker brug.
Hovedfunktioner:
- Total effekt: 4500W
- Øverste varmer: 800W
- Nederste varmere: 1200W (anden) og 2400W (tredje IR)
- Strømforsyning: AC220V ±10%, 50/60Hz
- Mål: 530×600×600 mm
- Positionering: V-rille med universel justerbar holder
- Temperaturstyring: K-type sensor, lukket kredsløb, præcision ±3 °C
- Maks. PCB-størrelse: 350×330 mm; min.: 20×20 mm
- Følsomt temperaturstyringsmodul og touchskærm fra Taiwan
- Vægt: 34 kg
Typiske anvendelser: Reparation og reballing af BGA-chips på elektronikkort, lodning af følsomme komponenter og opgaver, der kræver præcis temperaturkontrol og nøjagtig positionering.
Kompatibilitet: Kompatibel med PCB-kort i forskellige størrelser og forskellige BGA-pakker takket være den fleksible og justerbare holder.
Pt. er Zhuomao ZM-R5830 reballingstationen ikke på lager. Vi anbefaler, at du kontakter vores team for at høre om alternativer eller forventet genopfyldning.
- Høj præcision ved justering af X-, Y- og Z-aksen med lineær skyder
- HD-touchskærm med PLC-styring og gemte profiler
- Tre uafhængige varmezoner med ±3 °C kontrol
- 360° drejelige varmluftsdysser med magnet for nem udskiftning
- V-rilleholder, der hjælper med at undgå deformation af PCB
- Krydsstrømsventilator til hurtig afkøling
- Indbygget vakuumpumpe og ekstern sugepenn
- Lydalarmer ved afsluttede processer
- CE-certificering og integrerede sikkerhedssystemer
- Kompakte mål og vægt på 34 kg for stabilitet
Kundespørgsmål & svar
Hvad er mål, vægt og indhold i kassen til ZM-R5830-stationen?
Stationens omtrentlige mål er 690 mm × 630 mm × 600 mm, og vægten er omkring 55 kg. Det typiske indhold omfatter hovedenheden, sæt med varm-luft-dyser, fleksibelt V-fikseringssystem til PCB, vakuumpumpe, sugepen, strømkabler og manual. Det anbefales at bekræfte den præcise tilbehørsliste hos forhandleren.
Hvilke elektriske krav og kompatibilitetskrav arbejder ZM-R5830 med?
ZM-R5830 kræver 220 V AC (±10%), 50-60 Hz, og et maksimalt forbrug på ca. 5000 W. Den er kompatibel med en bred vifte af PCBs og alle typer BGA-kapslinger, blandt andet takket være tilpasning af dyser og holdere. Den er ikke kompatibel med 110 V-stik uden en passende transformer.
Hvilken vedligeholdelse kræver stationen, og hvilke dele er mest udsatte for slid?
Vedligeholdelsen omfatter regelmæssig rengøring af dyser og sensorer, kontrol af K-type termoelementer samt periodisk inspektion af PCB-fikseringssystemet og krydsflow-blæseren. De mest kritiske komponenter er typisk varmeelementer og sensorer, som der findes reservedele til.
Har ZM-R5830-stationen anerkendte certificeringer eller sikkerhedsbeskyttelser?
Ja, ZM-R5830 har CE-certificering, nødstop og dobbelt overophedningsbeskyttelse og overholder europæiske industrielle elektriske sikkerhedsstandarder, hvilket reducerer risikoen ved drift og skader som følge af termiske fejl.
Hvilken temperaturstyring har Zhuomao ZM-R5830 reballingstationen?
Den har lukket temperaturstyring med K-type sensor og en præcision på ±3 °C, hvilket giver uafhængig og præcis opvarmning i hver zone.
Hvilken maksimal PCB-størrelse kan denne station håndtere?
Den kan arbejde med PCB-kort op til 350×330 mm og en minimumsstørrelse på 20×20 mm.
Har stationen et sikkerhedssystem?
Ja, den har CE-certificering, nødstop, automatisk slukning og dobbelt overophedningsbeskyttelse.
Kan den købes med det samme?
Zhuomao ZM-R5830 er i øjeblikket udsolgt. Vi anbefaler at spørge om alternativer eller forventet genopfyldning.
Hvilket tilbehør medfølger for at gøre loddearbejdet lettere?
Den leveres med 360° drejelige varmluftsdysser med magnet, justerbar PCB-holder, køleventilator, vakuumpumpe og sugepenn.
