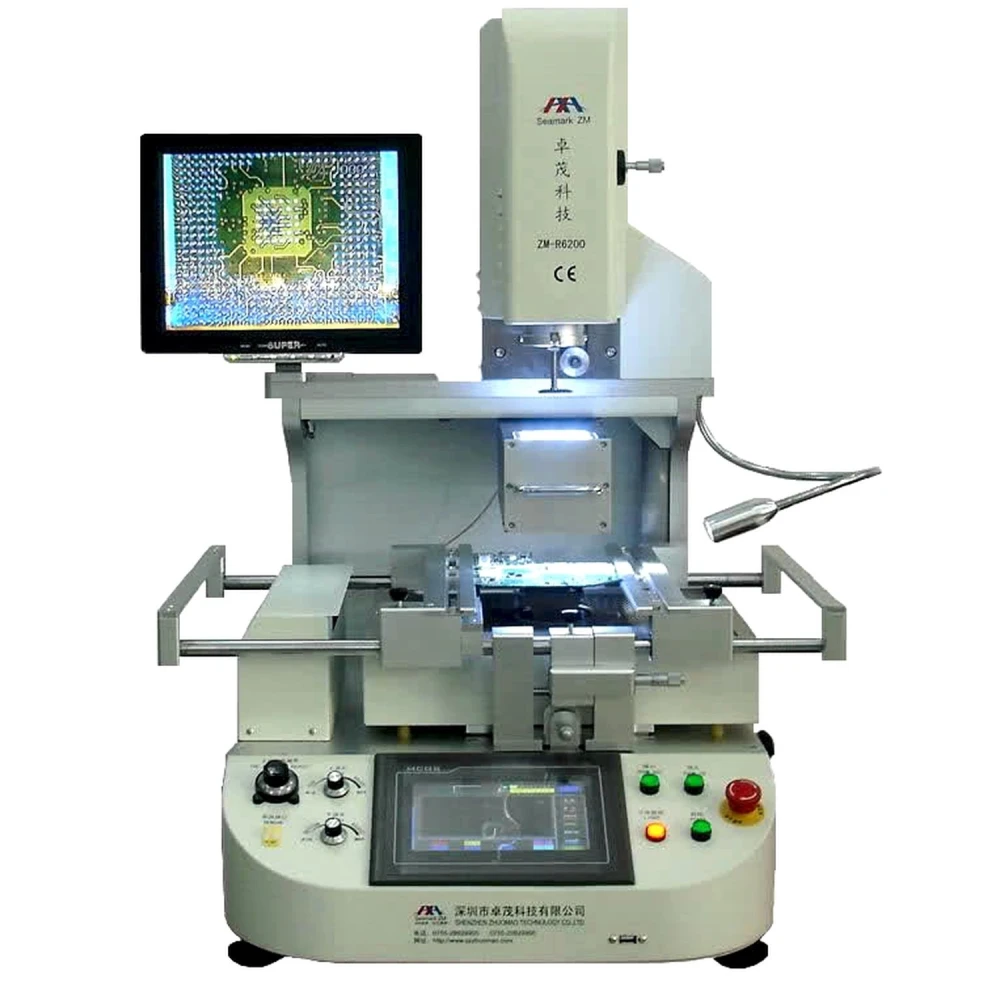

Zhuomao ZM-R6200-C: professionel lodde- og reworkstation på bestilling
Mærke: Zhuomao
Moms inkluderet (Ekskl. moms: 37.300,00 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 44.760,00 kr | -4% |
| 10+ | 43.827,50 kr | -6% |
| 20+ | 41.962,50 kr | -10% |
Den Zhuomao ZM-R6200-C er en professionel lodde- og reworkstation til specialiserede opgaver som BGA-reballing og reparation af store elektroniske printkort. Denne station udmærker sig ved høj præcision, alsidighed og avanceret teknologi, som sikrer optimale resultater ved lodde- og aflodningsprocesser.
Designet til professionelle brugere er denne station kendetegnet ved sit PCL-styringssystem og en højopløselig touchskærm, der gør det muligt at gemme flere temperaturprofiler med adgangskodebeskyttelse. Derudover har den øjeblikkelig analyse af temperaturkurver for detaljeret kontrol under processen.
Hovedfunktioner:
- Præcis bevægelse på X-, Y- og Z-aksen takket være en adoptliner-skyder, som gør finjustering og hurtig positionering nemmere.
- Tre uafhængige varmezoner: to varmluftvarmere og en infrarød forvarmer, med temperaturkontrol med en præcision på ±3 °C.
- 360° roterende varmluftdyser med magnet for nem montering og udskiftning, tilpasset forskellige behov.
- Importeret K-type termoelement med høj præcision, lukket kredsløbsstyring og automatisk temperaturkompensationssystem.
- PCB-holder med V-rille og fleksibel fastgørelse, som beskytter printkortet under opvarmning og afkøling, kompatibel med alle BGA-pakkestørrelser.
- Krydsflowventilator til hurtig afkøling af printkortet, hvilket øger arbejdseffektiviteten.
- Integreret vakuumpumpe og ekstern sugepenn til hurtig håndtering af chips.
- CCD-visionssystem, der giver præcis visuel kontrol under lodde- og aflodningsprocessen.
- Stort opvarmningsområde egnet til store printkort, herunder laptops, spillekonsoller, servere og smart-tv'er.
- CE-certificering med nødstop og automatisk beskyttelse mod overophedning og unormale strømafbrydelser.
Tekniske specifikationer:
| Parameter | Detalje |
|---|---|
| Total effekt | 5600 W |
| Øverste varmer | 800 W |
| Nederste varmer | Anden varmer 800 W, tredje IR-varmer 3900 W |
| Strømforsyning | AC 220V ±10%, 50/60 Hz |
| Mål | 640 × 630 × 900 mm |
| Positionering | V-rille med justerbar holder i alle retninger via ekstern universalfastgørelse |
| Temperaturkontrol | K-type sensor, lukket kredsløb, uafhængig, præcision ±3 °C |
| Kompatibel PCB-størrelse | Minimum 20×20 mm, maksimum 570×370 mm |
| Elektrisk styring | Meget følsomt temperaturstyringsmodul, touchskærm fra Taiwan, kompatibel med PLC Mitsubishi Fx2n |
| Nettovægt | 70 kg |
Typiske anvendelser:
- Reparation og reballing af BGA-chips på elektroniske printkort.
- Lodning og aflodning af komponenter på store printkort.
- Reparation af elektroniske enheder som laptops, spillekonsoller, servere og smart-tv'er.
Kompatibilitet: Denne station er kompatibel med flere temperaturprofiler og BGA-pakker i alle størrelser samt egnet til printkort i forskellige dimensioner og typer af elektroniske enheder.
Vigtig bemærkning: Dette produkt er tilgængeligt kun på bestilling. Vær opmærksom på leveringstider og tjek tilgængelighed, før du gennemfører dit køb.
- Total effekt på 5600W for effektiv opvarmning.
- Tre uafhængige varmezoner med præcis kontrol på ±3 °C.
- HD-touchskærm med PCL-styring og gemte temperaturprofiler.
- CCD-visionssystem til visuel kontrol under lodning og aflodning.
- Justerbar PCB-holder med V-rille, der hjælper med at undgå deformation.
- Integreret vakuumpumpe og sugepenn til hurtig chiphåndtering.
- Stort opvarmningsområde til store printkort og forskellige enheder.
- CE-certificering med beskyttelsessystemer og nødstop.
- Kompatibel med PLC Mitsubishi Fx2n og avanceret elektrisk styring.
- Kun tilgængelig på bestilling, tjek leveringstider.
Kundespørgsmål & svar
Hvilke fordele giver Zhuomao Zm-R6200-C-stationen sammenlignet med andre BGA-stationer med hensyn til temperaturstyring og positioneringspræcision?
Zhuomao Zm-R6200-C udmærker sig ved præcis temperaturstyring via tre uafhængige zoner (to varmluft og en nederste IR), som holder variationerne inden for ±3 °C. X-Y-Z-aksessystemet med lineære skinner muliggør både fine og hurtige justeringer, hvilket øger justeringspræcisionen sammenlignet med konventionelt manuelt justerbart udstyr. Det giver lavere risiko for skader ved overophedning og bedre gentagelsesnøjagtighed i komplekse BGA-rework-processer.
Hvad er stationens mål, vægt og hovedmaterialer, og hvad følger præcist med i kassen ved modtagelse?
Zhuomao Zm-R6200-C-stationen har omtrentlige mål på 660 mm × 610 mm × 600 mm og en vægt på omkring 45-50 kg, afhængigt af tilbehør. Den er primært fremstillet af industrialuminium og stål, hvilket sikrer robusthed. Standardpakken indeholder normalt hovedstationen, touchskærm, et basis-sæt varmluftsdysser, strømkabel, type K-termokobler, mindre værktøj og brugermanual. Det anbefales at bekræfte den præcise pakke med distributøren, da konfigurationen kan variere efter ordre.
Hvilke typer strømforsyninger og spænding er Zm-R6200-C kompatibel med, og hvad er de elektriske krav for sikker installation?
Zm-R6200-C kræver generelt en enfaset 220-240 V AC, 50/60 Hz strømforsyning med en anslået maksimal belastning på 5,5 kW. Stikkontakten skal have tilstrækkelig kapacitet og pålidelig jordforbindelse. For sikker installation anbefales en dedikeret afbryder og overholdelse af lokale IEC-standarder eller tilsvarende for laboratoriemaskiner.
Hvilken forebyggende vedligeholdelse kræver denne station, og hvordan skal den rengøres for at sikre lang levetid?
Forebyggende vedligeholdelse omfatter månedlig kontrol og rengøring af dyser, temperatursensorer og luftfiltre. Det er vigtigt regelmæssigt at kontrollere de lineære skinner og smøre dem i henhold til producentens specifikationer. Rengøring skal udføres med en blød, tør klud; brug ikke aggressive opløsningsmidler. En periodisk kontrol af kabler og forbindelser hjælper med at forebygge elektriske fejl. Disse rutiner forlænger levetiden og reducerer nedetid.
Findes der reservedele eller eftermarkedssupport til Zm-R6200-C, og hvad er den typiske garantiperiode?
Stationen har reservedele til dyser, termokoblere, skærme og varmeenheder, som normalt håndteres af autoriserede distributører. Den typiske garantiperiode er 12 måneder fra købsdatoen og dækker fabrikationsfejl, men dette skal verificeres hos leverandøren. Eftermarkedssupport omfatter ofte teknisk rådgivning og levering af dele i flere år, afhængigt af producentens tilgængelighed.
Er Zhuomao ZM-R6200-C tilgængelig til levering med det samme?
Nej, denne station er kun tilgængelig på bestilling, så det anbefales at tjekke leveringstider før køb.
Hvilke PCB-størrelser kan denne station håndtere?
Den kan håndtere printkort fra 20×20 mm op til maksimalt 570×370 mm.
Hvilken type temperaturstyring bruger stationen?
Den bruger en K-type sensor med lukket kredsløbsstyring og en præcision på ±3 °C for hver uafhængig varmezone.
Hvilke anvendelser er denne station ideel til?
Den er ideel til BGA-reballing, lodning og aflodning af komponenter på store printkort samt reparation af enheder som laptops, konsoller og servere.
Har den sikkerhedsbeskyttelse?
Ja, den har CE-certificering, nødstop, automatisk beskyttelse mod overophedning og slukning ved uheld.
