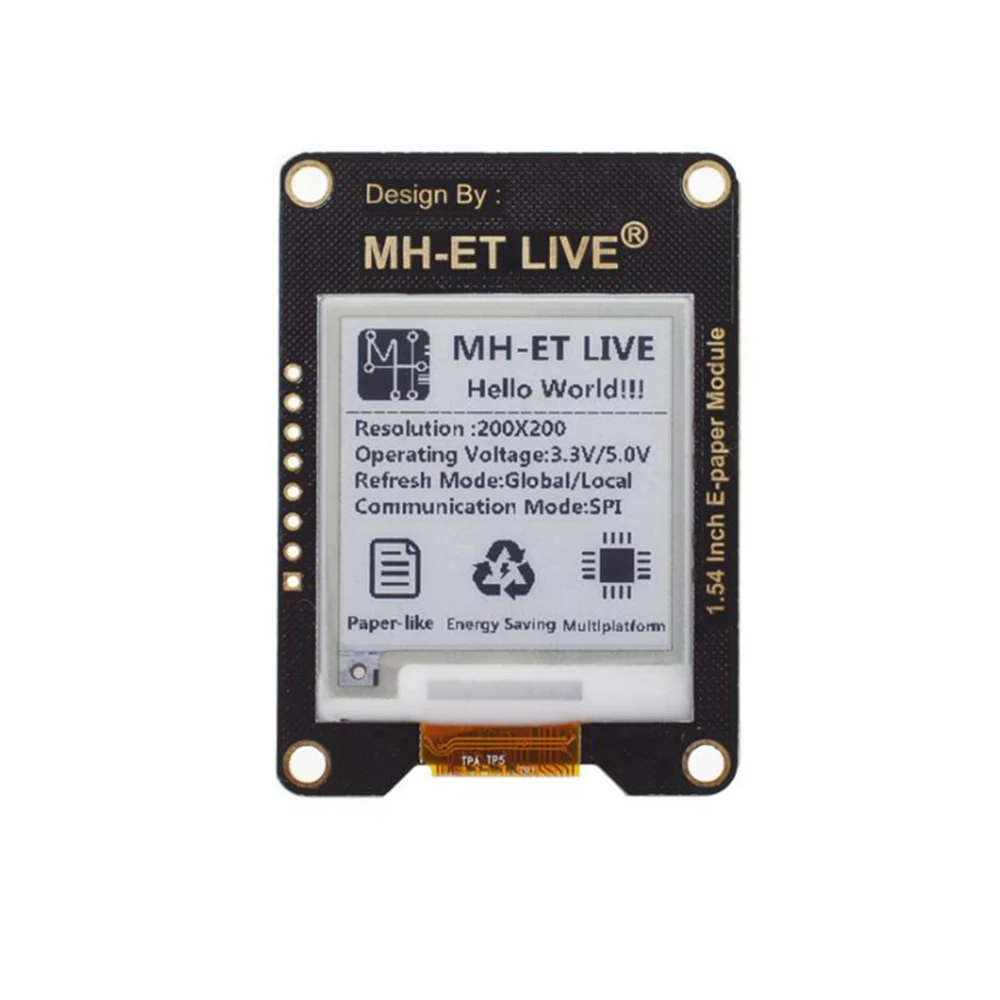

1,54" ePaper-modul med SPI til Raspberry, Arduino og STM32

Det 1.54 pulgadas ePaper-modul med SPI-interface er en e-ink-skærm (ePaper/eInk), der er designet til at give en klar og effektiv visning i elektroniske projekter. Modulet er kompatibelt med populære platforme som Raspberry Pi, Arduino og STM32, hvilket gør integrationen i forskellige udviklinger nemmere.

Denne type skærm udmærker sig ved sit lave energiforbrug, da den kun kræver strøm under opdatering af billedet. Når grafikken først er indlæst, bevarer skærmen billedet uden behov for konstant strømforsyning, hvilket gør den til et ideelt valg til enheder, der kræver lavt forbrug og lang batterilevetid.

Den anvendte teknologi er den mikroindkapslede elektroforetiske skærm (MED), som bruger små kugler med ladede pigmenter suspenderet i transparent olie. Disse pigmenter bevæger sig i forhold til den elektriske ladning for at danne synlige billeder, der reflekterer det omgivende lys og eliminerer behovet for baggrundsbelysning. Dette giver fremragende synlighed selv i direkte sollys med en bred betragtningsvinkel på over 170°.

Vigtige egenskaber

• Skærmstørrelse: 1.54 pulgadas (27,6 mm × 27,6 mm)
• Opløsning: 200 × 200 pixels med punktafstand på 0,138 × 0,138 mm
• Kommunikationsinterface: 3- eller 4-leder SPI
• Driftsspænding: 3.3V / 5V kompatibel med Arduino uden behov for ekstra konvertering
• Farver: Sort og hvid med 2 gråtoneniveauer
• Energiforbrug: 26.4mW under opdatering, mindre end 0.017mW i standby
• Opdateringstid: Delvis 0.3s, fuld 2s
• Modulets mål: 55 mm × 39,4 mm

Anvendelse og kompatibilitet

Dette modul er perfekt til projekter, der kræver en læsbar skærm udendørs og med lavt forbrug, såsom e-læsere, IoT-enheder, smartwatches, elektroniske etiketter og informationspaneler. Kompatibiliteten med Raspberry Pi, Arduino og STM32 gør det velegnet til en bred vifte af applikationer og prototyper.

Pakken indeholder 1.54 pulgadas ePaper-skærmmodulet, klar til integration. For at gøre brugen lettere kan du finde mere information og kodeeksempler på Waveshare Wiki.

• 1,54" e-ink-skærm med opløsning på 200x200 pixels
• 3- eller 4-leder SPI-interface kompatibelt med Raspberry Pi, Arduino og STM32
• Driftsspænding 3.3V / 5V uden behov for ekstra konvertere
• Lavt strømforbrug: bruger kun strøm ved opdatering af skærmen
• Høj synlighed i sollys med betragtningsvinkel >170°
• Hurtig delvis opdatering på 0.3 sekunder og fuld opdatering på 2 sekunder
• Kompakte mål: 55 mm × 39,4 mm, ideel til bærbare projekter
