Hantek 6022BL USB digitalt oscilloskop 16 kanaler 20 MHz

Det Hantek 6022BL oscilloskop er en digital USB-enhed designet til professionelle og elektronikentusiaster, der har brug for et kompakt, bærbart og kraftfuldt værktøj til signalanalyse og måling. Dette oscilloskop kombinerer digitale lagringsfunktioner og en 16-kanals logikanalysator, hvilket gør fejlfinding og udvikling i elektroniske og digitale systemer lettere.

Dets kabinet i anodiseret aluminium giver holdbarhed og beskyttelse, mens den standard USB 2.0-grænseflade muliggør enkel tilslutning uden behov for ekstra strømkabler og fungerer direkte med bærbare eller stationære computere.

Hovedfunktioner

• Kanaler: 2 kanaler til oscilloskop og 16 kanaler til logikanalysator.
• Båndbredde: 20 MHz, velegnet til en bred vifte af elektroniske anvendelser.
• Samplingshastighed: 48 MS/s i realtid, hvilket sikrer præcis signalopsamling.
• Vertikal opløsning: 8 bits for en klar og detaljeret visning af bølgeformer.
• Forstærkningsområde: 20 mV til 5 V i 8 trin, tilpasset forskellige signalniveauer.
• Indgangsimpedans: 1 MΩ med 25 pF, standard for præcise målinger.
• Indgangsbeskyttelse: Diode clamping for at beskytte enheden mod overbelastning.
• Trigger-tilstande: Auto, Normal og Single med justering af niveau og hældning (+/-) for fuld kontrol over optagelsen.
• Kompatibilitet: Kompatibel med Windows 2000, NT, XP, Vista og Windows 7.
• Matematiske funktioner: FFT, addition, subtraktion, multiplikation og division til avanceret signalanalyse.
• Visning: Viser bølgeformer med muligheder for gennemsnit, persistence og intensitet.
• Medfølgende software: CD med software og drivere, brugermanual og USB-kabel til hurtig tilslutning.

Typiske anvendelser

Dette oscilloskop er ideelt til teknikere, ingeniører og studerende, der arbejder med elektroniske kredsløb, hardwareudvikling, reparation og diagnosticering af digitale og analoge systemer. Den 16-kanals logikanalysator gør det muligt at undersøge komplekse digitale signaler, mens den digitale lagringsfunktion letter detaljeret analyse og dokumentation.

Kompatibilitet og bærbarhed

Hantek 6022BL er designet til at fungere med PC'er under Windows, hvilket gør den velegnet til brug i laboratoriet eller i felten takket være den kompakte størrelse og lave vægt. USB-tilslutningen eliminerer behovet for eksterne strømforsyninger og øger brugskomforten og fleksibiliteten.

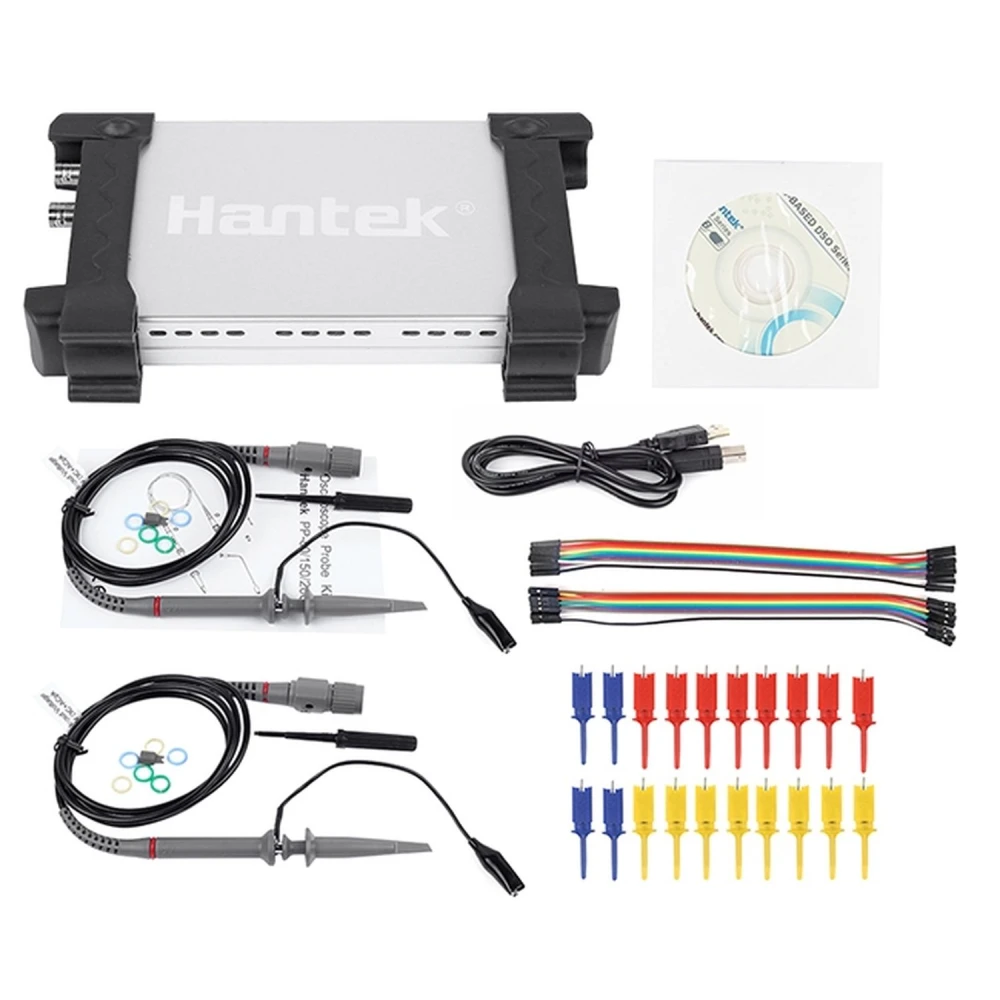

Pakkens indhold

• PC-baseret digitalt Hantek USB-oscilloskop
• Software og drivere på CD
• 2 clip-sonder
• USB-kabel til tilslutning

Dette udstyr er en professionel og prisvenlig løsning til dem, der søger et pålideligt digitalt USB-oscilloskop og logikanalysator med avancerede funktioner og nem betjening.

• 2 kanaler til oscilloskop og 16 kanaler til logikanalysator
• 20 MHz båndbredde til præcise signaler
• 48 MS/s samplingshastighed i realtid
• 8-bit vertikal opløsning for klare detaljer
• Forstærkningsområde fra 20 mV til 5 V i 8 trin
• Indgangsimpedans på 1 MΩ og 25 pF
• Trigger-tilstande Auto, Normal og Single med niveaujustering
• Matematiske funktioner: FFT, addition, subtraktion, multiplikation og division
• Kompatibel med Windows 2000/NT/XP/Vista/7
• Inkluderer software, manual, sonder og USB-kabel
