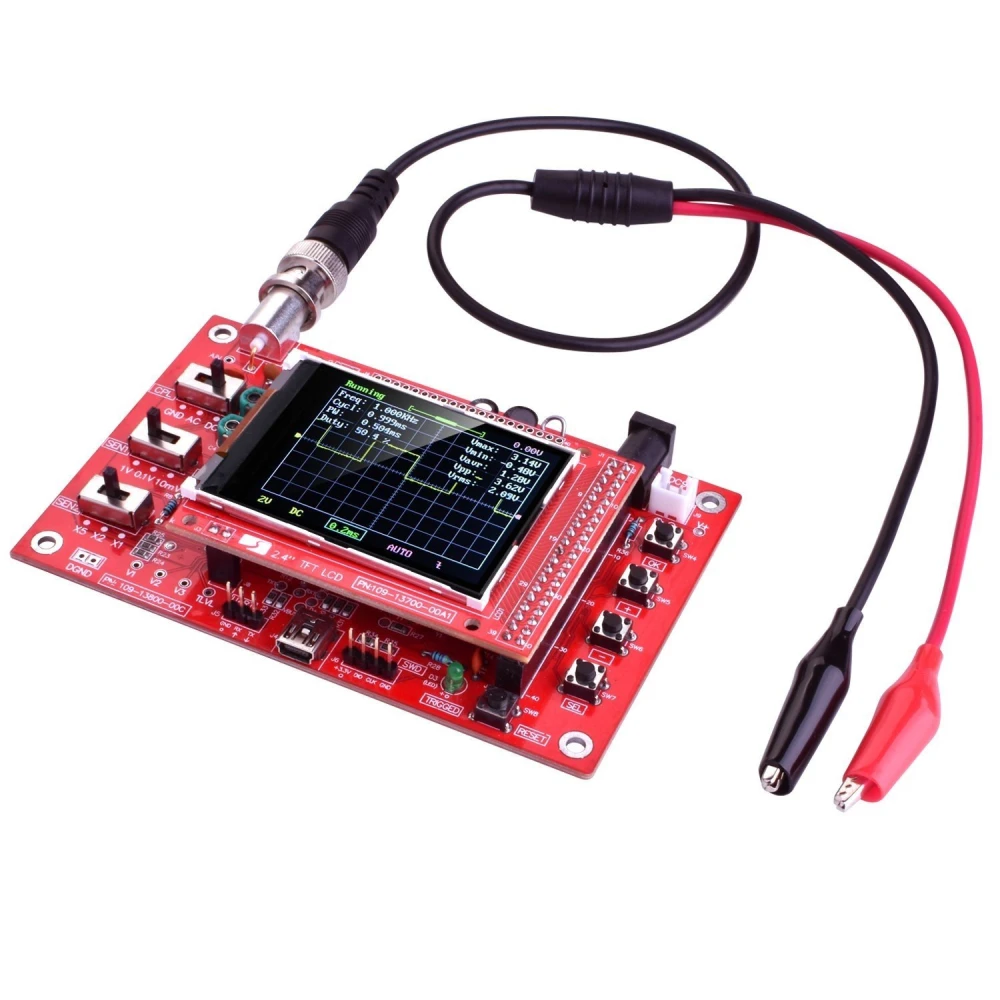

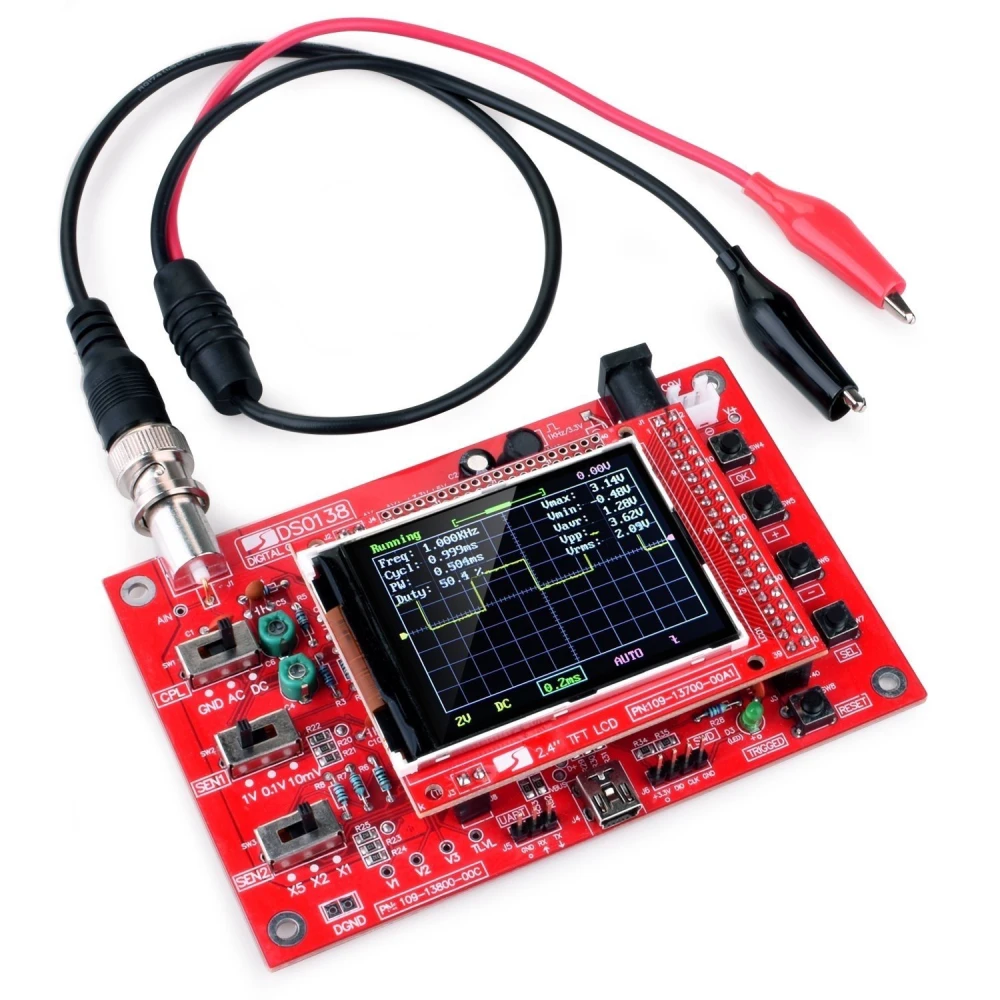

Digitalt oscilloskop DSO138 samlet med 2.4" TFT-skærm og probe

Det Digitale oscilloskop DSO138 samlet er et vigtigt måleinstrument for både hobbyfolk og professionelle inden for elektronik, der ønsker præcision og brugervenlighed i en kompakt enhed, der er klar til brug.

Dette oscilloskop har en 2.4 tommer TFT LCD-skærm med en opløsning på 320x240 pixels og mulighed for at vise 262,000 farver, hvilket gør det nemt at se bølgeformer tydeligt. Udstyret med en ARM Cortex-M3-processor tilbyder det realtids-sampling på op til 1Msps, så signaler kan opfanges med en analog båndbredde på op til 200 KHz.

Enheden har én kanal med justerbar følsomhed fra 10mV/Div til 5V/Div, med en følsomhedsfejl på under 5%, hvilket sikrer pålidelige målinger. Den maksimale indgangsspænding er 50V peak, og oscilloskopet tilbyder DC-, AC- og GND-kobling for at tilpasse sig forskellige signaltyper.

Blandt de tekniske specifikationer er:

• Kanal: 1
• Analog båndbredde: 0 - 200 KHz
• Følsomhed: 10mV/Div - 5V/Div
• Følsomhedsfejl: < 5%
• Opløsning: 12 bits
• Maksimal indgangsspænding: 50V peak
• Koblingsindstillinger: DC, AC, GND
• Maksimal samplingrate: 1Msps
• Tidsbase: 10us/Div - 500s/Div
• Registreringslængde: 1024 punkter
• Trigger-tilstande: Automatisk, Normal, Single
• Trigger-typer: stigende og faldende flanke
• Triggerposition fast i midten af buffer
• Strømforsyning: 9V DC (område 8 til 12V)
• Forbrug: 120mA
• Mål: 117mm x 76mm x 15mm

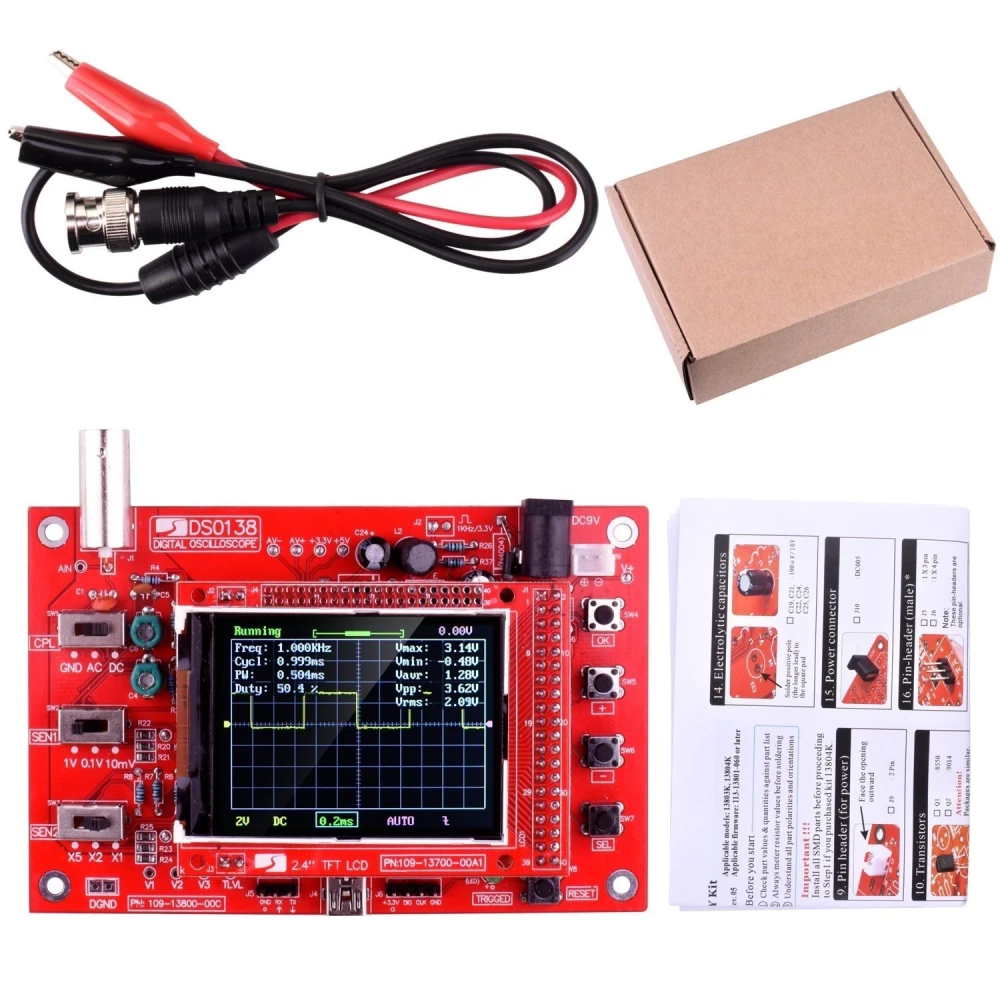

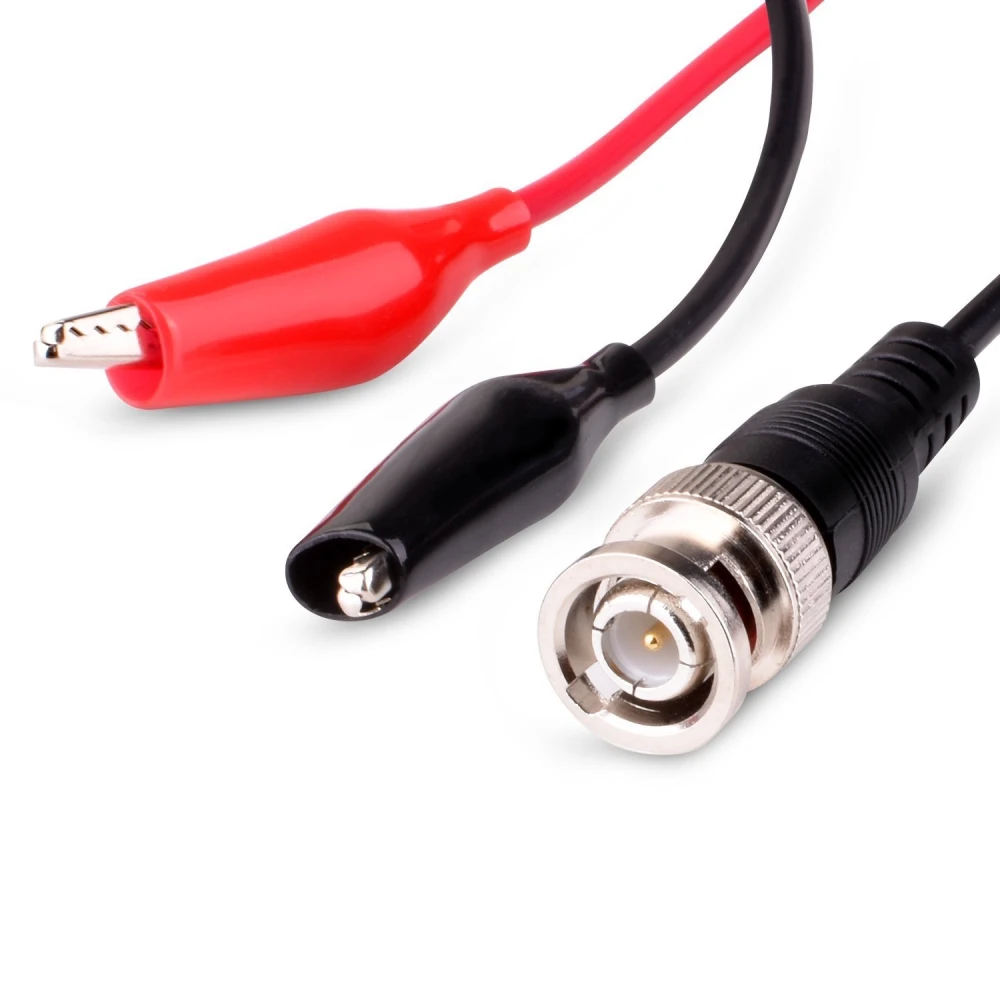

Dette oscilloskop leveres fuldt samlet og loddet fra fabrikken, klar til øjeblikkelig brug, så du slipper for montering eller kompliceret opsætning. Derudover medfølger proben og de nødvendige kabler, så du hurtigt og effektivt kan begynde at måle.

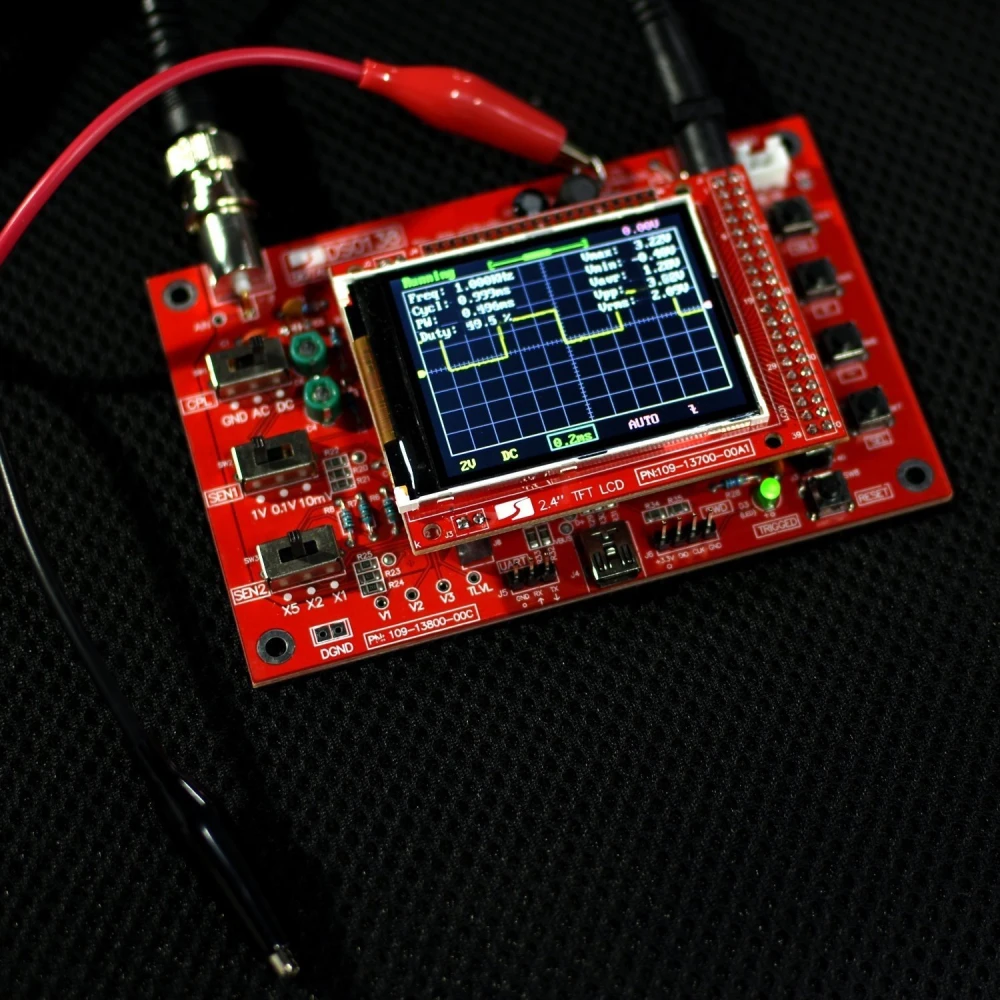

Det er ideelt til visning og analyse af elektriske signaler i elektronikprojekter, reparation af kredsløb, undervisning og eksperimenter. Den kompakte størrelse og det lave strømforbrug gør det velegnet til brug i laboratoriet, værkstedet eller i felten.

Det digitale oscilloskop DSO138 er kompatibelt med forskellige elektroniske anvendelser, der kræver analyse af lavfrekvente signaler og præcis måling af parametre som periode, pulsbredde, frekvens, maksimum, minimum og peak-to-peak-spænding.

Samlet set tilbyder dette udstyr en økonomisk, praktisk og pålidelig løsning til dig, der har brug for et samlet digitalt oscilloskop med avancerede funktioner og nem betjening.

• 2.4" TFT LCD-skærm med opløsning 320x240 og 262K farver
• ARM Cortex-M3-processor til realtids-sampling på 1Msps
• Én kanal med justerbar følsomhed fra 10mV/Div til 5V/Div
• Analog båndbredde fra 0 til 200 KHz
• 12-bit opløsning for præcise målinger
• DC-, AC- og GND-kobling
• Maksimal indgangsspænding på 50V peak
• Trigger-tilstande: automatisk, normal og single
• Registreringslængde på 1024 punkter
• 9V DC strømforsyning med forbrug på 120mA
• Kompakte mål: 117mm x 76mm x 15mm
• Samlet produkt klar til brug med probe og kabler inkluderet
