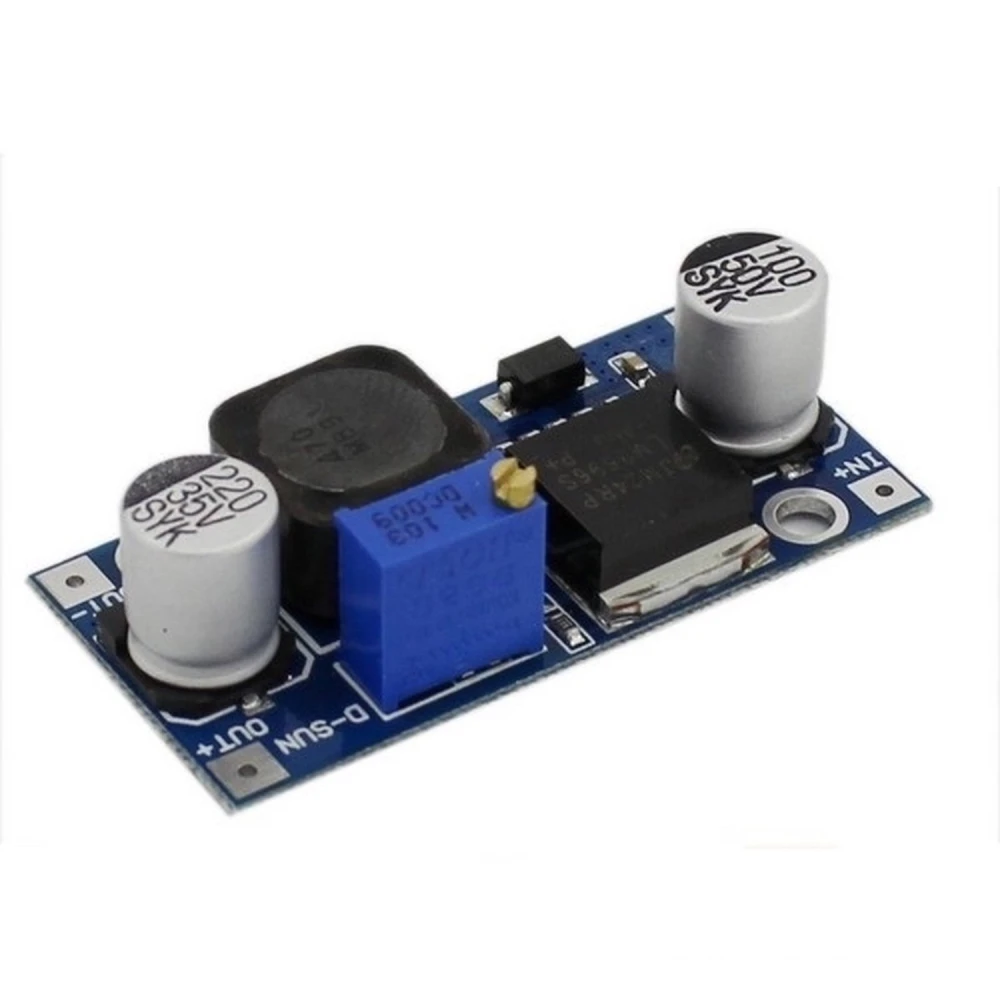

LM2596 DC-DC konverter: justerbar strømforsyning til elektronik og Arduino
Mærke: satkit
18,65kr
Moms inkluderet (Ekskl. moms: 14,92 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 17,90 kr | -4% |
| 10+ | 16,97 kr | -9% |
| 20+ | 13,99 kr | -25% |
Kun 2 tilbage på lager - bestil snart!
Standardlevering
Tir, Maj 19 - Tor, Maj 21
Ekspreslevering
Fre, Maj 15 - Man, Maj 18
30 dages returret
Gratis returnering inden for 30 dage
Sikker transaktion
Share:
Gratis levering
Fragt fra 37 kr
Nem returnering
30 dages returret
Sikker betaling
100% sikker checkout
Kvalitetsgaranti
Kun originale produkter
LM2596 DC-DC konverteren er et Step Down (nedtrappende) spændingsreguleringsmodul, der giver en justerbar udgangsspænding mellem 1,25V og 30V fra en strømforsyning med højere spænding, fra 4,5V til 35V. Dette modul bruges i vid udstrækning i elektronik- og Arduino-projekter på grund af dets høje effektivitet og evne til at levere op til 3A jævnstrøm med passende varmeafledning.
Dette modul er baseret på LM2596-regulatoren, som er en switchende regulator, hvilket betyder, at den er langt mere effektiv end traditionelle lineære regulatorer, især når forskellen mellem indgangs- og udgangsspænding er betydelig. Den maksimale effektivitet kan nå op til 92%, hvilket reducerer varmeudviklingen og forbedrer systemets energieffektivitet.
Hovedfunktioner
- Justerbar udgangsspænding: fra 1,25V til 30V DC.
- Indgangsspænding: 4,5V til 35V DC.
- Maksimal udgangsstrøm: 3A med køleplade.
- Ripple i udgangsspænding: 30mV, hvilket sikrer en stabil og ren udgang.
- Switchfrekvens: 150KHz for effektiv regulering.
- Konverteringseffektivitet: op til 92%, hvilket minimerer energitab.
- Belastningsregulering: ±0,5% for at holde spændingen konstant under forskellige belastninger.
- Spændingsregulering: ±2,5% for stabil udgang.
- Driftstemperatur: fra -40ºC til +85ºC.
- Kompakte mål: 48mm x 23mm x 14mm, ideel til integration i projekter.
Typiske anvendelser
Denne konverter er ideel til at forsyne Arduino-baserede projekter og andre mikrocontrollere, der kræver en specifik og stabil spænding. Den er også nyttig til at forsyne elektroniske kredsløb, der har brug for en reguleret og effektiv strømforsyning, såsom sensorer, kommunikationsmoduler og bærbare enheder.
Muligheden for at justere spændingen gør det nemt at tilpasse modulet til forskellige behov og understøtter eksperimenter og udvikling af elektroniske prototyper.
Kompatibilitet
Kompatibel med en bred vifte af DC-strømforsyninger inden for det angivne spændingsområde. Den er især nyttig i Arduino- og DIY-elektronikprojekter, hvor der kræves en reguleret og effektiv strømforsyning.
- Justerbar udgangsspænding fra 1,25V til 30V DC
- Indgangsspænding fra 4,5V til 35V DC
- Maksimal udgangsstrøm på 3A med køleplade
- Høj konverteringseffektivitet op til 92%
- Lavt ripple på udgangen, 30mV for et stabilt signal
- Switchfrekvens på 150KHz
- Belastningsregulering ±0,5% og spændingsregulering ±2,5%
- Driftstemperatur fra -40ºC til +85ºC
- Kompakte mål: 48mm x 23mm x 14mm
Kundespørgsmål & svar
Hvilke fordele giver denne LM2596-konverter i forhold til traditionelle lineære regulatorer i Arduino-projekter?
LM2596 bruger switch-mode regulering (step-down), hvilket gør det muligt at opnå virkningsgrader på op til 92%, især nyttigt når forskellen mellem ind- og udgangsspænding er stor. Det betyder mindre varmeafgivelse og længere driftstid i batteridrevne projekter sammenlignet med lineære regulatorer, der omsætter overskydende energi til varme.
Hvilken reel strøm kan konverteren arbejde med uden ekstra køleprofil?
Uden ekstra køleprofil bør den anbefalede kontinuerlige strøm ikke overstige cirka 2 A, da LM2596 derfra kan nå temperaturer, som påvirker levetid og stabilitet negativt. Ved strømme op til 3 A er det nødvendigt at forbedre varmeafledningen.
Hvilke typiske problemer kan opstå under installationen, og hvordan kan de undgås?
Hyppige fejl omfatter omvendt indgangspolaritet, justering af potentiometeret uden for det tilladte område eller overbelastning af modulet (over 3 A). Disse situationer kan beskadige konverteren. Det anbefales altid at kontrollere polariteten, kalibrere spændingen med et multimeter før tilslutning af belastningen og sikre, at belastningens strømforbrug ikke overstiger den angivne grænse.
Overholder dette modul nogen specifik elektrisk sikkerhedsstandard, eller kræver det særlige hensyn ved brug i certificerede miljøer?
LM2596 og denne type moduler har generelt ikke industrielle sikkerhedscertificeringer (som CE, UL). Til kritiske applikationer eller certificerede installationer anbefales det at validere overensstemmelse med lokale standarder eller bruge godkendte moduler, især hvis de indgår i kommercielle slutprodukter.
Hvad er indgangsspændingsområdet for LM2596 DC-DC konverteren?
Indgangsspændingsområdet er 4,5V til 35V DC.
Hvilken maksimal strøm kan modulet levere?
Det kan levere op til 3A jævnstrøm med passende køleplade.
Er udgangsspændingen justerbar?
Ja, udgangsspændingen er justerbar fra 1,25V til 30V DC.
Hvad er konverterens maksimale effektivitet?
Den maksimale effektivitet kan nå op til 92%.
Hvilke anvendelser er denne konverter ideel til?
Den er ideel til elektronik- og Arduino-projekter, der kræver en reguleret og effektiv strømforsyning.
