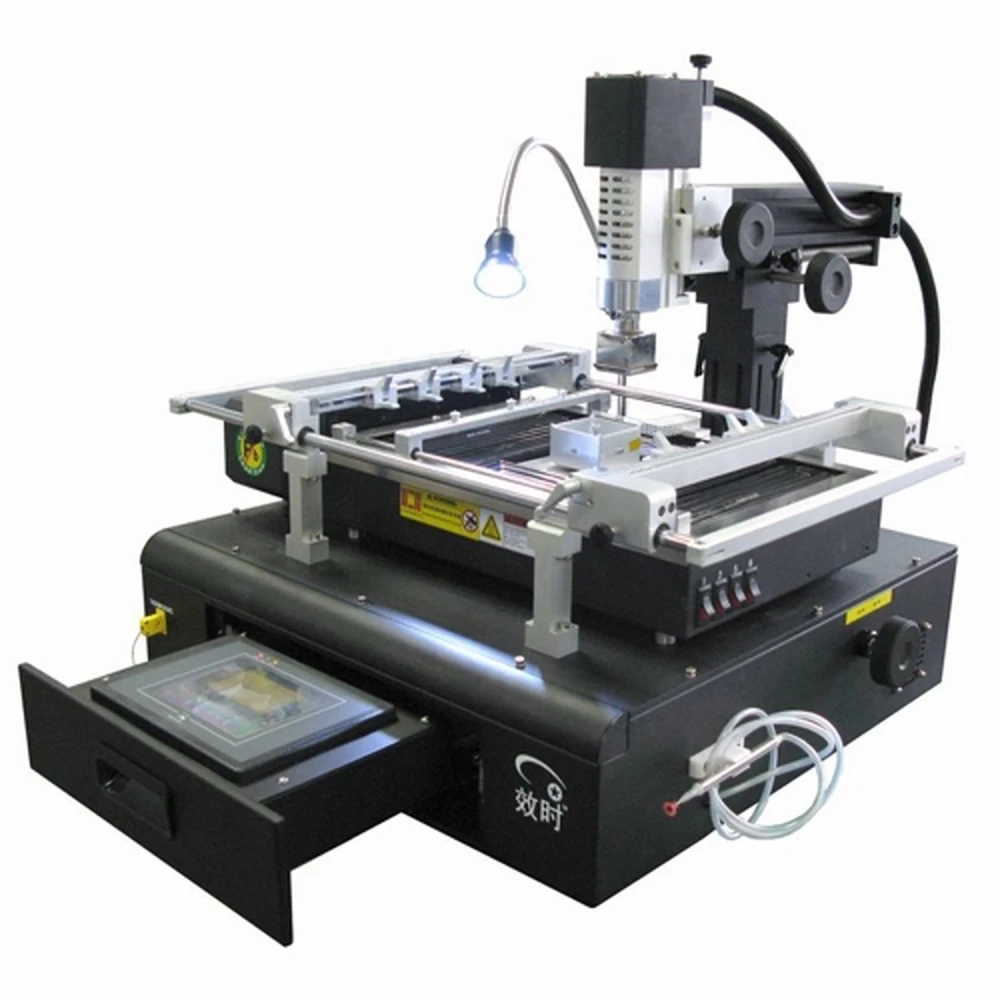

Shuttle Star RW-B400C BGA rework station til professionel lodning
Mærke: Shuttle Star
Moms inkluderet (Ekskl. moms: 11.936,00 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 14.323,20 kr | -4% |
| 10+ | 14.024,80 kr | -6% |
| 20+ | 13.428,00 kr | -10% |
Shuttle Star RW-B400C BGA rework station er et professionelt værktøj designet til lodning og aflodning af BGA-komponenter med høj præcision og kontrol. Denne arbejdsstation tilbyder en komplet løsning til teknikere og specialister i elektronisk reparation, der søger effektivitet og sikkerhed i deres processer.
Vigtigste egenskaber:
- Kompatible PCB-dimensioner: fra 50×50 mm til 450×400 mm, med en tykkelse på 0.5 til 4 mm, hvilket gør det muligt at arbejde med en bred vifte af printkort.
- Justerbar arbejdsbord: ±50 mm frem/tilbage og ±200 mm venstre/højre for præcis placering af PCB'et.
- Temperaturstyring: via K-type termoelement med lukket kredsløb for at opretholde stabile og sikre temperaturer.
- Varmeelementer: 2700W infrarød forvarmer, 600W øvre varmluftsvarmer og 800W nedre varmluftsvarmer, som sikrer en ensartet og kontrolleret opvarmning.
- Touch-interface med PLC-styring: gør det muligt at vise temperaturkurver i realtid og gemme op til 200 temperaturprofiler til analyse og præcis gentagelse af processer.
- Justerbart luftflow: til at skabe højtemperaturstrømme med separat styring af de øvre og nedre varmeelementer, hvilket øger sikkerheden og kvaliteten af rework.
- Microjusterbare holdere: for at undgå lokale nedsynkninger i BGA'en under lodningsprocessen.
- Kølesystem: kraftige tværstrømsventilatorer til hurtig afkøling af det nederste opvarmningsområde.
- PCB-positionering: justerbar holder, der gør det muligt at montere specialfiksturer til forskellige typer printkort, hvilket letter hurtig og sikker placering.
- Alarmer og beskyttelse: alarm- og overtemperaturbeskyttelsesenheder både øverst og nederst.
- Medfølgende tilbehør: fem dyser i forskellige størrelser, værktøjskasse, sæt unbrakonøgler, clip, børste, sugedyse, aluminiumsplader, temperaturkabler, varmebestandigt stof og brugermanual.
Typiske anvendelser:
- Reparation og rework af elektroniske printkort med BGA-komponenter.
- Præcis lodning og aflodning i professionelle elektronikværksteder.
- Fremstilling og vedligeholdelse af elektroniske enheder, der kræver avanceret temperatur- og luftflowstyring.
Kompatibilitet og krav:
- Enfaset strømforsyning på 220V, 50/60Hz med en effekt på 4.5KW.
- Kompatibel med forskellige typer PCB'er inden for de angivne dimensioner og tykkelser.
Denne Shuttle Star RW-B400C rework station udmærker sig ved sit integrerede design, der sparer plads, og sin brugervenlige betjening via touchskærm og PLC-styring. Dets dobbelte varmesystem og lukkede temperaturstyring sikrer sikre og pålidelige processer, ideelle til professionelle miljøer, hvor kvalitet er afgørende.
Bemærk: Dette produkt er i øjeblikket udsolgt. For alternativer eller forespørgsler bedes du kontakte vores kundeservice.
- Kompatible PCB-dimensioner: 50×50 mm til 450×400 mm, tykkelse 0.5-4 mm
- Temperaturstyring med K-type termoelement og lukket kredsløb
- Varmeelementer: 2700W infrarød forvarmer, 600W øvre varmluft, 800W nedre varmluft
- Touch-interface med PLC-styring og lagring af 200 temperaturprofiler
- Justerbart luftflow til øvre og nedre varmeelementer
- Microjusterbare holdere for at undgå lokale nedsynkninger
- Tværstrømsventilatorer til hurtig afkøling
- Justerbar positionering til forskellige typer PCB'er
- Alarmer og overtemperaturbeskyttelse i begge sektioner
- Inkluderer dyser, værktøj, clip, børste, sugedyse og manual
Kundespørgsmål & svar
Hvilke PCB-størrelser kan Shuttle Star RW-B400C-stationen håndtere, og hvad er begrænsningerne for tykkere printkort?
Shuttle Star RW-B400C understøtter PCB'er med dimensioner fra 50 × 50 mm til 450 × 400 mm og tykkelser mellem 0,5 mm og 4 mm. For printkort, der overstiger disse størrelses- eller tykkelsesparametre, er fastgørelse og opvarmning muligvis ikke optimale, hvilket kan begrænse effektiviteten af rework-processen.
Hvad er de vigtigste fordele ved temperaturstyringssystemet og lagring af kurver sammenlignet med andre BGA-stationsmodeller?
RW-B400C-modellen tilbyder temperaturstyring via K-type termoelement i lukket kredsløb og kan gemme op til 200 grupper af temperaturkurver med 8 programmerbare opvarmnings- og holdesegmenter. Det giver gentagelig præcision, ideelt til komplekse rework-opgaver, og er en klar fordel i forhold til mere basale stationer med manuel regulering eller uden lagring af profiler.
Hvilken forebyggende vedligeholdelse anbefales for at sikre stationens levetid og undgå hyppige fejl?
Det anbefales regelmæssigt at rengøre filtre og blæsere i forvarmningsområdet og kontrollere termoelementer og elektriske forbindelser samt undgå ophobning af rester i fastgørelses- og styresystemet. Visuel inspektion af varmelegemer og kontrol af korrekt funktion af overtemperaturalarm hjælper med at forebygge uventede stop.
Hvilken spænding og frekvens arbejder den med, og er der særlige forhold, hvis den installeres uden for regioner med 220V?
RW-B400C fungerer ved 220V enfaset og 50/60 Hz med et maksimalt forbrug på 4,5 kW. Hvis den installeres i regioner med anden spænding (for eksempel 110V), kræves en passende effekttransformer og kontrol af korrekt jordforbindelse for at sikre driftssikkerheden.
I hvilke tilfælde er RW-B400C at foretrække frem for infrarøde alternativer eller stationer med lavere termisk kapacitet?
RW-B400C er mere velegnet til rework af mellemstore eller store PCB'er, store BGA-komponenter eller hvor termisk gentagelsesnøjagtighed er kritisk. Sammenlignet med udstyr med lavere kapacitet leverer den mere ensartet varme og bedre beskyttelse mod overophedning, hvilket mindsker risikoen for skade på PCB eller komponent.
Hvilket PCB-størrelsesområde understøtter Shuttle Star RW-B400C-stationen?
Den understøtter PCB'er med dimensioner fra 50×50 mm til 450×400 mm og en tykkelse på 0.5 til 4 mm.
Hvilken type temperaturstyring bruger denne rework station?
Den bruger et K-type termoelement med lukket kredsløbsstyring for at opretholde en præcis og stabil temperatur.
Hvilket tilbehør følger med Shuttle Star RW-B400C-stationen?
Den inkluderer fem dyser i forskellige størrelser, værktøjskasse, sæt unbrakonøgler, clip, børste, sugedyse, aluminiumsplader, temperaturkabler, varmebestandigt stof og brugermanual.
Er Shuttle Star RW-B400C-stationen tilgængelig til øjeblikkeligt køb?
Produktet er i øjeblikket udsolgt. Det anbefales at kontakte kundeservice for at høre om alternativer eller leveringstid.
Hvilken type strømforsyning kræver denne station?
Den kræver enfaset strømforsyning på 220V, 50/60Hz med en effekt på 4.5KW.
