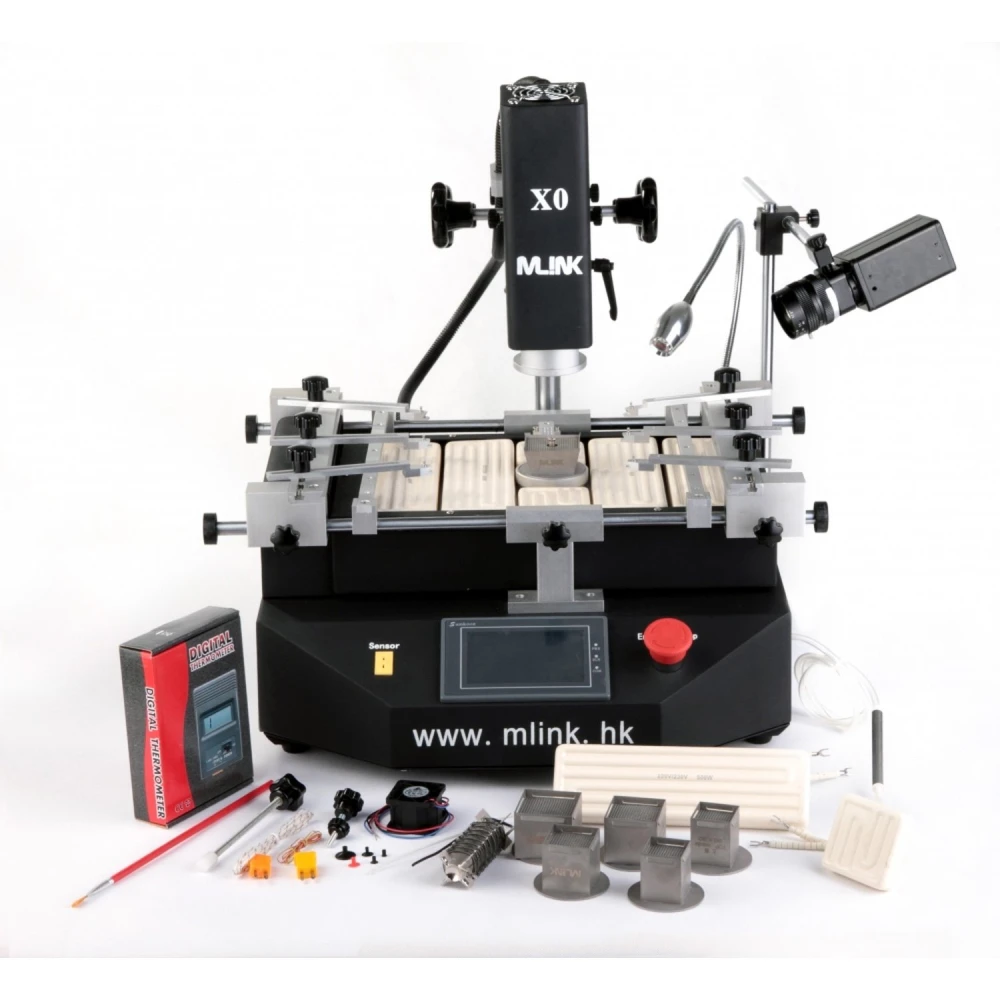

Mlink X0 reballingstation med HD-kamera til professionel BGA-lodning
Mærke: Mlink
Moms inkluderet (Ekskl. moms: 5.960,54 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 7.152,65 kr | -4% |
| 10+ | 7.003,63 kr | -6% |
| 20+ | 6.705,61 kr | -10% |
Mlink X0 reballingstation med HD-kamera er et professionelt værktøj designet til lodning og aflodning af BGA-komponenter med høj præcision og avanceret styring.
Denne station har et positioneringssystem på X-, Y- og Z-aksen, som muliggør præcise justeringer og hurtig positionering, hvilket sikrer effektiv manøvredygtighed under arbejdsprocessen.
- HD-touchskærm med PLC-styring, der gør det muligt at gemme flere profiler og beskytte dem med adgangskode. Inkluderer funktion til øjeblikkelig analyse af temperaturkurver for detaljeret kontrol.
- Tre uafhængige varmezoner: to varmluftvarmere og en infrarød (IR) varmer til forvarmning. Temperaturen styres med en præcision på ±3 °C. Den øverste varmer kan justeres frit, og den anden kan bevæges lodret for optimal kontrol. IR-varmeren gør det muligt at justere energiforbruget.
- 360° roterende varmluftdyser med magnet for nem montering og udskiftning, kan tilpasses efter behov. Den nederste IR-varmer sikrer ensartet opvarmning af PCB-kortet.
- Importeret K-termopar med høj præcision med lukket kredsløbsstyring og automatisk temperaturkompensationssystem, kombineret med PLC-modul for nøjagtig styring.
- Positioneringssystem med V-rille og fleksibelt tilbehør til fastgørelse af PCB, som forhindrer deformation under opvarmning eller afkøling. Kompatibel med enhver BGA-pakkestørrelse.
- Kraftig tværstrømsventilator til hurtig afkøling af PCB'en, hvilket øger proceseffektiviteten. Inkluderer integreret vakuumpumpe og en ekstern sugepen til hurtig håndtering af chips.
- CE-certificerede sikkerhedssystemer med nødstop, automatisk slukning ved uheld og dobbelt overophedningsbeskyttelse.
- CCD-visionssystem som giver præcis visuel kontrol under BGA-lodde- og aflodningsprocessen og letter kritiske vurderinger i realtid.
Tekniske specifikationer:
| Nº | Característica | Detalle |
|---|---|---|
| 1 | Potencia total | 4400W |
| 2 | Calentador superior | 800W |
| 3 | Calentador inferior | Segundo calentador 800W, tercer calentador IR 2300W |
| 4 | Alimentación eléctrica | AC220V ±10%, 50/60Hz |
| 5 | Dimensiones | 600×600×500 mm |
| 6 | Posicionamiento | Ranura en V, soporte PCB ajustable en cualquier dirección con accesorio universal externo |
| 7 | Control de temperatura | Sensor tipo K, control en bucle cerrado, precisión ±3°C |
| 8 | Tamaño PCB | Máx. 410×330 mm, Mín. 20×20 mm |
| 9 | Selección eléctrica | Módulo de control de temperatura altamente sensible + pantalla táctil 4" + compatible Mitsubishi PLC |
| 10 | Peso neto | 30 kg |
Mlink X0 reballingstation med HD-kamera er ideel til teknikere og fagfolk inden for elektronisk reparation, som har brug for et pålideligt og præcist udstyr til BGA-lodning. Dets visionssystem og avancerede styring sikrer resultater af høj kvalitet i følsomme processer.
- Præcis positionering på X-, Y- og Z-aksen med hurtig justering og høj nøjagtighed
- HD-touchskærm med PLC-styring og adgangskodebeskyttelse
- Tre uafhængige varmezoner: to varmluft og én IR
- 360° roterende dyser med magnet for nem udskiftning og tilpasning
- Importeret K-termopar med lukket kredsløbsstyring og automatisk kompensation
- V-rille med fleksibelt tilbehør for at undgå deformation af PCB
- Kraftig ventilator til hurtig afkøling og integreret vakuumpumpe
- CE-sikkerhedssystem med nødstop og dobbelt overophedningsbeskyttelse
- CCD-visionssystem til visuel kontrol under lodning og aflodning
- Kompatibel med PCB'er i maks. størrelse 410×330 mm og min. 20×20 mm
Kundespørgsmål & svar
Hvad er de vigtigste materialer, mål og omtrentlige vægt for Mlink X0-stationen med HD-kamera?
Mlink X0-stationen kombinerer en metalstruktur i stål og anodiseret aluminium i sine skinner. De omtrentlige mål er 460 mm x 510 mm x 430 mm, og vægten er omkring 24 kg. Sættet indeholder stationen, HD-kamera, udskiftelige dyser og installationsudstyr.
Hvilke tilslutningskrav og elektrisk kompatibilitet har dette udstyr?
Mlink X0 kører med 220 V AC ±10%, 50/60 Hz og kræver en sikker jordforbindelse. Det anslåede maksimale forbrug er 3,3 kW. Den er universelt kompatibel med standard-PCB'er og kan arbejde med flere dyse-størrelser.
Hvilken periodisk vedligeholdelse anbefaler producenten for at sikre stationens levetid og præcision?
Det anbefales at rengøre filtre og dyser regelmæssigt for at undgå tilstopning, kontrollere elektriske forbindelser og termoelementer samt kalibrere kamera og temperatursensorer hver 6. måned og smøre linearskinnerne med egnet fedt.
Hvordan sammenlignes triple-zone varmesystemet med alternativer med dobbelt zone med hensyn til termisk kontrol?
Mlink X0's triple-zone-system med to varmluftsvarmere og en IR-forvarmer giver bedre ensartethed og termisk præcision (±3 °C), ideelt til flerlags-PCB'er eller BGA, mens dobbeltzonesystemer ofte har begrænsninger i homogenitet ved mere komplekse opgaver.
Er Mlink X0-stationen med HD-kamera tilgængelig for køb?
I øjeblikket er Mlink X0 reballingstation med HD-kamera udsolgt.
Hvilke PCB-størrelser understøtter denne station?
Den understøtter PCB-kort i maks. størrelse 410×330 mm og min. 20×20 mm.
Hvilke sikkerhedssystemer inkluderer stationen?
Den har CE-certifikat, nødstop, automatisk slukning ved uheld og dobbelt overophedningsbeskyttelse.
Kan stationen gemme temperaturprofiler?
Ja, dens PLC-styring gør det muligt at gemme flere profiler og beskytte dem med adgangskode.
Hvilken type temperaturstyring bruger den?
Den bruger en K-type sensor med lukket kredsløbsstyring og automatisk kompensation, med en præcision på ±3 °C.
