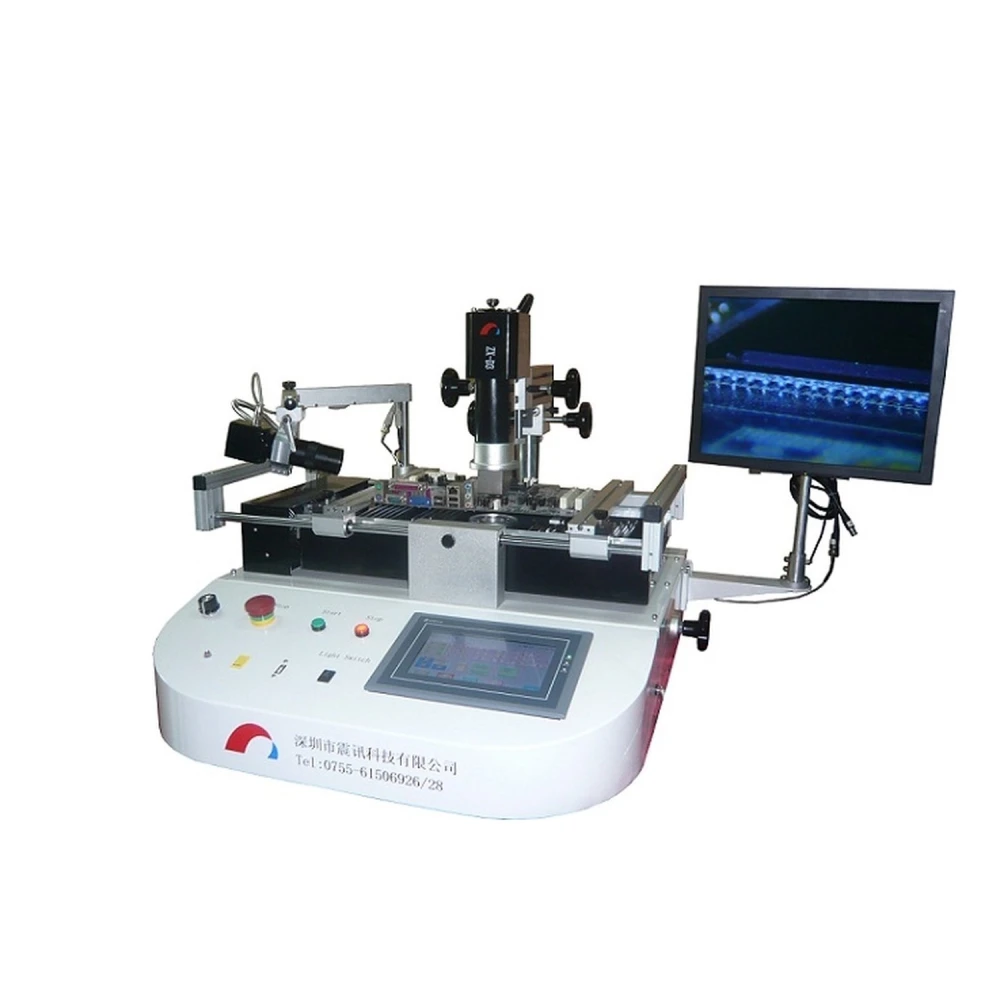

Professionel Zhenxun ZX-D3 reballingstation til præcist BGA-arbejde
Mærke: ZHENXUN
Moms inkluderet (Ekskl. moms: 11.936,00 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 14.323,20 kr | -4% |
| 10+ | 14.024,80 kr | -6% |
| 20+ | 13.428,00 kr | -10% |
Zhenxun ZX-D3 Reballingstation
Zhenxun ZX-D3 reballingstation er et professionelt udstyr designet til reparation og lodning af BGA-komponenter med præcision og effektivitet. Denne station udmærker sig ved sin avancerede teknologi, som muliggør nøjagtig temperaturstyring i tre uafhængige zoner og visuel overvågning af loddeprocessen.
Hovedfunktioner:
- PLC-brugergrænseflade, der viser den aktuelle temperatur i tre zoner og gør det muligt at eksportere termiske profiler.
- Integreret CCD-kamera til overvågning af smelteprocessen for loddekuglerne.
- Tre uafhængige temperaturzoner: øvre og nedre varmelegemer med varmluft samt forvarmningszone med infrarød varme.
- Temperaturstyring i 9 segmenter til op- og nedkørsel, med mulighed for at gemme op til 40 termiske profiler.
- Uafhængigt PID-system for hver zone, som sikrer stabilitet og præcision under opvarmning.
- Støtte til at forhindre deformation i loddezonen under forvarmning og opvarmning.
- Køleventilator for at sikre loddekvaliteten efter processen.
- Adgangskodebeskyttelse af parametrene for den termiske profil.
- Inkluderer flere varmluftsdyser i forskellige størrelser, med mulighed for tilpasning.
- Integreret vakuumpumpe, så der ikke er behov for eksterne gaskilder.
Tekniske specifikationer:
- Maks. PCB-størrelse: 500 x 300 mm
- PCB-tykkelse: 0.1 til 5 mm
- Temperaturstyring: K-type termoelement med PID-styring i lukket kredsløb
- PCB-positionering: Ekstern
- Nedre forvarmning: 2400W infrarød
- Hovedvarmelegemer (øverst og nederst): 800W varmluft hver
- Strømforsyning: Enfaset 220V, 50/60Hz, 4.0 KVA
- Mål: 650 x 700 x 550 mm (Længde x Bredde x Højde)
- Vægt ca.: 57 kg
Typiske anvendelser:
Denne station er ideel til elektronikreparationsværksteder og produktion, der kræver reballing og lodning af BGA-komponenter med høj præcision og gentagelsesnøjagtighed. Det avancerede styresystem og den visuelle overvågning gør komplekse processer lettere og forbedrer arbejdskvaliteten.
Kompatibilitet:
Kompatibel med printkort i forskellige størrelser og tykkelser inden for de angivne specifikationer. Dets system med udskiftelige dyser gør det muligt at tilpasse sig forskellige typer BGA-komponenter.
Vigtig bemærkning: Produktet er i øjeblikket udsolgt. Vi anbefaler, at du ser på alternativer eller kontakter vores team for personlig rådgivning.
- Temperaturstyring i tre uafhængige zoner med PID-system
- CCD-kamera til overvågning af loddeprocessen i realtid
- Integreret vakuumpumpe uden behov for eksterne gaskilder
- Mulighed for at gemme op til 40 termiske profiler med adgangskodebeskyttelse
- Infrarød forvarmning og varmluftsvarmelegemer for maksimal præcision
Kundespørgsmål & svar
Hvad er det operative temperaturområde og varmepræcisionen for ovnen?
Ovnen arbejder typisk i et område fra 100 °C til 350 °C med en maksimal afvigelse på ±5 °C ifølge producentens specifikationer. Mikroprocessorens temperaturstyring gør det muligt at køre foruddefinerede temperaturprofiler til lodning med både lead-free og leaded loddepasta, selvom der kan forekomme mindre afvigelser ved maksimal belastning eller ved høj omgivende luftstrøm.
Hvad er de elektriske krav og hvilken type stik kræver denne reflow-ovn?
Puhui T-962 V2.0 kræver AC-netspænding på 220 V ±10% (50 Hz) med et maksimalt forbrug på 800 W under opvarmningscyklussen. Enheden bruger et standard europæisk Schuko-netstik. Ved andre spændinger eller stik kræves en adapter/ombygning i henhold til lokal lovgivning.
Hvilke almindelige problemer kan opstå under drift, og hvordan løses de?
Blandt de mest rapporterede problemer er ustabile temperaturer på grund af manglende isolering, lugt fra loddepastadampe og fejl i den interne ventilator. Det anbefales at kontrollere temperatursensoren jævnligt, rengøre rester, forbedre lokalets ventilation og kontakte forhandleren for reservedele ved fejl. Kontrol af kolde eller ufuldstændige lodninger kan kræve justering af temperaturprofilen.
Hvilken periodisk vedligeholdelse anbefales for at forlænge ovnens levetid?
Det anbefales at rengøre ovnen indvendigt efter hver brug for at fjerne fluxrester og undgå ophobning af korrosive dampe; kontrollere ventilator og kabler; samt verificere temperaturindstillingen hver sjette måned. Følges disse trin, forbedres holdbarheden, og risikoen for tidlige fejl reduceres.
Hvilke Apple-enheder er kompatible med I-Helicopter, og hvordan foretages forbindelsen?
I-Helicopter er kompatibel med iPhone, iPad og iPod Touch, som har en 3,5 mm mini-jack-indgang og kan installere I-Helicopter-appen fra App Store. Den er ikke kompatibel med modeller uden dette fysiske stik (for eksempel iPhone fra 7 og frem uden jack-adapter). Forbindelsen sker ved at tilslutte den medfølgende sender til enhedens 3,5 mm jack.
Hvilken maksimal PCB-størrelse understøtter Zhenxun ZX-D3 reballingstationen?
Den understøtter printkort med en maksimal størrelse på 500 x 300 mm.
Inkluderer stationen overvågning under loddeprocessen?
Ja, den har et integreret CCD-kamera til at overvåge smelteprocessen for loddekuglerne.
Kræver vakuumpumpen eksterne gaskilder for at fungere?
Nej, vakuumpumpen er integreret og kræver ikke eksterne gaskilder.
Hvilken type temperaturstyring bruger denne station?
Den bruger K-type termoelement med PID-styring i lukket kredsløb for stabil og præcis opvarmning.
Er Zhenxun ZX-D3 reballingstationen tilgængelig i øjeblikket?
Produktet er i øjeblikket udsolgt, men du kan se alternativer eller kontakte vores team for mere information.
