Mlink X4 BGA reballing station til professionel lodning
Mærke: Mlink
Moms inkluderet (Ekskl. moms: 9.690,54 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 11.628,65 kr | -4% |
| 10+ | 11.386,38 kr | -6% |
| 20+ | 10.901,86 kr | -10% |

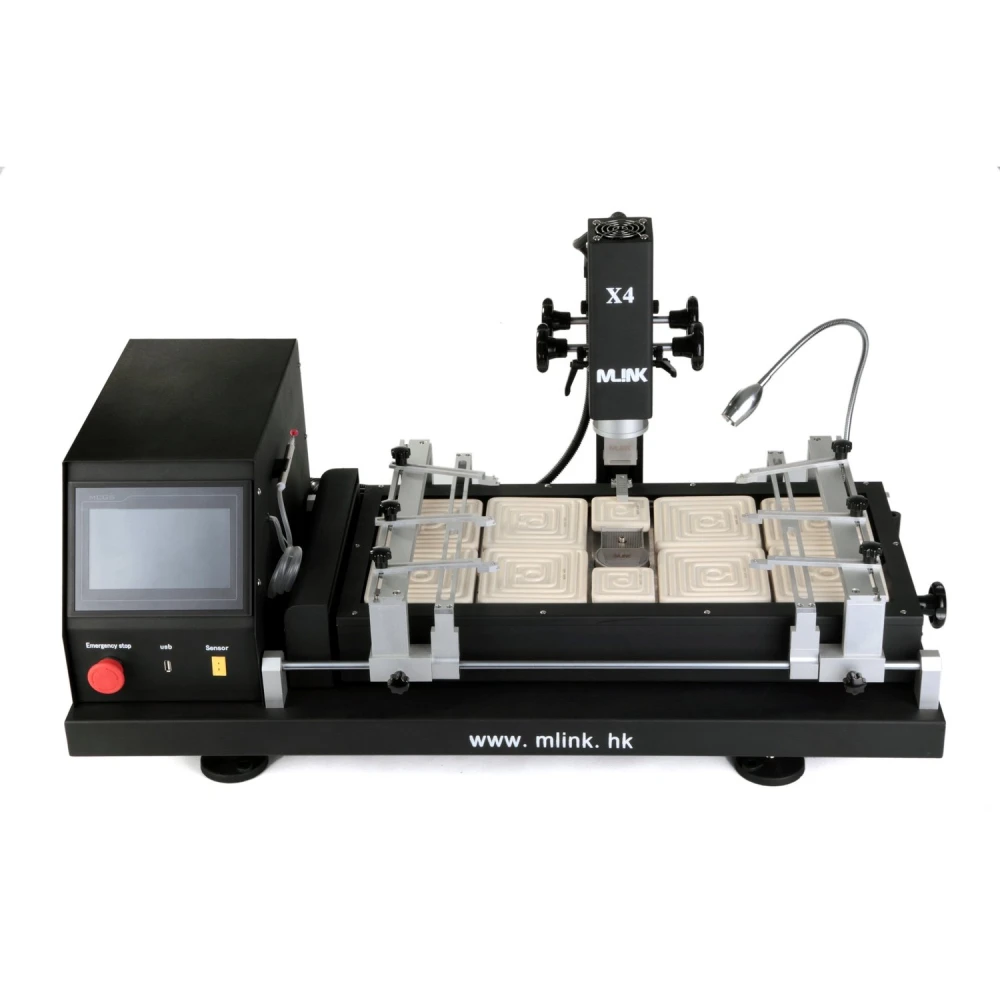

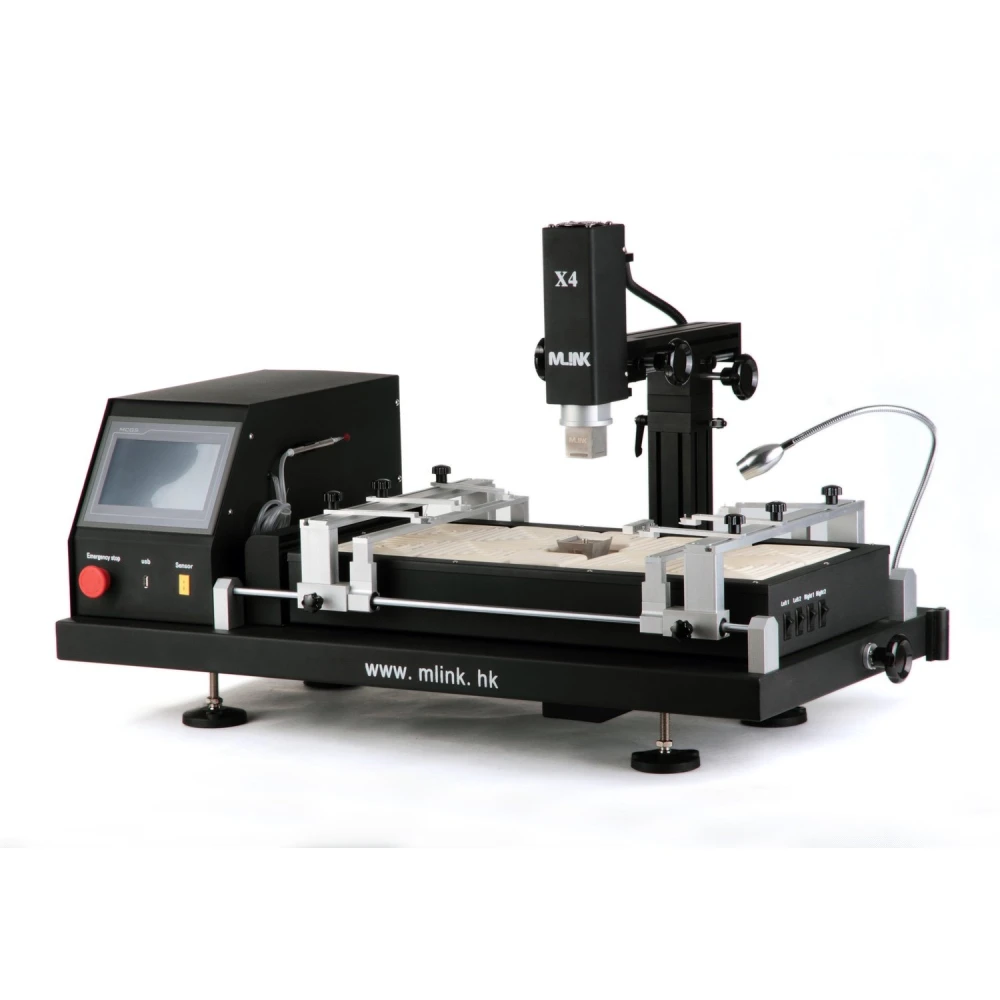

Mlink X4 BGA reballing station med kamera er et professionelt værktøj designet til lodde- og aflodningsarbejde med BGA-komponenter med høj præcision og avanceret styring.
Denne station udmærker sig ved sit positioneringssystem på X-, Y- og Z-aksen med finjustering og hurtig positionering, hvilket sikrer høj præcision og effektiv manøvredygtighed ved krævende opgaver.
Den har en touchskærm i høj opløsning og PLC-styring, som gør det muligt at gemme flere arbejdsprofiler med adgangskodebeskyttelse og redigeringsfunktioner. Derudover inkluderer den øjeblikkelig analyse af temperaturkurver for optimal proceskontrol.
Den har tre uafhængige varmezoner: to varmluftvarmere (800W hver) og en infrarød varmer (3900W) til forvarmning. Disse kan justeres frit for at styre temperaturer i forskellige sektioner samtidig, med en præcision på ±3 °C takket være et højpræcisions K-type termoelement og et lukket reguleringssystem.

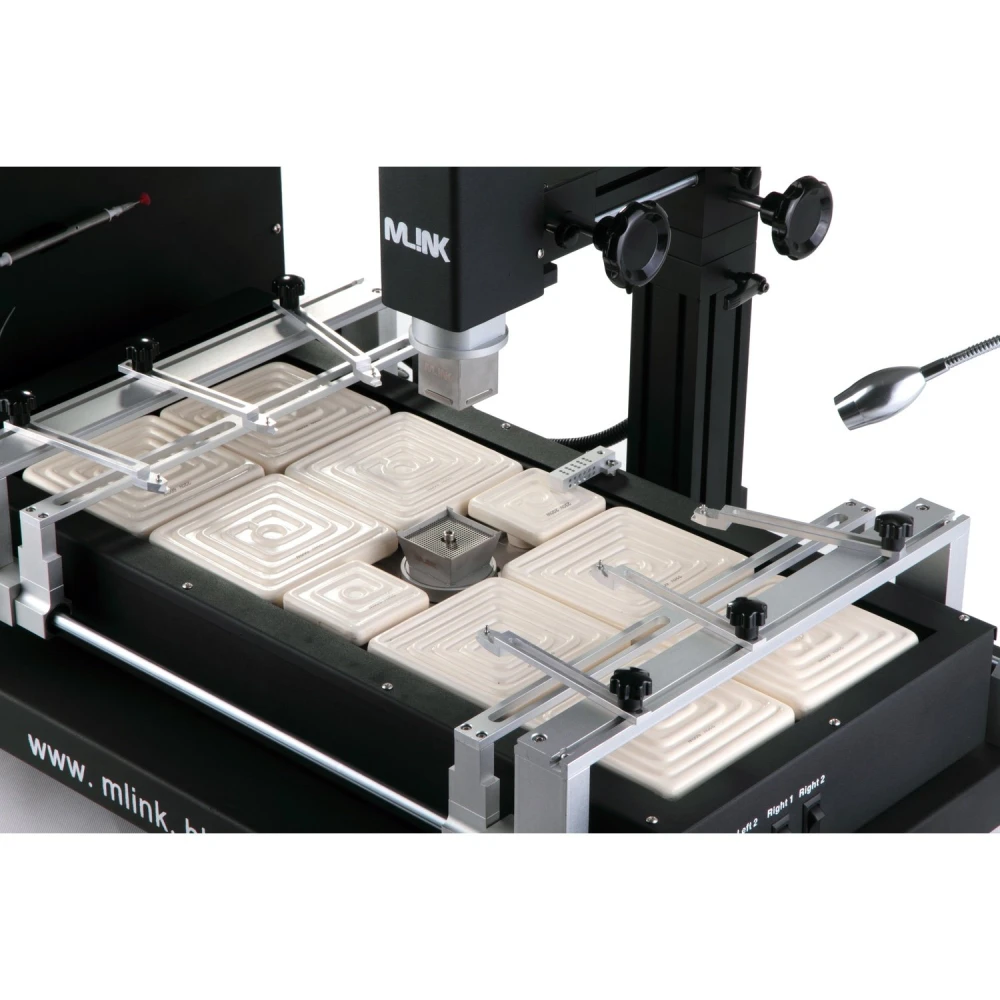

Stationen leveres med et bredt udvalg af varmluftdyser, der kan dreje 360°, med magneter for nem montering og udskiftning, samt en nederste infrarød varmer, der sikrer en ensartet varmefordeling på PCB-kortet.

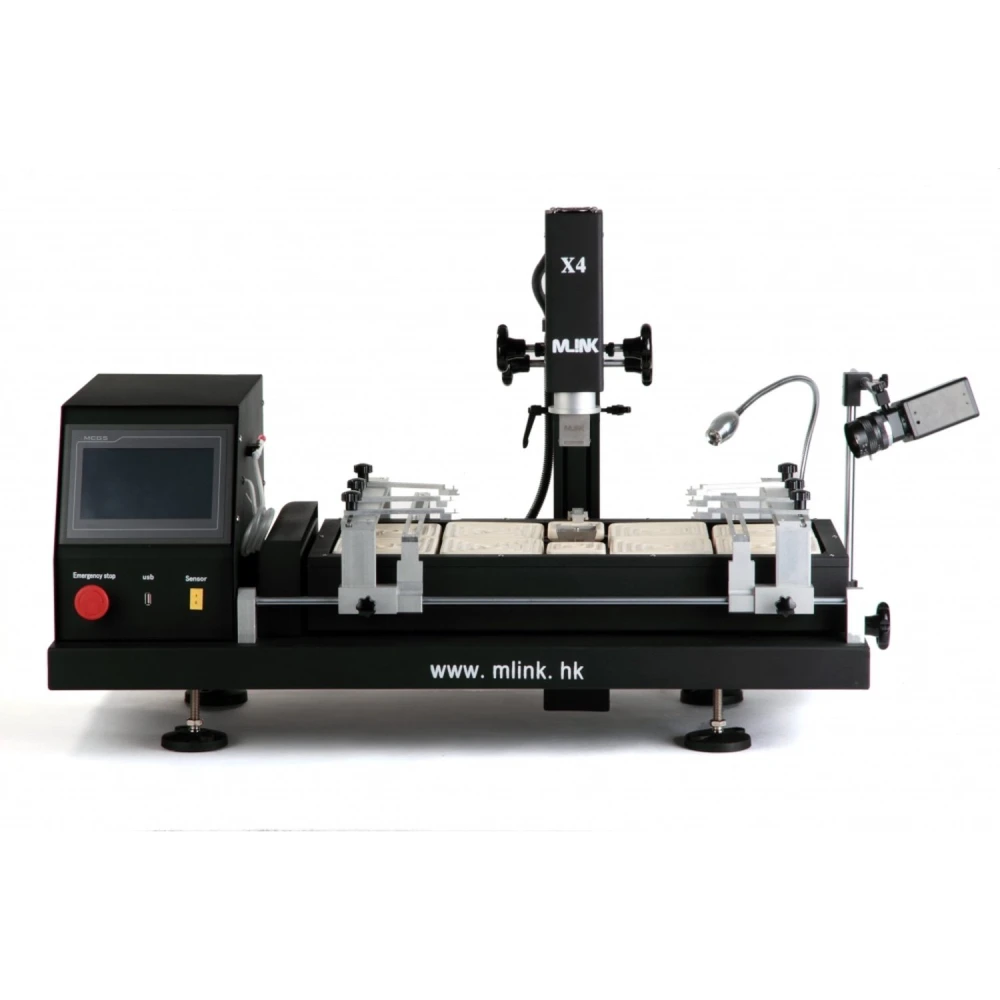

Til fastgørelse af printkort anvendes en V-rille med en fleksibel holder, som beskytter PCB'et mod deformation under opvarmning og afkøling, kompatibel med enhver BGA-pakkestørrelse. Krydsflowventilatoren køler kortet hurtigt ned for at forbedre effektiviteten, og den har indbygget vakuumpumpe samt en ekstern sugepen til hurtig håndtering af chips.

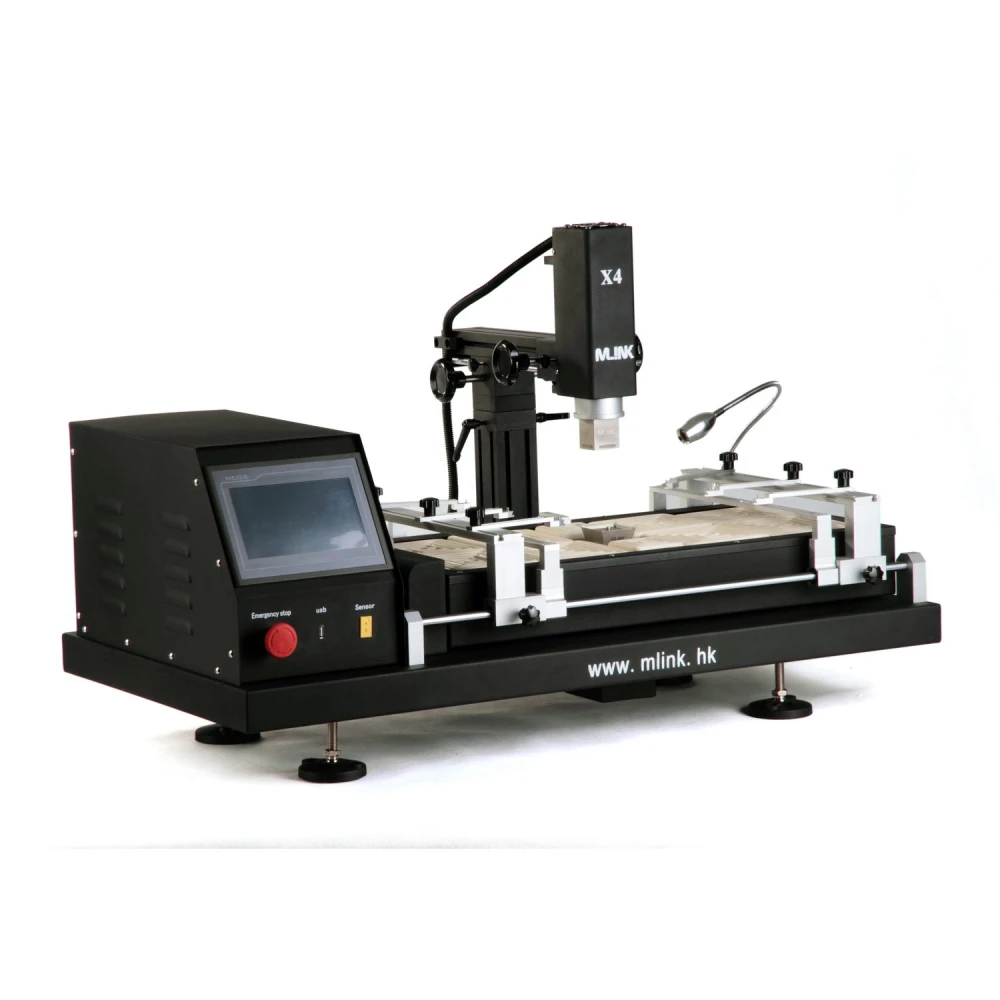

CCD-visionssystemet giver kritisk visuel kontrol under lodde- og aflodningsprocessen og sikrer præcise og pålidelige resultater. Det store varmeområde er velegnet til printkort i alle størrelser, herunder laptops, spilkonsoller (Xbox, PS3), servere og store smart-tv'er.
Stationen opfylder CE-certificering og er udstyret med sikkerhedsfunktioner som nødstop, automatisk slukning ved fejl og dobbelt overophedningsbeskyttelse.
Hovedfunktioner:
- Samlet effekt: 5600W
- Varmeelementer: øverste 800W, andet 800W, infrarød 3900W
- Strømforsyning: AC 220V ±10%, 50/60Hz
- Mål: 940×550×500 mm
- Uafhængig temperaturstyring med præcision på ±3°C
- Justerbar PCB-holder i alle retninger med V-rille og universelt tilbehør
- Kompatibel PCB-størrelse: maks. 570×370 mm, min. 20×20 mm
- Touchstyring med følsom temperaturmodul og kompatibilitet med PLC Mitsubishi Fx2n
- Nettovægt: 70 kg
Typiske anvendelser:
Ideel til reparation og reballing af elektroniske printkort i professionelle miljøer, der kræver høj præcision, såsom reparation af laptops, spilkonsoller, servere og store elektroniske enheder.
Det integrerede kamera- og CCD-visionssystem gør det lettere at overvåge processen visuelt, forbedrer kvaliteten og reducerer fejl ved lodning af BGA-komponenter.
Kompatibilitet:
Kompatibel med en bred vifte af printkort og BGA-komponenter, herunder store enheder som laptops, Xbox- og PS3-konsoller, servere og smart-tv'er.
- Samlet effekt på 5600W for effektiv opvarmning
- Tre uafhængige varmezoner med præcis styring på ±3°C
- HD-touchskærm med PLC-styring og beskyttede brugerprofiler
- CCD-visionssystem til visuel overvågning under lodning
- Justerbar PCB-holder med V-rille for at undgå deformation
- Integreret vakuumpumpe og sugepen til hurtig håndtering
- Bred kompatibilitet med store printkort og forskellige enheder
- CE-certificering og avancerede sikkerhedssystemer
- Kompakte mål 940×550×500 mm og vægt på 70 kg
- Kompatibel med PLC Mitsubishi Fx2n og følsom temperaturstyring
Kundespørgsmål & svar
Hvilke differentierende funktioner tilbyder Mlink X4-stationen i forhold til andre lignende BGA-reworkstationer?
Mlink X4-stationen har præcise justeringer på X-, Y- og Z-aksen via linearskinner, højopløselig touchskærm med PLC-styring, lagring af flere profiler og analyse af temperaturkurver i realtid. Den tilbyder tre uafhængige varmezoner (to med varmluft og én infrarød), K-type termoelement for høj præcision og udskiftelige varmluftsdysser med 360° rotation. Disse elementer kombinerer præcision, alsidighed og sikkerhed sammenlignet med standardmodeller med mere konventionelle kontroller.
Hvad er de vigtigste materialer og mål for Mlink X4-stationen? Hvad følger med i kassen ved køb?
Hovedstrukturen er normalt fremstillet af stål og aluminium for at kombinere robusthed og varmeafledning. De typiske mål for denne type station ligger omkring 600 x 650 x 500 mm og en vægt mellem 40 og 60 kg, men det anbefales at kontrollere de nøjagtige værdier i databladet. I kassen medfølger normalt: stationen, kamera, varmluftsdysser, K-type termoelement, tilslutningskabler og brugermanual.
Hvilke elektriske krav og kompatibilitetskrav skal mit værksted opfylde for at installere denne station?
Stationen kører normalt ved 220 V AC, 50/60 Hz, med et forbrug på cirka 3000 W. Det er afgørende at have en elinstallation med jordforbindelse og en strømkapacitet på mindst 15 A. Den er kompatibel med forskellige PCB-størrelser takket være den justerbare base. Kontroller dysekompatibiliteten, hvis der skal arbejdes med særlige chips/kapslinger.
Hvilken vedligeholdelse kræver den, og hvordan sikrer jeg en lang levetid for udstyret?
Det anbefales at holde varmluftsfiltrene rene og regelmæssigt kontrollere stik og termoelementer. Smør linearskinnerne i henhold til producentens anvisninger. Udstyret bør ikke bruges uden for det anbefalede omgivelsestemperaturområde (15–35 °C), og platformen må ikke overbelastes. Udskift dyser og varmeelementer efter slid.
Hvilken garanti dækker Mlink X4-stationen, og findes der reservedele til dens nøglekomponenter?
Producenten tilbyder normalt 12 måneders standardgaranti mod fabrikationsfejl. Dyser, termoelementer og varmeelementer er sliddele, som kan bestilles som reservedele. For specifikke dele (skærm, PLC) skal tilgængeligheden bekræftes hos den enkelte forhandler. Teknisk support afhænger af købsstedet og kan variere efter region.
Hvilken temperaturstyring har Mlink X4-stationen?
Stationen bruger lukket temperaturstyring med et højpræcisions K-type termoelement, hvilket giver en præcision på ±3°C i varmezonerne.
Hvilke PCB-størrelser passer denne station til?
Den er kompatibel med PCB-kort fra en minimumsstørrelse på 20×20 mm til en maksimumsstørrelse på 570×370 mm, inklusive store kort som laptops og konsoller.
Hvilke funktioner har det integrerede kamera?
Det integrerede CCD-kamera gør det muligt at overvåge lodde- og aflodningsprocessen visuelt, hvilket letter præcis kontrol og fejlregistrering under reballing.
Har stationen sikkerhedssystemer?
Ja, den har CE-certificering, nødstop, automatisk slukning ved fejl og dobbelt overophedningsbeskyttelse for at sikre brugerens og udstyrets sikkerhed.
Er den kompatibel med PLC-systemer?
Ja, den er kompatibel med PLC Mitsubishi Fx2n, hvilket giver avanceret og tilpasset styring af loddeprocesserne.
