Mlink X1 station til BGA-lodning med præcis temperaturstyring
Mærke: Mlink
Moms inkluderet (Ekskl. moms: 5.214,54 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 6.257,45 kr | -4% |
| 10+ | 6.127,08 kr | -6% |
| 20+ | 5.866,36 kr | -10% |

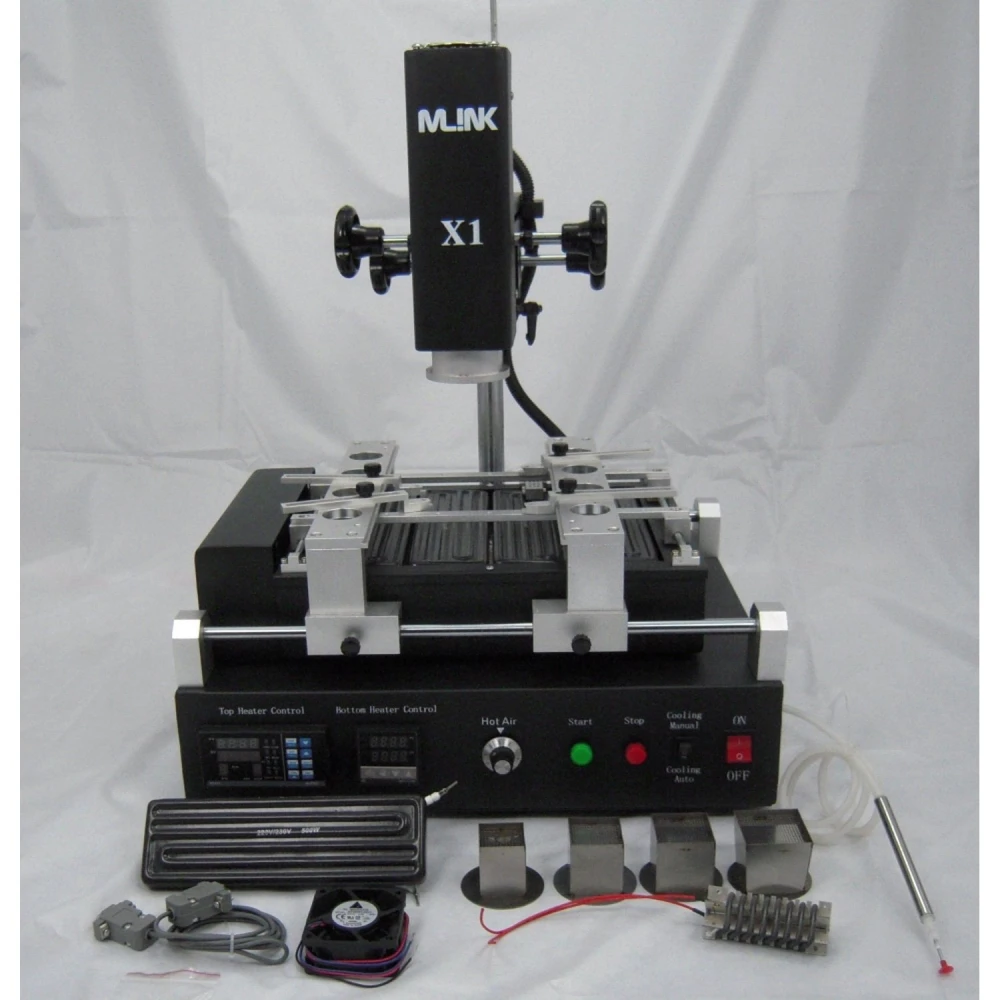

Mlink X1 Station er en professionel lodde station designet til reballing og BGA-reparation, der giver præcis og effektiv styring til lodde- og aflodningsprocesser. Denne station udmærker sig ved sit dobbelte varmesystem: en infrarød varmer i bunden og en varmluftvarmer i toppen, hvilket giver en ensartet og kontrolleret opvarmning af elektroniske komponenter.
Denne station bruger importerede materialer med høj præcision, herunder temperatursensorer, PLC og varmeelementer, for at sikre nøjagtig styring under lodde- og aflodningsprocedurer. Derudover har den computerkommunikation via en integreret seriel port og en ekstern temperaturgrænseflade, hvilket muliggør styring og overvågning via specialiseret software.
Det højpræcise K-type termoelement sikrer nøjagtig temperaturregistrering med en præcision på ±3 grader, mens den øvre og nedre varmer fungerer uafhængigt for at optimere processen. En krydsstrømsventilator køler PCB-kortet hurtigt ned for at undgå deformation under lodning.
Mlink X1 stationen er udstyret med en V-rillesokkel og en fleksibel fastgørelse til sikker placering af PCB'en og for at undgå skader. Den kan håndtere PCB'er med en maksimal størrelse på 310×300 mm og en minimumsstørrelse på 20×20 mm, så den passer til forskellige projekter og behov.
Denne station er ideel til opgaver, der kræver høj varmeeffekt, blyfri lodning og højtemperaturprocesser, og gør reparation og fremstilling af elektroniske enheder lettere med præcision og sikkerhed.
Hovedfunktioner:
- Total effekt på 3200W: 800W i den øverste varmer og 2400W i den infrarøde bundplade.
- Strømforsyning: AC 220V ± 10%, 50/60Hz.
- Kompakte mål: 445×430×500 mm.
- Temperaturstyring med K-type termoelement og lukket kredsløbssystem.
- Justerbar V-rillesokkel med universel fastgørelse til PCB'er.
- Nettovægt på 25 kg, robust og stabil til professionel brug.
Typiske anvendelser:
- Reparation og reballing af BGA-chips.
- Lodning og aflodning af elektroniske komponenter på PCB-kort.
- Projekter, der kræver præcis temperaturstyring og beskyttelse af PCB'et.
- Anvendelse i industriel elektronik og reparationsværksteder.
Kompatibilitet: Kompatibel med PCB'er i forskellige størrelser inden for de angivne intervaller og med loddeprocesser, der kræver uafhængig styring af øvre og nedre opvarmning.
- 2400W infrarød bundvarmer og 800W varmluftvarmer i toppen.
- Præcis temperaturstyring med K-type termoelement og lukket kredsløbssystem.
- Computerkommunikation med seriel port og styringssoftware.
- Justerbar V-rillesokkel til beskyttelse og placering af PCB'en.
- Krydsstrømsventilator til hurtig nedkøling og beskyttelse af PCB'et.
- Samlet effekt på 3200W til høje varmebehov.
- Mål: 445×430×500 mm, nettovægt 25 kg.
Kundespørgsmål & svar
Hvad er Mlink X1-stationens mål, vægt og hovedmaterialer?
Mlink X1 anvender importerede præcisionsmaterialer som temperatursensorer og modstande af høj kvalitet. Selvom de præcise mål og vægt ikke er angivet i databladet, ligger stationer af denne type typisk mellem 400-600 mm i bredde og vejer mellem 25-45 kg, hvilket giver stabilitet ved håndtering af store PCB'er. Det anbefales at se manualen eller kontakte leverandøren for nøjagtige data.
Er den kompatibel med blyfri lodning, og hvad er de maksimale effekt- og driftstemperaturparametre?
Ja, stationen er egnet til blyfri lodning, som kræver temperaturer over 230 °C. Den samlede effekt er 3200 W. Temperaturstyringen er præcis takket være højfølsomme termoelementer, hvilket muliggør sikker drift selv ved krævende opgaver med høj termisk belastning.
Hvilken type vedligeholdelse kræver stationen for at sikre holdbarhed og sikker drift?
Vedligeholdelsen fokuserer på regelmæssig rengøring af luftfiltre, inspektion af varmelegemer og blæsere samt rutinemæssig kontrol af temperatursensorer og elektriske forbindelser. Det anbefales at udføre forebyggende eftersyn hver 6. måned og bruge originale reservedele for at bevare den termiske præcision.
Hvilke praktiske forskelle er der mellem Mlink X1 og andre BGA-stationer, såsom modeller med lavere effekt eller kun topvarmer?
Stationer med kun topvarmer har større risiko for lokal overophedning og termiske spændinger, især på store eller flerlags PCB'er. Mlink X1, med IR-bundvarme og topvarme i luft med uafhængig styring og computeriseret regulering, kan behandle et bredere udvalg af komponenter og PCB-størrelser med mindre risiko for deformation eller loddefejl.
Hvilke typer varmeelementer bruger Mlink X1-stationen?
Mlink X1-stationen bruger en infrarød varmer i bunden og en varmluftvarmer i toppen, som fungerer uafhængigt for præcis styring.
Hvor præcis er temperaturstyringen?
Stationen har et K-type termoelement og et lukket kredsløbssystem, der giver en præcision på ±3 grader i temperaturstyringen.
Hvilke PCB-størrelser kan stationen håndtere?
Den kan håndtere PCB-kort med en maksimal størrelse på 310×300 mm og en minimumsstørrelse på 20×20 mm.
Kan Mlink X1-stationen styres via computer?
Ja, den har en integreret seriel port og en ekstern temperaturgrænseflade, som muliggør styring og overvågning via computersoftware.
Er Mlink X1-stationen tilgængelig lige nu?
Mlink X1-stationen er i øjeblikket udsolgt. Det anbefales at tjekke tilgængelighed eller alternative produkter i butikken.
