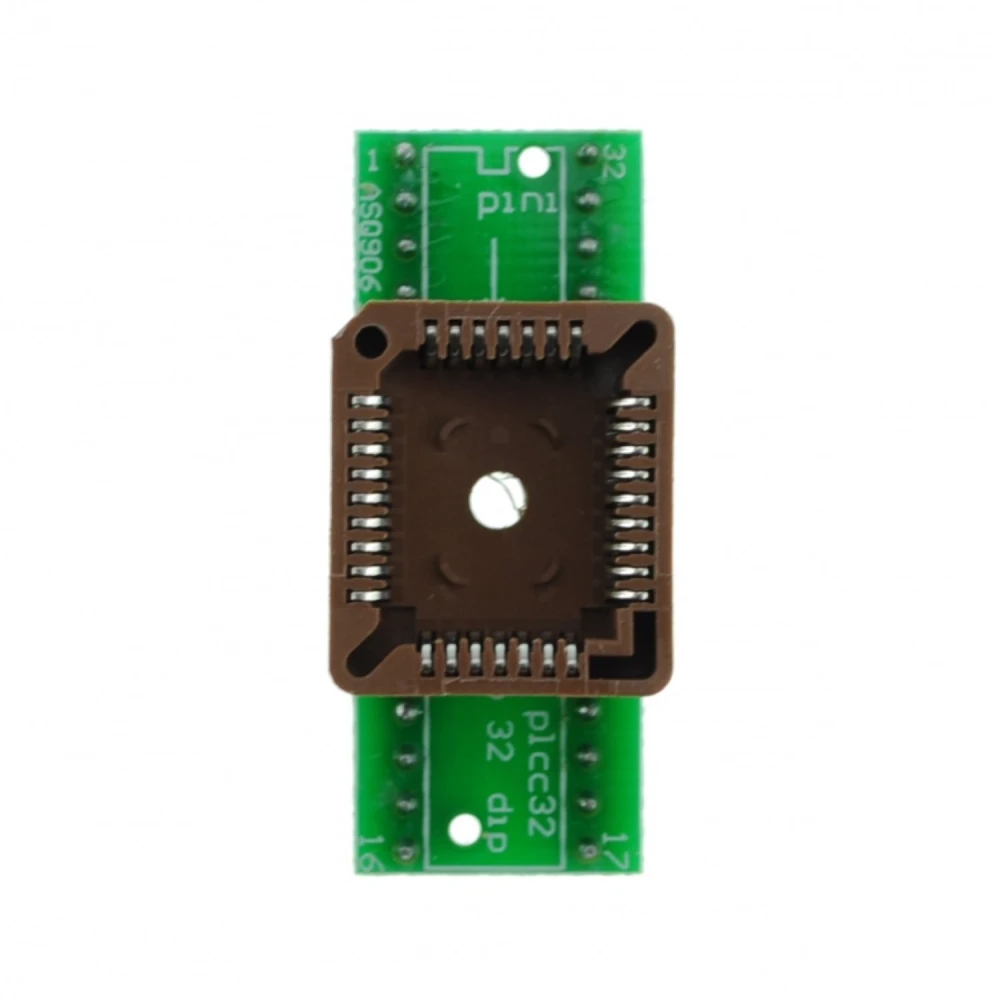

PLCC32 til DIP32 programmeringssocket til IC-chipadapter

Hovedfunktionen er at gøre det muligt at indsætte en PLCC32-chip i en programmer eller et bundkort med DIP32-sokkel, hvilket letter programmering, test og udskiftning af hukommelse eller andre PLCC-integrerede kredsløb i udstyr, der er kompatibelt med DIP. Den største fordel i forhold til andre adaptere er færre fejl på grund af dårlig forbindelse og den fysiske kompatibilitet mellem kapslingerne, hvilket forbedrer ydeevnen ved udviklings- og reparationsopgaver.

Soklen er typisk fremstillet af varmebestandig plast (som PPS) med nikkelbelagte eller guldbelagte kobberkontakter for at forbedre ledningsevne og holdbarhed. Omtrentlige mål: base på 20 mm x 25 mm og højde på 10 mm; anslået vægt: 15 til 20 gram. Det kan variere en smule afhængigt af producenten.

Soklen er mekanisk kompatibel med de fleste standard DIP32-programmere med 2,54 mm pitch. For elektrisk kompatibilitet er det dog afgørende, at programmere håndterer de samme spændingsområder og signaler, som den anvendte PLCC-chip kræver. Den er ikke kompatibel med PLCC-enheder med et andet antal ben eller enheder, der kræver spændinger uden for det normale område på 3,3 V til 5 V.

Det anbefales omhyggeligt at justere PLCC32-chippen med soklens pin 1-markering, før man trykker jævnt ned for at undgå bøjede ben. Ved afmontering bør man bruge et egnet værktøj (PLCC-udtrækker) for at forhindre skader på både chip og sokkel. Det er også god praksis at undgå statisk elektricitet ved at bruge antistatisk armbånd.

Den typiske levetid overstiger 500 indsætnings-/udtagningscyklusser, hvis den bruges korrekt. Til vedligeholdelse bør kontakterne rengøres lejlighedsvis med trykluft og om nødvendigt med rengøringsvæske til elektroniske komponenter. Undgå overdreven kraft under brug og langvarig udsættelse for fugt for at forhindre korrosion.

Den bruges til at tilpasse chips med PLCC32-kapsling til programmerere, der bruger DIP32-sockets, så programmering bliver lettere.

Den er kompatibel med de fleste programmerere, der bruger DIP32-sockets, men det anbefales at kontrollere kompatibiliteten med den specifikke programmerermodel.

PLCC32-chippen sættes i adapterens socket, og derefter tilsluttes adapteren til programmmererens DIP32-socket for at udføre programmeringen.

Produktet er et enkelt tilbehør, som ikke inkluderer detaljerede instruktioner, men brugen er intuitiv for teknikere med erfaring i IC-programmering.

Nej, denne socket er specifikt designet til PLCC32-chips og DIP32-programmerere.
