WiFi-relæmodul 4 kanaler ESP8266 til fjernstyring
Mærke: satkit
65,28kr
Moms inkluderet (Ekskl. moms: 52,22 kr)
Begrænset lager
Standardlevering
Ons, Jun 17 - Fre, Jun 19
Ekspreslevering
Man, Jun 15 - Tir, Jun 16
30 dages returret
Gratis returnering inden for 30 dage
Sikker transaktion
Share:
Gratis levering
Fragt fra 37 kr
Nem returnering
30 dages returret
Sikker betaling
100% sikker checkout
Kvalitetsgaranti
Kun originale produkter

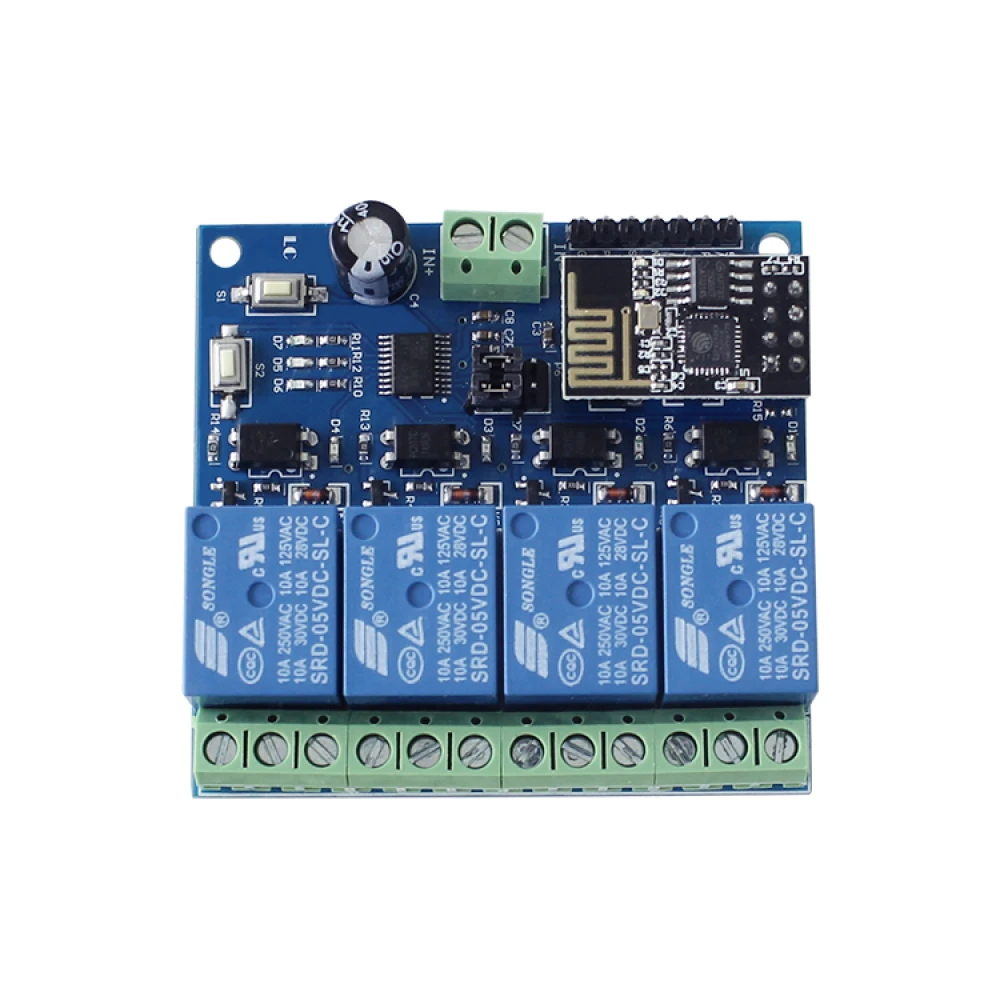

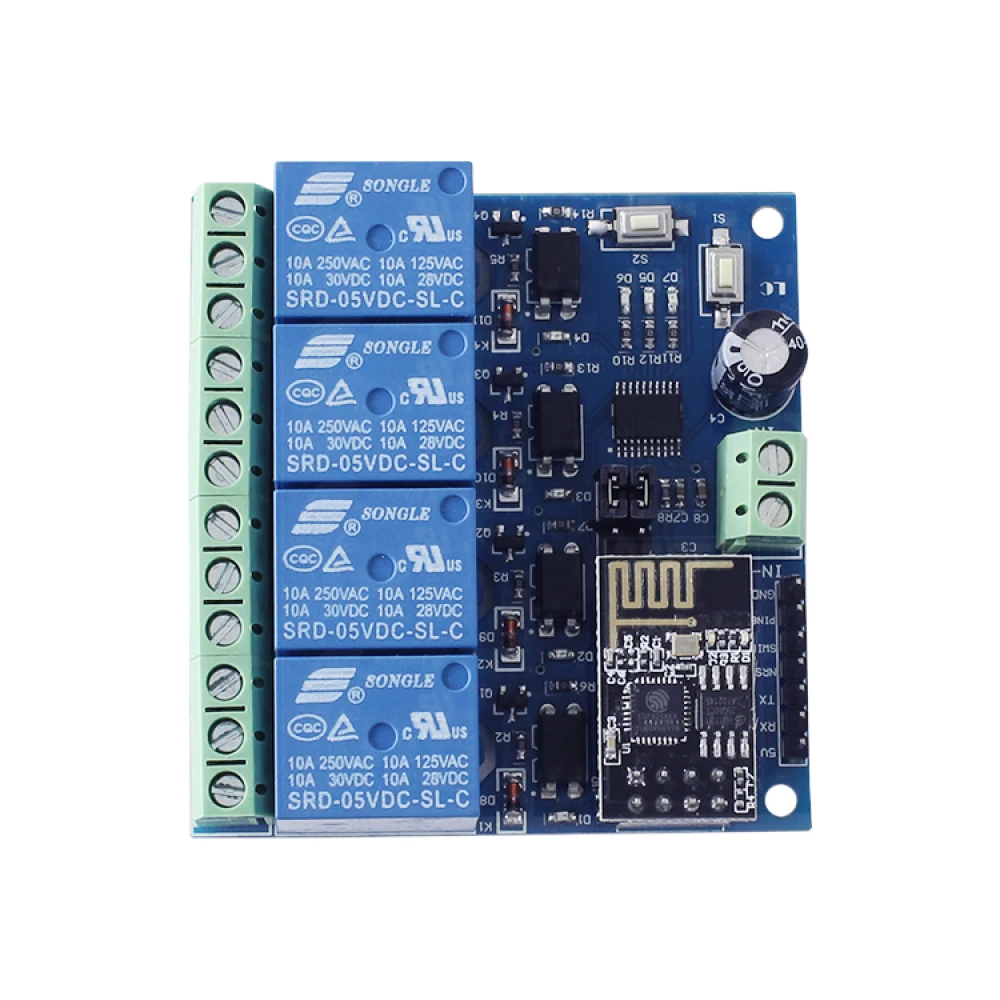

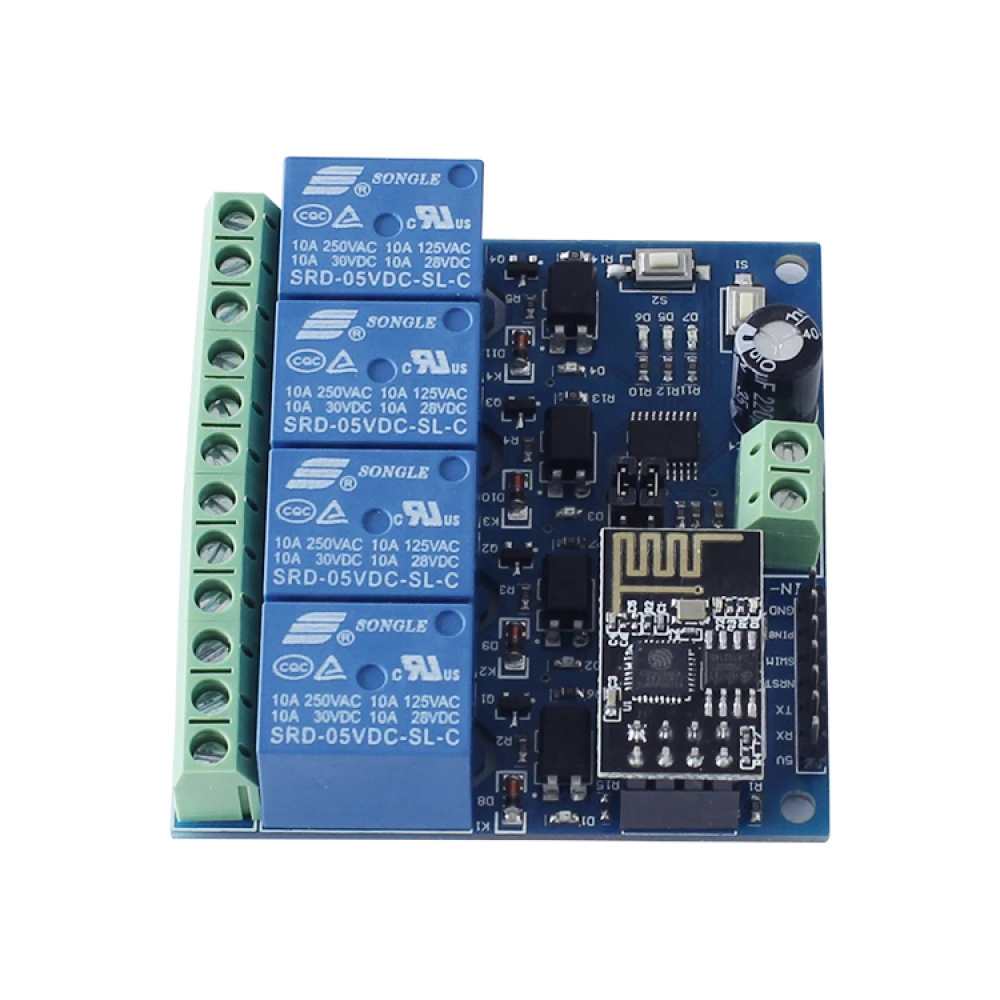

Det WiFi-relæmodul 4 kanaler ESP8266 er en enhed designet til fjernstyring af elektriske apparater via WiFi-forbindelse, ideel til smart home-projekter og intelligente hjem. Dette modul har et ESP-01 WiFi-modul og en 8-bit MCU, hvilket giver en stabil og nem løsning til at styre op til fire relæer samtidigt.
Hovedfunktioner:
- Integreret MCU- og ESP-01 WiFi-modul af høj kvalitet.
- To driftstilstande: direkte tilstand mellem telefon og modul eller via WiFi-router.
- Ekstra funktion som USB-modul, når ESP-01 frakobles.
- Transmissionsafstand i åbent miljø op til 100 meter.
- Nem opsætning via Smartconfig-teknologi til WiFi-konto og adgangskode.
- 12 V relæ med kapacitet på 10 A til 250 V AC og 30 V DC, med strømbeskyttelse og høj holdbarhed (op til 100,000 cyklusser).
- LED-indikatorer for relæstatus og driftstilstande.
- Fire isolatorer for høj modstandsdygtighed over for interferens.
- UART-grænseflade til fejlfinding og MCU-programmering.
- Kompakt størrelse på 60 x 63 mm.
Tekniske specifikationer:
- Indgangsspænding: 12V (IN+, IN-)
- Serielle UART-porte: 12V, GND, TX, RX

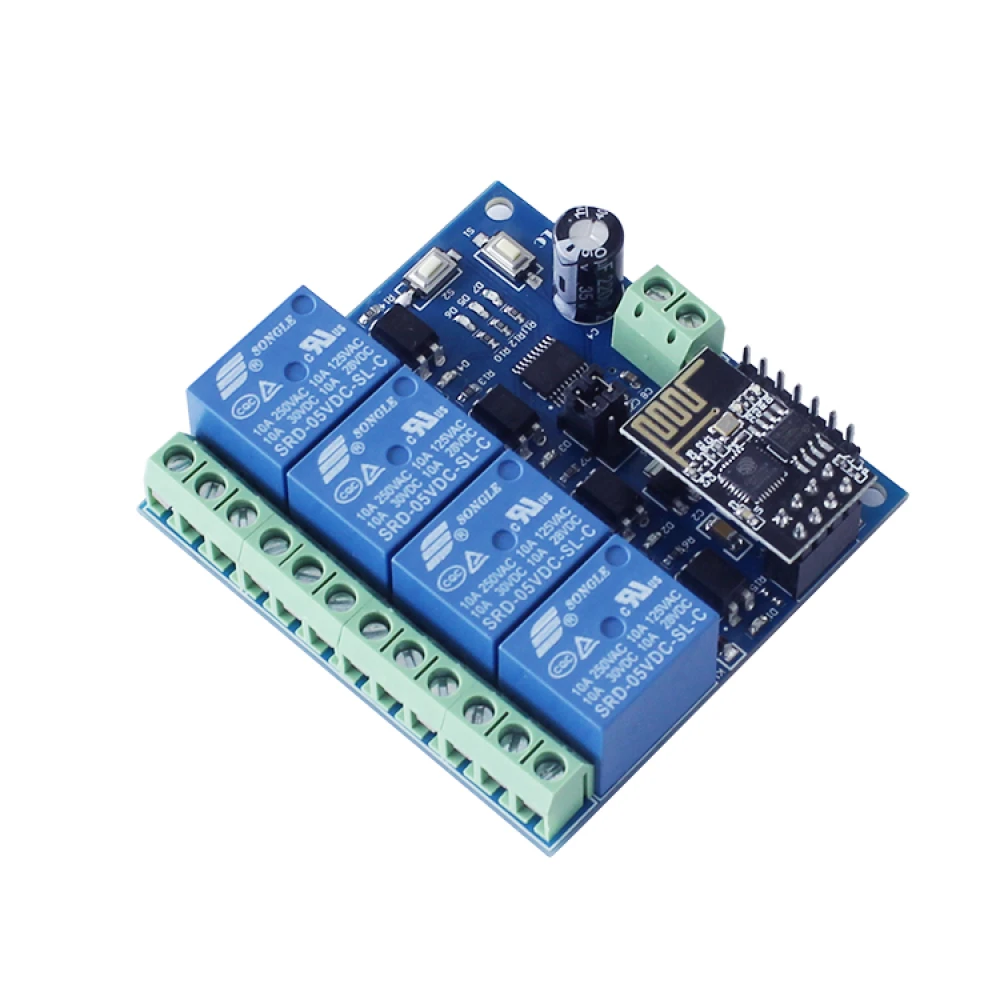

- Knapper: S1 til skift af tilstand (tilstand 1 som standard), S2 til reset
- LED-indikatorer: D1-D4 for relæer, D7 for tilstand 1, D5 for tilstand 2, D6 for forbindelsesstatus

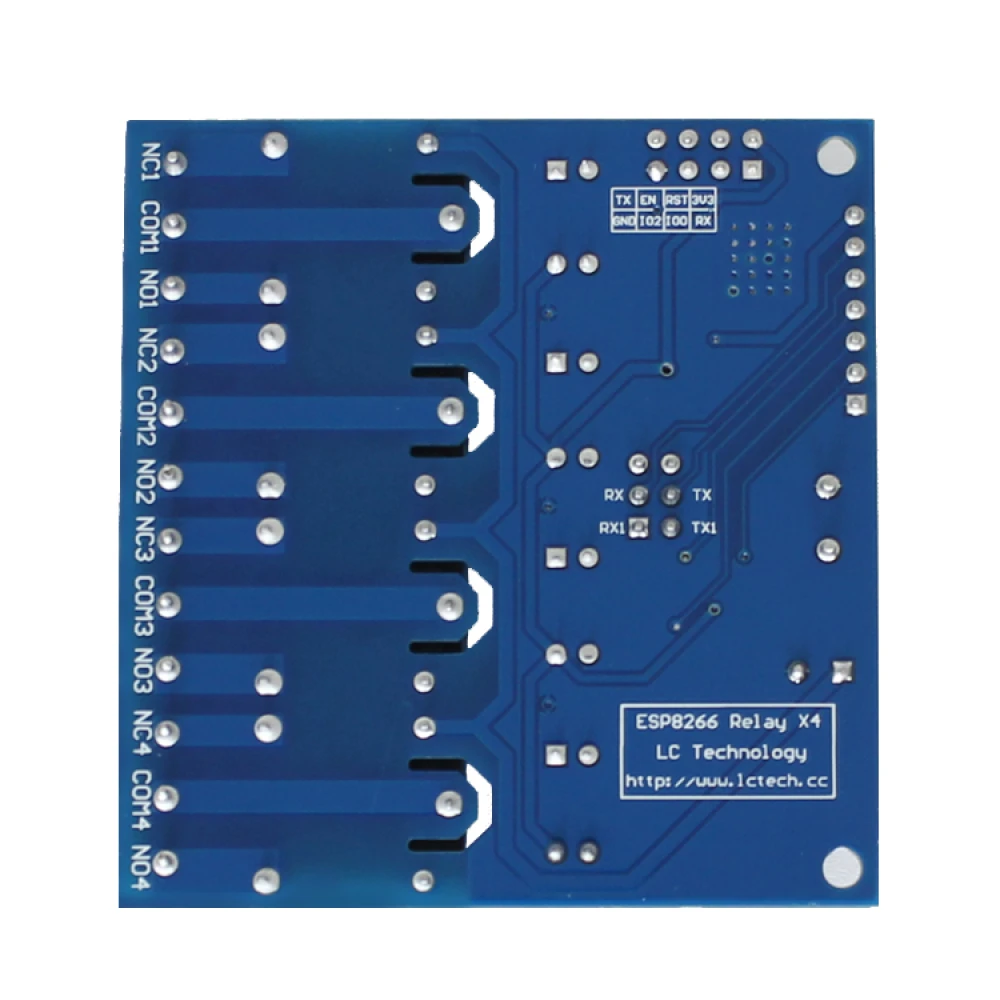

- Relæklemmer: COM1-COM4 (common), NC1-NC4 (normalt lukket), NO1-NO4 (normalt åben)
Typisk brug og kompatibilitet:
Dette modul er perfekt til fjernstyring af lys, husholdningsapparater og andre elektriske enheder i smart home- eller IoT-projekter. Kompatibelt med mobilapps, der håndterer WiFi-forbindelse og TCP-styring, og kan nemt integreres i Arduino-baserede systemer og andre mikrocontrollere, der understøtter UART-kommunikation.
Styringskommandoer:
- Åbn og luk relæer via specifikke hexadecimale kommandoer for hver kanal.
Pakkens indhold:
- 1 x 4-kanals ESP8266 WiFi-relæmodul 12V
Med dette WiFi-relæmodul 4 kanaler ESP8266 kan du implementere effektive og pålidelige automatiserings- og fjernstyringsløsninger, som gør det nemt at styre elektriske enheder fra din smartphone når som helst og hvor som helst inden for netværksrækkevidden.
- Styr op til 4 relæer samtidigt via WiFi med ESP8266 og 8-bit MCU.
- To driftstilstande: direkte forbindelse eller via WiFi-router.
- 12V relæ med 10A kapacitet til AC- og DC-belastninger.
- Nem opsætning med Smartconfig fra mobilapp.
- LED-indikatorer for relæstatus og driftstilstande.
- Transmissionsafstand op til 100 meter i åbent miljø.
- UART-grænseflade til fejlfinding og MCU-programmering.
- Høj modstandsdygtighed over for interferens med 4 integrerede isolatorer.
- Kompakt størrelse på 60 x 63 mm, nem at integrere i projekter.
- Kompatibel med mobilapps til IoT- og smart home-fjernstyring.
Kundespørgsmål & svar
Hvilke typer belastninger og op til hvilken effekt kan relæerne i dette modul håndtere?
Hvert relæ kan håndtere op til 10 A ved 250 V AC eller 10 A ved 30 V DC, svarende til en anbefalet maksimal belastning på 2500 W i vekselstrøm eller 300 W i jævnstrøm pr. kanal. Det er afgørende ikke at overskride disse grænser for at bevare levetiden og sikkerheden for modulet.
Hvad er inkluderet i pakken, og hvad er modulets fysiske mål?
Pakken indeholder kortet med fire relæer, ESP-01 WiFi-modulet og stikforbindelserne. Kortet måler 60 mm x 63 mm. Strømkabler og beskyttelseshus medfølger ikke. Den omtrentlige vægt er 75 g.
Er det kompatibelt med andre forsyningsspændinger end 12 V, og hvad sker der, hvis det tilsluttes 5 V?
Modulet er designet til 12 V-forsyning på IN+/IN-. Hvis det forsynes med 5 V, vil relæerne ikke fungere korrekt, og det kan forhindre ESP-01 i at virke. Det frarådes for at undgå skader eller ustabil drift.
Hvad sker der ved strømsvigt eller afbrydelse? Går WiFi-konfigurationen tabt?
Modulet bruger Smartconfig-teknologi til at konfigurere og gemme WiFi-oplysninger i hukommelsen. Efter et strømsvigt bevares konfigurationen, så den behøver ikke at blive sat op igen, medmindre der udføres en fuld nulstilling.
Hvordan er isolations- og interferensbeskyttelsen sammenlignet med andre lignende relæmoduler?
Dette modul har fire optokoblere og beskyttelsesdioder på hver kanal, hvilket reducerer risikoen for elektromagnetisk interferens og strømpulser. Det giver en fordel i forhold til billige moduler uden optokoblere, især i industrielle miljøer eller ved motorer.
Hvilken forsyningsspænding kræver relæmodulet?
Modulet kræver en indgangsspænding på 12V for at fungere.
Hvor mange relækanaler har modulet?
Modulet har fire relækanaler til styring af forskellige enheder.
Hvordan styres relæmodulet?
Det styres via en mobilapp, der forbinder til modulet via WiFi i det lokale netværk.
Er det kompatibelt med Arduino?
Ja, modulet kan integreres med Arduino-systemer ved hjælp af UART-grænsefladen til programmering og styring.
Hvad er den maksimale WiFi-transmissionsafstand?
I åbent miljø er den maksimale transmissionsafstand cirka 100 meter.
