INA219 I2C strømføler MCU-219 til tovejs energimåling
Mærke: satkit
27,98kr
Moms inkluderet (Ekskl. moms: 22,38 kr)
Begrænset lager
Standardlevering
Ons, Jun 17 - Fre, Jun 19
Ekspreslevering
Man, Jun 15 - Tir, Jun 16
30 dages returret
Gratis returnering inden for 30 dage
Sikker transaktion
Share:
Gratis levering
Fragt fra 37 kr
Nem returnering
30 dages returret
Sikker betaling
100% sikker checkout
Kvalitetsgaranti
Kun originale produkter

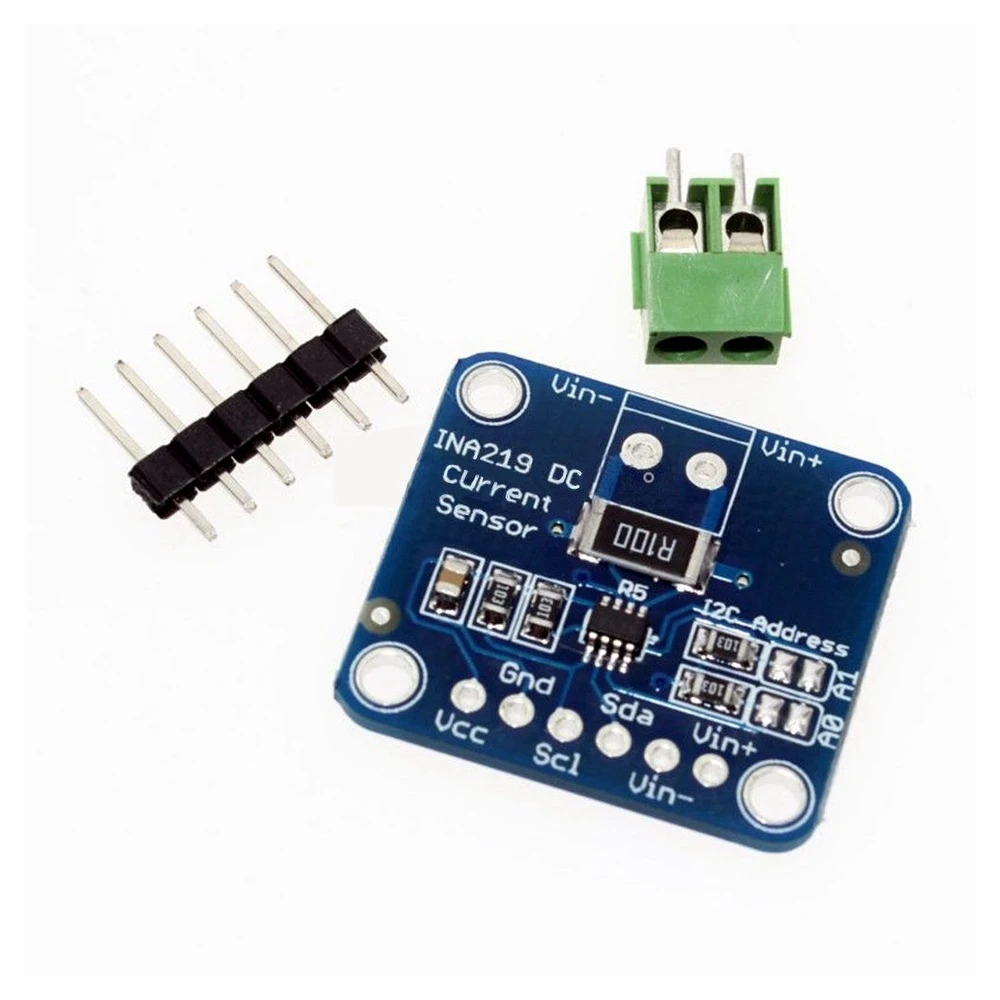

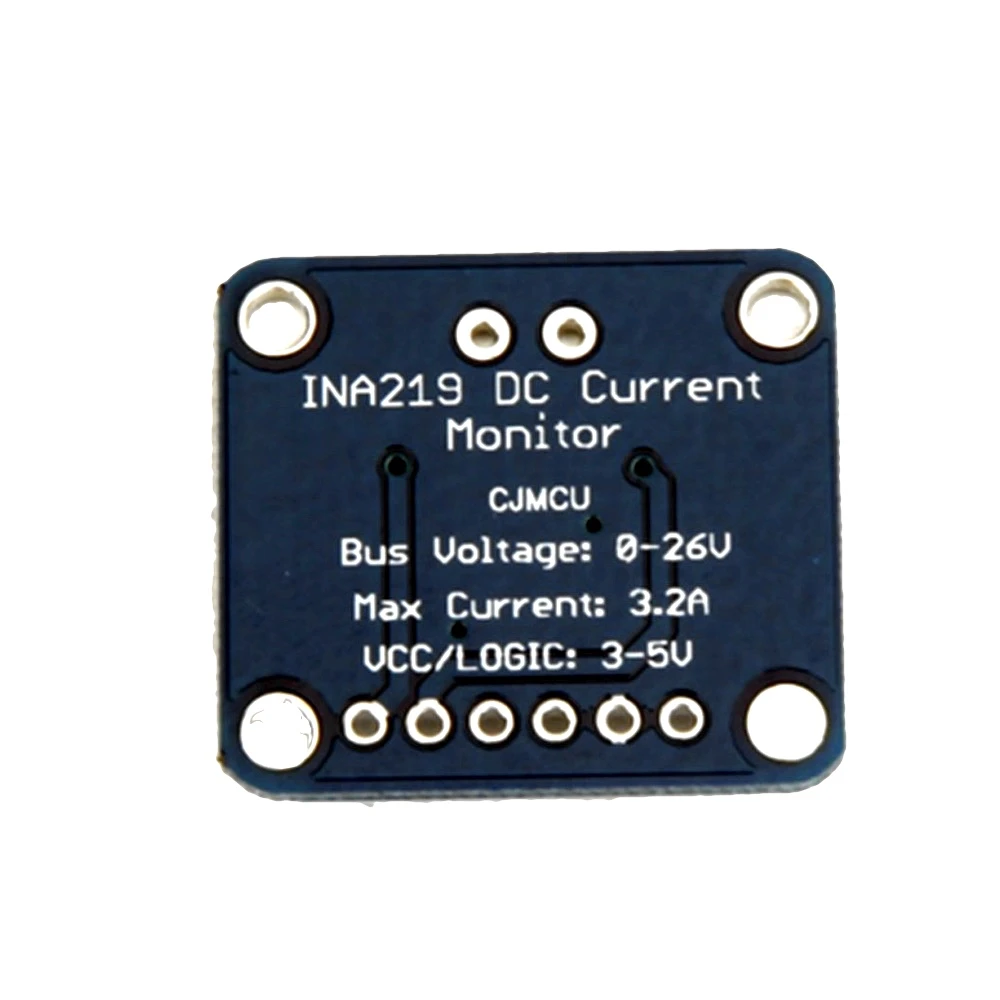

Den INA219 I2C strømføler MCU-219 er et elektronisk modul, der er udviklet til præcist at måle spænding og strøm i jævnstrømssystemer (DC). Denne sensor bruger INA219B-IC chipset og kommunikerer via I2C-protokollen, hvilket gør den nem at integrere i elektronik- og Arduino-projekter.
Takket være dens evne til at måle spændinger på op til 26 V og tovejsstrømme er den perfekt til anvendelser som batteriovervågning, solcelleanlæg og ethvert projekt, der kræver præcis kontrol af energiforbruget.
Hovedfunktioner
- Chipset: INA219B-IC til præcis måling af strøm og spænding.
- Driftsspænding: Kompatibel med 3.3V og 5V.
- Målemodstand: 0.1 Ohm, 1% tolerance, 2W.
- Maksimal målespænding: op til 26 V.
- Mål: 25 x 22 x 12 mm, kompakt og nem at integrere.
- Tilslutning: I2C-protokol for enkel kommunikation med mikrocontrollere.
- Medfølgende tilbehør: 6-bens header og 3.5 mm PCB-terminalblok til sikre forbindelser.
Typiske anvendelser
Denne sensor er ideel til elektronikprojekter, der kræver energiovervågning i realtid, især i Arduino-baserede systemer. Den bruges ofte til:
- Måling af strøm og spænding i genopladelige batterier.
- Overvågning af solpaneler og solcelleanlæg.
- Robotik- og automationsprojekter, der kræver energistyring.
- Elektronisk måleudstyr og udvikling af prototyper.
Kompatibilitet
MCU-219 er kompatibel med de fleste mikrocontrollere, der understøtter I2C-kommunikation, herunder Arduino, Raspberry Pi og andre indlejrede systemer. Det kompakte design gør den nem at integrere i breadboards og DIY-projekter.
Bemærk: Dette produkt er i øjeblikket udsolgt. Vi anbefaler, at du ser nærmere på lignende alternativer i vores kategori med sensorer til Arduino.
- INA219B-IC chipset til præcis måling af strøm og spænding
- Kompatibel med driftsspændinger på 3.3V og 5V
- Målemodstand på 0.1 Ohm med 1% tolerance og 2W
- Maksimal målespænding op til 26 V
- Kompakte mål på 25x22x12 mm
- Kommunikation via I2C-protokol for nem integration
- Inkluderer 6-bens header og 3.5 mm PCB-terminalblok
Kundespørgsmål & svar
Hvilket spændings- og strømområde kan MCU-219-modulet med INA219 måle?
Modulet kan måle spændinger op til 26 V DC og strømme bestemt af shuntmodstanden på 0,1 Ω, 2 W, hvilket typisk svarer til omkring 2 A maksimum, afhængigt af varmeafledning og tilladt spændingsfald.
Hvad er præcis inkluderet i produktets pakke, og hvilke mål har sensoren?
Pakken indeholder kortet med INA219-sensoren allerede monteret, en 6-bens header (til breadboard eller andre stik) og en 3,5 mm PCB-terminalblok. Målene er 25 mm x 22 mm x 12 mm.
Hvilke mikrocontrollere er MCU-219 kompatibel med, og hvilken spænding kræves for at forsyne modulet?
MCU-219 er kompatibel med mikrocontrollere, der understøtter I2C/IIC, såsom Arduino, ESP32, Raspberry Pi og kompatible enheder. Den kan forsynes med 3,3 V eller 5 V, afhængigt af værtsystemet.
Kræves der en særlig procedure for at installere sensoren og sikre præcise målinger?
Det anbefales at lodde headeren og terminalerne solidt og placere sensoren så tæt som muligt på målepunktet for at minimere spændingsfald. Det er vigtigt at holde forbindelserne korte og godt isolerede fra det elektriske miljø.
Hvad er de vigtigste forskelle mellem MCU-219 og andre strømsensorer som ACS712?
MCU-219 bruger differentiel måling med shuntmodstand, hvilket giver højere nøjagtighed ved lave niveauer (±1%) og understøtter tovejsmåling samt højere spændinger (op til 26 V), mens ACS712 bruger Hall-effekt, har lavere opløsning ved lave strømme og begrænser spændingen til 5 V.
Hvad bruges INA219 I2C strømføler MCU-219 til?
Den bruges til præcist at måle spænding og strøm i jævnstrømssystemer og til at overvåge energiforbruget i elektroniske projekter.
Er den kompatibel med Arduino?
Ja, sensoren bruger I2C-kommunikation, hvilket gør den kompatibel med Arduino og andre mikrocontrollere, der understøtter denne protokol.
Hvad er den maksimale spænding, den kan måle?
Den kan måle spændinger på op til 26 V i jævnstrøm.
Hvad følger med i leveringen?
Der medfølger en 6-bens header og en 3.5 mm PCB-terminalblok for nem tilslutning på breadboards.
Kan produktet købes med det samme?
Produktet er i øjeblikket udsolgt. Det anbefales at se alternative produkter i kategorien sensorer til Arduino.
