CH341A programmer USB til UART IIC SPI I2C - parallelport
Mærke: satkit
55,95kr
Moms inkluderet (Ekskl. moms: 44,76 kr)
Begrænset lager
Standardlevering
Fre, Jun 12 - Tir, Jun 16
Ekspreslevering
Ons, Jun 10 - Tor, Jun 11
30 dages returret
Gratis returnering inden for 30 dage
Sikker transaktion
Share:
Gratis levering
Fragt fra 37 kr
Nem returnering
30 dages returret
Sikker betaling
100% sikker checkout
Kvalitetsgaranti
Kun originale produkter

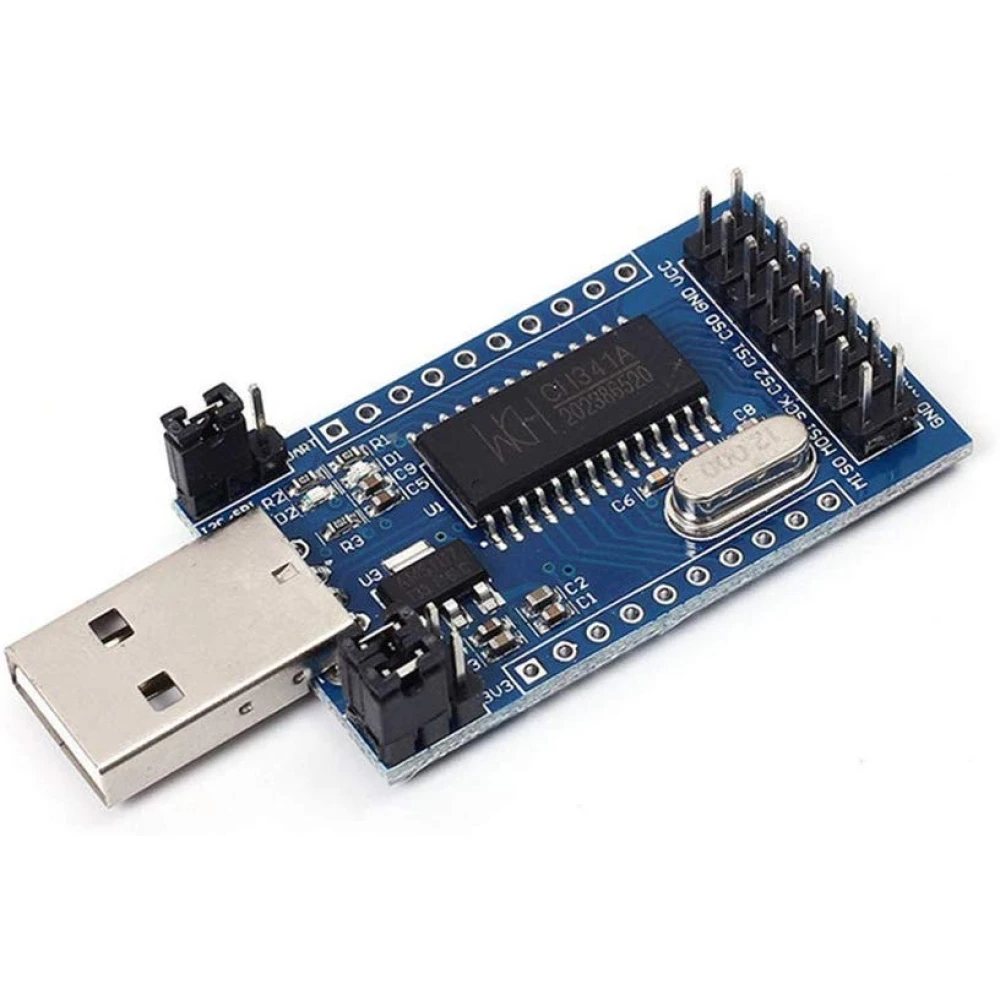

Programmer CH341A Konverter USB til UART IIC SPI I2C er et USB-konvertermodul udstyret med CH341A-chippen, som fungerer som en USB-busadapter. Denne enhed giver flere grænseflader, herunder asynkron seriel port, parallelport, printer og en almindelig synkron seriel grænseflade med 2 og 4 ledninger. Det er et vigtigt værktøj til seriel udvidelse, EEPROM-programmering via I2C-grænseflade, SPI-grænseflade, FLASH- og STC MCU-programmering, programfejlfinding, dataopsamling og meget mere.
Hovedfunktioner:
- Understøtter konvertering fra USB til parallel printerport og EPP- eller MEM-parallelport.
- Kompatibel med USB til UART, I2C og SPI.
- Udgangsspænding og signalniveau kan vælges mellem 3.3V og 5V.
- LED-indikatorer for UART- og SPI/I2C-driftsstatus.

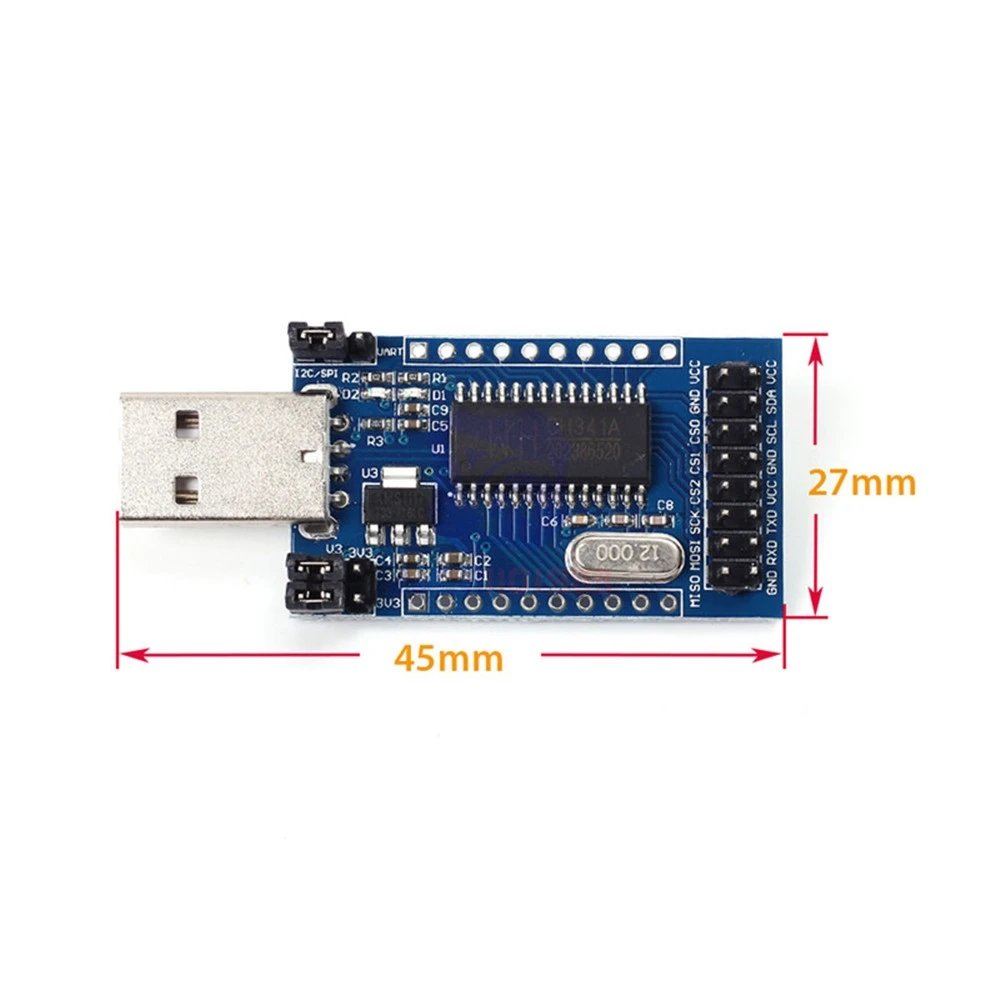

- Kompakt kortstørrelse: 45 x 27 mm.

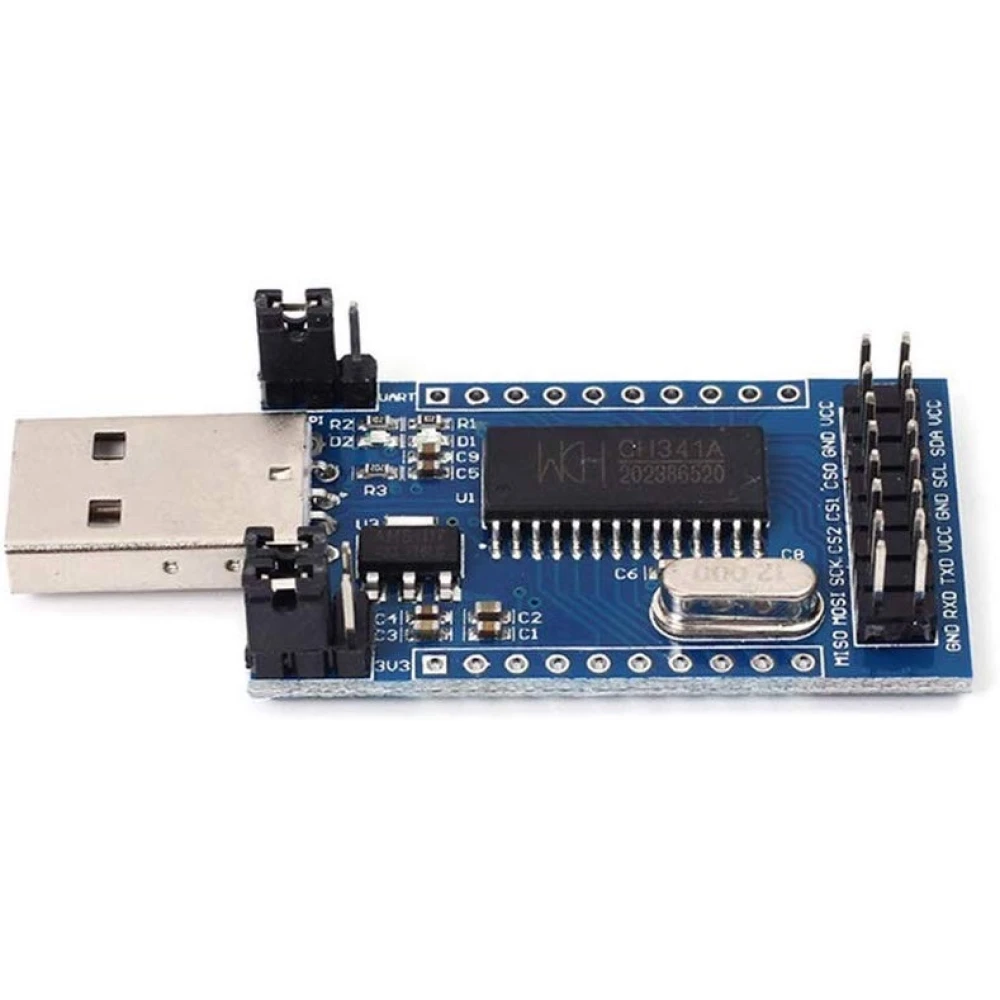

Tekniske specifikationer:
- UART-grænseflade: VCC, RXD, TXD, GND.
- I2C-grænseflade: VCC, SDA, SCL, GND.
- SPI-grænseflade: MISO, MOSI, SCK, CS2, CS1, CS0, GND, VCC.

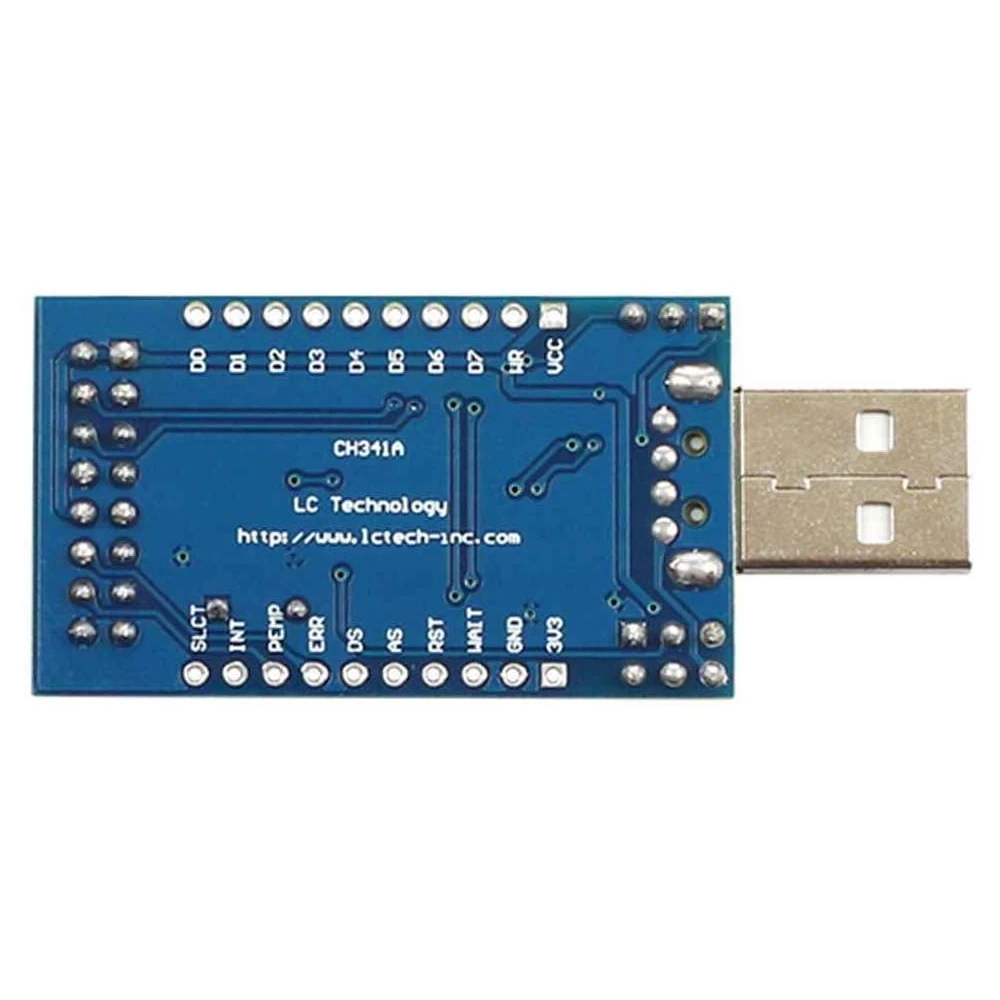

- Printerport og EPP/MEM-port med 10P 2.54mm stik (se manualen for ben-definition).

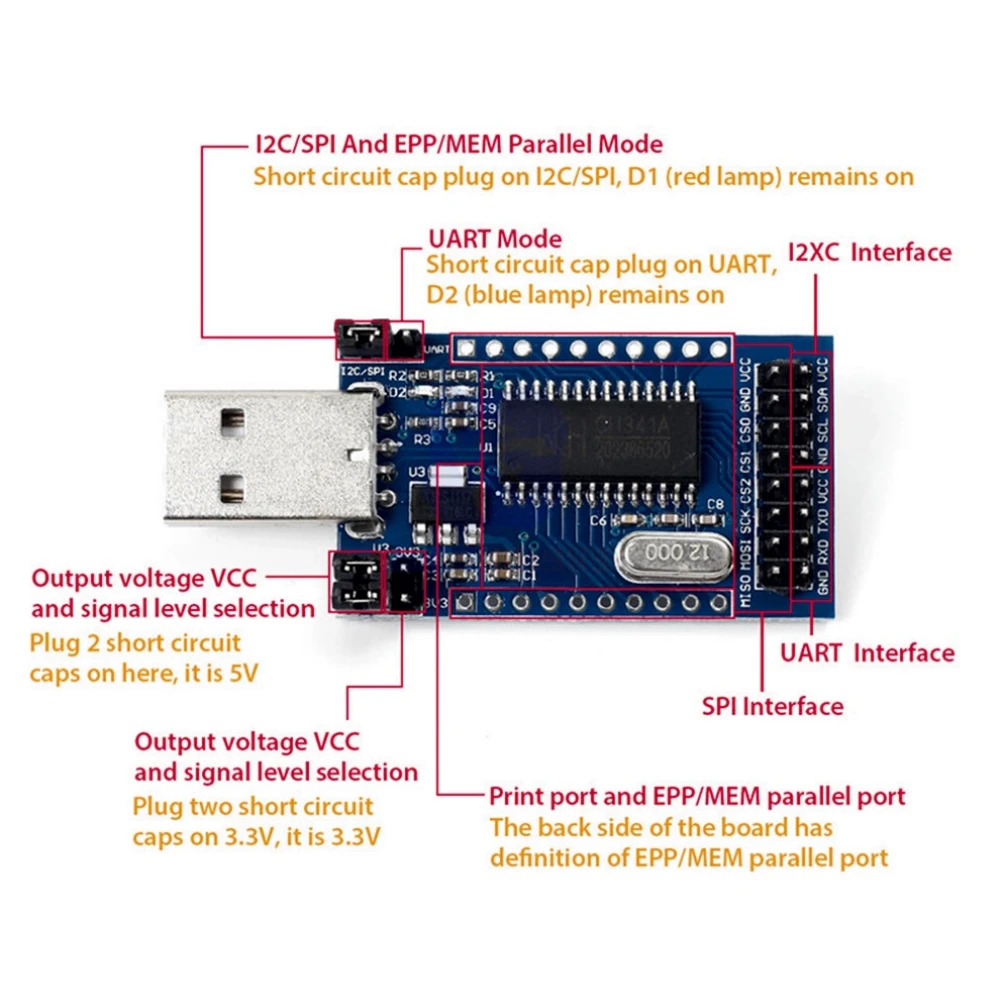

Driftstilstande:
- UART-tilstand: jumperhætte i UART, blå D2-indikator lyser.
- I2C/SPI og EPP/MEM paralleltilstand: jumperhætte i I2C/SPI, rød D1-indikator lyser.
- Printer parallelport-tilstand: afbryd jumpere og forbind SDA og SCL sammen.
Valg af udgangsspænding:
- Jumperhætte 2 på 3V3-siden for 3.3V.
- Jumperhætte 2 på den anden side for 5V.
Denne programmer er ideel til brugere, der har brug for en økonomisk og funktionel løsning til programmering og fejlfinding af elektroniske enheder, der kræver UART-, I2C-, SPI- eller parallelport-grænseflader. Det kompakte design og den store alsidighed gør den perfekt til elektronikprojekter, firmwareudvikling og vedligeholdelse af hardware.
- Understøtter USB til parallelport, UART, I2C og SPI
- Valgbar udgangsspænding: 3.3V eller 5V
- LED-indikatorer for UART- og SPI/I2C-status
- Kompakt størrelse: 45 x 27 mm
- Kompatibel med EEPROM-, FLASH- og STC MCU-programmering
Kundespørgsmål & svar
Hvad er målene, vægten og de primære materialer for CH341A-modulet?
Modulet måler 45 mm i længden og 27 mm i bredden, og det er primært fremstillet af glasfiber-PCB (FR4) og SMD-elektronikkomponenter. Den anslåede vægt er under 20 gram, hvilket gør det nemt at integrere i breadboards eller kompakte projekter.
Hvilke strømkrav og systemkompatibilitet har denne converter?
CH341A forsynes direkte via computerens USB-port (5V). Den kan vælge udgangsspænding og signalniveauer til 3,3 V eller 5 V via jumpers. Den er kompatibel med Windows, nogle Linux-distributioner og macOS, men tilgængeligheden og installationsvenligheden af drivere kan variere afhængigt af operativsystem og version.
Kræver CH341A-programmeren kalibrering eller periodisk vedligeholdelse for pålidelig brug?
Modulet kræver ikke kalibrering eller periodisk vedligeholdelse. Det anbefales at holde stikforbindelserne rene og undgå udsættelse for fugt eller elektrostatisk afladning. Under normale forhold og korrekt håndtering afhænger holdbarheden primært af fysisk behandling og ESD-beskyttelse.
Hvilke relevante begrænsninger har CH341A med hensyn til overførselshastigheder og signaltolerancer?
CH341A understøtter USART-hastigheder op til 2 Mbps, SPI typisk op til 12 MHz og I2C op til 400 kHz (Fast mode). De konfigurerbare logikniveauer giver en vis fleksibilitet (3,3V/5V), men der kan opstå fejl ved tilslutning af enheder, der kræver meget stramme timing-tolerancer eller integration af mere end én protokol samtidig. Det anbefales ikke til NAND-flash med stor kapacitet.
Hvad bruges CH341A-programmeren til?
Den bruges til at konvertere USB til UART-, I2C-, SPI- og parallelport-grænseflader, så elektroniske enheder kan programmeres og fejlsøges.
Hvilke signalspændinger understøtter CH341A-programmeren?
Den giver mulighed for at vælge udgangsspænding og signalniveau på 3.3V eller 5V via en jumper på kortet.
Har CH341A-programmeren statusindikatorer?
Ja, den har indikatorlys til UART- og SPI/I2C-tilstandene, som viser driftsstatus.
Hvad er størrelsen på CH341A-programmerens kort?
Kortets størrelse er 45 x 27 mm.
Kan den bruges til EEPROM-programmering?
Ja, den er kompatibel med EEPROM-programmering via I2C-grænsefladen.
