Reparerer du elektronik nogenlunde jævnligt, har du sandsynligvis allerede flere typer lod, flux, aflodsningsfletning og et par spidser til stationen. Alligevel er der ét produkt, der stadig er overraskende ukendt – selv hos folk der har repareret i årevis: bismutlod til lav temperatur.
Det er ikke en erstatning for dit sædvanlige lod, og det er heller ikke det rigtige valg til alle lodninger. Det interessante er én meget konkret egenskab: det smelter ved en langt lavere temperatur end de sædvanlige legeringer.
En af de mest udbredte sammensætninger er Sn42Bi58, bestående af 42 % tin og 58 % bismut. Smeltepunktet ligger omkring 138 °C. For at forstå forskellen:
| Legering | Smelter ved | Forskel |
|---|---|---|
| Sn42Bi58 (bismutlod) | 138 °C | — |
| Sn63Pb37 (med bly) | 183 °C | 45 °C mere |
| SAC305 (blyfrit) | 217 °C | 79 °C mere |
I en elektronikreparation kan den forskel gøre en enorm forskel.
Er du her for produktet og ikke for at læse? Vi har det i to formater:

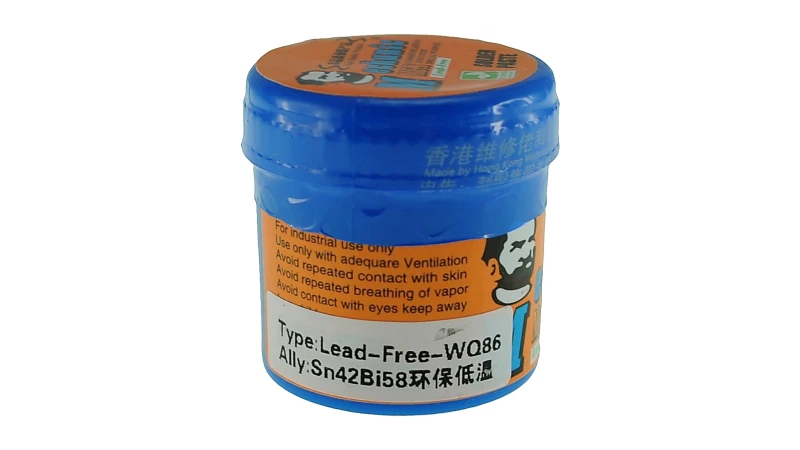

- 50 g bøtte Sn42Bi58 — standardformatet til reparationsbenken
- 40 g sprøjte med bismut — lettere at dosere præcis der hvor du har brug for det
Hvad er særligt ved bismutlod?
Sn42Bi58 er en eutektisk legering. Det betyder, at den går direkte fra fast til flydende ved én bestemt temperatur – i dette tilfælde ca. 138 °C.
Men ud over metalfysikken er det vigtigste, hvad det giver dig mulighed for at gøre på et printkort: du kan arbejde med lavere temperatur og mindre termisk belastning på PCB'en.
Det er særligt relevant, når du har følsomme komponenter, plastikkontakter, meget tynde print, LED'er, klæbestof eller områder, hvor for meget varme kan løfte et pad eller beskadige selve kortet.
Og selv om mange køber dette produkt med tanke på lavtemperaturlodning, er den mest interessante anvendelse nok en anden.
Tricket der fuldstændig ændrer din måde at aflodsne på
Her begynder bismutlod for alvor at vise sin værdi.
Forestil dig, at du skal fjerne en HDMI-kontakt, USB, USB-C, et IC med mange ben, eller et andet komponent med mange lodsømme. Problemet er sjældent at smelte én loddesøm. Problemet er at få alle til at være smeltede på samme tid.
Du varmer ét sted op, bevæger dig til det næste, og når du når den anden ende, er den første allerede størknet igen. Den typiske løsning er at skrue temperaturen op og tilføre mere varmluft. Det virker, men det øger også risikoen for at beskadige kortet.
Med Sn42Bi58 kan du gøre noget andet. Du sætter en lille mængde på de eksisterende lodsømme og lader de to legeringer blande sig. Ved at tilføre bismut sænker du smeltepunktet for blandingen markant: loddet forbliver flydende længere, og det bliver meget nemmere at trække komponenten fri.
I mange tilfælde er resultatet bemærkelsesværdigt. En kontakt der virkede umuligt fastloddet til PCB'en kan begynde at give sig næsten uden modstand.
Til dette formål er sprøjten normalt mere praktisk end bøtten: du sætter én lille dråbe på hvert punkt uden at oversvømme hele kortet.
Skal du bruge kræfter, gør du noget forkert
Det er nok en af de vigtigste regler ved aflodsning af komponenter.
Hvis du skal trække hårdt i en kontakt eller vippe et IC fri med en leverance, sidder der stadig mindst én lodsøm fast. Og det er dér problemerne begynder: løftede pads, beskadigede traces, brækkede vias og deformerede kontakter.
En lavtemperaturlegering hjælper netop med at undgå den situation. Målet er ikke at rykke komponenten løs. Målet er at alle dens lodsømme er smeltede på samme tid, så du kan løfte den af uden modstand.
Lavere temperatur betyder mindre risiko for kortet
Varme er nødvendig for at lodde og aflodsne – men det er også en af de hyppigste årsager til skader under reparation.
Moderne print kan have mange kobberlag og store masseplaner, der suger en enorm mængde energi. Vi kender alle situationen: man rækker solderjernet frem, og lodsømmen vil bare ikke smelte. Temperaturen skrues op. Man bliver ved med at varme. Og imens man forsøger at arbejde på ét punkt, begynder hele PCB-området at blive varmt.
Med lavtemperaturlod kan du reducere den termiske belastning og undgå problemer som løftede pads, deformeret plastik, beskadiget klæbestof, delaminering af PCB'en eller unødig opvarmning af naboelementer.
Under reparation tæller det ikke kun, hvad temperaturen viser på stationens display. Det tæller også hvor længe du holder den temperatur nede i materialet. Derfor hjælper det meget at arbejde med en forvarmer nedefra og beskytte omkringliggende komponenter med Kapton-tape.
Hvor er det særligt nyttigt?
USB-, HDMI- og USB-C-kontakter
De er et af de tydeligste eksempler. De har mange lodsømme, og i mange tilfælde store metalbeslag forbundet til masse. At holde alt smeltet på samme tid kan være svært, og en lille mængde Sn42Bi58 kan gøre det markant lettere at få kontakten fri.
SMD-integrerede kredsløb
Det kan også bruges til at fjerne komponenter med mange ben. Idéen er den samme: fordel legeringen langs forbindelserne og sørg for, at alle forbliver smeltede længe nok til at løfte komponenten af.
Metalskærmkapsler
Direkte loddet skærme kan også være besværlige at fjerne, fordi de har flere lodsømme spredt ud. At sænke smeltepunktet hjælper her meget.
Varmefølsomme print og komponenter
Fleksible print, tynde PCB'er, komponenter tæt på plastik, små elektronikmoduler og zoner med klæbestof er alle gode kandidater til lavtemperaturarbejde.
LED-reparationer
LED'er er ret følsomme over for overskydende varme. En lavtemperaturlegering kan være interessant, når du vil minimere den termiske belastning under reparationen.
Lodepaste og stang i Sn42Bi58 er ikke det samme produkt
På nettet finder du Sn42Bi58 i mange former: pasta, tråd, plader, kugler, stænger og små blokke. Stænger fanger nogle gange opmærksomheden, fordi de kan have overraskende høje priser. Er det det samme?
Den metalliske legering kan være præcis den samme – men produktet er det ikke.
En Sn42Bi58-stang er grundlæggende fast metal bestående af tin og bismut i det forhold. Pastaen indeholder fine partikler af den samme legering blandet med flux og andre komponenter, der gør den nem at påføre. Flux'en hjælper med at fjerne oxider og sikrer, at loddet binder ordentligt til de metalliske overflader.
Til elektronikreparation er pasta normalt et meget praktisk format, fordi du kan påføre meget små mængder præcis der hvor du har brug for dem. Derfor er de to varianter vi fører – 50 g bøtten og 40 g sprøjten – begge i pastaform.
138 °C betyder ikke, at du sætter stationen på 138 °C
Det er en ganske almindelig fejltagelse.
At Sn42Bi58 smelter ved 138 °C betyder ikke, at du skal indstille stationen til præcis den temperatur. Spidsen overfører løbende varme til komponenten, til traces og til al den kobbermasse der omgiver dem. Sætter du stationen næsten på samme temperatur som smeltepunktet, bliver varmeoverførslen meget langsom.
Den reelle arbejdstemperatur skal være højere. Det vigtige er at finde et punkt, hvor loddet smelter hurtigt og du kan trække varmen væk igen hurtigst muligt. Det er ofte bedre at arbejde et par sekunder ved en noget højere temperatur end at holde en for lav temperatur i lang tid.
Og hold øje med spidsen: er den oxideret og tager ikke lod, overfører den varmen meget dårligere, og du ender med at skrue op unødigt. En spidsrensepasta ordner det på et øjeblik.
Så hvorfor ikke bruge Sn42Bi58 til alt?
Fordi det også har ulemper. Legeringer med et højt bismutindhold er generelt mere sprøde og mindre duktile end andre lod.
For mange anvendelser er det ingen ulempe. Men det skal man huske på, når en lodsøm vil blive udsat for stød, vibrationer, bøjninger eller gentagen mekanisk belastning.
Det forklarer en situation der ved første øjekast kan virke modsigende: Sn42Bi58 kan være fantastisk til at fjerne et komponent fra en mobiltelefon – men det betyder ikke, at du vil bruge det til alle de endelige lodsømme på den samme telefon.
Én ting er at bruge det som hjælpemiddel under en reparation. Noget andet er at vælge hvilken legering der skal sidde som endelig lodning – der vil du normalt bruge Sn63/Pb37 eller en konventionel blyfri pasta, afhængigt af udstyret.
Vær meget forsigtig, hvis kortet indeholder blylod. Når bismut blandes med visse blyholdige lod, kan der dannes Sn-Bi-Pb-sammensætninger med ekstremt lave smeltepunkter – omkring 96 °C ved bestemte blandingsforhold. Det kan være problematisk, hvis den blanding ender som del af en endelig lodsøm.
Når du bruger Sn42Bi58 til at lette en aflodsning, er det god praksis efterfølgende at fjerne resterne med aflodsningsfletning, rense pads grundigt og lave den nye lodning med den rigtige legering.
Det er særligt vigtigt at have for øje med gammelt udstyr eller print der har været igennem andre reparationer: man ved tit ikke, hvad den forrige reparatør har brugt af lod.
Overholder bismutlod RoHS?
Legeringen Sn42Bi58 indeholder ikke bly. Tin og bismut er heller ikke blandt de stoffer, der er begrænset under RoHS-direktivet, og denne sammensætning er derfor udbredt som blyfri legering i applikationer, der skal være RoHS-kompatible.
Man bør dog skelne mellem en legeringssammensætning og den konkrete certificering af et specifikt produkt. For at kunne sige, at en bestemt produktreference er RoHS-certificeret, kræver det den tilsvarende dokumentation fra producenten.
På legeringsniveau er Sn42Bi58 en blyfri legering, velegnet til anvendelser der kræver lodning ved lav temperatur.
Sådan får du mest ud af det
Du behøver ikke dække hele kortet i pasta. Til aflodsning er det som regel nok at tilføje en lille mængde og sørge for, at den blander sig ordentligt med det eksisterende lod.
Det er også vigtigt at fordele det jævnt. Fjerner du en kontakt med veinte puntos og nitten er smeltede men én stadig sidder fast, kan det ene punkt ende med at løfte et pad.
Et andet vigtigt råd: brug flux, når det er nødvendigt. Mange forsøger at løse problemer ved at skrue temperaturen op, når et par dråber god flux ville forbedre bendings- og varmeoverførselsegenskaberne markant. Arbejder du med blyfrie legeringer, er RMA-223 den der udtrykkeligt er beregnet til det.
Når du har brugt Sn42Bi58 som hjælp til at fjerne et komponent, bør du rengøre området grundigt: aflodsningsfletning for at fjerne blandingen, og isopropylalkohol med en antistatisk børste for at gøre pads klar til den nye lodning.
Og som med alt andet elektroniklodning anbefales det at bruge en røgudsugning. At loddet ikke indeholder bly, betyder ikke, at det er en god idé at indånde dampene fra flux'en.
Et produkt du nok bruger mere til aflodsning end til lodning
Det er måske det mest interessante ved bismutlod. Det sælges som lavtemperaturlod – men for mange der reparerer elektronik ender det med at blive et aflodsningsværktøj.
Det erstatter ikke det lod du normalt bruger. Og det giver heller ikke mening at bruge det til alle reparationer. Det løser simpelthen ét konkret problem rigtig godt.
Når du har en kontakt foran dig, der virker umulig at få ud, et komponent omgivet af plastik, eller en PCB der suger al varmen du giver den, kan en Sn42Bi58-legering fuldstændig ændre din tilgang til arbejdet.
Det er én af de forbrugsvarer der kan ligge uberørt i reparationsbenken i ugevis. Indtil den svære reparation dukker op, og du husker at du har det.
Så forstår du, hvorfor bismutlod fortjener sin plads ved siden af flux, aflodsningsfletning og det sædvanlige lod.
Find det her, i to formater:
- Bismutlodepasta Sn42Bi58, 50 g bøtte — til at have stående på benken
- 40 g sprøjte med bismut — til præcis dosering dråbe for dråbe
Og det der hører til: aflodsningsfletning, flux, isopropylalkohol og røgudsugning. Alt sammen under loddetilbehør.
