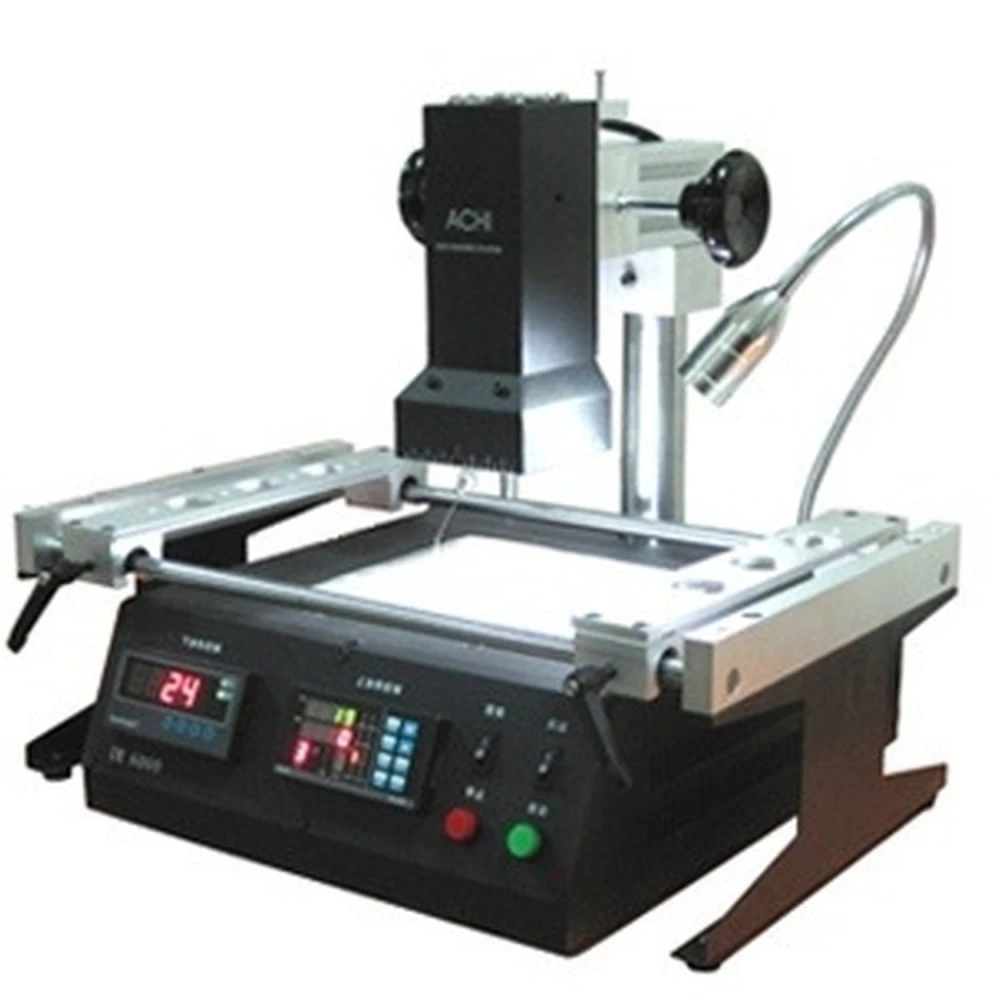

Achi IR6000 infrarød loddekolbe til rework af printkort
Mærke: Achi
Moms inkluderet (Ekskl. moms: 4.849,00 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 5.818,80 kr | -4% |
| 10+ | 5.697,58 kr | -6% |
| 20+ | 5.455,13 kr | -10% |
Den Achi IR6000 infrarød loddekolbe er et specialiseret værktøj til rework af mellemstore printkort. Den bruger infrarød stråling til at opvarme lodningen, hvilket giver en effektiv og kontrolleret proces til både lodning og aflodning af elektroniske komponenter som BGA, QFP og andre typer printkort.
Dens nederste varmelegeme på 180×180 mm giver en ensartet opvarmning over et stort område og minimerer den termiske forvrængning, som kan opstå med lokale varmelegemer. Derudover tilbyder den otte programmerbare temperaturprofiler, som gør det muligt at vælge den passende loddetilstand til forskellige typer lodninger, herunder blyfri.
Vigtige funktioner ved Achi IR6000
- Sammenklappeligt bord med bevægelige holdere: gør det nemt at fastgøre og montere printkort stabilt under processen.
- Justerbart øvre varmelegeme: kan justeres lodret og vandret for præcis placering.
- Integreret LED-belysning: oplyser loddepunktet for bedre synlighed og præcision.
- Temperatursensor i arbejdsområdet: monteret på en fleksibel holder, så den kan rettes mod det ønskede sted.
- Uafhængig temperaturstyring: til øvre og nedre varmelegeme via termoelementer med høj præcision (±0.5%).
- Lydalarm: advarer, når det øvre varmelegeme når den programmerede temperatur.
- Programmerbare temperaturprofiler: gør det muligt at tilpasse processen til forskellige lodninger og komponenter.
- PC-forbindelse via RS-232-port: til avanceret styring og overvågning.
- Lukket kredsløbsstyring: sikrer præcis og konstant opvarmning.
Tekniske specifikationer
- Type af varmelegeme: keramisk
- Voltaje: 220 V
- Øvre varmelegeme: infrarød, 80 × 80 mm, 500 W
- Nedre varmelegeme: infrarød, 180 × 180 mm, 800 W
- Samlet effekt: 1350 W
- Temperaturstyring: uafhængig for øvre og nedre varmelegeme, med alarm for det øvre
- Maks. chipstørrelse: 70 × 70 mm
- Maks. PCB-størrelse: 400 × 305 mm
- Maks. opvarmningstemperatur: 400°C
- Mål: 475 × 480 × 420 mm
- Vægt: 18 kg
Typiske anvendelser
Denne station er ideel til værksteder med elektronikreparation, især til rework og lodning af printkort med BGA- og QFP-komponenter. Dens præcision og kontrol gør den velegnet til arbejde på printkort til spillekonsoller, forbrugerelektronik og vedligeholdelse af komplekse kredsløb.
Kompatibilitet
Kompatibel med printkort på op til 400 × 305 mm og chips med en maksimal størrelse på 70 × 70 mm. Understøtter traditionel og blyfri lodning takket være de justerbare temperaturprofiler.
Pakkeindhold
- Achi IR6000 loddekolbe
- Datakabel
- Termoelement med monteringsholder
- Brugervejledning
- CD med software til styring og opsætning
- Sammenklappeligt bord med bevægelige holdere for stabil fastgørelse
- Justerbart øvre varmelegeme lodret og vandret
- Integreret LED-belysning i loddeområdet
- Temperatursensor med fleksibel holder for præcision
- Uafhængig temperaturstyring med lydalarm
- Otte programmerbare temperaturprofiler
- PC-forbindelse via RS-232-port til avanceret styring
- Kraftige infrarøde keramiske varmelegemer
- Kompatibel med printkort op til 400x305 mm og chips 70x70 mm
- Maksimal temperatur på 400°C til forskellige anvendelser
Kundespørgsmål & svar
Hvilke fordele giver ACHI IR6000s dobbelte infrarøde varmesystem i forhold til varmluftstationer ved BGA-arbejde?
ACHI IR6000 bruger øvre og nedre infrarøde varmelegemer, hvilket reducerer luftstrømmen og forhindrer forskydning af små komponenter, samtidig med at den opvarmer mere ensartet på sarte dele som BGA og QFP. I modsætning til varmluft minimerer den risikoen for fysisk skade eller at komponenter falder af, og den giver bedre varmefordeling over større områder (op til 180 × 180 mm). Den er ideel til flerlags-PCB'er, der er følsomme over for temperaturgradienter.
Hvad er de omtrentlige mål og vægt for ACHI IR6000, og hvilke tilbehør medfølger i kassen?
De omtrentlige mål for ACHI IR6000 er 470 × 440 × 320 mm, og vægten er omkring 13 kg. I kassen medfølger typisk: hovedenhed, justerbare bevægelige holdere, termoelement-probe, indbygget LED-lampe, strømkabel og en grundlæggende manual. Det anbefales at bekræfte de præcise detaljer med leverandøren, da indholdet kan variere fra batch til batch.
Hvilken form for forebyggende vedligeholdelse kræver ACHI IR6000, og hvad er den forventede levetid for de keramiske varmeelementer?
Anbefalet forebyggende vedligeholdelse omfatter regelmæssig rengøring af overflader og sensorer, kontrol af elektriske forbindelser og tjek af termoelementet. Keramiske varmeelementer har typisk en levetid på mellem 2.000 og 5.000 timer ved normal brug, afhængigt af ventilation og termiske cyklusser. Det anbefales at undgå stød og blokering af strålingsåbningerne.
Hvilke driftsproblemer er almindelige i ACHI IR6000, og hvordan anbefales de løst?
De mest rapporterede problemer er uventede temperaturvariationer, som skyldes løse eller snavsede termoelementer, samt overophedningsalarmer på grund af dårlig ventilation. Det anbefales at kontrollere og rengøre forbindelser og sensorer regelmæssigt. Hvis stationen ikke tænder, bør man kontrollere sikringer og at 220 V-linjen er stabil. Udskiftning af komponenter skal følge producentens specifikationer.
Hvilke typer printkort er Achi IR6000 egnet til?
Den er egnet til mellemstore printkort, herunder BGA, QFP og andre typer, med en maksimal PCB-størrelse på 400x305 mm.
Kan stationen bruges til blyfri lodning?
Ja, den har otte programmerbare temperaturprofiler, som gør det muligt at arbejde med både traditionel og blyfri lodning.
Hvordan styres temperaturen på Achi IR6000?
Temperaturen styres uafhængigt for det øvre og nedre varmelegeme via termoelementer med en præcision på ±0.5% og lydalarm for det øvre varmelegeme.
Kan stationen tilsluttes en computer?
Ja, stationen kan tilsluttes en PC via RS-232-porten til avanceret styring og overvågning.
Hvilket tilbehør følger med stationen?
Der medfølger datakabel, termoelement med monteringsholder, brugervejledning og CD med software.
