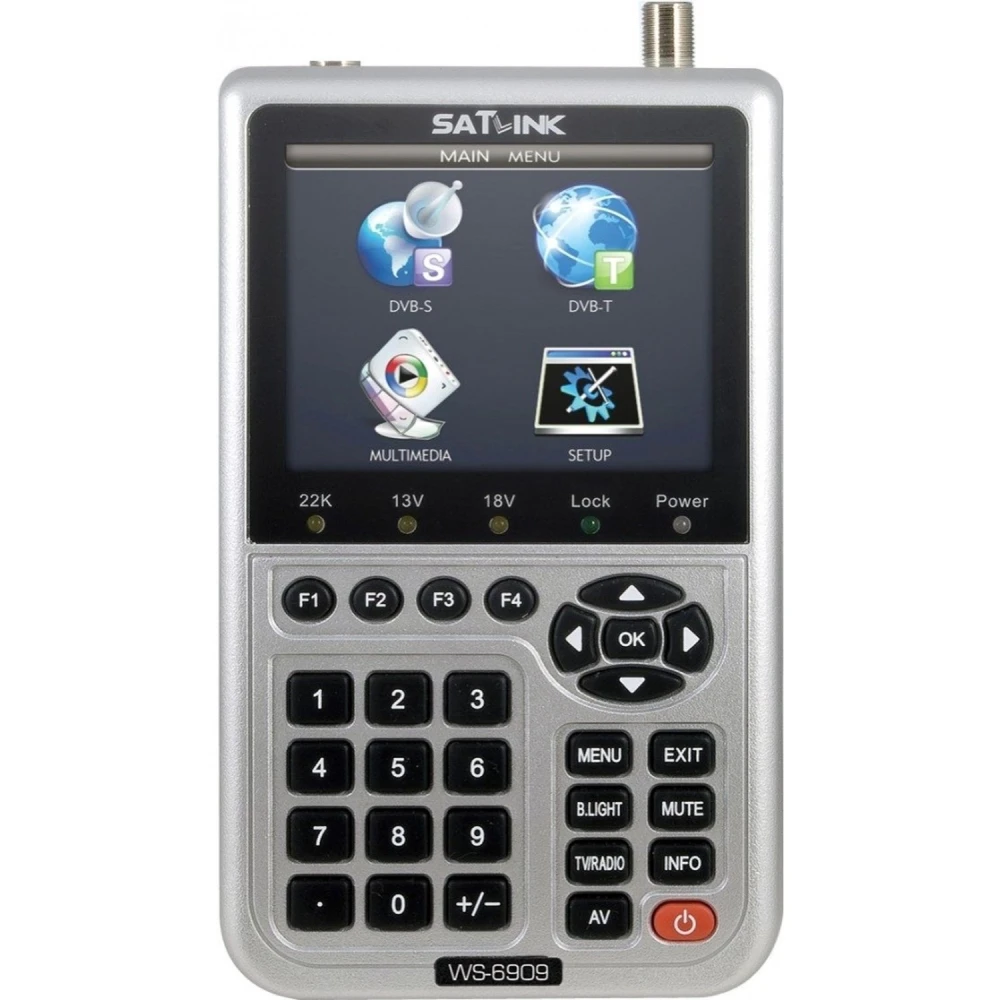

Satlink WS-6909 digital TV signal meter til DVB-T og DVB-S
Mærke: Satlink
Moms inkluderet (Ekskl. moms: 1.223,44 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 1.468,13 kr | -4% |
| 10+ | 1.437,54 kr | -6% |
| 20+ | 1.376,37 kr | -10% |
Satlink WS-6909 digital TV signal meter er et professionelt værktøj designet til måling og analyse af digitale signaler i DVB-T (jordbaseret digital tv) og DVB-S (satellit-tv) systemer. Denne enhed er ideel til teknikere og installatører, der skal sikre kvaliteten og den korrekte funktion af digitale tv-signaler.

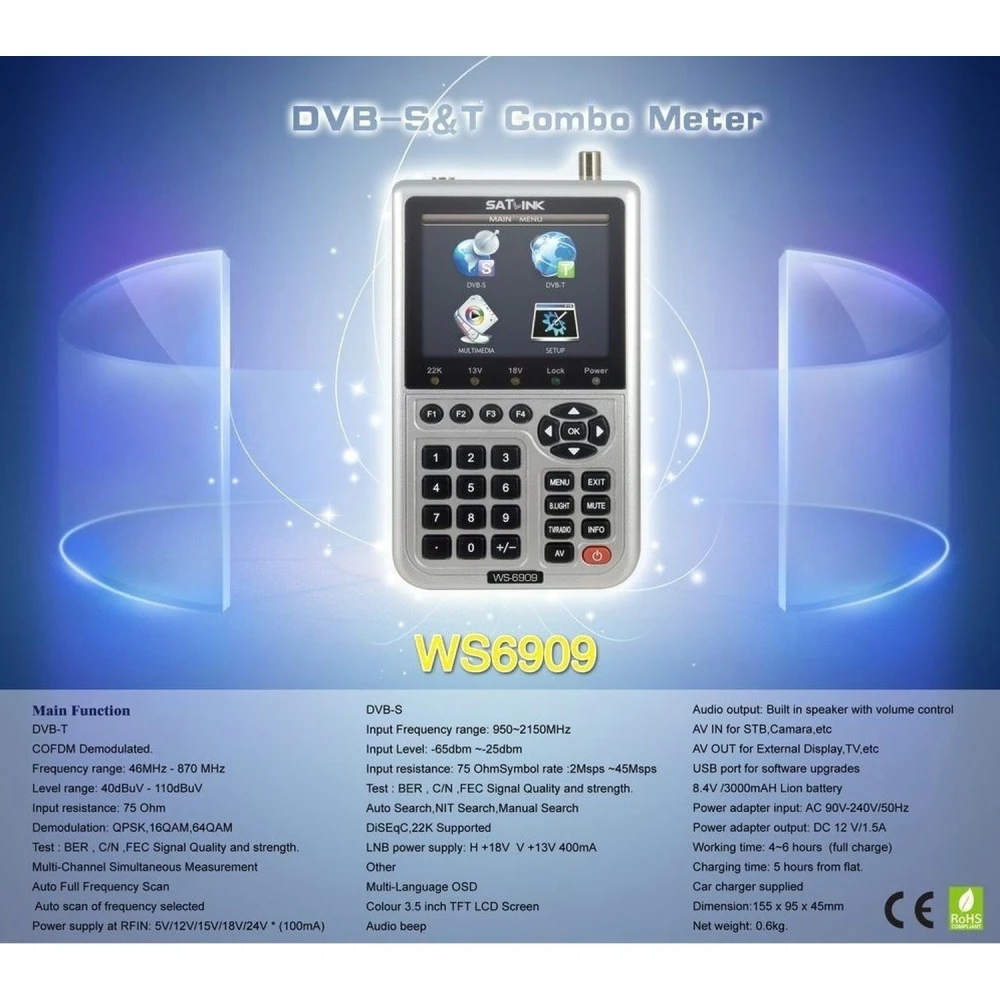

Hovedfunktioner:
- DVB-T frekvensområde: 46-870 MHz, med signalniveau på 40-110 dBuV og en indgangsimpedans på 75 ohm.
- DVB-T demodulation: Kompatibel med QPSK, 16QAM og 64QAM, med understøttelse af 2K og 8K tilstande.
- DVB-T målinger: BER (Bit Error Rate), C/N (carrier-to-noise ratio), signalkvalitet, FEC (Forward Error Correction) og signalstyrke.
- DVB-S frekvensområde: 950-2150 MHz, med indgangsniveau fra -65 dBm til -25 dBm og en indgangsimpedans på 75 ohm.
- DVB-S demodulation: QPSK med symbolrate fra 2 Msps til 45 Msps.
- DVB-S målinger: BER, C/N, signalkvalitet, FEC og styrke.
- Ekstra funktioner: Automatisk og manuel NIT-søgning, kompatibilitet med DiSEqC 1.0, 1.1, 1.2 og USALS, strømforsyning til LNB (13/18 V, 400 mA) og strømforsyning i RFIN med flere spændinger (5V til 24V).
- Genopladeligt batteri: 3000 mAh lithium-ion med spænding på 8.4V, driftstid på 4-6 timer og opladningstid på 5 timer. Inkluderer biloplader og AC 90-240 V adapter.
- Hukommelse: 16 MB SDRAM og 8 MB Flash til lagring og behandling.
- Seriel forbindelse: USB til dataoverførsel og opdateringer.
- Kompakte mål: 155 x 95 x 45 mm, hvilket gør den nem at transportere og bruge i marken.
Typiske anvendelser:
- Installation og justering af antenner til jordbaseret og satellit-tv.
- Fejlfinding og diagnosticering af DVB-T og DVB-S signaler.
- Simultan måling af flere kanaler til effektiv analyse.
- Kontrol af signalkvalitet i professionelle installationer og vedligeholdelse.
Kompatibilitet: Kompatibel med DVB-T og DVB-S digitale tv-systemer, inklusive COFDM- og QPSK-modulationsteknologier. Velegnet til signalanalyse i både private og professionelle miljøer.
Dette signalmeter er et vigtigt værktøj for teknikere, der har brug for præcision og funktionalitet ved måling af digitale signaler til jordbaseret og satellit-tv, og som sikrer optimale installationer og god modtagelse.
- DVB-T frekvensområde: 46-870 MHz med signalniveau 40-110 dBuV
- DVB-T demodulation kompatibel med QPSK, 16QAM og 64QAM
- Præcise målinger: BER, C/N, signalkvalitet, FEC og styrke
- DVB-S frekvensområde: 950-2150 MHz med indgangsniveau -65 til -25 dBm
- Automatisk og manuel NIT-søgning til DVB-S
- Kompatibilitet med DiSEqC 1.0, 1.1, 1.2 og USALS
- Genopladeligt 3000 mAh lithium-ion batteri med 4-6 timers driftstid
- Intern hukommelse på 16 MB SDRAM og 8 MB Flash
- USB-forbindelse til dataoverførsel og opdateringer
- Kompakte mål: 155 x 95 x 45 mm, nem at transportere
Kundespørgsmål & svar
Hvilke signaltyper kan Satlink WS-6909 måle og analysere, og hvilke fordele giver den i forhold til kun terrestriske eller kun satellitbaserede målere?
Satlink WS-6909 kan måle og analysere både digitalt terrestrisk TV-signal DVB-T (TDT, COFDM) og satellitsignal DVB-S, hvilket gør arbejdet i blandede installationer lettere uden behov for to enheder. Den understøtter QPSK-, 16QAM- og 64QAM-demodulation med frekvensområde på 46–870 MHz terrestrisk og 950–2150 MHz satellit, hvilket dækker de fleste aktuelle standarder. Sammenlignet med dedikerede målere giver den større alsidighed, men kan mangle avancerede funktioner, som findes i professionelle modeller med fokus på én signaltype.
Hvad er målene, vægten og det præcise indhold i produktets kasse?
Satlink WS-6909 har omtrentlige mål på 180 × 95 × 48 mm og en vægt på omkring 0,5 kg. Pakken indeholder normalt: WS-6909-måleren, oplader, kort koaksialt testkabel, rem eller transporttaske og brugermanual. Indholdet kan variere afhængigt af forhandleren, så det anbefales at kontrollere tilbehørslisten ved køb.
Kræver den ekstern strømforsyning for at fungere, og hvilken elektrisk kompatibilitet tilbyder den med satellit-LNB?
Måleren har et genopladeligt batteri til bærbar brug. Den kan levere strøm direkte fra RFIN-indgangen til enheder som LNB og understøtter 5V, 12V, 15V, 18V eller 24V (maks. 100 mA), kompatibelt med de fleste standard LNB'er og aktive antenneenheder. Det er vigtigt at kontrollere, at belastningen ikke overstiger den specificerede maksimale strøm for at undgå overbelastning.
Kan enheden måle tekniske parametre som BER, C/N-forhold og signalstyrke, og hvad er dens driftsområder?
Ja, WS-6909 måler nøgleparametre som BER (Bit Error Rate), carrier-to-noise-forhold (C/N), signalstyrke og signalkvalitet i både DVB-T og DVB-S. Den fungerer effektivt i et indgangsniveauområde på 40–110 dBμV terrestrisk og fra -65 dBm til -25 dBm satellit, hvilket dækker behovene ved installation og finjustering i bolig- og semiprofessionelle miljøer.
Hvilke sikkerheds- og normelementer indgår, og hvordan sammenlignes den med højere modeller i robusthed og beskyttelse?
WS-6909 opfylder grundlæggende CE-elstandarder for elektronisk udstyr, men på grund af sin bærbare kategori og pris har den ikke forstærket EMI-afskærmning eller avanceret beskyttelse mod overspænding på indgangene. Højere modeller kan have større robusthed, ESD-beskyttelse og yderligere certificeringer til professionelt miljø. Det anbefales at håndtere måleren efter god praksis og undgå tilslutninger i miljøer uden korrekt afladning.
Hvad bruges Satlink WS-6909 signalmeteret til?
Det bruges til at måle og analysere jordbaserede digitale tv-signaler (DVB-T) og satellitsignaler (DVB-S), så man kan kontrollere signalets kvalitet og styrke ved installation og vedligeholdelse.
Hvilke signaltyper kan Satlink WS-6909 måle?
Det kan måle DVB-T (jordbaseret tv) og DVB-S (satellit) signaler, inklusive parametre som BER, C/N, signalkvalitet, FEC og signalstyrke.
Hvor længe holder batteriet i Satlink WS-6909?
Lithium-ion batteriet har en kapacitet på 3000 mAh og giver en driftstid på 4 til 6 timer ved fuld opladning.
Er det kompatibelt med DiSEqC-systemer?
Ja, det er kompatibelt med DiSEqC 1.0, 1.1, 1.2 og USALS til LNB-styring og satellitskift.
Medfølger der biloplader?
Ja, signalmeteret leveres med en biloplader samt AC/DC-strømadapter.
