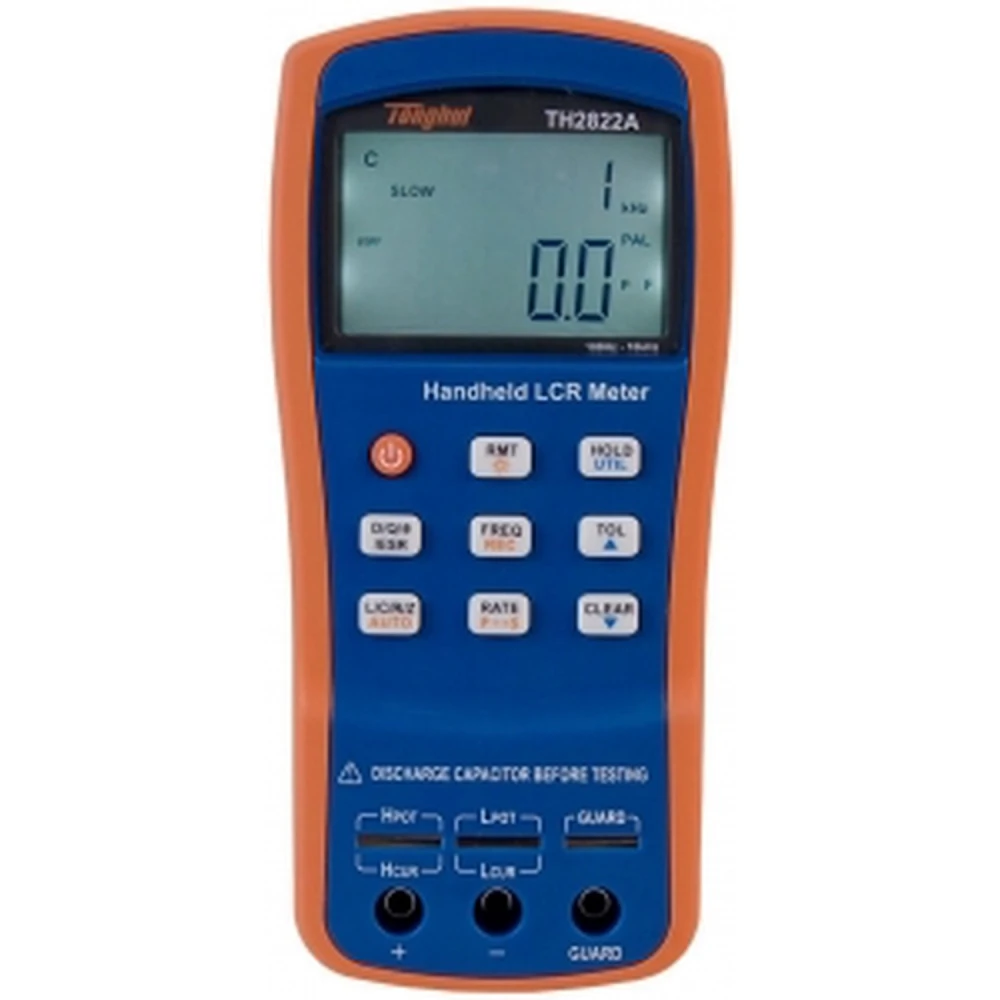

TH2822A bærbar LCR-måler til kapacitans og impedans 100Hz-10kHz
Mærke: Tonghui
Moms inkluderet (Ekskl. moms: 1.156,30 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 1.387,56 kr | -4% |
| 10+ | 1.358,65 kr | -6% |
| 20+ | 1.300,84 kr | -10% |
Den bærbare LCR-måler TH2822A er et avanceret instrument, der er udviklet til at måle elektriske parametre som induktans (L), kapacitans (C), modstand (R) og impedans (Z) med høj præcision. Udstyret med en baggrundsbelyst LCD-skærm, der viser primære og sekundære parametre samtidig, gør denne måler det nemt at aflæse data hurtigt og tydeligt.
Det kompakte og lette design med tofarvet kabinet kombinerer æstetik og funktionalitet, hvilket gør den behagelig og effektiv at bruge. TH2822A understøtter testfrekvenser på op til 10 kHz og tilbyder en opløsning for tabsfaktor (D) på 0.0001, hvilket muliggør ultrapræcise målinger.
Nøglefunktioner
- Grundlæggende målenøjagtighed på 0.25%
- Maksimal testfrekvens: 10 kHz
- Opløsning på 40,000 counts for primære parametre
- Ultralavt strømforbrug: typisk 25 mA
- Intelligent Auto LCR-funktion til automatiske målinger
- Hurtig målehastighed: op til 4 målinger pr. sekund
- Innovativ terminalopsætning: 5-terminal testslot og 3-terminal bananstik
- Automatisk åben- og kortslutningskorrektion
- Indikator for lavt batteriniveau og konfigurerbar automatisk slukning
- Mini-USB-grænseflade kompatibel med SCPI til kommunikation og fjernstyring
Typiske anvendelser
Denne måler er ideel til teknikere og hobbybrugere, der arbejder med elektroniske komponenter, især SMD-komponenter, og gør det muligt at måle kapacitans, impedans og andre vigtige elektriske parametre præcist til fejlfinding og udvikling af elektroniske kredsløb.
Derudover gør kompatibiliteten med 4-terminal Kelvin-klemmer (modeller TH26009C og TH26029C) det lettere at måle små komponenter og overflademonterede komponenter.
Tekniske specifikationer
- Målte parametre: L, C, R, Z, D, Q, ESR
- Ækvivalente kredsløbstilstande: Serie og parallel
- Måletilstande: Manuel og automatisk
- Målehastighed: 4 målinger/sekund (hurtig), 1.5 målinger/sekund (langsom)
- Tolerancetilstande: 1%, 5%, 10%, 20% (20% ikke tilgængelig for TH2822)
- Indgangsbeskyttelse: sikring 0.1A / 250V
- Strømforsyning: 9V alkalisk batteri (IEC 6LR61)
- Batterilevetid: op til 16 timer med baggrundsbelysning slukket
- Mål: 190mm x 90mm x 41mm
- Vægt: 350g
- Driftsforhold: 0°C til 40°C, relativ luftfugtighed op til 90%
- Sikkerheds- og EMC-standarder: IEC 61010-1:2001; IEC 61326-2-1:2005
Kompatibilitet og software
TH2822A-måleren har en Mini-USB-grænseflade til tilslutning til PC, hvilket muliggør datakommunikation og fjernstyring via den gratis FastAccess-software, som er tilgængelig på producentens websted.
Tilgængelighedsstatus
Dette produkt er i øjeblikket udsolgt. Vi anbefaler at tjekke fremtidig tilgængelighed eller alternative produkter i vores butik.
- 0.25% grundlæggende nøjagtighed for pålidelige målinger
- Maksimal testfrekvens på 10 kHz til mange anvendelser
- Baggrundsbelyst LCD-skærm med dobbelt visning af parametre
- Ultralavt strømforbrug, op til 16 timers kontinuerlig brug
- Automatiske funktioner til hurtig og enkel måling
- Mini-USB-grænseflade til tilslutning og styring via PC
- Automatisk åben- og kortslutningskorrektion for højere præcision
- Kompatibel med 4-terminal Kelvin-klemmer til SMD-komponenter
Kundespørgsmål & svar
Hvilke hovedkomponenter kan jeg måle med LCR Meter TH2822A, og hvad er måleområderne?
TH2822A kan måle induktans (L), kapacitans (C) og modstand (R) i passive komponenter. De typiske områder spænder fra nanohenry (nH) til henry (H) for induktans, fra picofarad (pF) til millifarad (mF) for kapacitans og fra milliohm (mΩ) til megaohm (MΩ) for modstand, selv om de præcise værdier afhænger af konfiguration og specifikke tests.
Hvilke tilslutningsmuligheder og dataoverførsel tilbyder dette måleinstrument til registrering eller analyse af resultater på en PC?
TH2822A har en USB-grænseflade, som gør dataoverførsel og fjernstyring fra en PC nemmere, så resultater kan registreres og analyseres via den kompatible software, som leveres af producenten.
Hvilken målenøjagtighed har TH2822A, og under hvilke forhold varierer specifikationen?
TH2822A har en grundnøjagtighed på 0,25 %. Denne specifikation kan variere afhængigt af det valgte område, omgivelsestemperaturen (typisk garanteret omkring 23 °C ±5 °C) og typen af komponent under test. Uden for disse forhold kan nøjagtigheden blive en smule påvirket.
Hvad er den kontinuerlige brugstid med standardbatterier, og hvilke alternativer findes der, hvis der kræves længere driftstid?
Med standardbatterier kan TH2822A køre op til 16 timers kontinuerlig brug. Hvis der er behov for længere driftstid, understøtter TH2822C-versionen kompatible genopladelige batterier, hvilket forlænger varigheden afhængigt af kapaciteten.

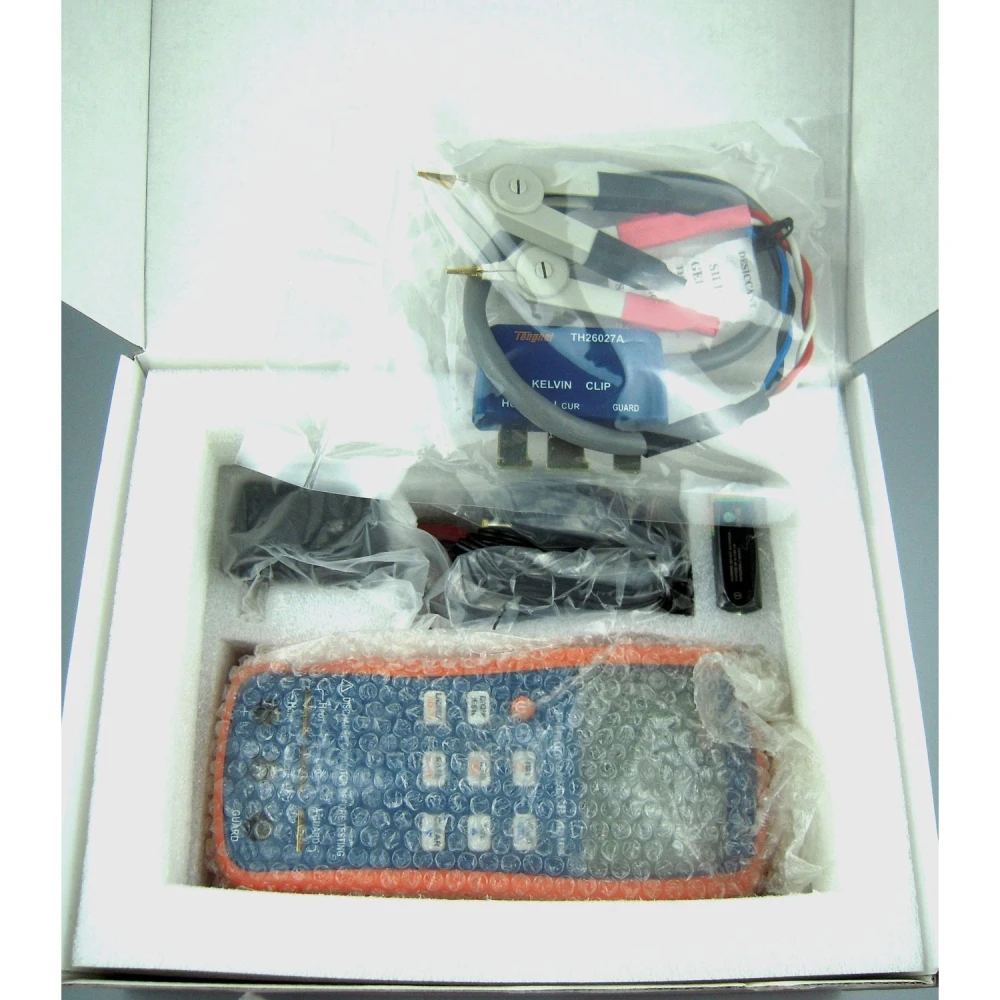

Hvilken type testspidser eller tilbehør medfølger i kassen, og hvilke muligheder findes der til SMD?
Udstyret kan omfatte standard testspidser og eventuelt 4-terminal Kelvin-klemmer. Til måling af SMD anbefales TH26009C- eller TH26029C-klemmerne, som er kompatible, men ikke altid medfølger i alle kits; det er en god idé at kontrollere indholdet ved køb.
Hvilke parametre kan TH2822A bærbar LCR-måler måle?
Den kan måle induktans (L), kapacitans (C), modstand (R), impedans (Z), tabsfaktor (D), kvalitetsfaktor (Q) og ESR.
Hvad er den maksimale testfrekvens for TH2822A?
Den maksimale testfrekvens er 10 kHz.
Har måleren en automatisk funktion?
Ja, den har en intelligent Auto LCR-funktion til automatiske og hurtige målinger.
Hvilken type batteri bruger TH2822A?
Den bruger et 9V alkalisk batteri (model IEC 6LR61) med en typisk levetid på 16 timer uden baggrundsbelysning.
Er TH2822A tilgængelig i øjeblikket?
Produktet er i øjeblikket udsolgt. Det anbefales at tjekke fremtidig tilgængelighed eller alternative produkter.
