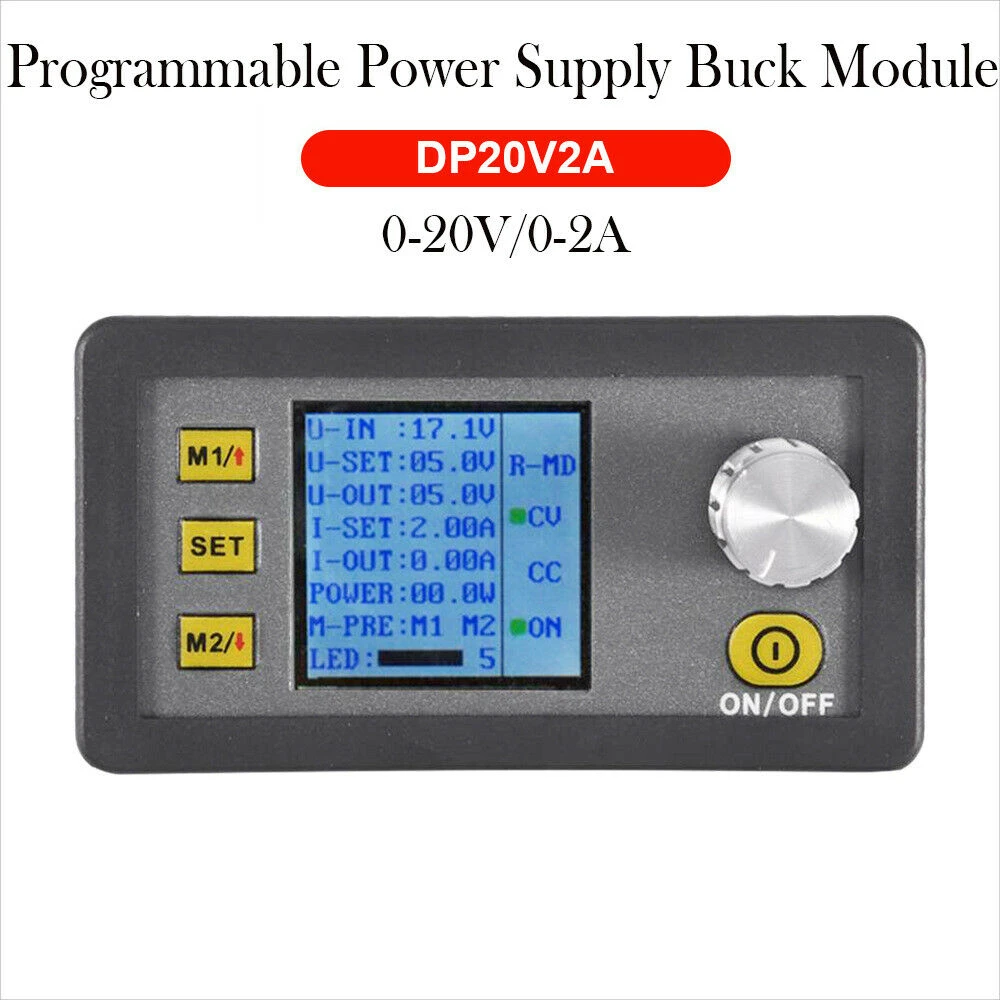

DP20V2A programmerbar strømforsyningsmodul med LCD med høj præcision

DP20V2A CVCC programmerbar strømforsyningsmodul med LCD-display

Dette DP20V2A CVCC programmerbare strømforsyningsmodul er designet til at give præcis og nem styring af spænding og strøm i dine elektronikprojekter. Det indbyggede LCD-display gør det muligt at se nøgleparametre i realtid som forudindstillet spænding, indgangs- og udgangsspænding, forudindstillet og udgående strøm, effekt og displayets lysstyrke.

Hovedfunktioner:

• Justerbart udgangsspændingsområde: 0-20.0V med trin på 0.1V.
• Justerbart strømområde: 0-2.00A med trin på 0.01A.
• Lagring af to spændingsgrupper for hurtig adgang.

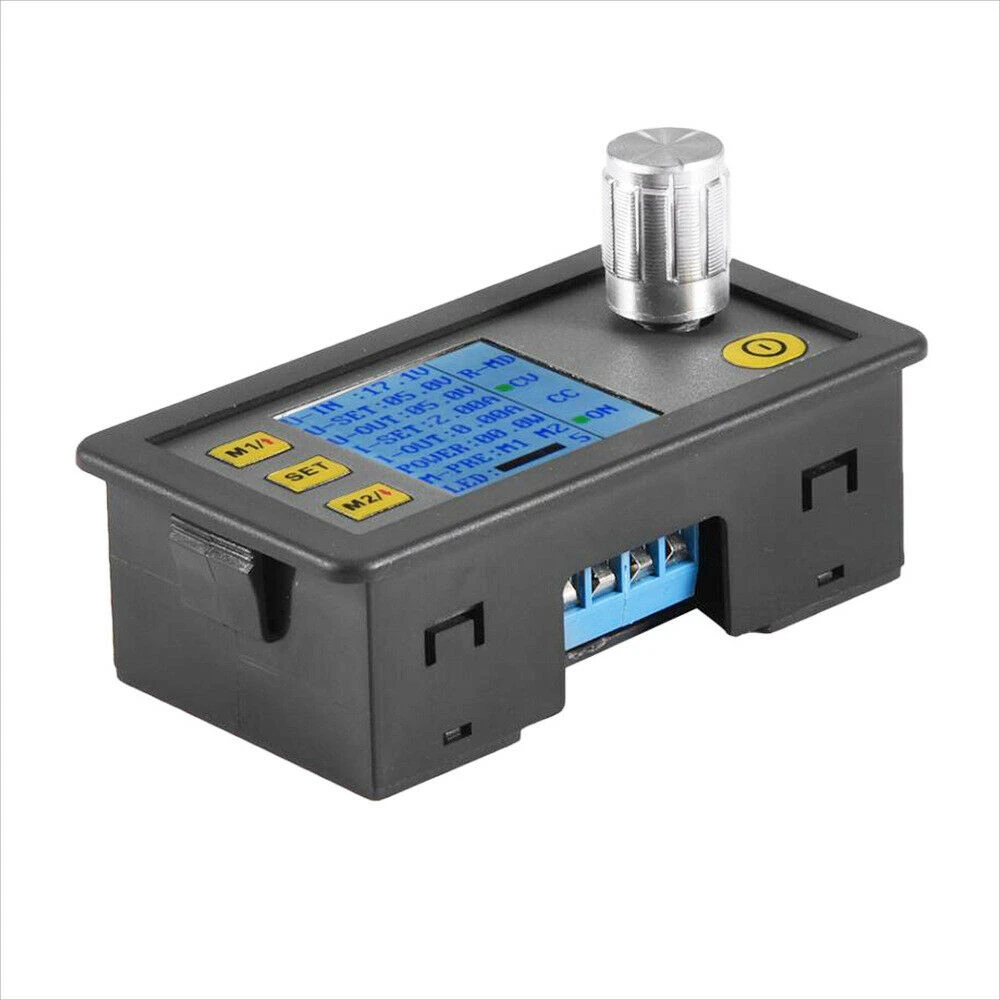

• LCD-display med digitale voltmeter- og amperemeterfunktioner.
• Detaljeret visning: indgangsspænding (U-IN), forudindstillet spænding (U-SET), udgangsspænding (U-OUT), forudindstillet strøm (I-SET), udgangsstrøm (I-OUT), effekt, displayets lysstyrke og driftstilstande.
• Omtrentlig ripple-frekvens på 330 KHz og ripple på 50mV.
• Kompakte mål: 79 x 43 x 26 mm.

Tekniske specifikationer:

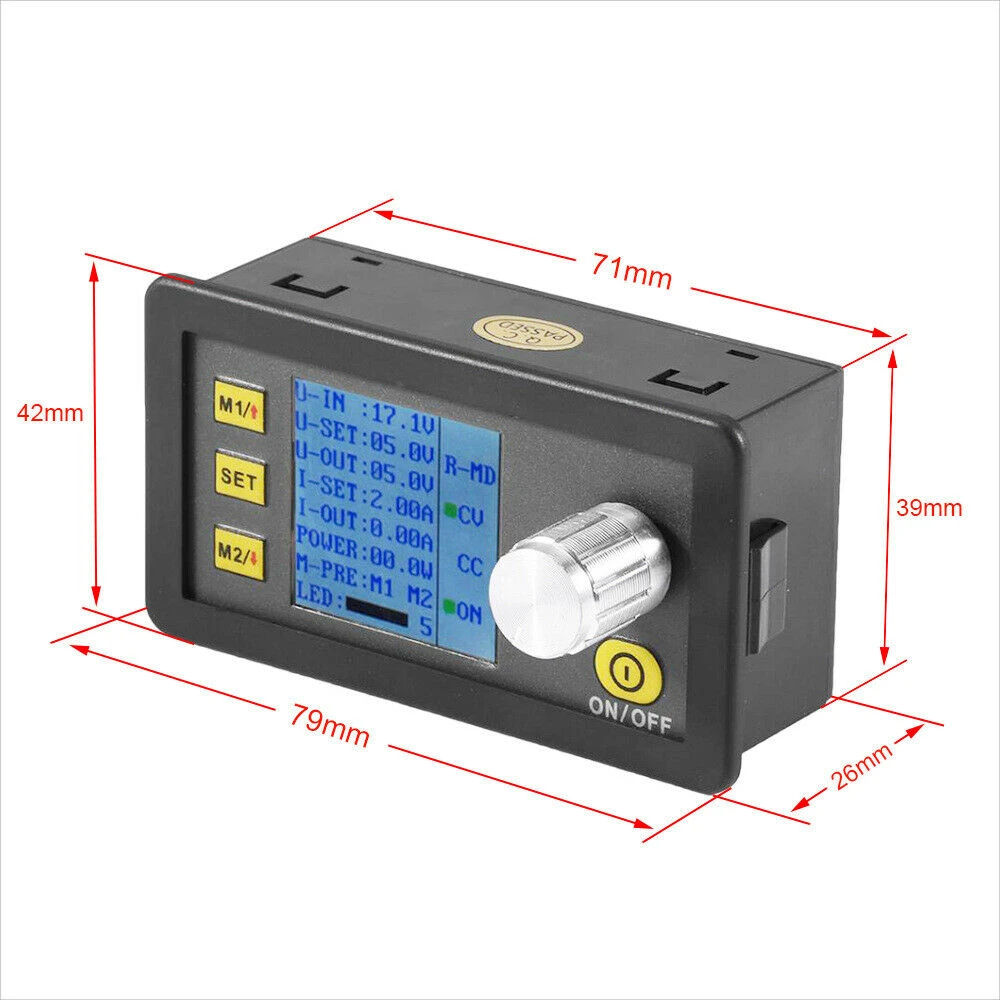

• Mål: 79 x 43 x 26 mm (L x W x H).
• Åbningsstørrelse: 71 x 39 mm.

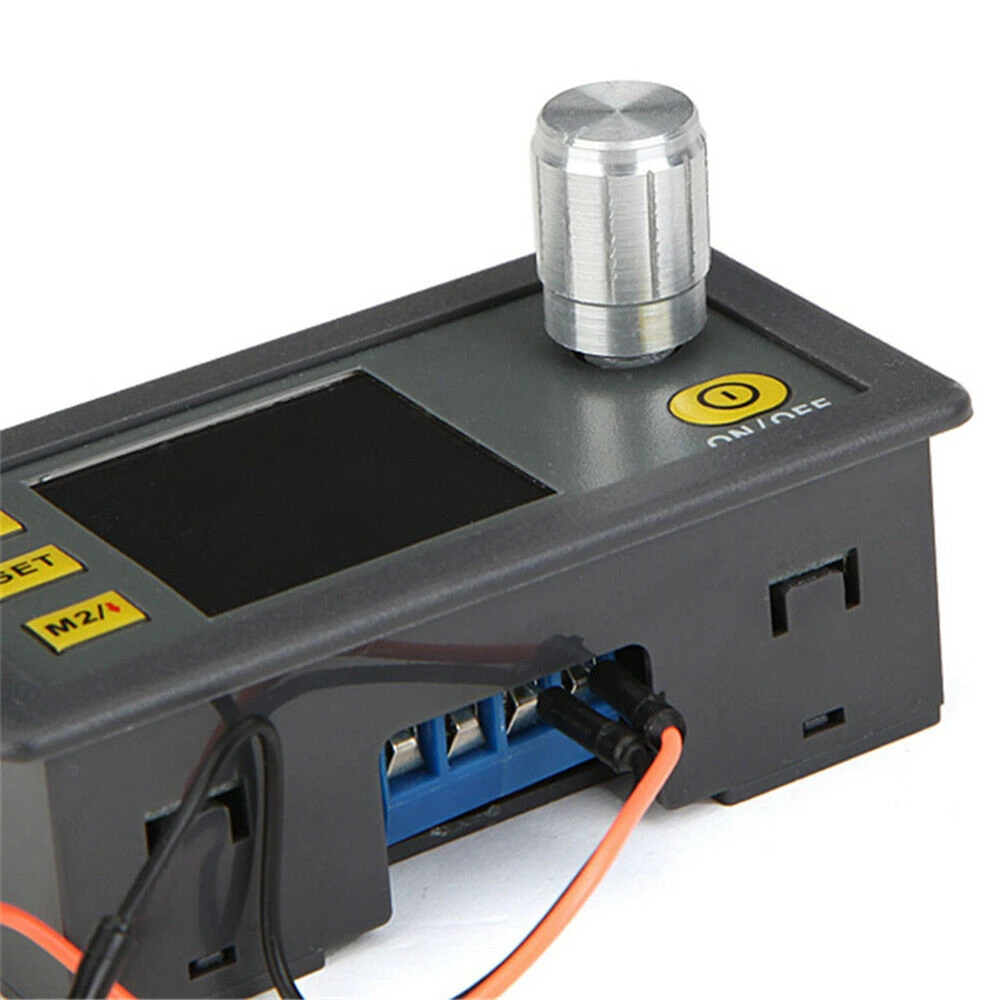

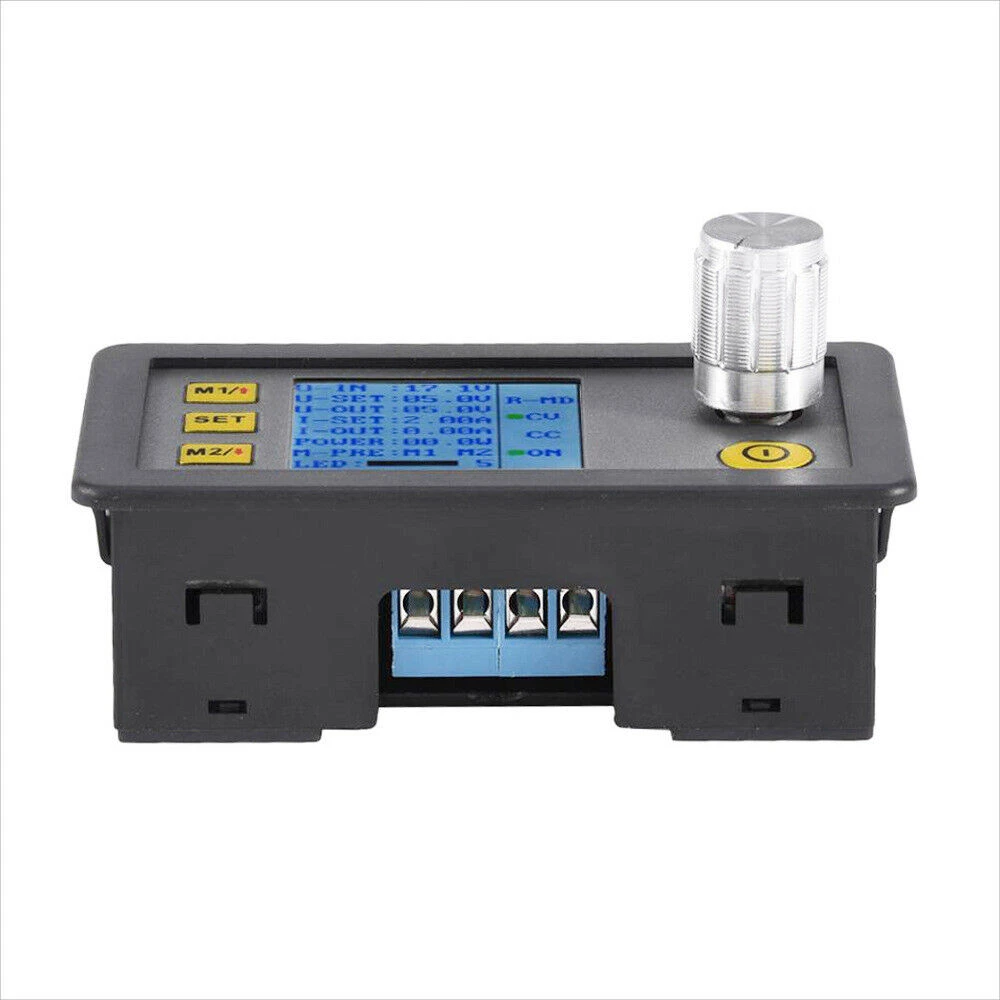

• Positiv indgang: IN+.
• Negativ indgang: IN-.
• Positiv udgang: OUT+.
• Negativ udgang: OUT-.
• Maksimal udgangseffekt: 40W.
• Indgangsspændingsområde: 4.5-23V.
• Udgangsspændingsområde: 0-20V (step-down spændingstilstand kræver indgangsspænding >3V).

Vigtige funktioner og brug:

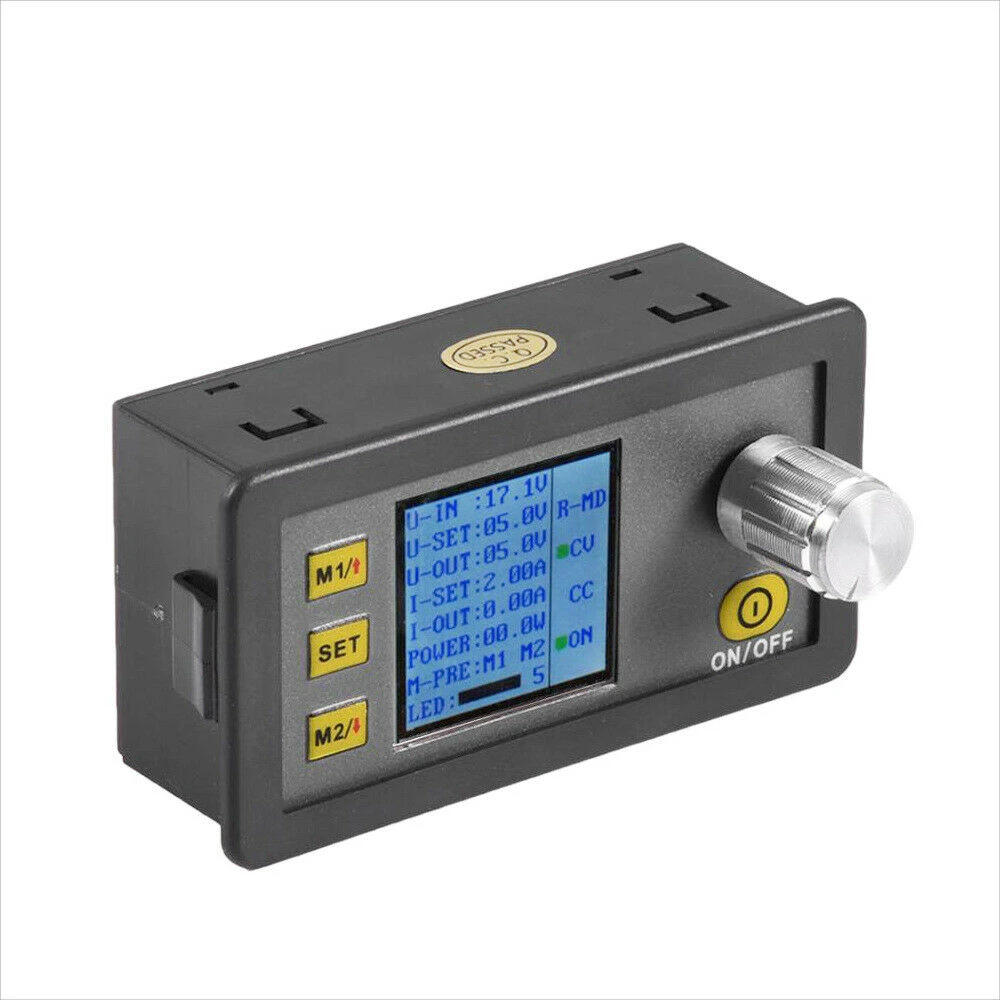

• SET-knap til justering og bekræftelse af funktioner.
• m1- og m2-taster til hurtig adgang til gemte data.
• ON/OFF-kontrol til at aktivere eller deaktivere spændingsudgangen.
• Mulighed for at gemme spændings-, strøm- og lysstyrkeindstillinger til senere brug.
• Ideel til test, udvikling og reparation af elektroniske kredsløb, der kræver reguleret og programmerbar strømforsyning.

Betjeningsvejledning:

• Indstilling af forudindstillet spænding via SET-knappen og encoder-potentiometeret.
• Indstilling af forudindstillet strøm på samme måde.
• Lagring af indstillinger til hurtig genindlæsning.
• Styring af LCD-displayets lysstyrke, så det passer til forskellige lysforhold.

Forholdsregler:

• Luk udgangen, hvis den ikke bruges, for at undgå skader ved høj spænding.
• Indgangsspændingen skal være lavere end 23V for at undgå skader.
• Modulet slukker automatisk, hvis indgangsspændingen er utilstrækkelig, for at beskytte det.
• Undgå direkte sollys for at beskytte LCD-displayet.
• Sørg for tilstrækkelig ventilation ved brug ved fuld kapacitet.
• Må ikke bruges til opladning af batterier uden passende beskyttelse.

Inkluderer:

• 1 x DP20V2A CVCC programmerbar strømforsyningsmodul med LCD-display.

• Justerbar udgangsspænding fra 0 til 20V med trin på 0.1V
• Justerbar udgangsstrøm fra 0 til 2A med trin på 0.01A
• Indbygget LCD-display med digitalt voltmeter og amperemeter
• Hurtig lagring af to grupper forudindstillede spændinger
• Maksimal udgangseffekt på 40W til mange forskellige anvendelser
• Indgangsspændingsområde på 4.5 til 23V med automatisk beskyttelse
• Nem styring med SET-, m1- og m2-knapper samt encoder-potentiometer
• Kompakte mål på 79 x 43 x 26 mm for nem integration
