HC-SR04 ultralydssensormodul til Arduino - præcis afstandsmåling

Name: HC-SR04 ultralydssensormodul til Arduino - præcis afstandsmåling
Brand: satkit
SKU: J030106-SR04
Price: 13.99 DKK
Availability: InStock

Mærke: satkit

Vær den første til at anmelde dette produkt

13,99kr

Moms inkluderet (Ekskl. moms: 11,19 kr)

Mængderabatter

Antal	Pris	Gem
2+	9,23 kr	-34%
10+	8,86 kr	-37%
20+	7,93 kr	-43%

På lager - Afsendes straks

Standardlevering Ons, Jun 17 - Fre, Jun 19

Ekspreslevering Man, Jun 15 - Tir, Jun 16

30 dages returret

Antal

Gratis returnering inden for 30 dage

Sikker transaktion

Gratis levering Fragt fra 37 kr

Nem returnering 30 dages returret

Sikker betaling 100% sikker checkout

Kvalitetsgaranti Kun originale produkter

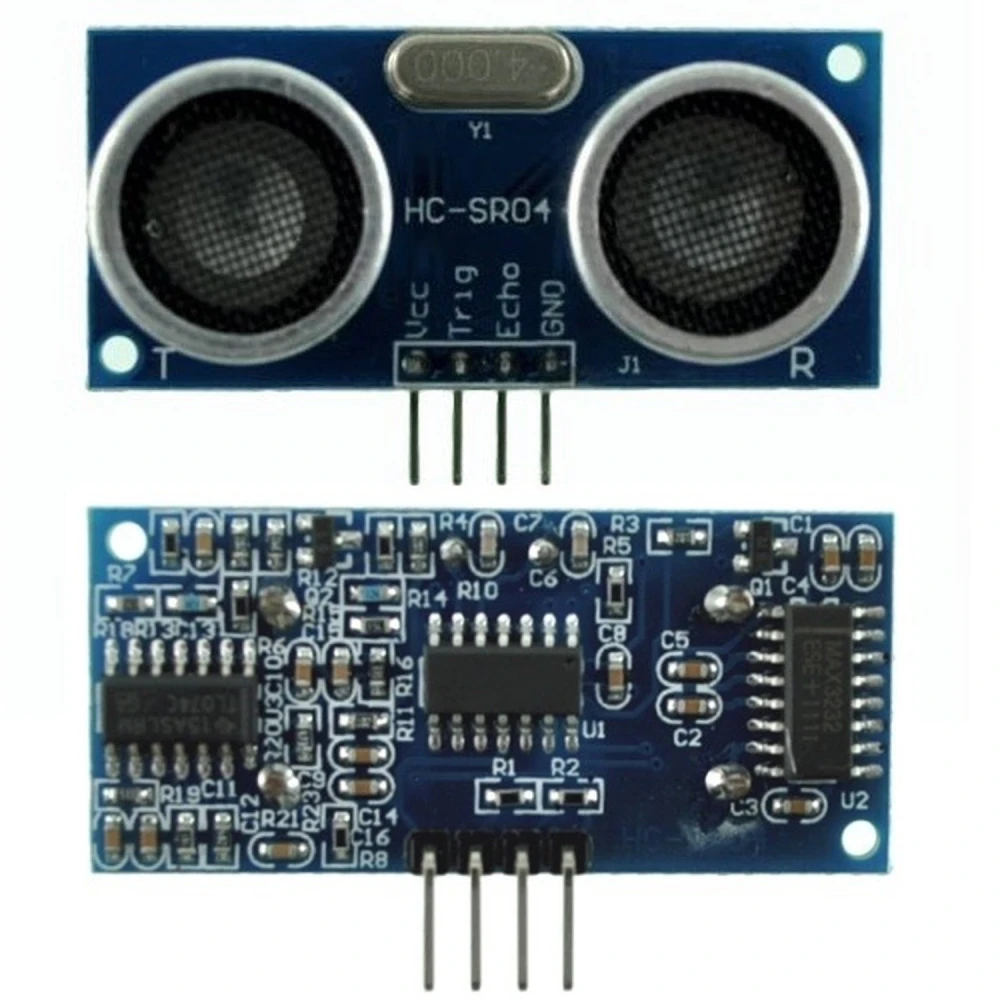

Det HC-SR04 ultralydssensormodul til Arduino er en vigtig komponent til ethvert robot- eller elektronikprojekt, der kræver præcis og pålidelig afstandsmåling. Denne sensor fungerer som en sonar ved at sende ultralydsbølger og måle den tid, det tager for ekkoet at vende tilbage efter at være blevet reflekteret af et objekt, hvilket gør det muligt at registrere forhindringer fra 2 centimeter til 3 meter.

Det kompakte og enkle design gør det let at integrere i prototypboards eller direkte i robotter. Den har en LED-indikator, der viser, når den foretager en måling, og kræver kun tre ben for at fungere: VCC, GND og udgangssignal.

Vigtigste egenskaber

Måleområde: 2 cm til 3 meter, ideelt til at registrere objekter på kort og mellemlang afstand.
Forsyningsspænding: 5V +/-10% (minimum 4.5V, maksimum 6V), kompatibel med de fleste mikrocontrollere.
Forbrug: 30 mA typisk, med et maksimum på 35 mA.
Interface: 3 ben (VCC, GND, signal) for en enkel tilslutning.
Kommunikation: Bruger signaler af typen "pulse in / pulse out" til at måle afstand via PWM-pulsbredde.
LED-indikator: Viser, når sensoren foretager en måling.
TTL-puls: Minimumspuls på 2 µs (5 µs typisk) og positiv echo-puls på 115 µs til 18.5 ms.
Burst-frekvens: 40 kHz i 200 µs.
Kompakt størrelse: 22 mm x 46 mm x 16 mm, nem at integrere i ethvert projekt.

Typiske anvendelser

Denne sensor bruges i vid udstrækning i robotprojekter til at undgå forhindringer, måle afstande i automatiserede systemer og i prototyper, der kræver præcis registrering af objekter. Kompatibiliteten med Arduino, PIC og andre mikrocontrollere gør den til et alsidigt værktøj for makers og udviklere.

Kompatibilitet

HC-SR04 er kompatibel med Arduino-boards og andre mikrocontrollere, der understøtter digitale ind- og udgangssignaler. Den enkle interface gør hurtig og problemfri integration mulig i DIY-, undervisnings- eller professionelle projekter.

Med dette modul kan du nemt og pålideligt implementere ultralydsbaserede afstandsmålingssystemer og optimere dine elektroniske og robottekniske projekter.

Måleområde: 2 cm til 3 meter
Forsyning: 5V +/-10% (4.5V til 6V)
Typisk forbrug: 30 mA (maks. 35 mA)
3-bens interface: VCC, GND, signal
Kommunikation via PWM-puls (pulse in / pulse out)
LED-indikator for aktiv måling
Ultralydsfrekvens: 40 kHz
Kompakte mål: 22 x 46 x 16 mm

Kundespørgsmål & svar

Hvilke fordele og begrænsninger har HC-SR04 sammenlignet med infrarøde sensorer til afstandsmåling?

HC-SR04 tilbyder et bredere måleområde (2 cm til 3 m) og er ofte mere præcis på plane og hårde overflader. Den har dog begrænsninger ved bløde eller lydabsorberende materialer og kan påvirkes af akustisk interferens. Infrarøde sensorer fungerer bedre ved lavt lys og på mørke objekter, men deres rækkevidde er mindre, og præcisionen varierer afhængigt af objektets farve og reflektivitet.

Hvad er HC-SR04-modulets mål og vægt? Følger der kabler eller ekstra komponenter med i pakken?

Modulet måler 46 mm x 22 mm x 16 mm og vejer cirka 10 g. Pakken indeholder som regel kun sensorpladen; kabler eller beslag er normalt ikke inkluderet, medmindre leverandøren angiver andet.

Hvilken præcision og måletolerance har HC-SR04-sensoren i sit operative område?

Den typiske præcision er ±3 mm ved de fleste afstande, forudsat optimale temperaturforhold (20–25 °C) og hårde, reflekterende overflader. Tolerancerne kan øges ved bløde, små eller skrå objekter eller under ugunstige akustiske forhold.

Hvordan tilsluttes HC-SR04 ultralydssensoren til en Arduino?

Den tilsluttes med tre ben: VCC til 5V, GND til jord og signalbenet til en digital pin på Arduinoen for at måle ekko-pulsen.

Hvilket afstandsområde kan HC-SR04 måle?

Den kan måle afstande fra 2 centimeter til 3 meter med god præcision.

Hvilken spænding skal sensoren bruge for at fungere korrekt?

Sensoren fungerer med en forsyningsspænding på 5V med et margen på ±10%, altså mellem 4.5V og 6V.

Er den kompatibel med andre mikrocontrollere end Arduino?

Ja, den er kompatibel med PIC og andre mikrocontrollere, der kan håndtere digitale ind- og udgangssignaler.

Hvad viser sensorens LED?

LED'en tændes for at vise, at sensoren foretager en aktiv måling.
