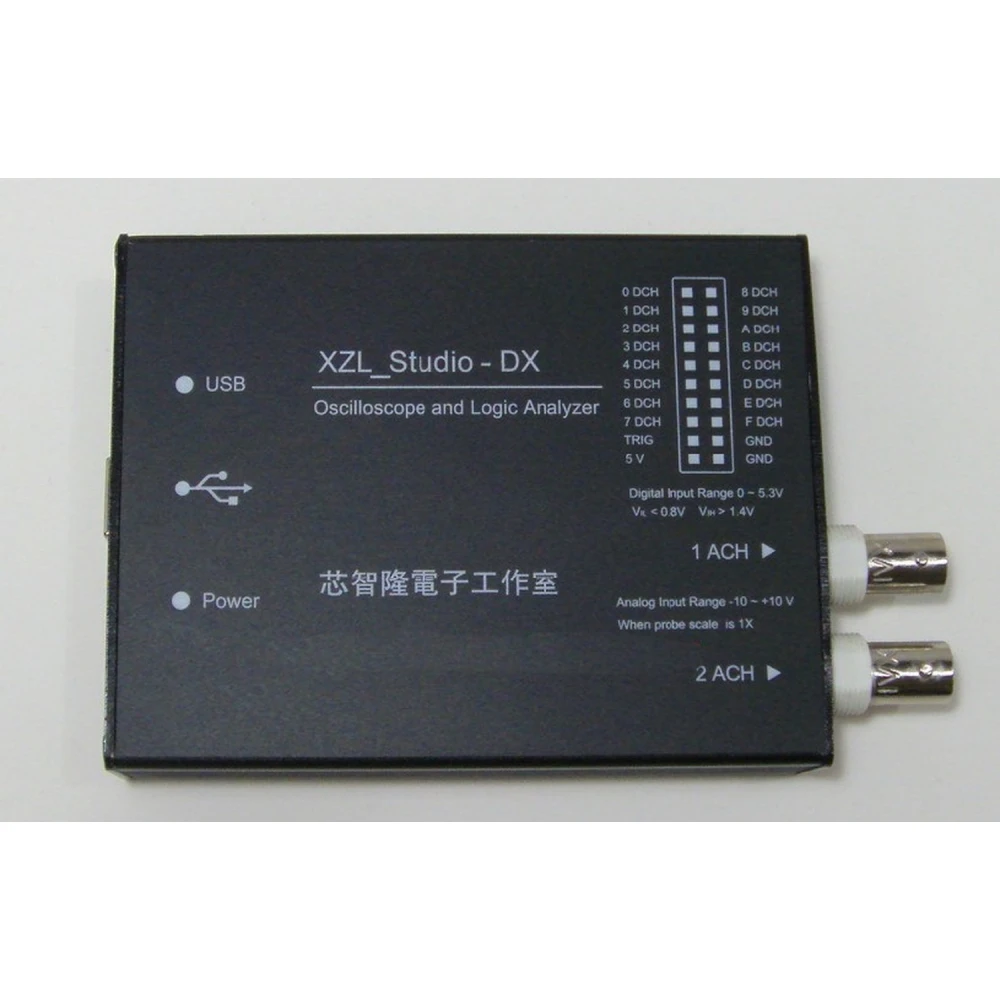

USB logikanalysator og oscilloskop XZL Studio DX til Windows
Mærke: XZL
Moms inkluderet (Ekskl. moms: 671,40 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 805,68 kr | -4% |
| 10+ | 788,90 kr | -6% |
| 20+ | 738,54 kr | -12% |
Den USB logikanalysator og oscilloskop XZL Studio DX er et programmerbart multifunktionsværktøj designet til PC med Windows, som kombinerer et digitalt oscilloskop med 2 kanaler, en logikanalysator med 16 kanaler, en protokolafkoder og en digital signalgenerator i ét kompakt og brugervenligt apparat.
Dette udstyr er ideelt til elektronikingeniører, teknikere, studerende og hobbyfolk, der har brug for et alsidigt instrument til analyse og fejlfinding af digitale og analoge kredsløb.
Hovedfunktioner
- 16 tovejs digitale kanaler og 2 analoge kanaler til komplet analyse af blandede signaler.
- Afkodning i realtid af kommunikationsbusser som SPI, Serial, I2C, I2S, Async, USB Full og Low Speed, SMBus, 1-Wire, Parallel og CAN.
- Oscilloskop og logikanalysator med digital lagring, der gør det muligt at fange og analysere komplekse signaler.
- Stærk software med integrerede afkodere, der gør det lettere at fortolke data.
- Ekstra funktioner som digital signalgenerator, datalogger (data logger), voltmeter, frekvenstæller, I2C-buscontroller, frekvensgenerator, PWM-controller og pulstæller.
- API til brugerdefineret udvikling og fjernstyring af enheden.
Tekniske specifikationer
- Digitale kanaler: 16 tovejs
- Analoge kanaler: 2
- Medfølgende prober: 2 DSO p6020 20MHz prober, 4 farvede logiske prober
- Tilslutning: USB til forbindelse til Windows PC
- Tilbehør: USB-kabel, 20-polet logikanalysatorkabel
Typiske anvendelser
Denne enhed er perfekt til:
- Fejlfinding og analyse af digitale og analoge kredsløb i laboratorier og værksteder.
- Udvikling og debugging af indlejrede systemer og mikrocontrollere.
- Undervisning i elektronik og telekommunikation for studerende og undervisere.
- Overvågning og afkodning af kommunikationsprotokoller i elektroniske projekter.
Kompatibilitet
Kompatibel med Windows-operativsystemer integreres denne USB logikanalysator og oscilloskop nemt i arbejdsmiljøer, der kræver detaljeret analyse af digitale og analoge signaler.
Pakkens indhold
- 1 XZL Studio DX-enhed
- 2 DSO p6020 20MHz prober
- 1 USB-kabel
- 1 20-polet logikanalysatorkabel
- 4 farvede logiske prober
Bemærk: Produktet er i øjeblikket udsolgt.
- 16 tovejs digitale kanaler og 2 analoge kanaler til komplet analyse
- Afkodning i realtid af SPI, I2C, USB, CAN og flere busser
- Digitalt oscilloskop og logikanalysator med integreret lagring
- Ekstra funktioner: signalgenerator, voltmeter, frekvenstæller og mere
- Inkluderer DSO p6020 20MHz prober, USB-kabel og tilbehør til tilslutning og måling
Kundespørgsmål & svar
Hvad er de fysiske specifikationer for XZL Studio DX, og hvad er der præcist i kassen?
Pakken indeholder 1 stk. XZL Studio DX, 2 DSO p6020-prober på 20 MHz, 1 USB-kabel, 1 20-pins logikanalysatorkabel og 4 farvede prober til logikanalysatoren. Mål og vægt er ikke officielt angivet, men på grund af det kompakte design ligger de typisk omkring 10-15 cm i længden og under 0,5 kg. Til professionel brug bør disse værdier bekræftes hos producenten, hvis de er kritiske.
Hvilke frekvensgrænser og hvilken opløsning har det integrerede oscilloskop og logikanalysator?
Oscilloskopet i XZL Studio DX understøtter op til 20 MHz båndbredde og har to analoge kanaler, velegnet til lav- og mellemfrekvente signaler. Logikanalysatoren har 16 digitale kanaler; den maksimale samplingshastighed afhænger af tilstand og antal anvendte kanaler, men ligger typisk mellem 24 og 100 MSa/s. For signaler over 20 MHz kan optagelse og visning være upålidelig.
Hvad er den anbefalede proces til kalibrering og vedligeholdelse af prober og indgange på udstyret?
Det anbefales at kontrollere og kalibrere DSO p6020-proberne før hver brug ved at tilslutte dem til et referencesignal, helst et 1 kHz firkantsignal på 1 Vpp, for at justere kompensationen. Indgange og stik skal holdes rene og tørre; undgå slibende produkter. Hvis der opdages måleafvigelser eller fysisk skade, er det tilrådeligt at udskifte den berørte probe. Regelmæssig vedligeholdelse forlænger levetiden og sikrer præcise resultater.
Hvilke operativsystemer er XZL Studio DX kompatibel med?
Den er kompatibel med Windows-operativsystemer til PC, så den kan bruges i Windows-miljøer.
Hvor mange digitale og analoge kanaler har enheden?
Den har 16 tovejs digitale kanaler og 2 analoge kanaler til analyse af blandede signaler.
Hvilke protokoller kan logikanalysatoren afkode?
Den understøtter afkodning af protokoller som SPI, Serial, I2C, I2S, Async, USB Full og Low Speed, SMBus, 1-Wire, Parallel og CAN.
Hvilket tilbehør er inkluderet i pakken?
Den inkluderer 2 DSO p6020 20MHz prober, 4 farvede logiske prober, et USB-kabel og et 20-polet logikanalysatorkabel.
Kan produktet købes med det samme?
Produktet er i øjeblikket udsolgt og kan ikke købes med det samme.
