Det RS232 TTL Convertidor Cable Kit er en effektiv løsning til at omdanne RS232-signaler til TTL-niveauer (3.3 a 5.5V), hvilket gør kommunikationen mellem elektroniske enheder med forskellige signalstandarder lettere.

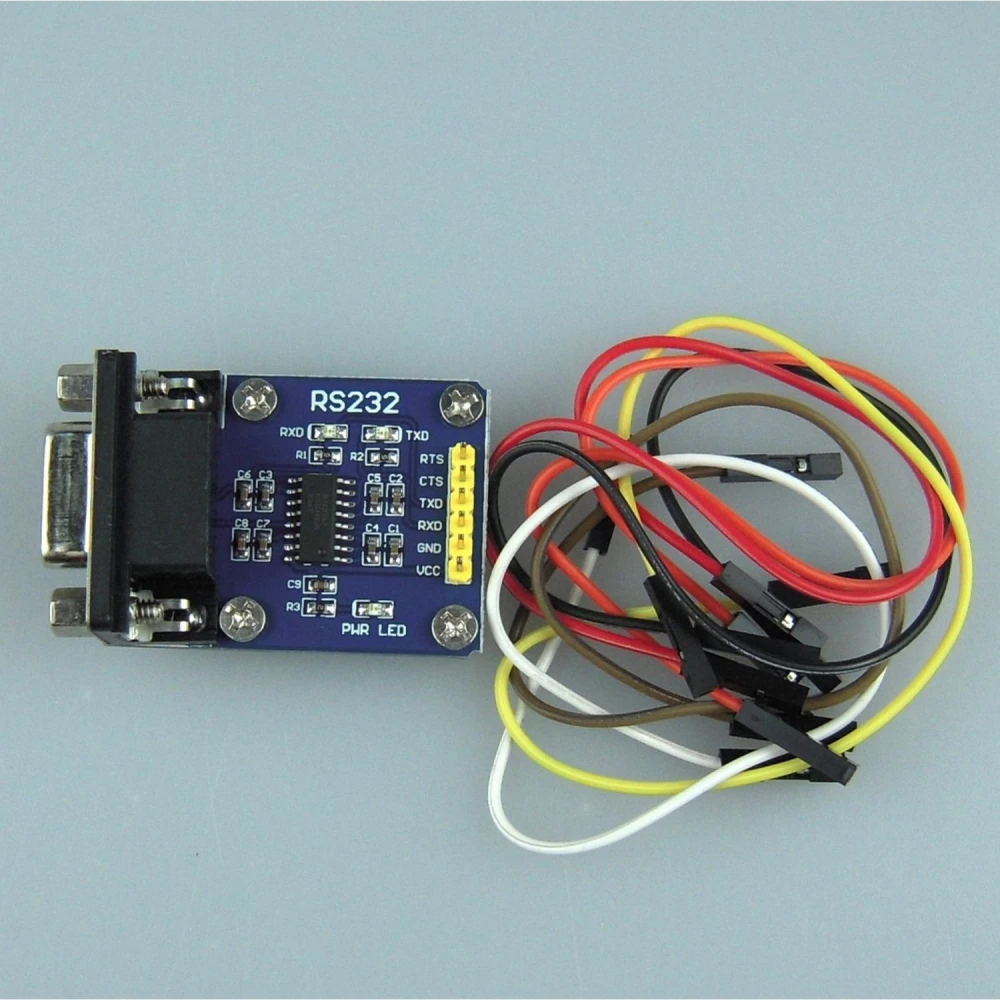

Dette kit indeholder et dobbeltsidet printkort med silketryk og to monteringshuller, samlet og testet for at sikre kvalitet og funktion.
- Inkorporerer den autentiske MAX3232-chip, kendt for sin pålidelighed i signalomdannelse.
- Fungerer med en strømforsyning på 3V til 5.5V VCC og tilpasser sig forskellige anvendelser.
- Understøtter overførselshastigheder på op til 250 kbit/s, hvilket sikrer hurtig og stabil kommunikation.
- Har to drivere og to modtagere til effektiv tovejskommunikation.
- Kompatibel med RS232-serielle porte på computere eller USB-til-seriel-adaptere.
- Kræver et DB9 han-til-hun serielt kabel (straight through) for at forbinde til computerens RS232-port.
Typiske anvendelser:
- Tilslutning og kommunikation med GPS-enheder.
- Interface med XBOX-konsoller til udvikling eller diagnosticering.
- Programmering og kommunikation med Microchip PIC-mikrocontrollere og Basic Stamps.
- Elektronikprojekter, der kræver niveauomdannelse mellem RS232 og TTL.
Kompatibilitet: Denne konverter er kompatibel med enheder, der bruger RS232-signaler og har behov for TTL-kommunikation, herunder elektronisk udstyr, mobiltelefonsystemer og andre serielle enheder.
Takket være det kompakte design og den høje kvalitet er RS232 TTL Convertidor Cable Kit et vigtigt værktøj for teknikere, udviklere og elektronikentusiaster, der har brug for en pålidelig løsning til konvertering af serielle signaler.
- Omdanner RS232-signaler til TTL-niveauer fra 3.3 til 5.5V
- Inkluderer autentisk MAX3232-chip for høj pålidelighed
- Overførselshastighed op til 250 kbit/s
- To drivere og to modtagere til tovejskommunikation
- Kompatibel med RS232-porte og USB-til-seriel-adaptere
- Dobbeltsidet printkort med silketryk og monteringshuller
Kundespørgsmål & svar
Hvilke fordele har MAX3232-chippen i forhold til andre RS232-TTL-konvertere på markedet?
MAX3232-chippen udmærker sig ved kompatibilitet med bredere forsyningsspændingsområder (3.3 til 5.5 V), lav driftsstrøm og høj pålidelighed i konvertering af logiske niveauer. I modsætning til varianter som den klassiske MAX232 kan MAX3232 arbejde sammen med moderne 3.3 V logiksystemer, hvilket udvider kompatibiliteten med nutidens mikrocontrollere og moduler.
Hvad er modulets fysiske mål, og hvad indeholder sættet præcist?
Modulet har en størrelse på cirka 40 mm x 25 mm og vejer under 20 g. Sættet indeholder det samlede printkort med MAX3232-baseret konverter, forbindelseskabel og tilslutningsben til TTL. DB9-M/F-kablet, som er nødvendigt for tilslutning til PC'ens RS232-port, medfølger ikke.
Er der nogen monteringsanbefalinger for at undgå kommunikationsfejl eller skader ved forkert tilslutning?
Det anbefales først at tilslutte RS232-siden til computerens/udviklingsporten og sikre korrekt pinout på TTL-siden. Ombytning af TX/RX er en almindelig årsag til fejl. Tilslut ikke modulets VCC til spændinger over 5.5 V for at undgå skader på MAX3232. Brug altid det lige DB9-M/F-kabel, ikke et krydset kabel.
Overholder konverteren nogen elektrisk sikkerhedsstandard eller ESD-beskyttelse (elektrostatisk afladning)?
MAX3232-integreret kredsløb har intern ESD-beskyttelse i henhold til IEC 61000-4-2 og kan modstå typiske direkte udladninger på op til ±15 kV på RS232-datalinjerne. Printkortet har dog ingen ekstra beskyttelse på stikniveau, så der anbefales forsigtighed i industrielle miljøer.
Hvad bruges RS232 TTL Convertidor Cable Kit til?
Det bruges til at omdanne serielle RS232-signaler til TTL-niveauer, så enheder med forskellige signalstandarder kan kommunikere.
Hvilke enheder er denne konverter kompatibel med?
Den er kompatibel med GPS-enheder, XBOX-konsoller, Microchip PIC-mikrocontrollere, Basic Stamps og andre enheder, der bruger RS232- eller TTL-signaler.
Hvilken type kabel skal jeg bruge for at tilslutte konverteren til computeren?
Der kræves et DB9 han-til-hun serielt kabel (straight through) for at forbinde konverteren til computerens RS232-port.
Hvad er den maksimale dataoverførselshastighed?
Den maksimale hastighed er op til 250 kbit/s, hvilket sikrer hurtig og stabil kommunikation.
Hvilket spændingsområde understøtter konverteren?
Den fungerer med en forsyningsspænding mellem 3V og 5.5V VCC.
