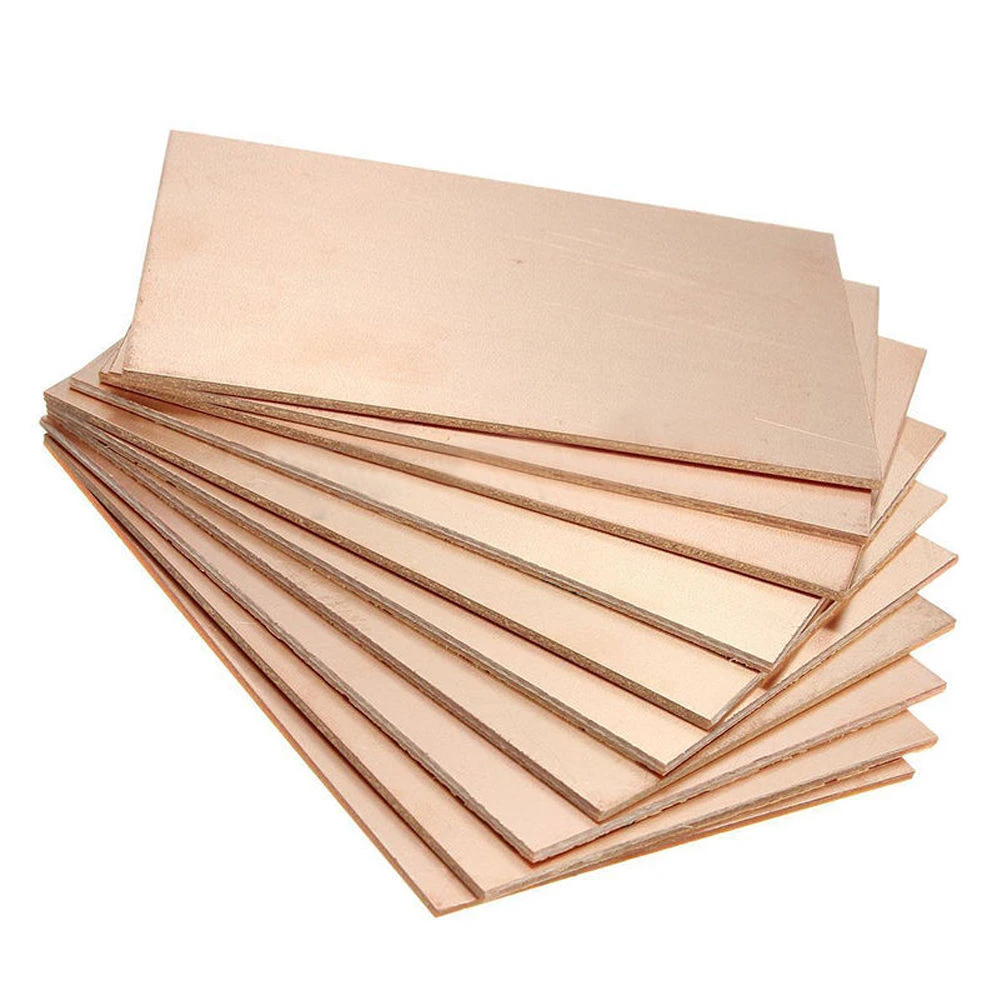

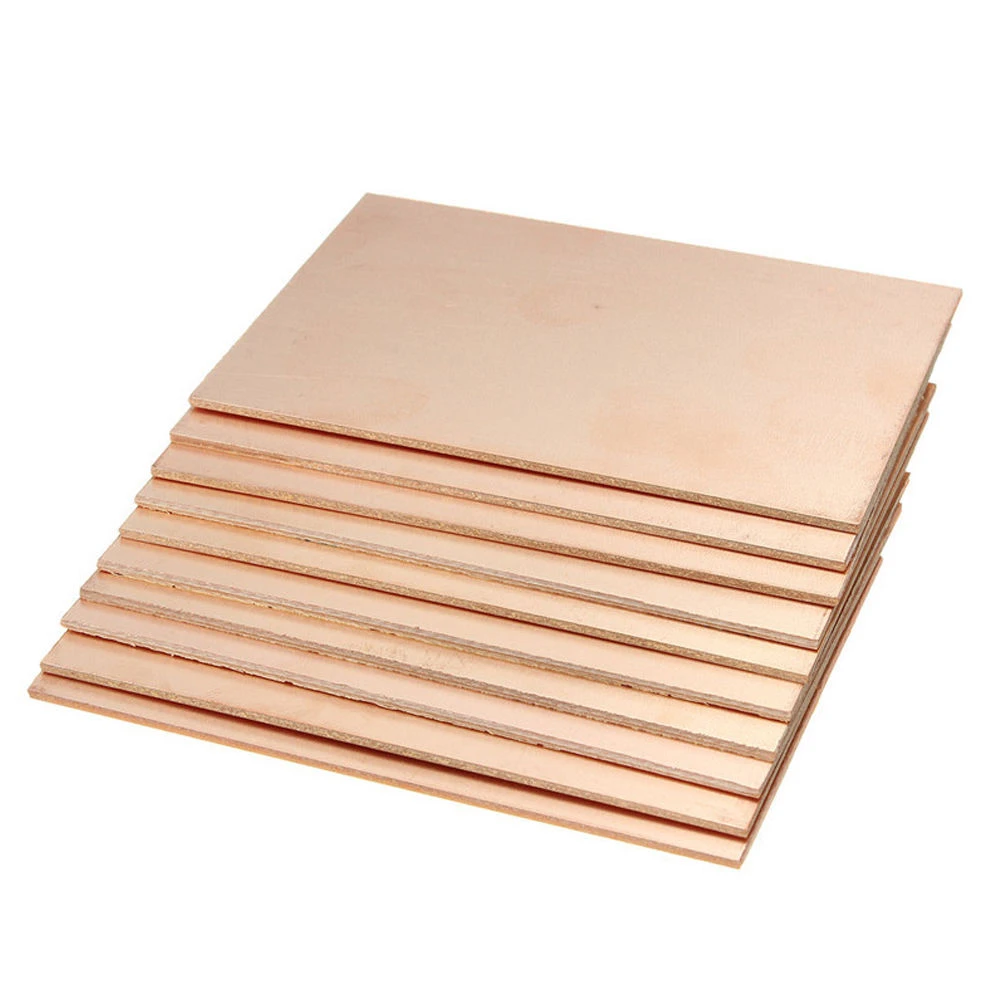

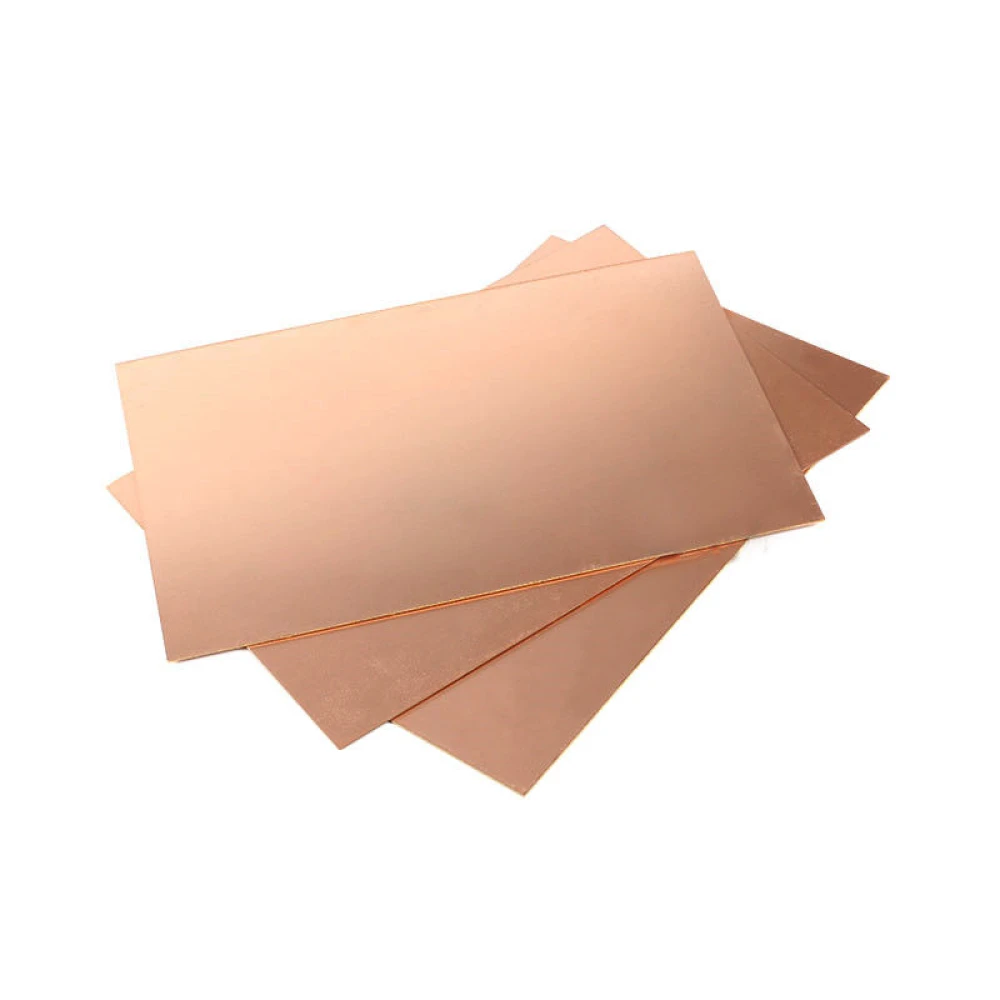

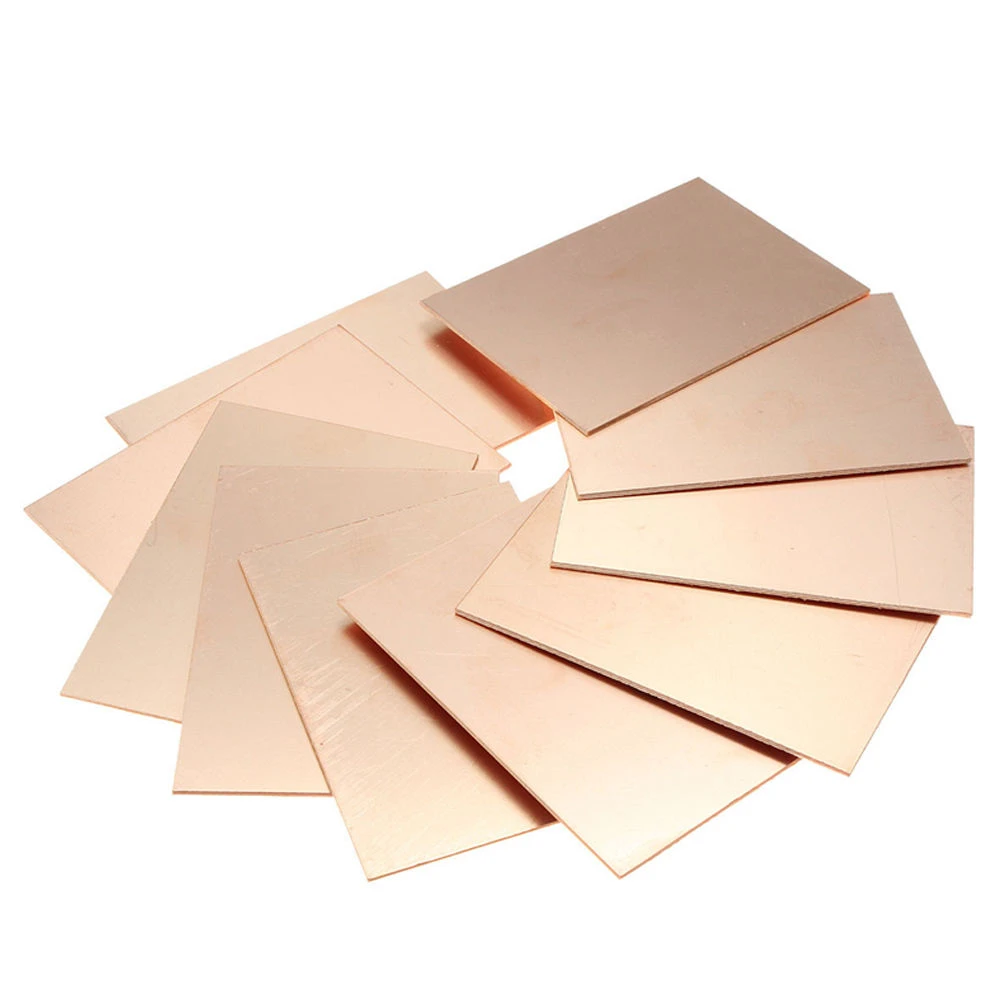

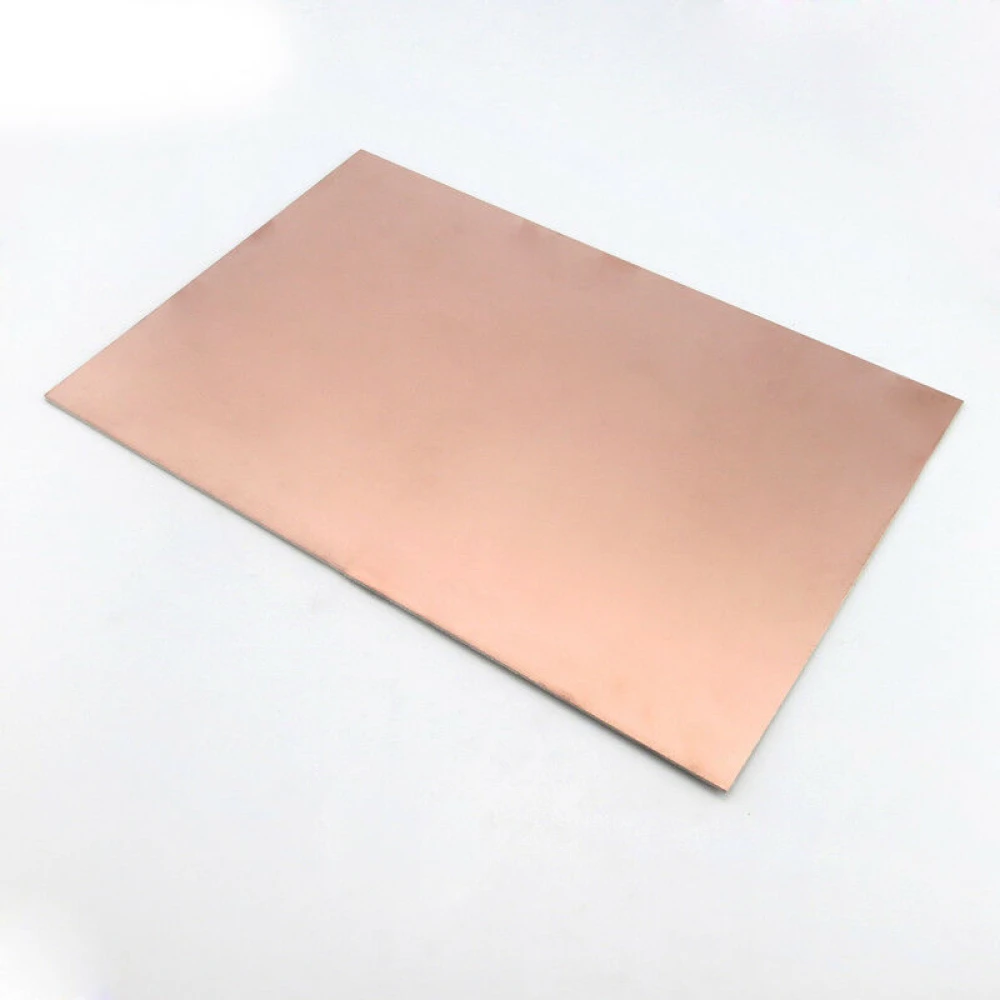

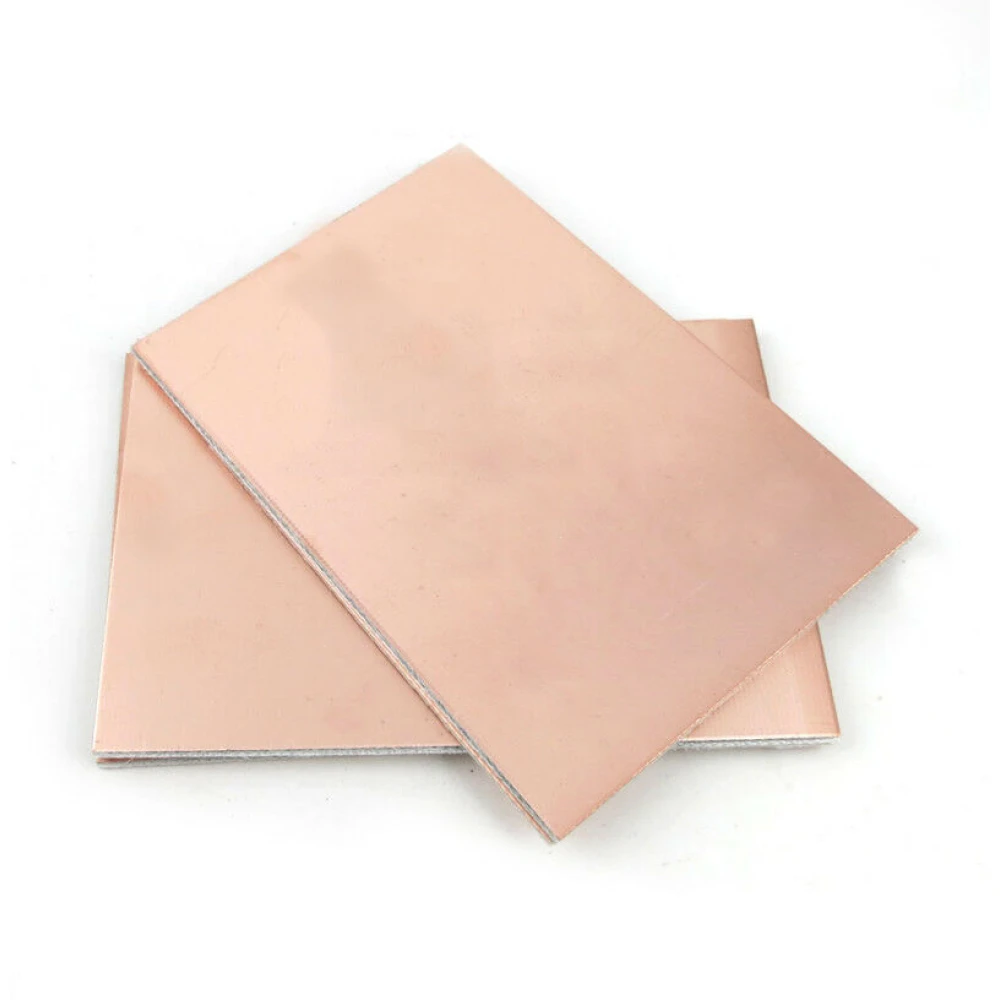

PCB kobberplade 15x20cm enkeltsidet i FR4 glasfiber til DIY-projekter

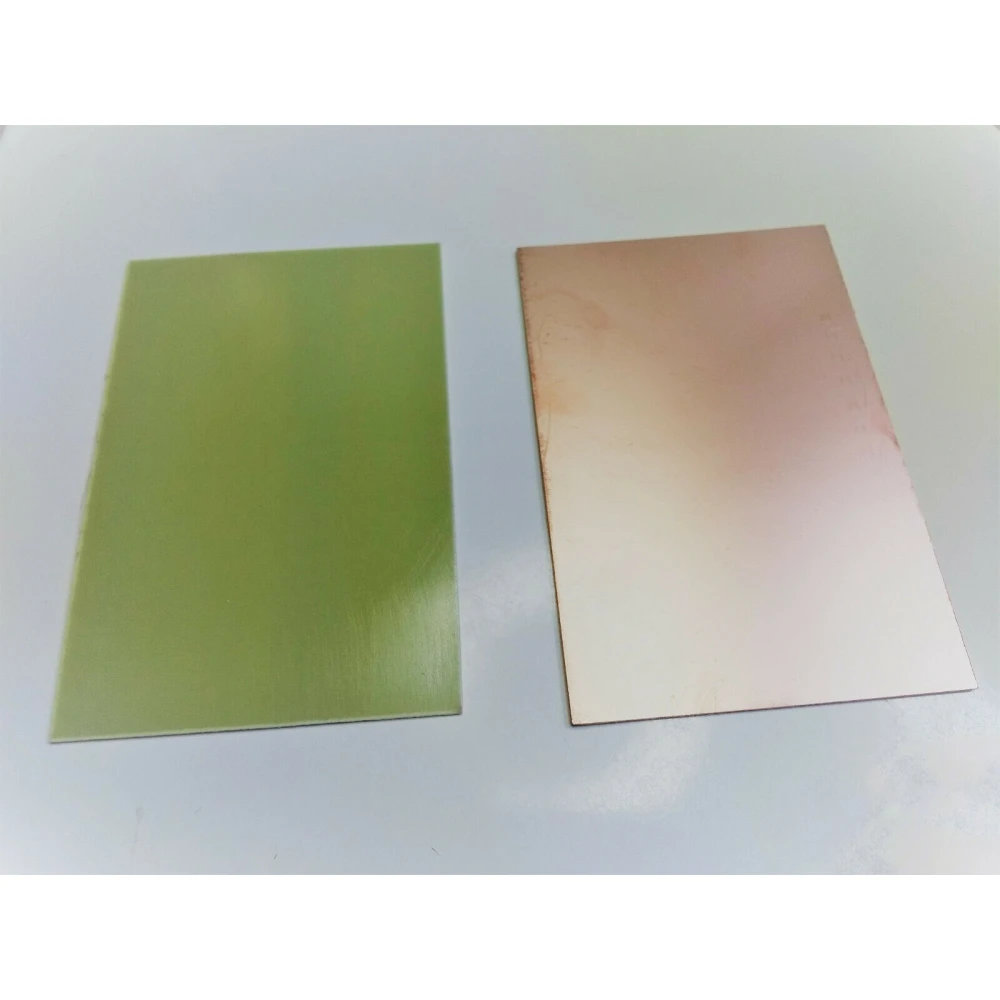

FR4-fiberglas-kortet giver bedre mekanisk styrke, højere varmebestandighed og lavere fugtabsorption sammenlignet med bakelit. Det giver større driftssikkerhed i prototyper og kredsløb, der udsættes for moderat krævende miljøer. Bakelit kan dog være tilstrækkeligt til billige opbygninger og mindre krævende elektriske behov.

Standardtykkelsen på kobberet i disse kort er normalt 35 µm (1 oz/ft²), men den kan variere fra batch til batch. FR4 er 1,5 mm tykt. Kobber på 35 µm kan føre strømme på op til 2-3 A pr. bred bane uden overophedning, forudsat at banedesignet understøtter det. Ved højere strømme eller varmeafledning kræves en detaljeret analyse.

Ja, kortet kan skæres med en håndsav eller et roterende værktøj og bores med karbidbor til FR4. Det er nødvendigt at bruge åndedrætsværn, da glasfiberdstøv er irriterende. Målene 15 cm x 20 cm har en tolerence på cirka ±0,5 mm.

FR4-materiale, der bruges i PCBs, opfylder normalt UL94-V0-krav til flammehæmning, hvilket betyder, at det selvslukker, når brandkilden fjernes. Det er dog nødvendigt at bekræfte hos producenten, om dette specifikke kort har UL-certificering. Det er ikke egnet til højspændingsanvendelser eller temperaturer over 130°C.

Det anbefales at håndtere kortet med handsker for at undgå fingeraftryk, opbevare det tørt og væk fra ætsende stoffer. Hvis det ikke skal bruges med det samme, kan et tyndt lag flux eller beskyttelseslak på kobberet reducere oxidering. Fortinning eller lodning kort tid efter ætsning sikrer bedre vedhæftning.

Pladen er fremstillet af FR4 glasfiber, som er kendt for sin styrke og holdbarhed.

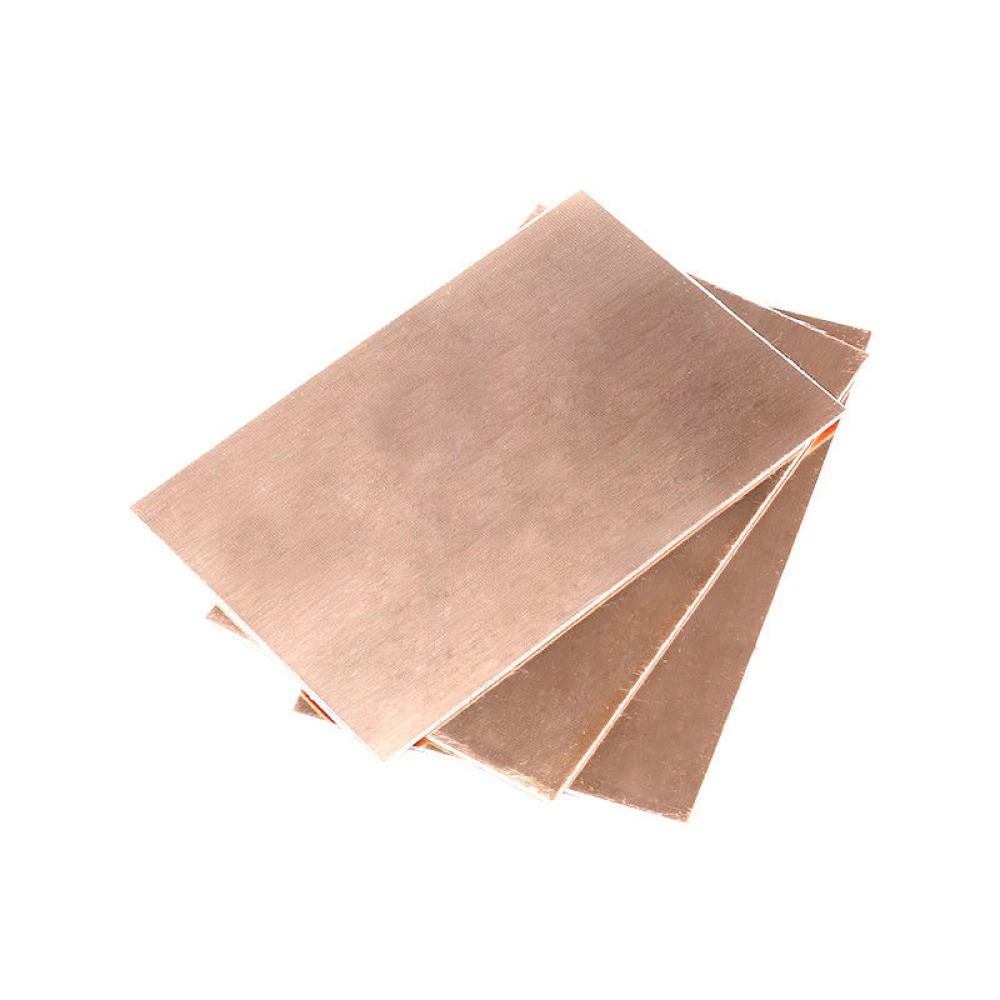

Pladen måler 15 x 20 cm og har en tykkelse på 1.5 mm.

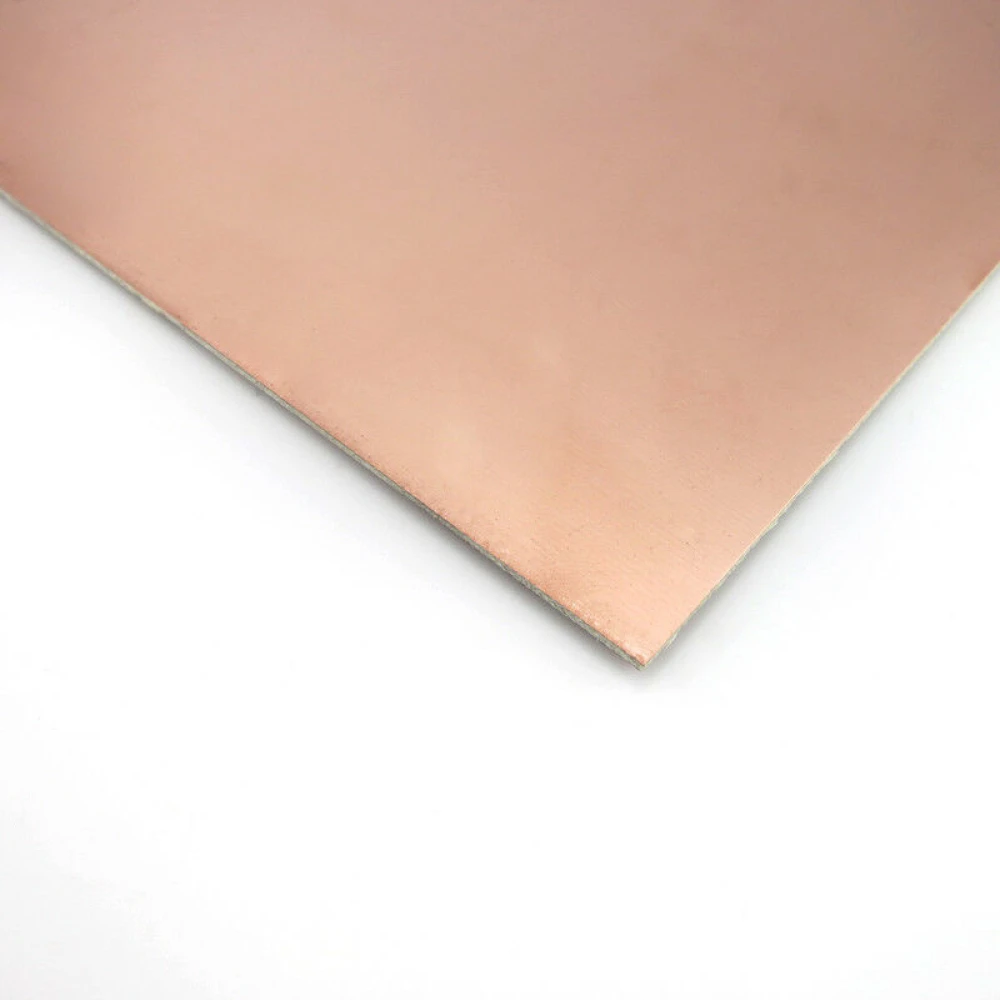

Det er et enkeltsidet printkort med kobberbelægning.

Den er ideel til DIY-projekter, prototyper og elektroniske reparationer, der kræver en enkeltsidet plade.

Ja, den er kompatibel med standard ætse- og loddeteknikker til PCB-plader.
