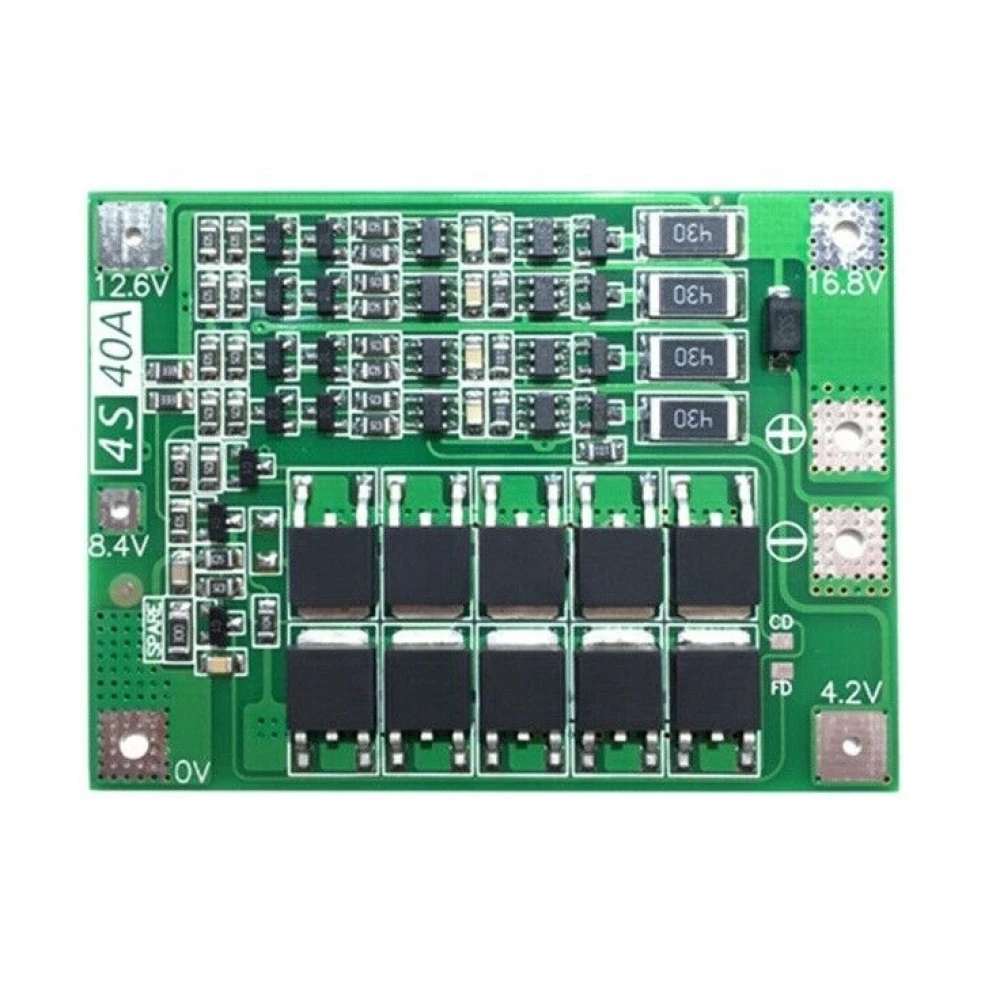

Balanceret PCB beskyttelsesplade 4S 40A til litiumbatteri

PCB beskyttelsespladen 4S 40A til litiumbatteri er en vigtig komponent til at sikre sikkerhed og optimal ydeevne for dine litiumbatterier i 4-celle seriekonfigurationer (4S). Denne balancerede version er designet til at håndtere høje strømme med effektiv beskyttelse, hvilket sikrer længere levetid og stabilitet for dine batterier.

Hovedfunktioner:

• Nominel spænding: 3.6V - 3.7V pr. celle, kompatibel med 18650-, 26650- og lithium-polymerbatterier.
• Samlet ladespænding: mellem 16.8V og 18.1V for 4-cellepakken.
• Maksimal kontinuerlig afladningsstrøm: 40A, ideel til anvendelser, der kræver høj effekt.
• Maksimal kontinuerlig ladestrøm: 20A, med anbefaling om at reducere strømmen, hvis kølingen er utilstrækkelig.
• Type: Spændingsregulator med balanceringsfunktion til at bevare hver celles sundhed.
• Balanceret til startstrømme under 80A og effekter under 220W.

Tekniske specifikationer og anbefalinger:

• Kræver batterier med afladningskapacitet på 15C-20C (minimum 3 batterier) eller 10C-15C (minimum 6 batterier) for en vellykket start.

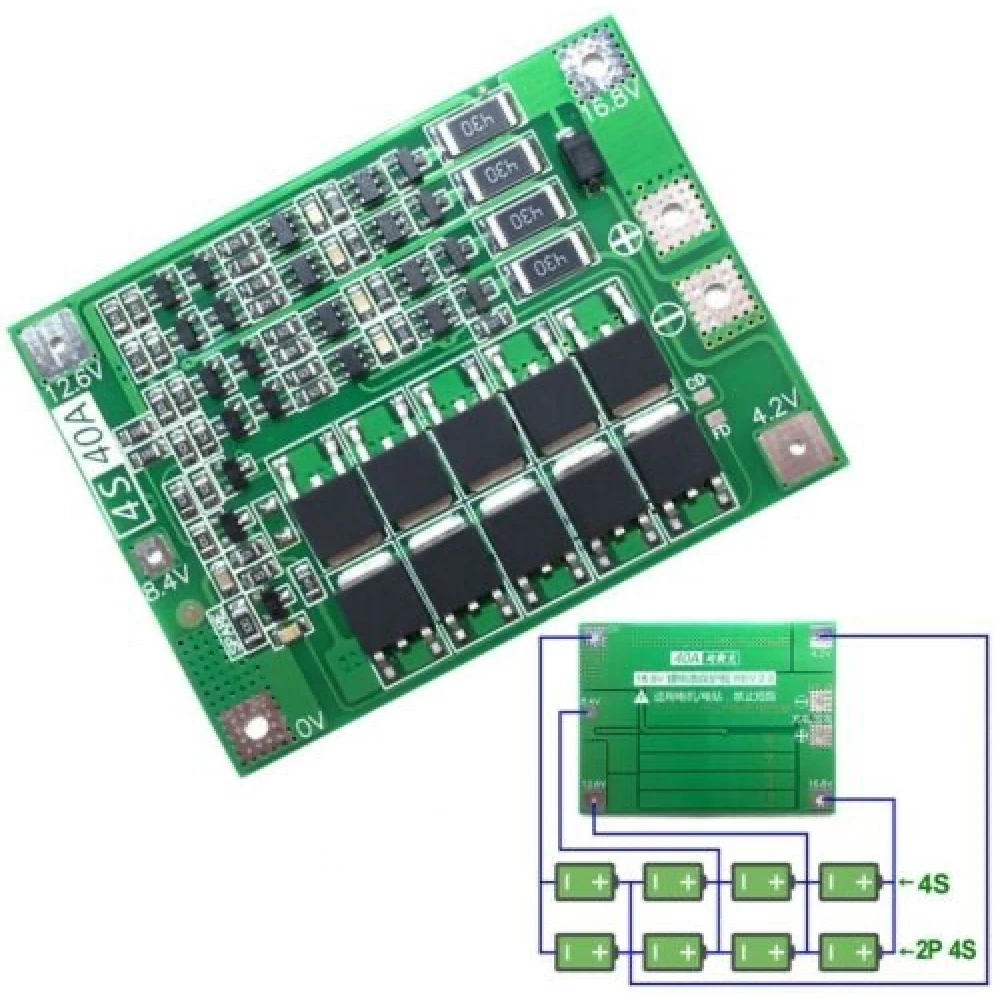

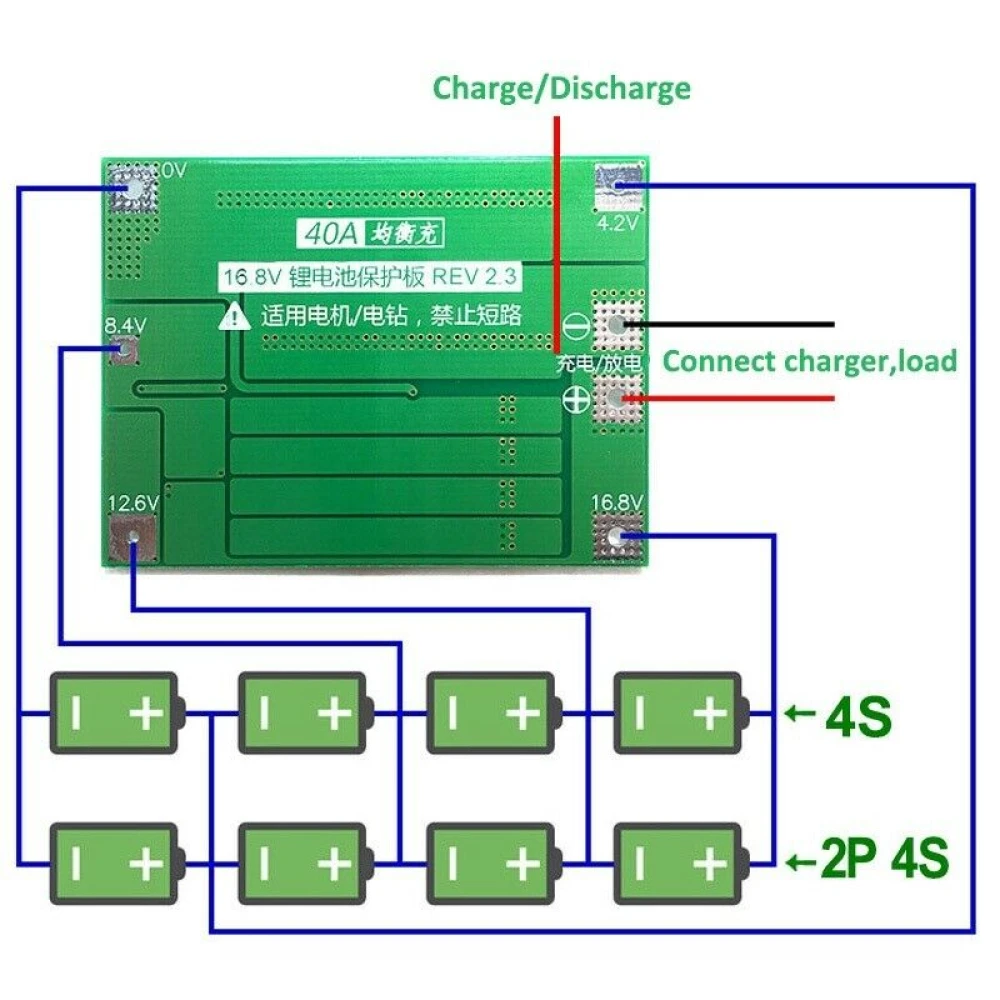

• Ledningsdiagrammet med spændingspunkterne 0V, 4.2V, 8.4V, 12.6V og 16.8V skal følges nøje for at undgå kortslutninger.
• Det anbefales at tilslutte en ikke-polær kondensator (spænding >25V, kapacitet 10uF-100uF) mellem motorens positive og negative terminal for at undgå modspændingsspidser under opladning.
• For batterier i serie skal du sikre, at hver gruppe har samme spænding; ellers skal hvert batteri oplades separat, før de forbindes i serie.

Typiske anvendelser:

Denne plade er ideel til genopladelige litiumbatterisystemer i anvendelser som elbiler, droner, elværktøj og andre elektroniske enheder, der kræver høj strøm og balanceret beskyttelse for at undgå skader fra overopladning, dybafladning eller ubalance mellem celler.

Kompatibilitet:

Kompatibel med 4S litiumbatterier (4 celler i serie), herunder 18650-, 26650- og lithium-polymerbatterier, så længe de angivne spændings- og strømspecifikationer overholdes.

Pakkens indhold:

• 1 x PCB beskyttelsesplade 4S 40A balanceret version til litiumbatteri.

• Nominel spænding 3.6V-3.7V pr. celle, kompatibel med 18650- og 26650-batterier.
• Kontinuerlig afladningsstrøm op til 40A til høj effekt.
• Maksimal kontinuerlig ladestrøm på 20A med anbefaling om køling.
• Balanceret version, der hjælper med at bevare hver celles sundhed og undgå ubalance.
• Velegnet til startstrøm under 80A og effekt under 220W.
• Kræver batterier med afladningskapacitet 15C-20C eller 10C-15C afhængigt af antal.
• Følg ledningsdiagrammet for at undgå kortslutninger.
• Anbefaling om brug af kondensator for at undgå modspændingsspidser.
• Kompatibel med 4S litiumbatterier, inklusive polymer og formaterne 18650 og 26650.
