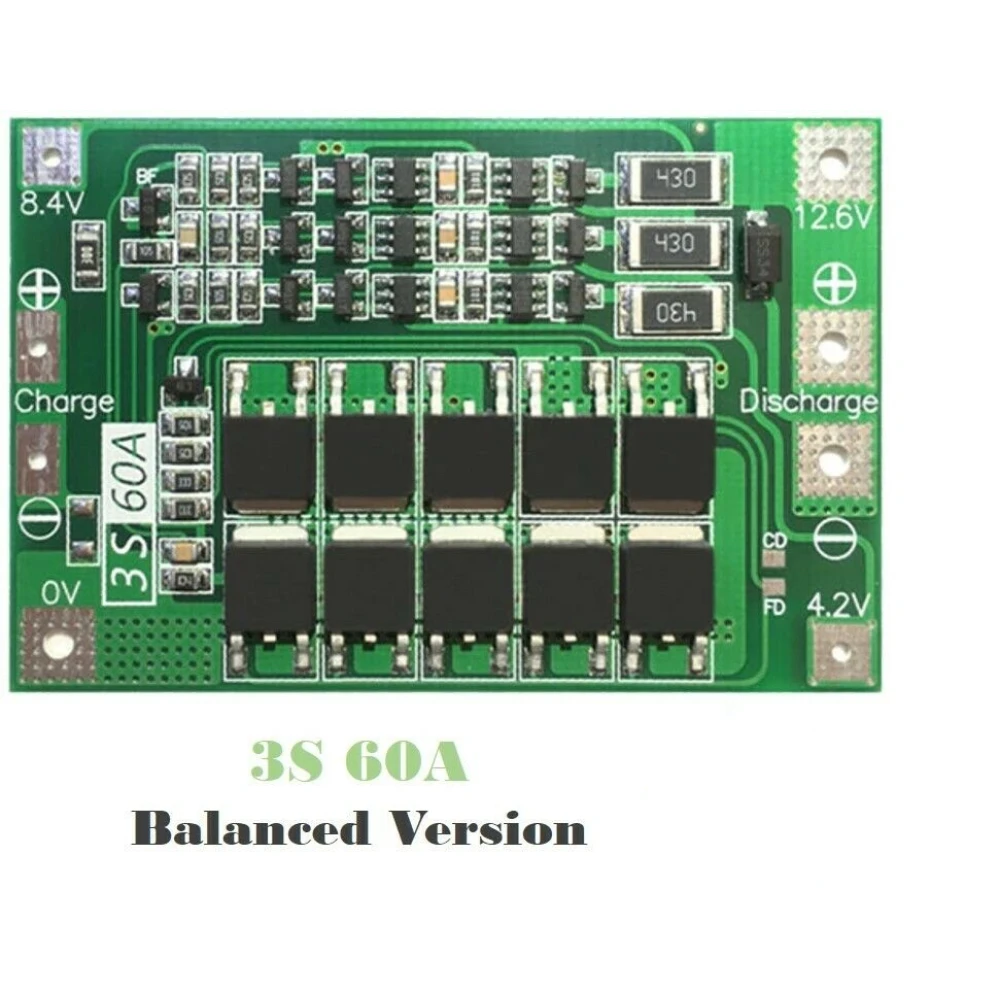

Balanceret PCB beskyttelsesplade 3S 60A til litiumbatteri

Detalle de la placa equilibrada para batería de litio 3S 60A

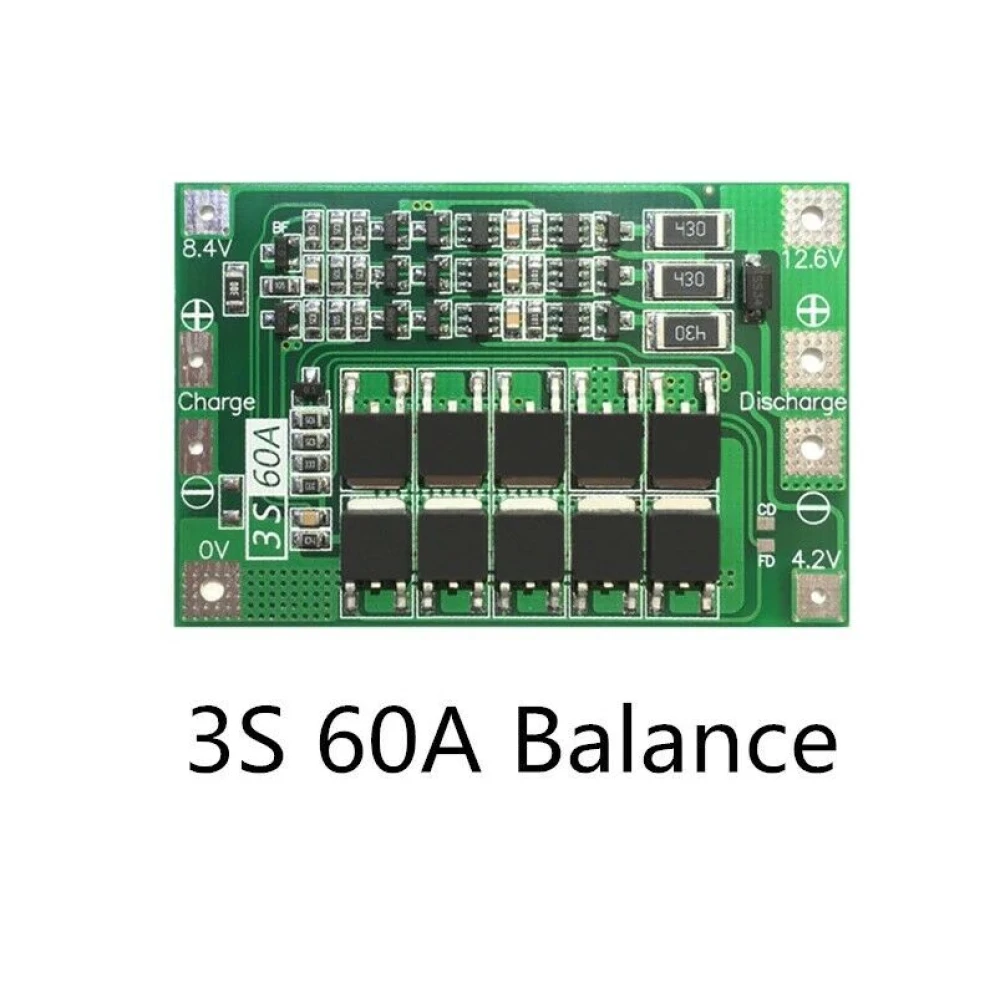

Vista superior de la placa de protección PCB 3S 60A para batería de litio

Balanceret PCB beskyttelsesplade 3S 60A til litiumbatteri

Name: Balanceret PCB beskyttelsesplade 3S 60A til litiumbatteri
Brand: satkit
SKU: 1C100805
Price: 27.98 DKK
Availability: InStock

Mærke: satkit

Vær den første til at anmelde dette produkt

27,98kr

Moms inkluderet (Ekskl. moms: 22,38 kr)

Begrænset lager

Standardlevering Ons, Jun 17 - Fre, Jun 19

Ekspreslevering Man, Jun 15 - Tir, Jun 16

30 dages returret

Antal

Gratis returnering inden for 30 dage

Sikker transaktion

Gratis levering Fragt fra 37 kr

Nem returnering 30 dages returret

Sikker betaling 100% sikker checkout

Kvalitetsgaranti Kun originale produkter

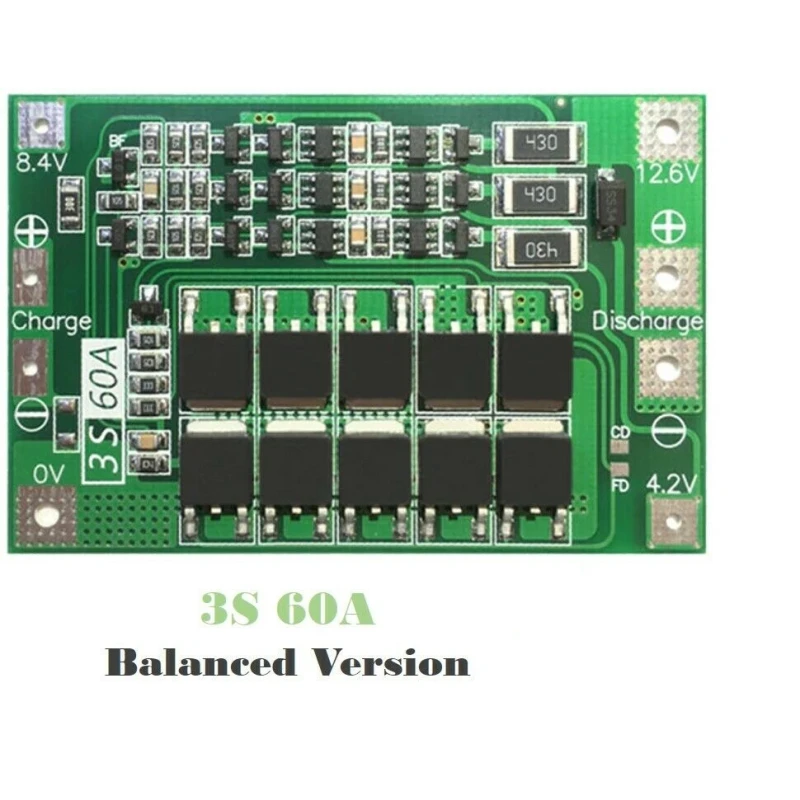

Balanceret PCB beskyttelsesplade 3S 60A til litiumbatteri

Denne beskyttelsesplade er designet til litiumbatterier i 3S-konfiguration (tre celler i serie), med en maksimal kontinuerlig afladningsstrøm på 60A og balanceret opladningsfunktion. Det er en ideel løsning til at beskytte og optimere ydeevnen for 18650-, 26650- og lithium-polymerbatterier.

Hovedegenskaber:

Nominel spænding: 3.7V pr. celle, med fuld spænding på 4.2V.
Opladningsspænding: mellem 12.6V og 13.6V for de tre celler i serie.
Maksimal kontinuerlig afladningsstrøm: 60A (det anbefales at reducere den, hvis kølingen er utilstrækkelig).
Maksimal kontinuerlig opladningsstrøm: 15A.
Materiale: PCB af høj kvalitet, grøn farve.
Mål: 41 x 62 x 3.4 mm.
Balanceret funktion: holder opladningen i balance mellem cellerne for at forlænge batteriets levetid.

Typiske anvendelser:

Ideel til elektriske boremaskiner med startstrøm under 120A og effekt under 260W.
Brug i standard genopladelige batterier af typen 18650, 26650 og lithium-polymer.
Beskyttelse mod overopladning, dybafladning og kortslutning i 3S-batterisystemer.

Yderligere tekniske specifikationer:

Kræver batterier med afladningseffekt på 15C-20C (tre batterier) eller 10C-15C (seks batterier) for en vellykket start.

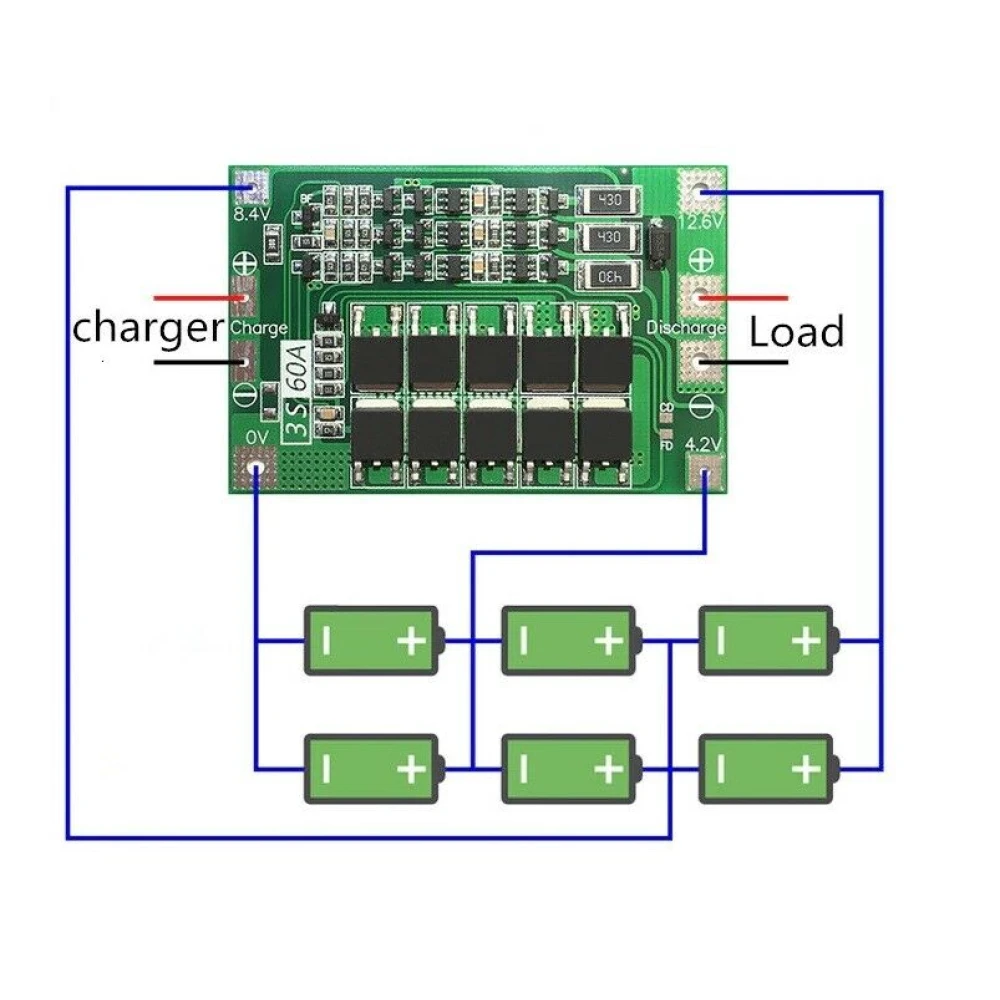

Kabelføringsdiagrammet skal følges: 0V, 4.2V, 8.4V, 12.6V, 16.8V for at undgå skader.
Det anbefales at tilslutte en ikke-polær kondensator (10uF-100uF, >25V) mellem motorens positive og negative terminaler for at undgå tilbageslag.
Ved batterier i serie skal du sikre, at hver gruppe har samme spænding, før de bruges sammen.

Pakkeindhold:

1 x Balanceret PCB beskyttelsesplade 3S 60A til litiumbatteri.

Denne plade er en essentiel komponent for dem, der ønsker at beskytte deres litiumbatterier og forbedre deres ydeevne og sikkerhed i elektroniske applikationer og elværktøj.

Nominel spænding 3.7V pr. celle, fuld spænding 4.2V
Kontinuerlig afladningsstrøm op til 60A
Kontinuerlig opladningsstrøm op til 15A
Kompatibel med 18650-, 26650- og lithium-polymerbatterier
Kompakte mål: 41x62x3.4 mm
Balanceret opladningsfunktion for længere levetid
Ideel til elektriske boremaskiner med effekt under 260W
PCB-materiale af høj kvalitet, grøn farve

Kundespørgsmål & svar

Hvad er de præcise mål, vægt og indhold i pakken for dette produkt?

Pladen måler 41 mm x 62 mm x 3.4 mm, er fremstillet i grøn PCB og leveres med én enhed pr. æske. Den typiske vægt for en PCB af disse dimensioner er under 25 g, men kan variere en smule afhængigt af producenten.

Hvad er den maksimale strøm og det anbefalede driftstemperaturområde for at undgå skader?

Pladen tillader en maksimal kontinuerlig aflade-strøm på 60 A og en maksimal kontinuerlig opladning på 15 A. I miljøer med utilstrækkelig køling anbefales det ikke at overskride disse værdier. Det typiske driftstemperaturområde for PCB-plader er 0°C til 60°C; drift uden for dette område kan forringe beskyttelsen.

Hvilke forholdsregler eller almindelige problemer skal man tage højde for for en sikker installation, og hvilke standarder opfylder dette produkt?

Det er afgørende at følge tilslutningsdiagrammet og undgå bevidste kortslutninger. Ved tilslutning af motoren anbefales det at tilføje en ikke-polariseret kondensator (≥25 V, 10-100 μF) mellem terminalerne for at filtrere tilbageslagsspændinger. Selvom den opfylder typiske beskyttelsesfunktioner for lithium-pakker, er der ikke angivet specifik overholdelse af internationale standarder (som IEC 62133), så til kritiske industrielle anvendelser bør yderligere krav verificeres.

Hvilke batterityper er denne beskyttelsesplade kompatibel med?

Den er kompatibel med 3S litiumbatterier, herunder 18650-, 26650- og lithium-polymerbatterier.

Hvad er den maksimale afladningsstrøm, som denne plade kan håndtere?

Pladen kan håndtere en maksimal kontinuerlig afladningsstrøm på 60A, og det anbefales at reducere den, hvis kølingen er utilstrækkelig.

Hvad er funktionen af den balancerede version af denne plade?

Den balancerede funktion holder opladningen i balance mellem cellerne for at undgå overopladning og forlænge batteriets levetid.

Kan jeg bruge denne plade til elektriske boremaskiner?

Ja, den er velegnet til elektriske boremaskiner med startstrøm under 120A og effekt under 260W.

Hvad skal jeg være opmærksom på, når jeg forbinder batterier i serie med denne plade?

Du skal sikre, at spændingen for hver batterigruppe er ens og undgå kortslutning ved at følge det angivne kabelføringsdiagram.
