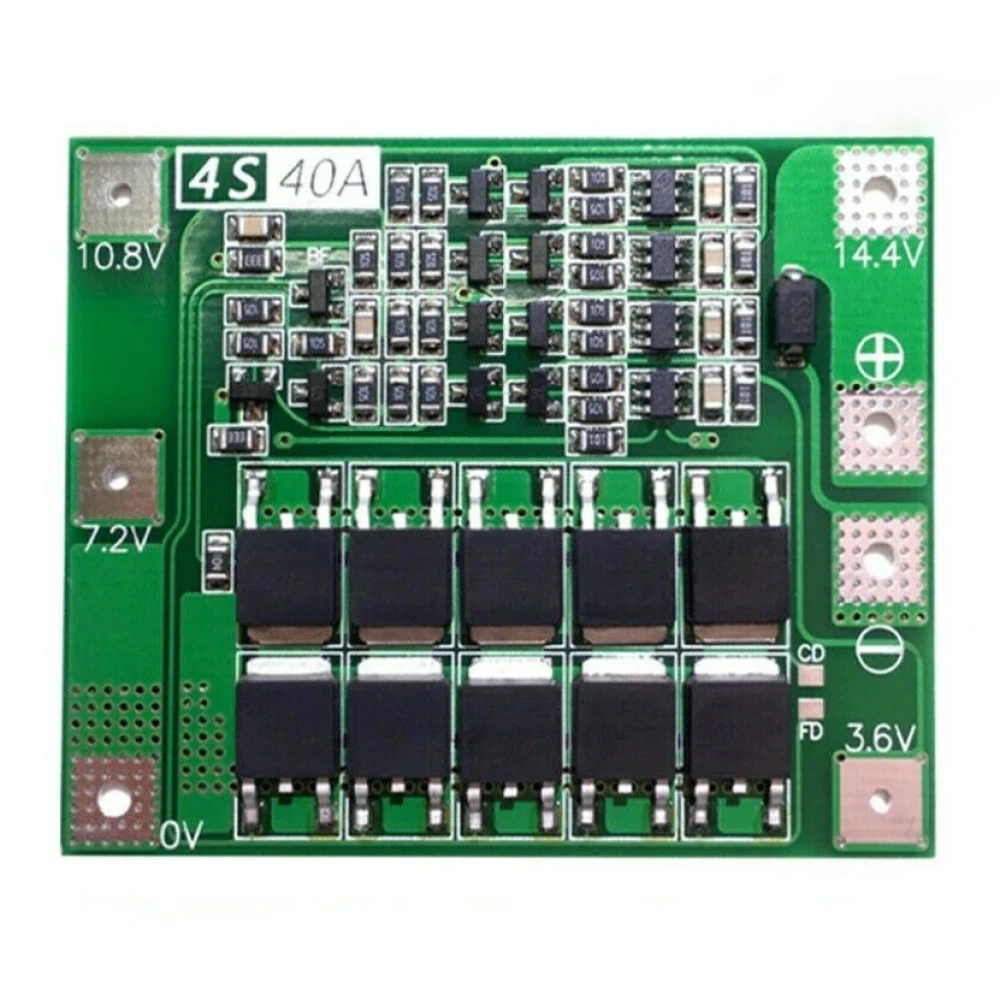

PCB-beskyttelsesplade 4S 40A til litiumbatteri, forbedret version
Denne beskyttelsesplade er designet til litiumbatterier i 4S-konfiguration med en nominel spænding på 16.8V og en maksimal kontinuerlig afladningsstrøm på 40A, ideel til anvendelser, der kræver høj effekt og sikkerhed.
Hovedfunktioner
- Kompatibel nominel spænding: 3.6V eller 3.7V pr. celle, inklusive 18650-, 26650- og lithium-polymerbatterier.
- Ladespænding: 16.8V til 18.1V.
- Kontinuerlig afladningsstrøm: op til 40A (det anbefales at reducere den, hvis kølingen er utilstrækkelig).
- Kontinuerlig ladestrøm: op til 20A.
- Enhedstype: spændingsregulator til beskyttelse og batteristyring.
- Balanceringsstrøm: 100mA for at opretholde cellernes sundhed.
- Tilgængelige versioner: standard (uden balanceringsfunktion, effekt op til 135W) og balanceret (med balanceringsfunktion, effekt op til 220W).
Tekniske specifikationer
- Kræver batterier med minimumseffekt: tre 15C-20C-batterier eller seks 10C-15C-batterier for en vellykket start.
- Kablingen skal følges nøje i henhold til spændingskortet: 0V, 4.2V, 8.4V, 12.6V og 16.8V for at undgå kortslutning.
- Det anbefales at tilslutte en ikke-polær kondensator (10uF-100uF, spænding >25V) mellem motorens positive og negative terminaler for at undgå modspændingsspidser.
- Ved batterier i serie skal du sikre, at hver gruppe har samme spænding; hvis ikke, skal hvert batteri oplades separat, før de bruges i serie.
Typiske anvendelser og kompatibilitet
Denne plade er ideel til beskyttelse af litiumbatterier, der bruges i elbiler, energilagringssystemer, droner og andre elektroniske enheder, som kræver høj strøm og avanceret beskyttelse. Kompatibel med cylindriske 18650- og 26650-batterier samt lithium-polymerbatterier i 4S-konfiguration.
Forskelle mellem standard- og balanceret version
- Standardversion: egnet til startstrømme under 80A og maksimal effekt på 135W, uden balanceringsfunktion.
- Balanceret version: understøtter startstrømme under 80A og maksimal effekt på 220W, og inkluderer balanceringsfunktion for at forlænge batteriets levetid.
Pakkens indhold
- 1 x PCB-beskyttelsesplade 4S 40A forbedret version til litiumbatteri.
- Kompatibel nominel spænding til 3.6V- og 3.7V-batterier, inklusive 18650, 26650 og lithium-polymer
- Kontinuerlig afladningsstrøm på op til 40A for høj ydeevne
- Kontinuerlig ladestrøm på op til 20A
- Balanceringsfunktion med 100mA strøm i balanceret version
- Kompatibel med 4S 16.8V-konfigurationer
- Standard- og balanceret version afhængigt af behov for effekt og balance
- Kræver batterier med minimum 15C-20C eller 10C-15C for sikker start
- Inkluderer anbefalinger til at undgå kortslutning og modspændingsspidser
Kundespørgsmål & svar
Hvad er de fysiske mål og den omtrentlige vægt på 4S 40A beskyttelsespladen?
Specifik information om mål og vægt er ikke angivet i den medfølgende beskrivelse. Normalt måler plader af denne type cirka 60-70 mm i længden og 15-20 mm i bredden, med en vægt under 20 g. Det anbefales at se producentens datasheet, hvis der kræves præcise tal.
Hvilke tilslutnings- og installationsforholdsregler er kritiske for at undgå fejl eller kortslutninger ved installation af denne PCB?
Det er afgørende at følge ledningsrækkefølgen: tilslut præcist efter kortet for 0 V, 4.2 V, 8.4 V, 12.6 V og 16.8 V. Der må aldrig foretages en bevidst kortslutning. Før brug i serie skal alle celler være spændingsudlignede. Derudover anbefales det at installere en ikke-polariseret kondensator (>25 V, 10-100 μF) på motorterminalerne for at beskytte mod tilbageslagsspændinger.
Hvilke strømgrænser kan pladen håndtere, og hvad sker der, hvis disse værdier overskrides under opladning eller afladning?
Pladen understøtter op til 40 A kontinuerlig afladning og 20 A kontinuerlig opladning. Hvis disse værdier overskrides, især hvis kølingen ikke er tilstrækkelig, øges risikoen markant for overophedning, irreversibel skade på pladens komponenter eller endda sikkerhedsfejl. Det anbefales ikke at køre kontinuerligt tæt på disse maksimumgrænser.
Hvilke typer batterier er denne beskyttelsesplade kompatibel med?
Den er kompatibel med litiumbatterier med nominel spænding på 3.6V eller 3.7V, inklusive cylindriske 18650- og 26650-batterier samt lithium-polymerbatterier i 4S-konfiguration.
Hvad er forskellen mellem standardversionen og den balancerede version af denne plade?
Standardversionen har ikke balanceringsfunktion og understøtter op til 135W, mens den balancerede version har balanceringsfunktion og understøtter op til 220W, hvilket hjælper med at forlænge batteriets levetid.
Hvordan skal beskyttelsespladen installeres for at undgå skader?
Kablingen skal følges nøje i henhold til spændingskortet 0V, 4.2V, 8.4V, 12.6V og 16.8V. Derudover anbefales det at tilslutte en ikke-polær kondensator mellem de positive og negative terminaler for at undgå modspændingsspidser.
Hvilken maksimal strøm understøtter pladen ved kontinuerlig afladning og opladning?
Den understøtter en maksimal kontinuerlig afladningsstrøm på 40A og en maksimal kontinuerlig ladestrøm på 20A, men det anbefales at reducere strømmen, hvis kølingen er utilstrækkelig.
