PCB beskyttelsesplade 3S 60A til litiumbatteri, forbedret version
Mærke: satkit
27,98kr
Moms inkluderet (Ekskl. moms: 22,38 kr)
På lager - Afsendes straks
Standardlevering
Fre, Jun 19 - Tir, Jun 23
Ekspreslevering
Ons, Jun 17 - Tor, Jun 18
30 dages returret
Gratis returnering inden for 30 dage
Sikker transaktion
Share:
Gratis levering
Fragt fra 37 kr
Nem returnering
30 dages returret
Sikker betaling
100% sikker checkout
Kvalitetsgaranti
Kun originale produkter

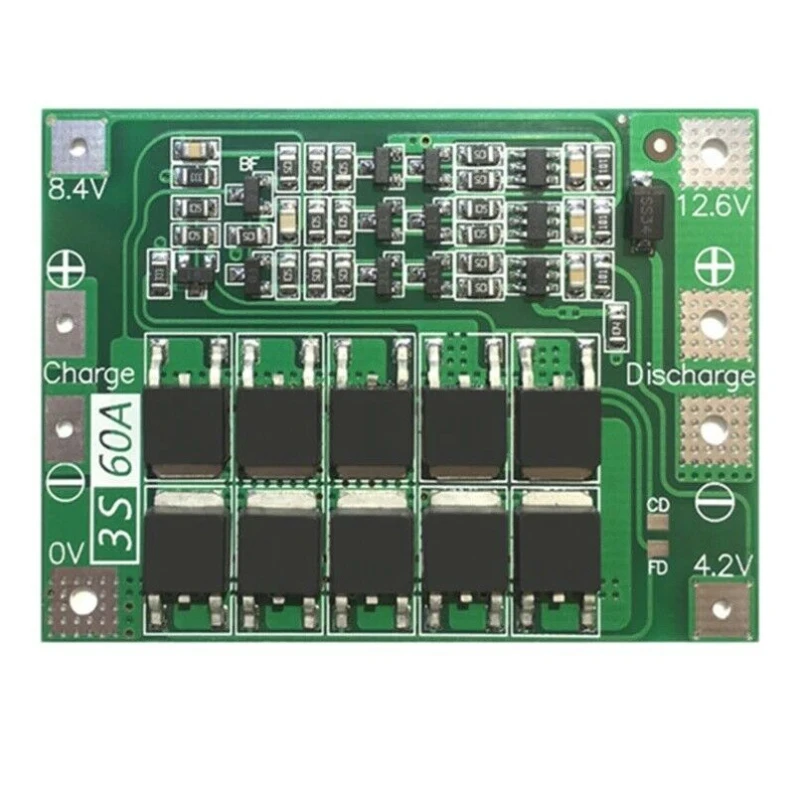

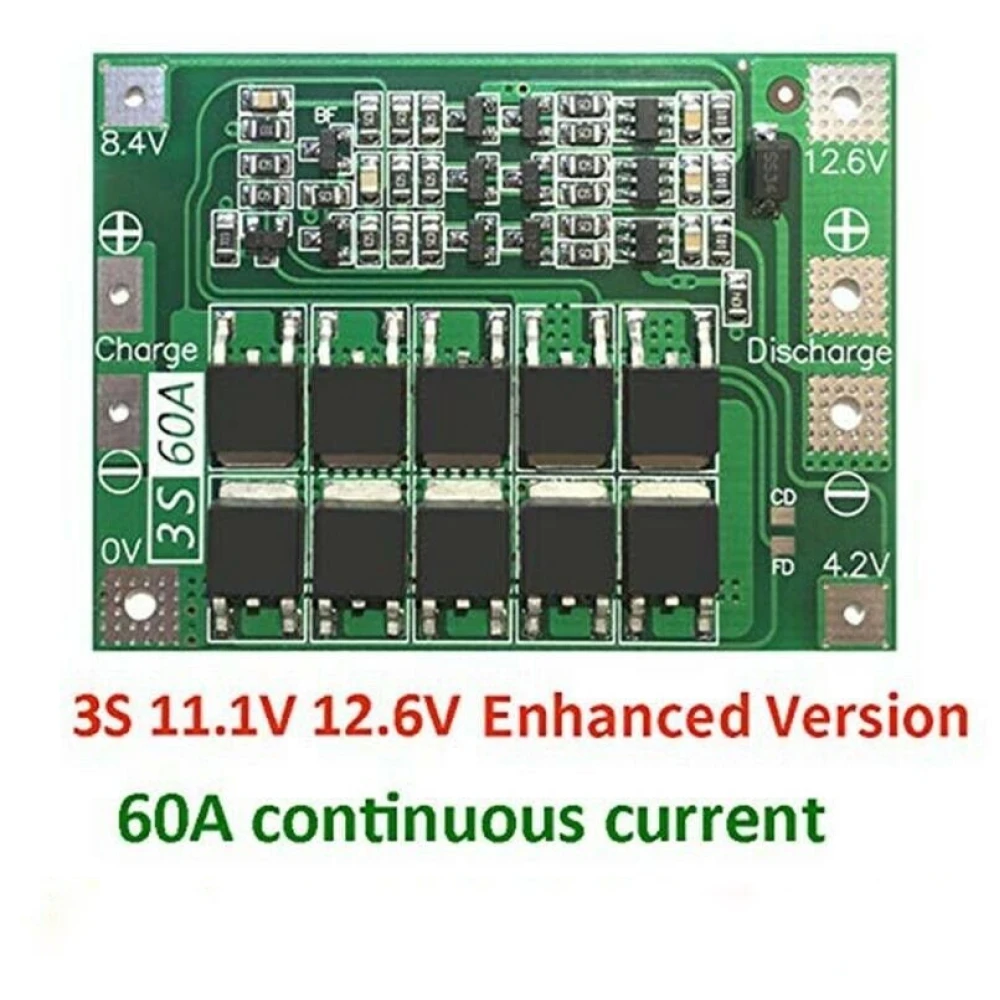

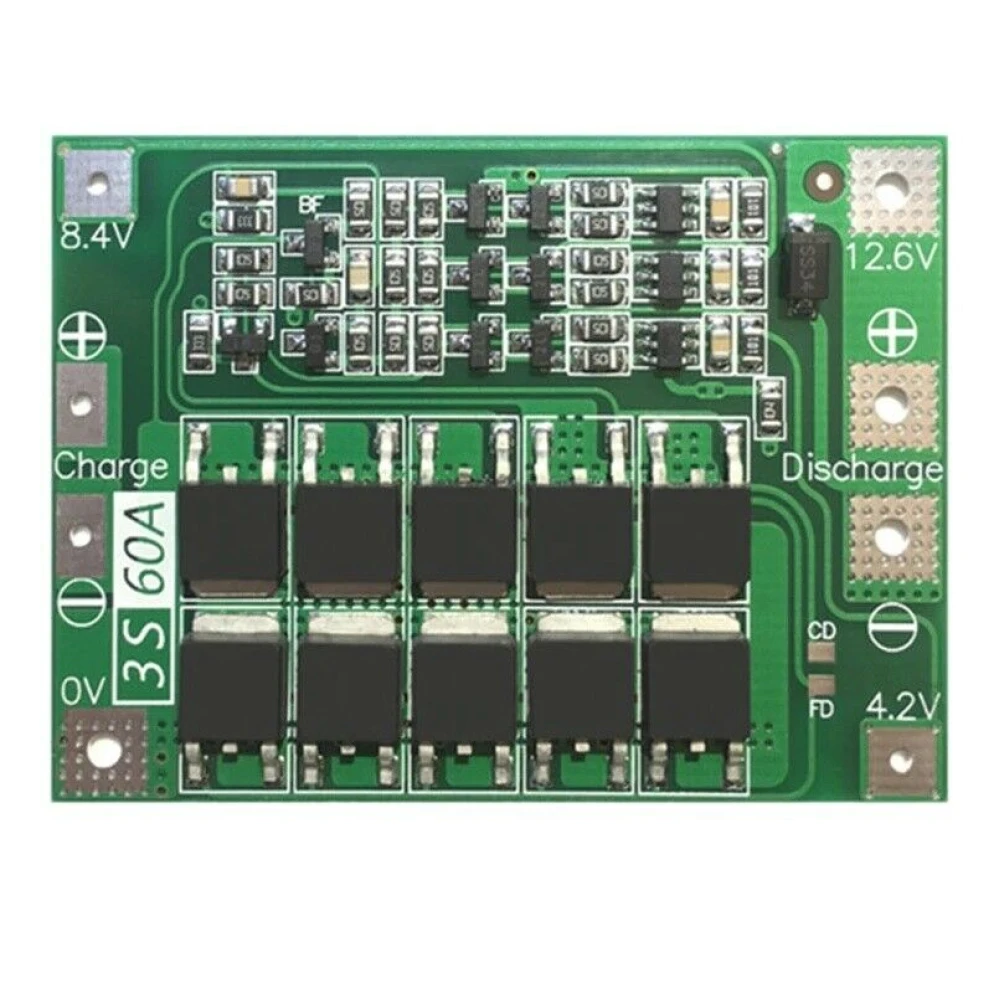

PCB beskyttelsesplade 3S 60A til litiumbatteri - Forbedret version
Denne PCB beskyttelsesplade er specifikt designet til litiumbatterier konfigureret i 3S og tilbyder en maksimal kontinuerlig afladningsstrøm på 60A. Den er ideel til at beskytte litiumbatterier af typen 18650, 26650 og litium-polymerbatterier og sikrer sikker og effektiv drift.
Hovedfunktioner
- Nominel spænding: 3,7V pr. celle med maksimal ladespænding på 4,2V.
- Samlet ladespænding: Mellem 12,6V og 13,6V for de 3 celler i serie.
- Kontinuerlig afladningsstrøm: Op til 60A, med anbefaling om at reducere strømmen, hvis køleforholdene er utilstrækkelige.
- Materiale: PCB af høj kvalitet, grøn farve.
- Dimensioner: 41 x 55 x 3.4 mm, kompakt for nem integration.
Tekniske specifikationer
- Kompatibel med 15C-20C power-batterier (minimum tre batterier) eller 10C-15C (minimum seks batterier) for en vellykket opstart.

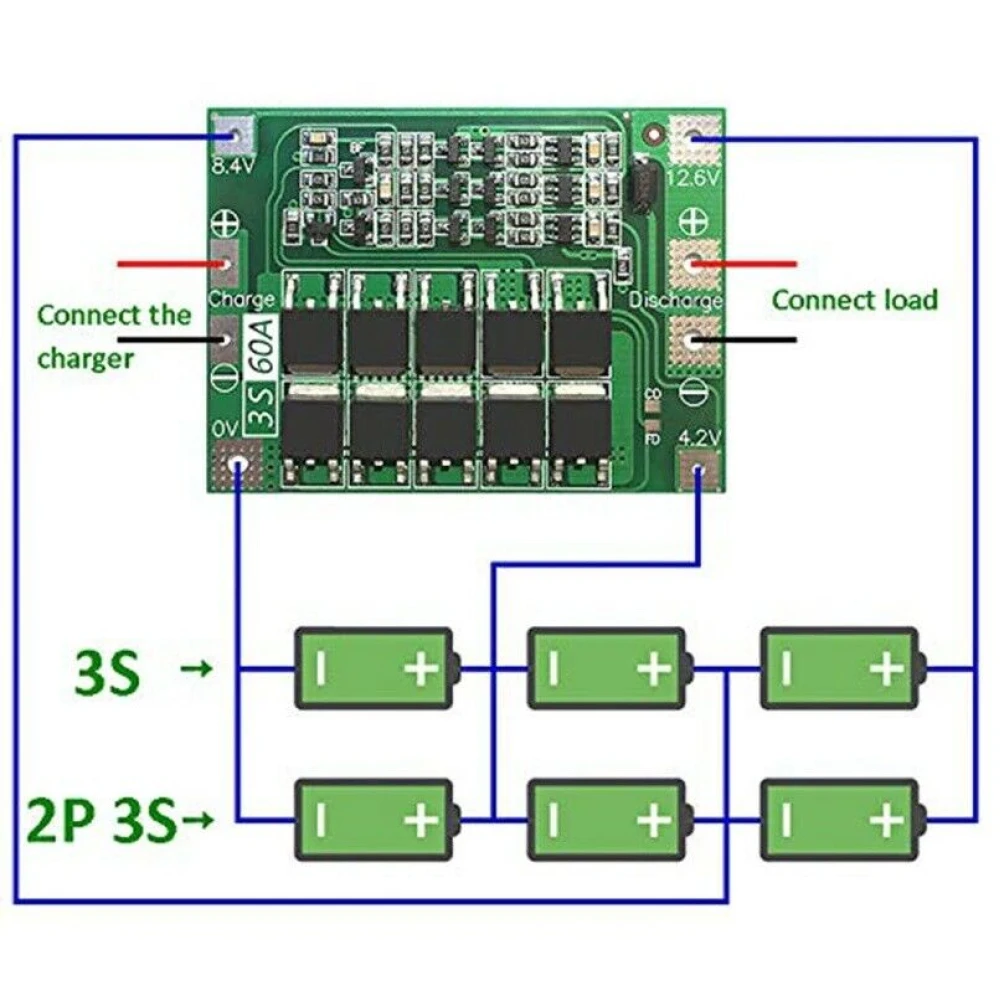

- Ledningsdiagrammet skal følges nøje: 0V, 4,2V, 8,4V, 12,6V, 16,8V for at undgå kortslutninger.
- Det anbefales at tilslutte en ikke-polær kondensator (10uF-100uF, spænding over 25V) mellem motorens positive og negative terminal for at forhindre omvendte spændingsspidser under opladning.
- Ved konfigurationer med fire batterigrupper i serie skal du sikre, at spændingen i hver gruppe er ens; hvis ikke, skal hvert batteri oplades separat, før de bruges i serie.
Typiske anvendelser
Denne plade er ideel til at beskytte litiumbatterier i højstrømsapplikationer som elbiler, elværktøj, energilagringssystemer og andre enheder, der kræver pålidelig beskyttelse til 3S-batterier.
Kompatibilitet
Kompatibel med litiumbatterier af typen 18650, 26650 og litium-polymerbatterier konfigureret i 3S (tre celler i serie). Den er ikke kompatibel med andre konfigurationer end 3S.
Pakkens indhold
- 1 x PCB beskyttelsesplade 3S 60A forbedret version til litiumbatteri.
- Forbedret version til beskyttelse af 3S-litiumbatterier
- Maksimal kontinuerlig afladningsstrøm på 60A
- Kompatibel med 18650-, 26650- og litium-polymerbatterier
- Nominel spænding 3,7V pr. celle, samlet ladning 12,6V - 13,6V
- Kompakte mål på 41x55x3.4mm for nem integration
Kundespørgsmål & svar
Hvad er målene og vægten på pladen, og hvad er der præcist i pakken?
Pladen måler 41 mm x 55 mm x 3.4 mm. Den typiske vægt ligger mellem 8 og 12 g afhængigt af producenten. Pakken indeholder én enhed af den forbedrede PCB 3S 60A-plade, uden kabler eller ekstra tilbehør.
Er der særlige krav til installation eller lodning af pladen på en 3S batteripakke?
Ja, terminalerne skal loddes i henhold til tilslutningsdiagrammet: 0V, 4.2V, 8.4V og 12.6V, og utilsigtede kortslutninger skal undgås. For optimal start anbefales batterier med minimum 15C–20C (tre enheder) eller 10C–15C (seks enheder i parallel). En ikke-polar kondensator på 25 V/10–100 μF ved udgangen kan anbefales til at dæmpe tilbageslagsspændinger.
Hvilken maksimal aflade- og ladestrøm understøtter pladen, og hvad er dens termiske eller sikkerhedsmæssige grænser?
Pladen understøtter en maksimal kontinuerlig aflade-strøm på 60 A for systemer med tilstrækkelig køling. Uden tilstrækkelig ventilation kan den blive overophedet, så det anbefales ikke at overstige 40–45 A vedvarende i lukkede miljøer. Det sikre driftsområde er 0 til 60 °C. Overskridelse af disse grænser kan aktivere termisk beskyttelse eller forringe levetiden.
Hvilke batterityper er denne beskyttelsesplade kompatibel med?
Den er kompatibel med 3S-litiumbatterier, herunder 18650, 26650 og litium-polymerbatterier.
Hvad er den maksimale strøm, pladen kan håndtere?
Pladen understøtter en maksimal kontinuerlig afladningsstrøm på 60A, men det anbefales at reducere den, hvis kølingen er utilstrækkelig.
Kan jeg bruge denne plade til batterier med mere end 3 celler i serie?
Nej, denne plade er specifikt designet til konfigurationer med 3 celler i serie (3S). Til flere celler kræves en anden type plade.
Hvilke forholdsregler skal jeg tage ved installation af denne plade?
Det korrekte ledningsdiagram skal følges, og kortslutninger skal undgås. Derudover anbefales det at tilslutte en ikke-polær kondensator for at undgå omvendte spændingsspidser under opladning.
Medfølger der ekstra tilbehør?
Pakken indeholder kun den forbedrede PCB beskyttelsesplade 3S 60A til litiumbatteri.
