KT152 multifunktionel IC- og LED-tester til hurtige og pålidelige tests

Produktbeskrivelse

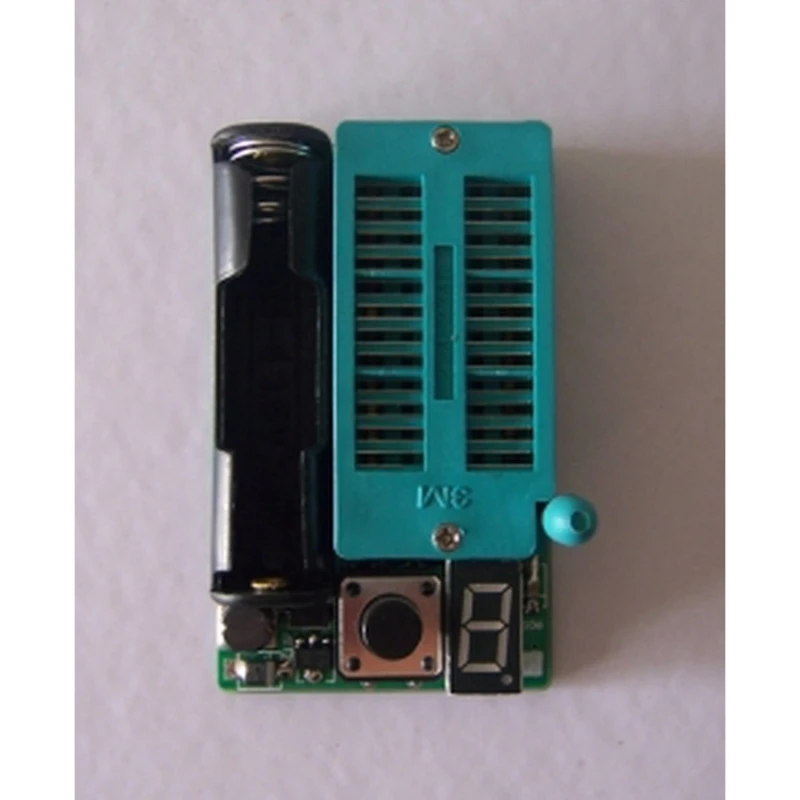

Den KT152 IC- og LED-tester er en kompakt multifunktionel enhed, der er designet til hurtigt og enkelt at teste og identificere DIP-logikchips og almindelige LED'er. Dens lommestørrelse (60 mm x 37 mm x 15 mm) og det medfølgende AAA-batteri gør den til et praktisk værktøj for elektronikteknikere og hobbyfolk.

Hovedfunktioner:

• Tester og genkender mere end 1500 typer integrerede kredsløb, herunder familierne 74LSXX, 74HC, CD4000, HEF4000, CD4500 og flere.
• Identificerer enheder cifre for cifre på et 0.36 inches LED-display.

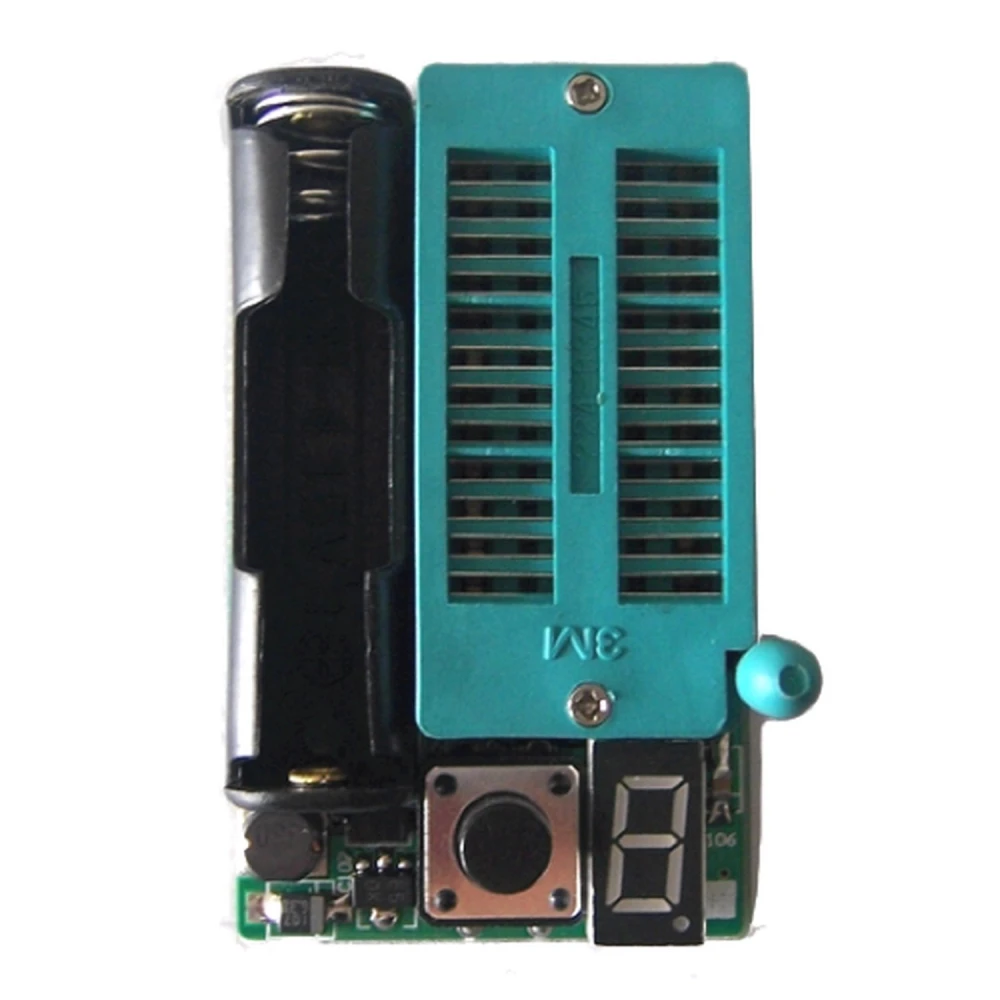

• ZIF-sokkel (zero insertion force) til DIP-enheder med op til 24 ben.
• Tester LED'er og LED-matricer med et enkelt tryk på en knap.
• Testtid på cirka 1/2 sekund pr. enhed.
• Fungerer med et AAA-batteri (medfølger), som er nemt at udskifte.

Brugsanvisning:

• Isæt AAA-batteriet med korrekt polaritet som angivet.

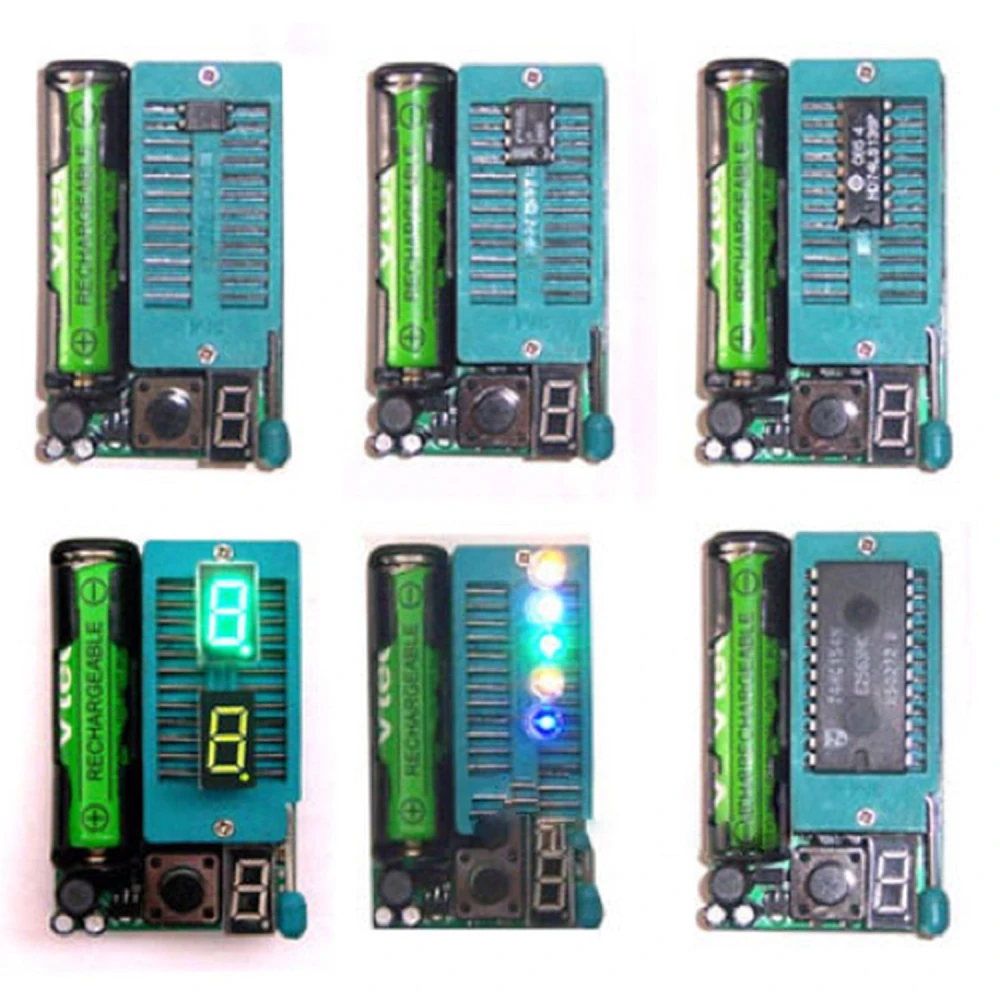

• Hold testeren med displayet nedad, og løft ZIF-sokkelens arm.
• Placer det integrerede kredsløb, der skal testes, med ben 1 (normalt markeret med en fordybning) vendt mod den nederste del af soklen.
• Sænk armen for at fastgøre IC'en, og tryk på TEST-knappen.
• Displayet viser enhedens nummer, hvis den er i orden, eller "Err" hvis den er beskadiget eller sat forkert i.
• LED'er under test lyser, hvis de fungerer korrekt.

Forholdsregler:

• Brug ikke testeren med integrerede kredsløb, der er tilsluttet i kredsløb.
• Test ikke opladede komponenter for at undgå skader.
• Udskift batteriet, når spændingen falder til under 1.2V.
• Ikke kompatibel med LED'er, der kræver mere end 5V for at lyse.

Kompatibilitet:

Denne tester understøtter en bred vifte af integrerede kredsløb såsom:

• Familierne 74LS, 74HC, 54, CD4000, HEF4000, CD4500 og flere.
• Forstærkere og komparatorer LM324, LM339, LM393, LM358, LM386.
• Timere NE555, 7555, NE556, 7556.
• Optokoblere PC817, NEC2501, TLP521, 4N25, 4N35, blandt andre.
• Drivere ULN2003, ULN2004, ULN2803, ULN2804.

Typiske anvendelser:

• Hurtig fejlfinding af logikchips ved elektronikreparation.
• Kontrol af LED'er og LED-matricer i projekter og vedligeholdelse.
• Identifikation af elektroniske komponenter uden behov for dokumentation.

Den KT152 IC- og LED-tester er et uundværligt værktøj for professionelle og entusiaster, der søger en bærbar, præcis og brugervenlig løsning til at teste integrerede kredsløb og LED'er i marken eller på værkstedet.

• Tester mere end 1500 typer almindelige DIP-integrerede kredsløb
• 0.36 inches LED-display for tydelig identifikation
• ZIF-sokkel til enheder med op til 24 ben
• AAA-batteri medfølger til brug med det samme
• Hurtig test på cirka 1/2 sekund
• Kompatibel med familierne 74LS, 74HC, CD4000 og flere
• Tester LED'er og LED-matricer nemt
• Bærbart og kompakt værktøj (60x37x15 mm)
• Enkel testknap for intuitiv brug
• Leveres med klare brugsanvisninger
