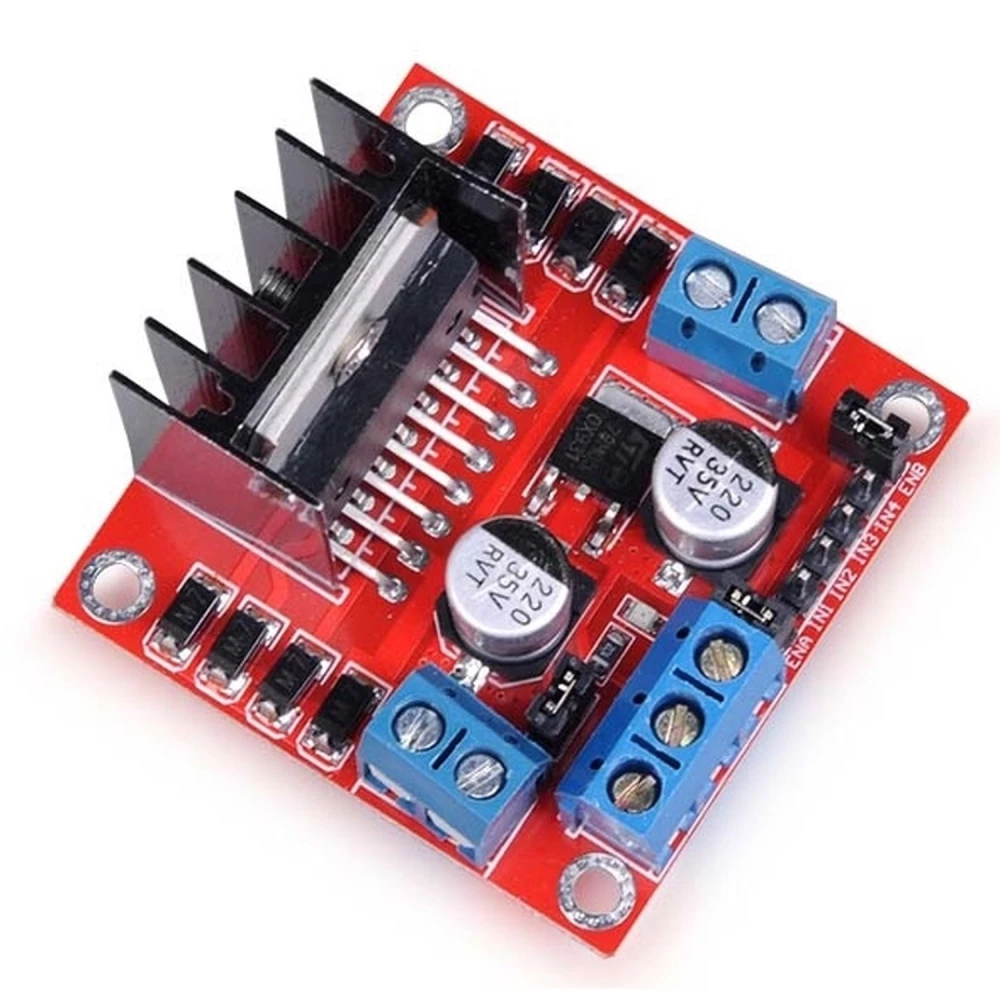

L298 motorstyring med dobbelt H-bro til Arduino - Satkit
Mærke: satkit
57,26kr
Moms inkluderet (Ekskl. moms: 45,80 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 54,97 kr | -4% |
| 10+ | 50,57 kr | -12% |
| 20+ | 46,95 kr | -18% |
På lager - Afsendes straks
Standardlevering
Ons, Jun 17 - Fre, Jun 19
Ekspreslevering
Man, Jun 15 - Tir, Jun 16
30 dages returret
Gratis returnering inden for 30 dage
Sikker transaktion
Share:
Gratis levering
Fragt fra 37 kr
Nem returnering
30 dages returret
Sikker betaling
100% sikker checkout
Kvalitetsgaranti
Kun originale produkter
Descripción general
El controlador de motores L298 es un dispositivo electrónico diseñado para controlar motores de corriente continua (DC) y motores paso a paso (PAP) en proyectos de electrónica y robótica, especialmente con plataformas Arduino. Este controlador utiliza un doble puente H que permite manejar la dirección y velocidad del motor con gran precisión.
Características principales
- Ligero y potente, ideal para proyectos portátiles y compactos.

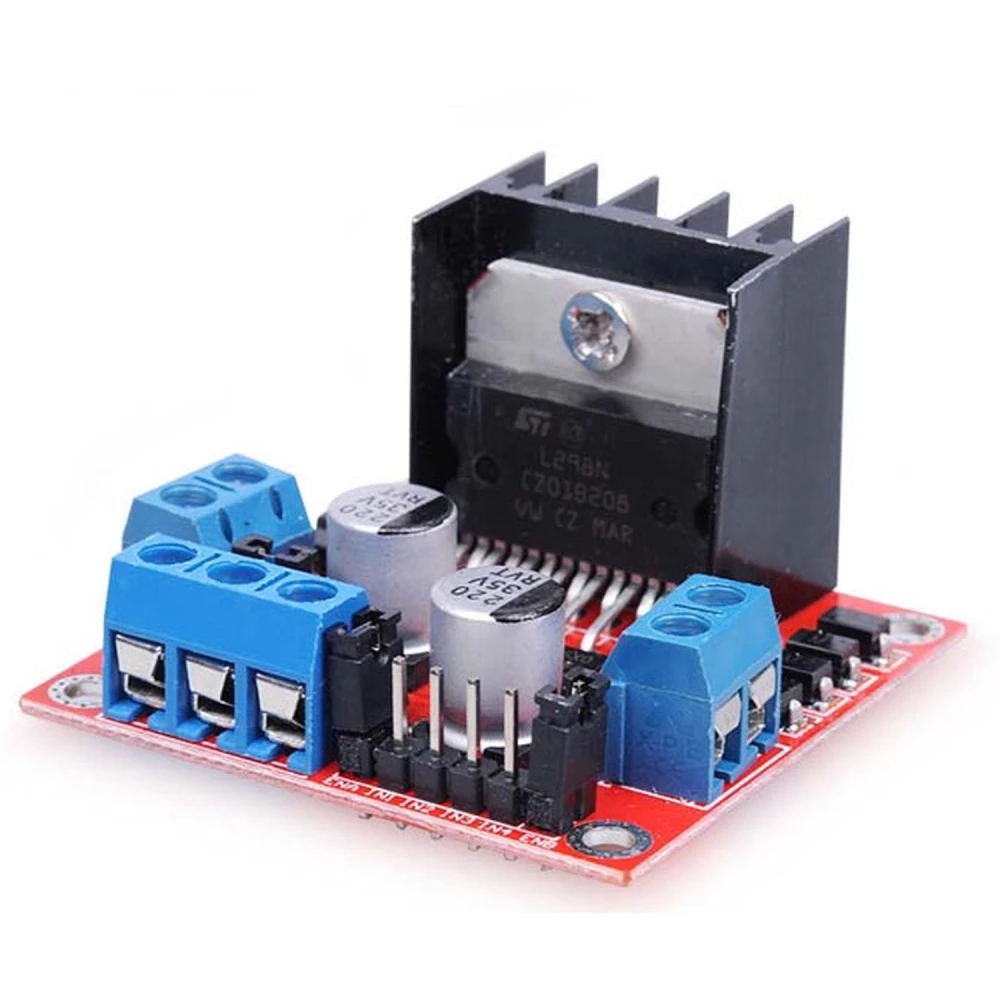

- Disipador integrado para evitar sobrecalentamientos y prolongar la vida útil del controlador.
- Protección FWD que previene daños por cambios bruscos en el sentido de giro del motor.
- Interruptor de alimentación para un control sencillo del encendido y apagado.

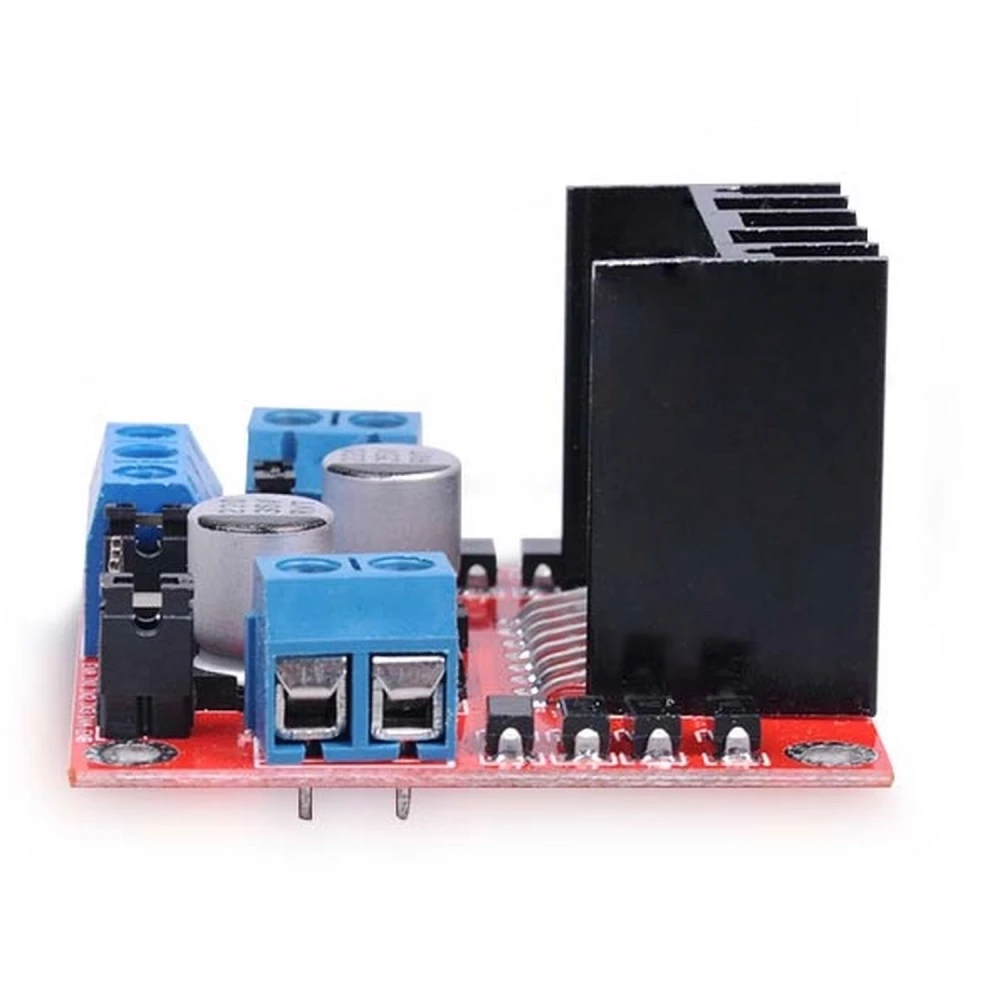

- Indicador LED de encendido y dirección para facilitar la supervisión visual del estado del motor.
- Dos salidas DC que permiten conectar motores DC o motores paso a paso.

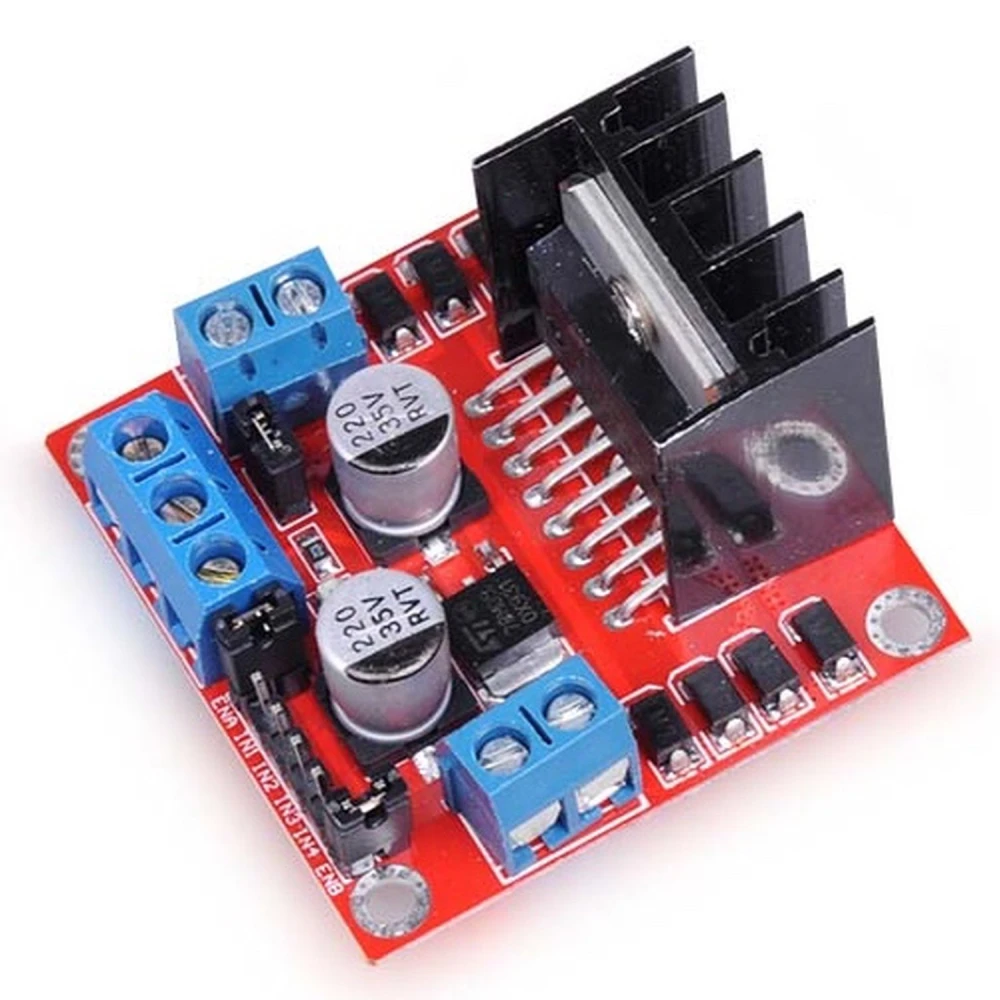

- Agujeros para montaje firme sobre un chasis o estructura, facilitando la integración en proyectos.
Especificaciones técnicas
- Driver: L298
- Alimentación de motores: 6-35V DC
- Corriente máxima: 2 Amperios por salida (4A en total o puenteado)
- Alimentación lógica independiente: 5-7V
- Corriente para lógica: aproximadamente 36 mA
- Niveles TTL: Bajo entre -0.3V y 1.5V, alto entre 2.3V y Vss
- Potencia máxima: 25W
Usos típicos
Este controlador es ideal para proyectos de robótica, automatización y control de motores en general. Puede manejar motores paso a paso para posicionamiento preciso o motores DC para aplicaciones que requieren control de velocidad y dirección. Es compatible con placas Arduino y otros microcontroladores que soporten señales TTL.
Compatibilidad
Compatible con Arduino y otros sistemas que utilicen niveles TTL para control lógico. Requiere una fuente de alimentación externa adecuada para los motores conectados, dentro del rango de 6 a 35V DC.
- Let og kraftfuld til kompakte projekter
- Integreret køleplade mod overophedning
- FWD-beskyttelse mod pludselige retningsskift
- Strømafbryder for nem styring
- LED-indikatorer for tænding og retning
- 2 DC-udgange til motorer eller stepmotor
- Stabil montering med huller til chassis
- Motorforsyning: 6-35V DC
- Maksimal strøm: 2A pr. udgang (4A i alt)
- Logikforsyning: 5-7V med 36 mA
- Maksimal effekt: 25W
Kundespørgsmål & svar
Hvilken type motorer kan styres med den dobbelte H-bro L298, og hvad er dens strømgrænse?
Controlleren er velegnet til DC-motorer og bipolare stepmotorer. Hver kanal understøtter op til 2 A kontinuerligt (4 A maks. ved brokobling af udgange), med spændinger fra 6 til 35 V DC til motorer. Det anbefales ikke at overskride disse grænser for at undgå permanente skader.
Hvilke forholdsregler bør jeg tage for at undgå overophedning eller skader ved overbelastning?
Modulet har en køleplade til varmehåndtering, men ved maksimal belastning eller dårlig ventilation kan ekstra køling være nødvendig. Det er vigtigt ikke at overstige 2 A pr. kanal og at kontrollere, at den samlede strøm ikke overskrider den totale kapacitet. Overvågning af temperaturen ved berøring under drift hjælper med at undgå fejl.
Hvad er de elektriske krav til strømforsyning for motorer og logik?
Der kræves to forsyninger: én til motorerne (6–35 V DC, afhængigt af motoren) og én til logikken (5–7 V DC, typisk forbrug 36 mA). Modulet gør det muligt at adskille de to stel for at undgå elektrisk støj. Brug af stabiliserede strømforsyninger minimerer risikoen.
Er der begrænsninger ved brug af denne controller med moderne 3,3 V microcontrollers som ESP32 eller Raspberry Pi Pico?
Ja. L298 accepterer TTL-indgange; dog kræver høje niveauer mindst 2,3 V for at blive registreret som 'høj'. Med 3,3 V microcontrollers er der ingen problemer, men den er ikke direkte kompatibel med 1,8 V-niveauer. Ved lavere signaler anbefales en buffer eller logikniveau-adapter.
Sammenlignet med andre moderne controllere som DRV8825 eller BTS7960, hvad er de objektive fordele og ulemper ved L298?
L298 er robust, nem at vedligeholde og billig, men har højere varmetab og lavere effektivitet (~70 %) sammenlignet med MOSFET-drivere som DRV8825 (>90 %). Den tilbyder ikke avanceret microstepping eller integreret intelligent beskyttelse. Den er ideel til robuste prototyper, men ikke til projekter hvor energieffektivitet eller fin styring er afgørende.
Hvilke typer motorer kan jeg styre med denne L298-controller?
Du kan styre jævnstrømsmotorer (DC) og stepmotorer (PAP) med denne controller.
Hvad er spændingsområdet til motorforsyning?
Controlleren understøtter motorforsyning fra 6 til 35V DC.
Hvor meget strøm kan den håndtere pr. udgang?
Den kan håndtere op til 2 ampere pr. udgang, med i alt 4 ampere hvis udgangene brokobles.
Er den kompatibel med Arduino?
Ja, den er kompatibel med Arduino og andre mikrocontrollere, der bruger TTL-niveauer til logik.
Hvilken beskyttelse har controlleren mod skader?
Den har FWD-beskyttelse mod skader ved pludselige ændringer i motorens rotationsretning samt en integreret køleplade mod overophedning.
