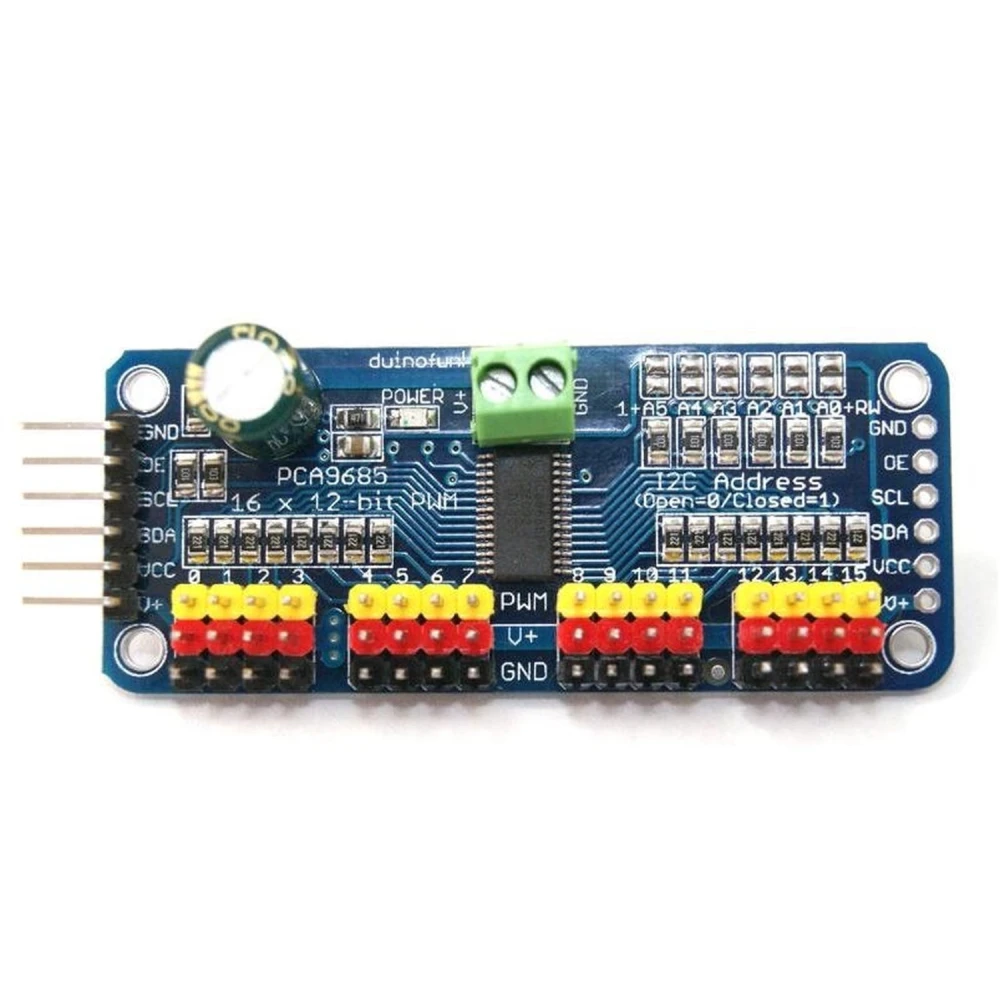

PCA9685 16-kanals servo controller med 12-bit PWM I2C til Arduino
Mærke: satkit
53,99kr
Moms inkluderet (Ekskl. moms: 43,19 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 48,49 kr | -10% |
Kun 3 tilbage på lager - bestil snart!
Standardlevering
Ons, Jun 17 - Fre, Jun 19
Ekspreslevering
Man, Jun 15 - Tir, Jun 16
30 dages returret
Gratis returnering inden for 30 dage
Sikker transaktion
Share:
Gratis levering
Fragt fra 37 kr
Nem returnering
30 dages returret
Sikker betaling
100% sikker checkout
Kvalitetsgaranti
Kun originale produkter
El Controlador Servos 16 Canales De 12 Bits PWM I2C PCA9685 er et elektronisk modul designet til at gøre styring af flere servomotorer nemmere via et effektivt og præcist I2C-interface. Kompatibel med Arduino, gør denne controller det muligt at styre op til 16 PWM-udgange ved kun at bruge to ben på mikrocontrolleren, hvilket optimerer ressourceforbruget og forenkler kabelføringen.
Nøglefunktioner:
- Styring af 16 PWM-kanaler: Gør det muligt at styre op til 16 servoer eller PWM-udgange samtidigt.
- 12-bit opløsning: Giver fin opløsning for hver udgang, svarende til cirka 4 mikrosekunders opløsning ved 60 Hz, ideel til jævn og præcis styring af servomotorer.
- I2C-interface med indbygget clock: Kræver ikke, at mikrocontrolleren sender clock-signalet, hvilket reducerer processorkravene.
- Kædning af moduler: Op til 62 moduler kan forbindes i serie, så der kan styres op til 992 PWM-udgange fra én I2C-bus.
- Fleksibel strømforsyning: Fungerer med 5V og kan styres fra 3.3V-mikrocontrollere, med udgange der understøtter op til 6V.
- Konfiguration af udgang: Udgange kan konfigureres i push-pull- eller open-drain-tilstand for at passe til forskellige anvendelser.
- Enable-pin: Gør det muligt hurtigt at deaktivere alle udgange for øget kontrol og sikkerhed.
- Indbyggede 220 ohm modstande: Gør det nemt at styre LED-udgange uden ekstra komponenter.
Typiske anvendelser:
- Styring af flere servomotorer i robotter og automatiseringsprojekter.
- LED-belysningsprojekter med præcis PWM-styring.
- Anvendelser, der kræver udvidelse af antallet af PWM-udgange i mikrocontrollere som Arduino.
Kompatibilitet: Denne controller er fuldt kompatibel med Arduino-platforme og andre mikrocontrollere, der understøtter I2C-kommunikation, hvilket gør integrationen i elektronik- og robotprojekter enkel.
Pakkens indhold:
- 1 x Controlador servos 16 canales de 12 bits PWM I2C PCA9685 compatible Arduino.
- Styr op til 16 servoer med kun to I2C-ben
- 12-bit opløsning for præcis servo-styring
- Mulighed for at kæde op til 62 moduler for 992 PWM-udgange
- I2C-interface med indbygget clock, uden ekstra belastning på mikrocontrolleren
- 5V forsyning, kompatibel med 3.3V-mikrocontrollere
- Justerbar PWM-frekvens op til 1.6 KHz
- Udgange kan konfigureres som push-pull eller open-drain
- Enable-pin til hurtigt at deaktivere alle udgange
- 220 ohm modstande til direkte LED-styring
Kundespørgsmål & svar
Hvilke maksimale spændings- og strømværdier kan moduludgangene håndtere?
Udgangene kan håndtere op til 6 V og en anbefalet maksimal strøm på ca. 25 mA pr. kanal, begrænset af de indbyggede 220 Ω-modstande. Ved højere belastninger (for eksempel større servoer) er det nødvendigt at forsyne belastningen eksternt og kun bruge PCA9685 som PWM-signalgenerator.
Hvilket PWM-frekvensområde understøtter modulet, og hvordan påvirker det styringen af servoer og LEDs?
Modulet understøtter PWM-frekvenser fra ca. 24 Hz til 1,6 kHz, justerbare via software. Til standardservoer anbefales 50–60 Hz for at undgå overophedning og vibrationer; til LEDs kan højere frekvens bruges for at undgå synligt flimmer. Ændring af frekvens påvirker tidsopløsningen og kan kræve kodejusteringer afhængigt af belastningstypen.
Hvordan tilsluttes PCA9685-controlleren til en Arduino?
Den tilsluttes via I2C-interfacet ved hjælp af Arduinos SDA- og SCL-ben, så du kan styre op til 16 servoer med kun to ben.
Hvor mange servoer kan jeg styre med dette modul?
Det kan styre op til 16 servoer pr. modul, og det er muligt at kæde op til 62 moduler sammen for at styre i alt 992 servoer.
Hvilken forsyningsspænding kræver controlleren?
Controlleren fungerer med en 5V forsyning og kan styres fra mikrocontrollere, der arbejder ved 3.3V.
Er denne controller kompatibel med andre mikrocontrollere end Arduino?
Ja, den er kompatibel med enhver mikrocontroller, der understøtter I2C-kommunikation, ikke kun Arduino.
Hvad bruges enable-pinnen på PCA9685 til?
Enable-pinnen gør det muligt hurtigt at deaktivere alle PWM-udgange for bedre kontrol og sikkerhed i projektet.
