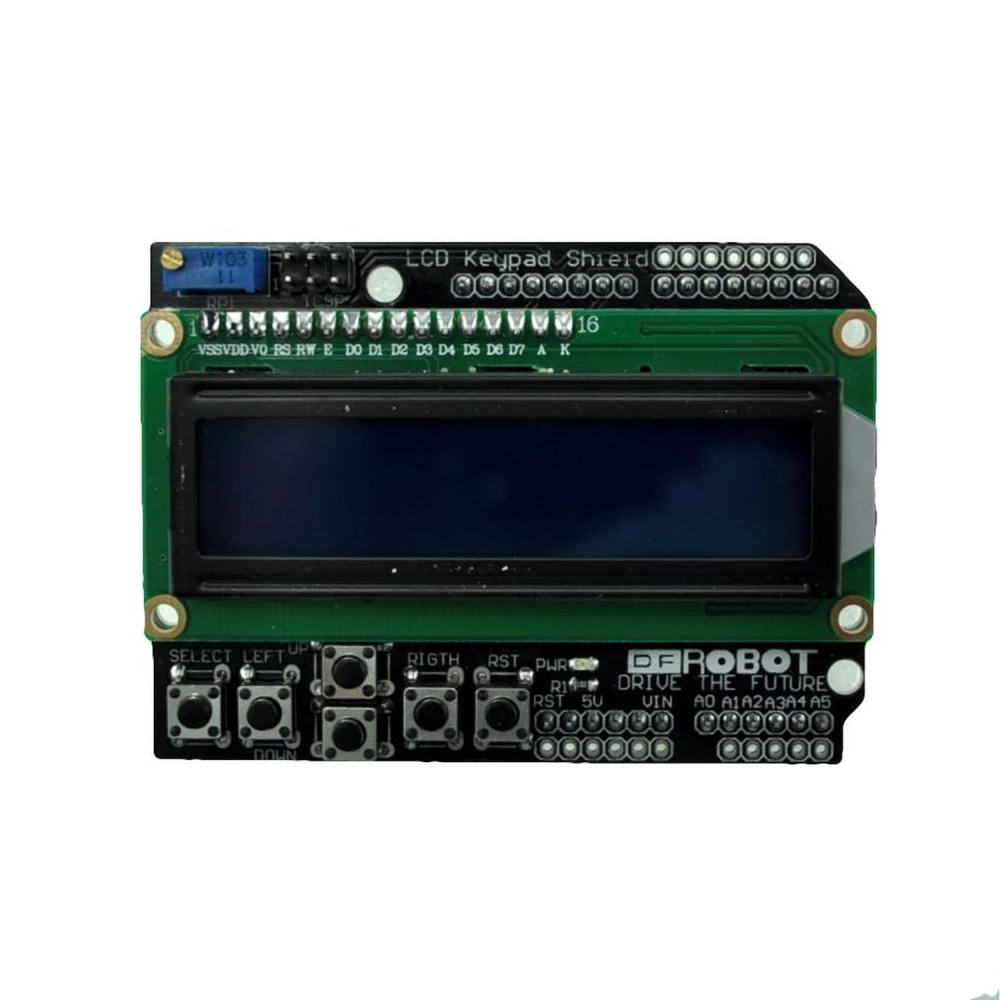

LCD Keypad Shield LCD1602 kompatibel med Arduino med integreret skærm og knapper
Mærke: satkit
37,30kr
Moms inkluderet (Ekskl. moms: 29,84 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 35,44 kr | -5% |
Begrænset lager
Standardlevering
Ons, Jun 17 - Fre, Jun 19
Ekspreslevering
Man, Jun 15 - Tir, Jun 16
30 dages returret
Gratis returnering inden for 30 dage
Sikker transaktion
Share:
Gratis levering
Fragt fra 37 kr
Nem returnering
30 dages returret
Sikker betaling
100% sikker checkout
Kvalitetsgaranti
Kun originale produkter
Det LCD Keypad Shield LCD1602 kompatibel med Arduino er et vigtigt tilbehør til udviklere og elektronikentusiaster, der bruger Arduino- eller Freeduino-kort. Dette shield kombinerer en LCD-skærm med 2 rækker og 16 tegn med seks momentknapper, hvilket gør direkte og visuel interaktion med dine projekter nemmere.
Dette modul bruger benene 4, 5, 6, 7, 8, 9 og 10 til grænsefladen med LCD-skærmen, mens analog ben 0 bruges til aflæsning af knapperne. Det giver effektiv styring uden behov for flere ekstra forbindelser.
Hovedfunktioner:
- Driftsspænding: 5V, kompatibel med de fleste Arduino-kort.
- 2x16-tegns LCD-skærm til visning af tekst og relevant information.
- Seks integrerede momentknapper for nem navigation og styring.
- Understøttelse af kontrastjustering og baggrundsbelysning, som kan tændes eller slukkes efter behov.
- Udvidelse af analoge ben, så analoge sensorer nemt kan aflæses og vises direkte på skærmen.
Dette shield er ideelt til projekter, der kræver en enkel og visuel brugerflade, såsom interaktive menuer, styring af enheder eller visning af data i realtid. Dets plug-and-play-design gør det hurtigt og problemfrit at integrere med Arduino- og Freeduino-kort.
Tilgængelig dokumentation og ressourcer:
- Officiel manual
- LCD Keypad-bibliotek
- Key Grabber V2-bibliotek
- Diagrammer V1.0
- Diagrammer V0.01
- Datablad LCD HD44780
Med dette shield bliver interaktionen med dine Arduino-projekter mere intuitiv og professionel, hvilket gør det lettere at udvikle applikationer med enkle grafiske brugerflader og integrerede kontroller.
- 5V driftsspænding kompatibel med Arduino og Freeduino.
- 2x16-tegns LCD-skærm til tydelig og letlæselig tekst.
- 6 integrerede momentknapper til nem og hurtig styring.
- Understøttelse af kontrastjustering og tænd/sluk for baggrundsbelysning.
- Udvidelse af analoge ben til aflæsning og visning af sensorer.
Kundespørgsmål & svar
Hvilke materialer, mål og vægt har shieldet, og hvad følger der helt præcist med i pakken?
Shieldet er bygget med PCB i glasfiber (FR4), standard elektroniske komponenter og et LCD-modul med kompatibel HD44780-controller. De typiske mål er 80 mm x 58 mm x 23 mm, og vægten er omkring 42 g. Pakken indeholder som regel kun det samlede shield, uden kabler eller fysisk dokumentation; det anbefales at tjekke, om sælgeren medsender manual eller ekstra tilbehør.
Hvad er LCD'ets driftsgrænser (spænding, strøm, miljøforhold), og er der risiko ved at overskride dem?
LCD'et og shieldet er designet til at fungere ved 5 V±0,25 V, med et typisk forbrug på under 50 mA, når backlight er tændt. De fungerer pålideligt mellem 0 °C og 50 °C og RH < 80 % (ikke-kondenserende). Spændinger over 5,5 V kan beskadige controlleren eller LED-backlight irreversibelt, så det anbefales altid at bruge regulerede strømforsyninger.
Hvordan justeres kontrasten og håndteres baggrundsbelysningen, og kræver det løbende vedligeholdelse?
Kontrasten justeres via et potentiometer på selve shieldet, så det kan tilpasses forskellige betragtningsvinkler og lysforhold. Baggrundsbelysningen kan aktiveres/deaktiveres programmatisk eller med en jumper afhængigt af versionen. Det kræver ikke løbende vedligeholdelse; dog anbefales det at undgå fugtige eller meget støvede miljøer og at rengøre skærmen forsigtigt efter behov.
Hvilke kort er LCD Keypad Shield LCD1602 kompatibel med?
Det er kompatibelt med Arduino- og Freeduino-kort, der understøtter en driftsspænding på 5V.
Hvor mange knapper har dette shield, og hvad bruges de til?
Det har 6 momentknapper, som gør det muligt at styre menuer og funktioner direkte fra shieldet.
Kan jeg justere kontrasten og baggrundsbelysningen på skærmen?
Ja, shieldet understøtter kontrastjustering og gør det muligt at tænde eller slukke baggrundsbelysningen efter behov.
Hvilke ben bruger det til forbindelsen med Arduino?
Det bruger de digitale ben 4, 5, 6, 7, 8, 9 og 10 til skærmen og analog ben 0 til aflæsning af knapper.
Findes der ressourcer og dokumentation til at gøre det lettere at bruge?
Ja, der er links til manualer, biblioteker og diagrammer for at gøre integration og programmering af shieldet lettere.
