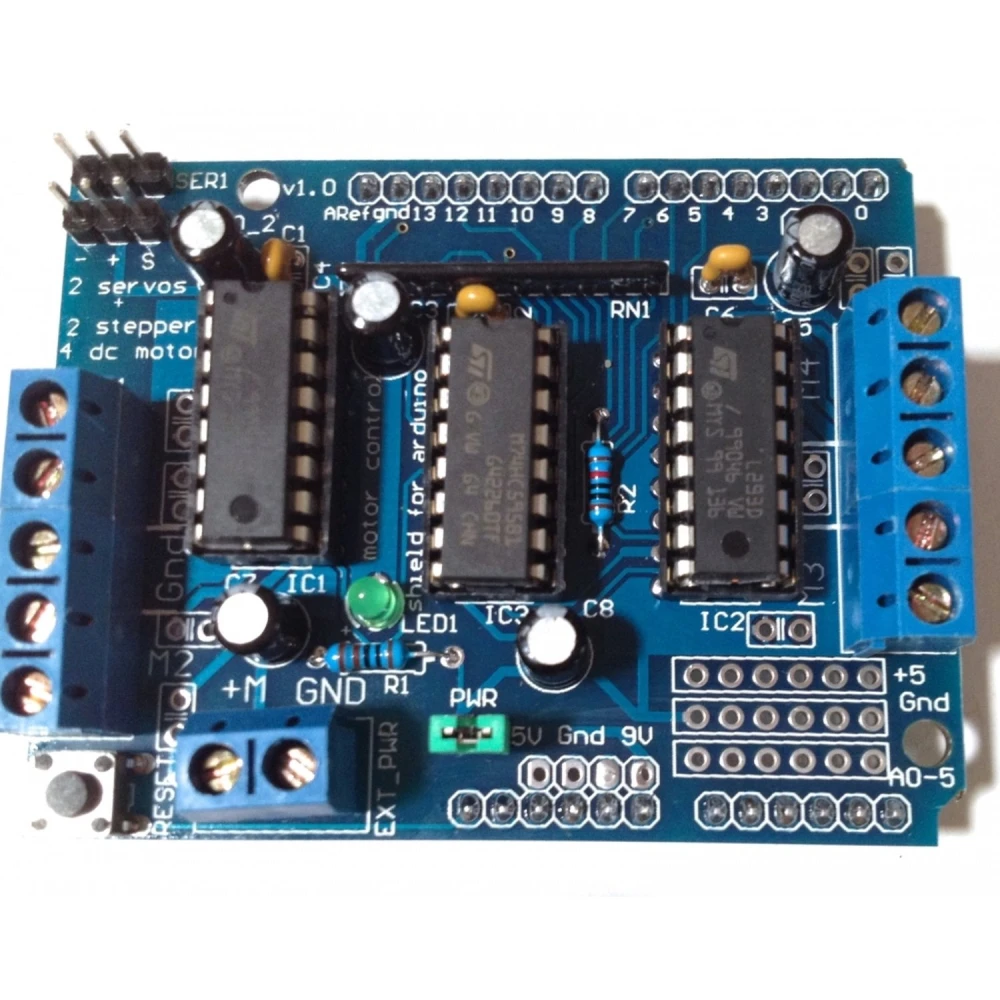

L293d Arduino Shield driver til styring og udvidelse af DC- og steppermotorer

Produktbeskrivelse

El L293d Arduino Shield er et udvidelseskort designet til effektiv styring af DC-motorer og steppermotorer i Arduino-baserede projekter. Dette shield kan styre op til 4 DC-motorer eller 2 steppermotorer samtidigt, hvilket gør det nemmere at skabe robotsystemer og automatisering med høj præcision og pålidelighed.

Hovedfunktioner

• Styring af op til 4 DC-motorer med tovejsretning og 8-cifret hastighedsregulering (0.5% opløsning).
• Understøtter 2 steppermotorer med positiv og negativ styring samt enkel eller dobbelt stepstyring.
• Inkluderer to 5V-porte til servomotorer, tilsluttet Arduinos højopløselige timer for præcis styring.
• 4-kanals H-bro baseret på L293D-chippen, der kan levere op til 0.6A pr. kanal med termisk beskyttelse mod overbelastning.
• Motorforsyningsområde fra 4.5V til 35V DC, så det passer til forskellige motortyper.
• Klemrækker til tilslutning af tykke kabler (10-22 AWG), som sikrer en sikker og stabil forbindelse.
• Integreret reset-knap til Arduino, som gør hurtig nulstilling af systemet nemmere.
• Garanteret kompatibilitet med Arduino Mega, Diecimila, Duemilanove og Uno.
• Kompakte mål på 70 x 55 mm, ideelt til projekter med begrænset plads.

Typiske anvendelser

• Uddannelsesrobotik og DIY-projekter, der kræver motorstyring.
• Automatiseringssystemer, der har brug for samtidig styring af flere motorer.
• Prototyper af Arduino-styrede køretøjer, herunder robotter med DC-motorer og steppermotorer.
• Styring af servomotorer til præcisionsmekanismer.

Kompatibilitet og brug

Dette shield er kompatibelt med Arduino Mega, Diecimila, Duemilanove og Uno, hvilket gør det nemt at integrere i en bred vifte af projekter. Dets plug-and-play-design gør det muligt at montere det direkte på Arduino-kortet uden behov for ekstra kabler. Derudover giver forbindelsen til Arduinos højopløselige timer avanceret styring af servomotorer og steppermotorer.

For at bruge L293d Arduino Shield skal du blot montere shieldet på dit kompatible Arduino-kort og tilslutte motorerne til klemrækkerne. Du kan styre motorerne via kode i Arduino IDE-miljøet ved hjælp af standardbiblioteker til motorer og servomotorer.

Tekniske specifikationer

• Driver: L293D
• Motorforsyning: 4.5 - 35V DC
• Maks. strøm pr. udgang: 0.6 Amperes
• Mål: 70 x 55 mm
• Tilslutninger: klemmer til 10-22 AWG kabler

Dette shield er en effektiv og økonomisk løsning til dem, der ønsker at udvide motorstyringen i deres Arduino-projekter med robusthed, kompatibilitet og brugervenlighed.

• Styr op til 4 DC-motorer eller 2 steppermotorer samtidigt
• 4-kanals H-bro med L293D-chip og termisk beskyttelse
• To 5V-porte til servomotorer med tilslutning til Arduino-timer
• Kompatibel med Arduino Mega, Diecimila, Duemilanove og Uno
• Motorforsyning fra 4.5V til 35V DC
• Maks. strøm på 0.6A pr. udgang
• Klemrækker til tykke kabler (10-22 AWG)
• Integreret reset-knap til Arduino
• Kompakte mål på 70x55 mm
