27,88 kr
På lager

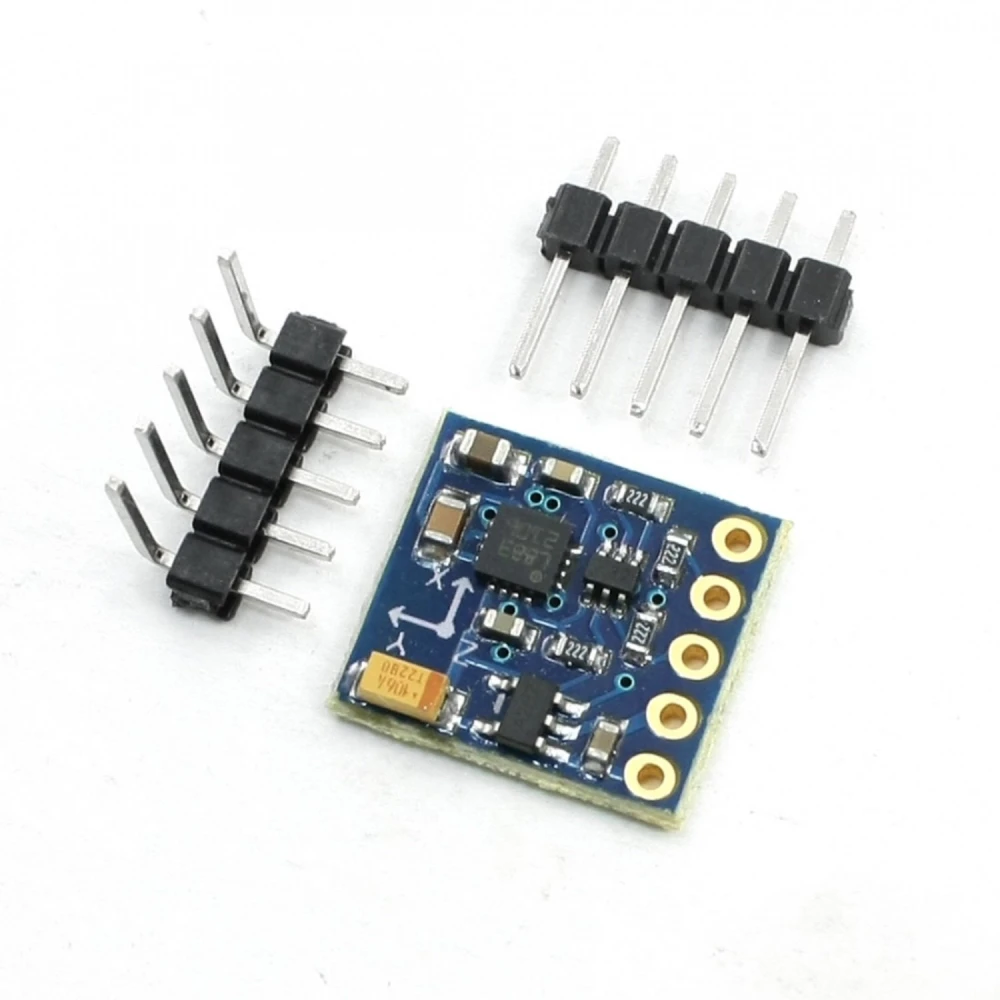

HMC5883L GY271 kompasmodul 3-akset magnetometer til Arduino
Mærke: satkit
27,88kr
Moms inkluderet (Ekskl. moms: 22,31 kr)
Begrænset lager
Standardlevering
Ons, Jun 17 - Fre, Jun 19
Ekspreslevering
Man, Jun 15 - Tir, Jun 16
30 dages returret
Gratis returnering inden for 30 dage
Sikker transaktion
Share:
Gratis levering
Fragt fra 37 kr
Nem returnering
30 dages returret
Sikker betaling
100% sikker checkout
Kvalitetsgaranti
Kun originale produkter
Det HMC5883L GY271 kompasmodul er en tredimensionel magnetometersensor, der integrerer tre magnetfeltsensorer på akserne X, Y og Z. Denne enhed bruger en HMC5883L-chip med en 12-bit ADC-konverter og kommunikation via 2-leder I2C-bus, hvilket gør den nem at tilslutte og bruge med mikrocontrollere som Arduino, PIC eller Freescale.
Dette modul er perfekt til anvendelser, der kræver præcis registrering af Jordens magnetfelt, og gør det muligt at beregne enhedens absolutte orientering ved hjælp af trigonometriske beregninger. Det bruges bredt i automationsprojekter, robotik, ubemandede køretøjer og quadcoptere.
- Forsyningsspænding: 3V a 5V
- Interface: I2C
- Model: GY-271
- Chip: HMC5883L
- Målenøjagtighed: ±2º
- Type: Digital kompas
- Lavt strømforbrug
- Måleområde: ±1,3 a 8 Gauss
- Opløsning: 5 mili Gauss
- Dimensioner: 14 mm x 15 mm
- Inkluderer to pinlister til montering: en lige og en med 90º
Denne sensor er kompatibel med de fleste Arduino-kort og kan nemt integreres i projekter, der kræver rumlig orientering eller magnetisk registrering. Dens lave strømforbrug og kompakte størrelse gør den ideel til bærbare enheder og indlejrede systemer.
Eksempler på anvendelse omfatter:
- Digitale kompasser til mobile robotter
- Navigationssystemer til droner og ubemandede køretøjer
- Automationsprojekter, der kræver registrering af orientering
- Overvågning af magnetfelter i industrielle eller التعليمية miljøer
Takket være I2C-interfacet giver modulet en enkel og hurtig kommunikation med mikrocontrollere, hvilket gør programmering og integration i elektronik- og robotikprojekter lettere.
- 3-akset magnetometersensor med HMC5883L-chip
- Kommunikation via I2C-interface kompatibelt med Arduino
- Målenøjagtighed på ±2º for pålidelig orientering
- Lavt strømforbrug, ideelt til bærbare projekter
- Måleområde fra ±1,3 til 8 Gauss med opløsning på 5 mili Gauss
- Inkluderer to pinlister til fleksibel montering
- Kompakte dimensioner på 14 mm x 15 mm
- Kompatibel med Arduino-, PIC- og Freescale-mikrocontrollere
Kundespørgsmål & svar
Hvilke fordele tilbyder HMC5883L sammenlignet med andre magnetometre til Arduino?
HMC5883L udmærker sig ved lavt strømforbrug, høj opløsning (5 mGauss) og præcision på ±2°, hvilket gør den velegnet til applikationer, hvor hurtig respons og energibesparelse er vigtige. Sammenlignet med alternativer som QMC5883 eller MPU9250 foretrækkes den, når standard I2C-kompatibilitet og enkel integration er prioriteret, selv om måleområdet (±1,3–8 Gauss) kan være lavere end sensorer til miljøer med højt magnetfelt.
Hvad er modulets mål og vægt, og hvilket tilbehør følger med i æsken?
Modulet måler 14 mm x 15 mm, er meget kompakt og let; den typiske vægt er under 5 g. Pakken indeholder den primære sensor GY-271 med HMC5883L-chip samt to pin-lister (én lige og én i 90° vinkel) til fleksible monteringsmuligheder på breadboard eller PCB'er.
Hvilke overvejelser skal jeg gøre mig ved elektrisk installation og spændingskompatibilitet?
Modulet arbejder med en forsyning på 3 V til 5 V DC og er derfor direkte kompatibelt med de fleste Arduino-, STM32- og andre mikrokontrollerkort med disse logikniveauer. I2C-bussen kræver pull-up på SDA og SCL, hvis de ikke allerede er integreret på dit kort. Brug ikke spændinger uden for dette område for at undgå permanente skader.
Er der anbefalinger til kalibrering og optimering af sensorens nøjagtighed i virkelige projekter?
For maksimal nøjagtighed anbefales det at udføre en 'hard iron'- og 'soft iron'-kalibrering for at kompensere for forvrængninger fra nærliggende metaldele og parasitiske magnetfelter. Undgå at montere den tæt på elmotorer eller magneter. Ideelt set bør sensoren monteres vandret, og kalibreringsrutiner bør køres i enhedens endelige miljø.
Hvad er holdbarheden, og kræver dette magnetometer nogen form for vedligeholdelse?
HMC5883L er en solid-state-enhed uden bevægelige dele, så den kræver ikke regelmæssig vedligeholdelse. Dens holdbarhed overstiger 10 år under normale forhold (0–70 °C, luftfugtighed < 85%). Det anbefales at undgå væsker og stød, som kan beskadige printkortet eller lodningerne.
Hvilke mikrocontrollere er HMC5883L GY271-modulet kompatibelt med?
Modulet er kompatibelt med mikrocontrollere, der understøtter I2C-kommunikation, såsom Arduino, PIC og Freescale.
Hvilket spændingsområde kræver dette modul?
Modulet fungerer med en forsyningsspænding mellem 3V og 5V.
Hvilken nøjagtighed har modulets digitale kompas?
Målenøjagtigheden er ±2 grader, hvilket er velegnet til orienteringsapplikationer.
Hvordan tilsluttes modulet til Arduino?
Det tilsluttes via I2C-bussen ved hjælp af Arduinos SDA- og SCL-ben til datakommunikation.
Medfølger der monteringstilbehør?
Ja, der medfølger to pinlister til montering, en lige og en i 90 graders vinkel.
