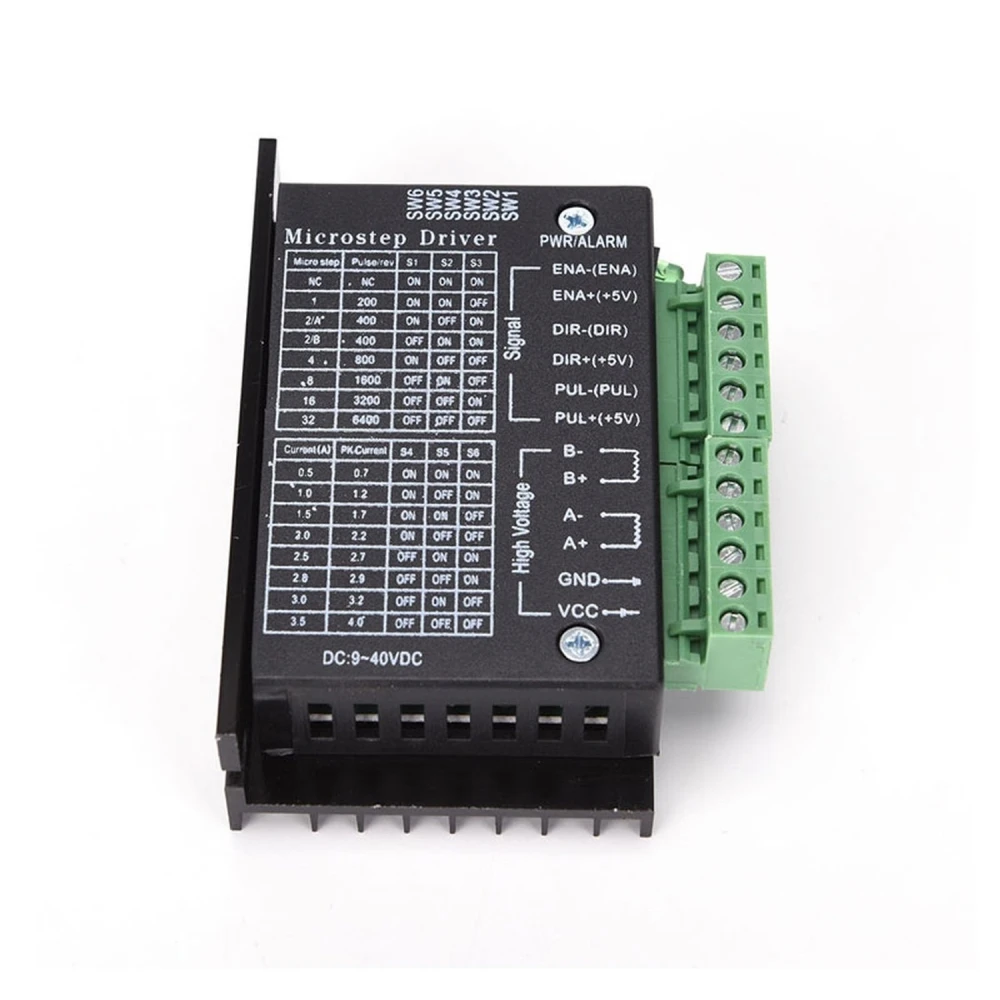

TB6600 driver til stepmotor op til 4A 9V-40V kompatibel med Arduino
Mærke: satkit
74,69kr
Moms inkluderet (Ekskl. moms: 59,75 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 70,87 kr | -5% |
Begrænset lager
Standardlevering
Ons, Maj 20 - Fre, Maj 22
Ekspreslevering
Man, Maj 18 - Tir, Maj 19
30 dages returret
Gratis returnering inden for 30 dage
Sikker transaktion
Share:
Gratis levering
Fragt fra 37 kr
Nem returnering
30 dages returret
Sikker betaling
100% sikker checkout
Kvalitetsgaranti
Kun originale produkter

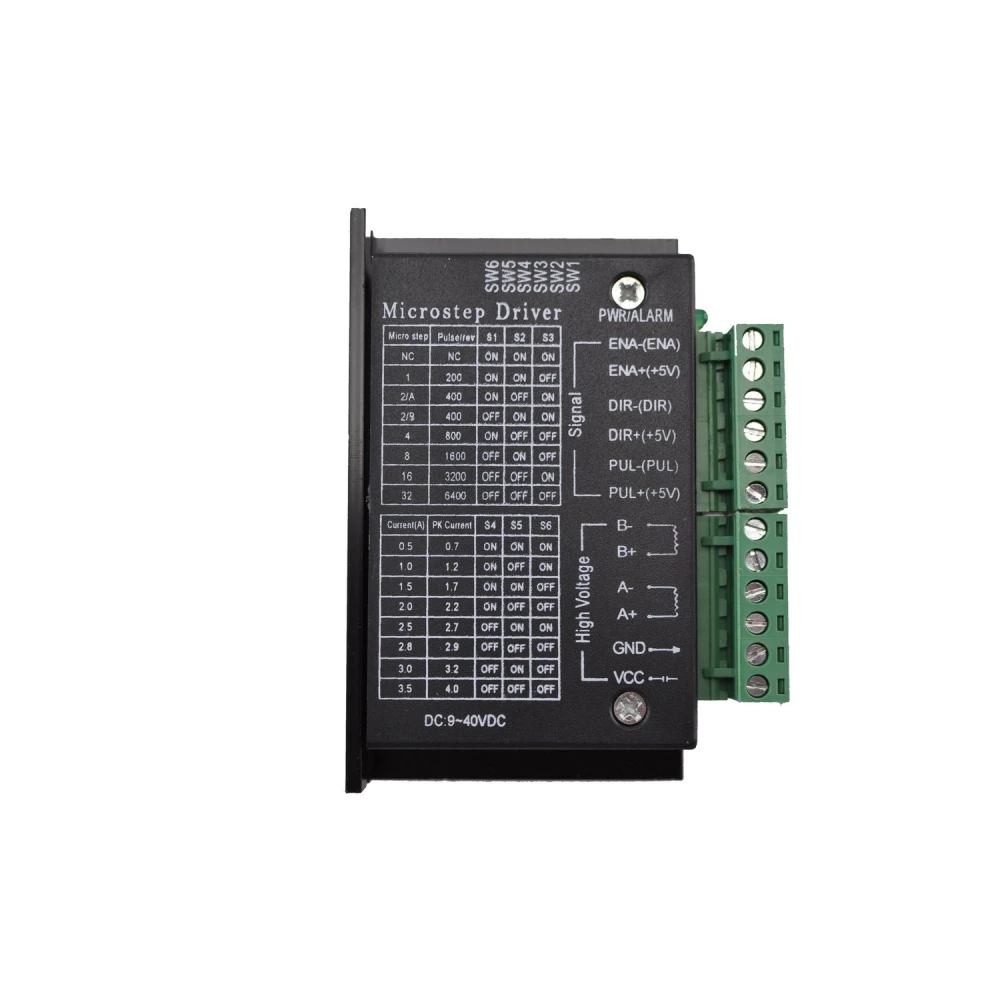

Den driver TB6600 til stepmotor er et bipolart controller-modul, der gør det muligt at styre 2- og 4-fasede stepmotorer med en forsyningsspænding på 9V til 40V og en maksimal excitationsstrøm på op til 4A. Denne controller bruges bredt i applikationer som CNC-maskiner, graveringsmaskiner, emballeringsmaskiner og andet udstyr, der kræver høj præcision og moment.
Denne driver bruger avanceret subdivision-kontrol af strømloopet, hvilket reducerer momentripple og giver en jævn drift ved lave hastigheder. Derudover leverer den højere moment ved høje hastigheder sammenlignet med andre 2-fasede controllere, hvilket sikrer højpræcis positionering.
Hovedfunktioner
- Valgbare mikrostep-tilstande: 1/1, 1/2, 1/4, 1/8 og 1/16 step.
- Enkel strømforsyning på 9 til 40V DC.
- Justerbar strømstyring i 8 trin, fra 0,2 A til 5 A.
- Optisk isolerede indgange for bedre beskyttelse og stabilitet.
- Beskyttelse mod overspænding, underspænding, overstrøm og kortslutning.
- Høj start-hastighed og højt moment ved høje omdrejninger.
- Robust sort plastkabinet med aluminiums-køleprofil for optimal varmeafledning.
- Integrerede monteringshuller for nem installation i maskinpaneler.
Tekniske specifikationer
- Indgangsspænding: 8 til 50V DC (drift mellem 9V og 40V).
- Indgangsstrøm: 1 til 5 A.
- Maks. udgangsstrøm, peak: 5,0 A (100 ms).
- Maks. udgangsstrøm, drift: 4,5 A.
- Driftstemperatur: -10 til 45 °C.
- Opbevaringstemperatur: -40 til 70 °C.
- Vægt: 200 gram.
Kompatibilitet og brug

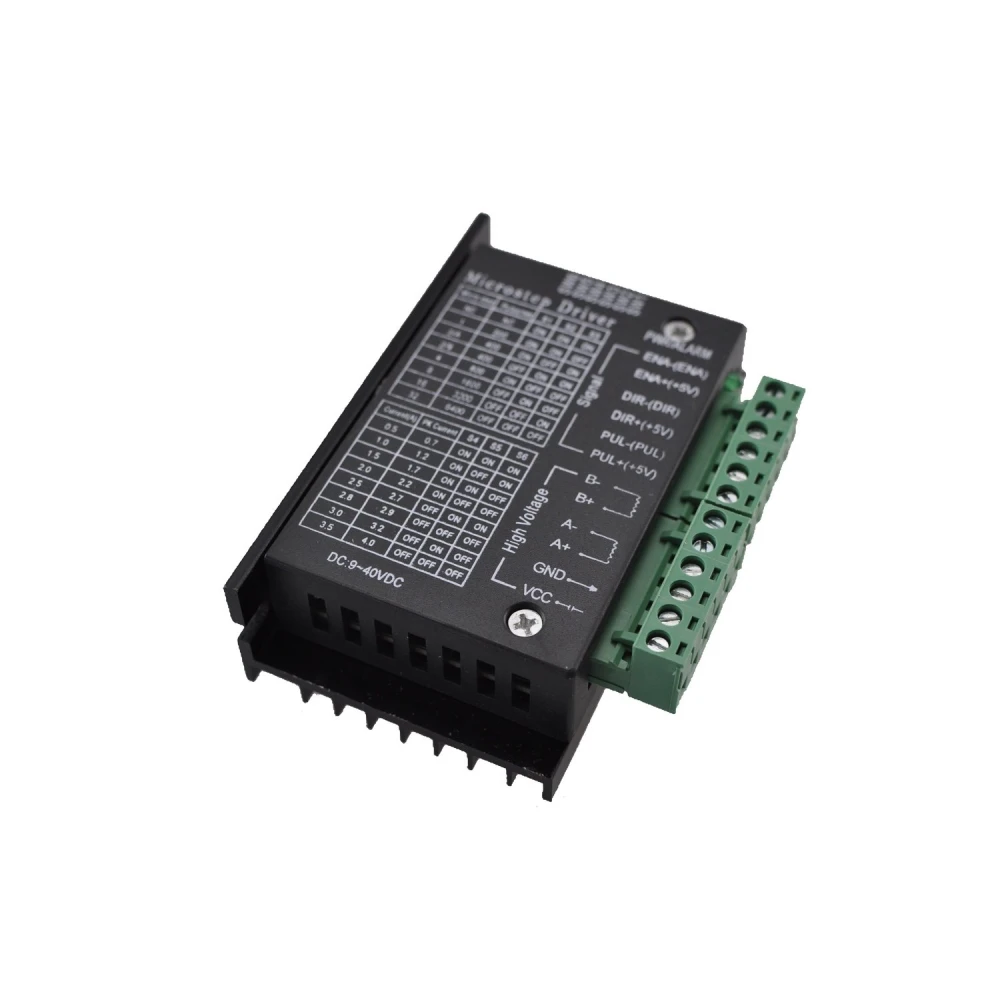

Denne controller er kompatibel med NEMA17, NEMA23, NEMA24 og NEMA34 stepmotorer og er et fremragende valg til CNC-projekter og systemer, der kræver præcis motorstyring. Den er også kompatibel med Arduino og andre mikrocontrollere, der sender digitale 5V pulssignaler, hvilket gør integrationen nem i både DIY- og professionelle projekter.
Tilslutninger og konfiguration

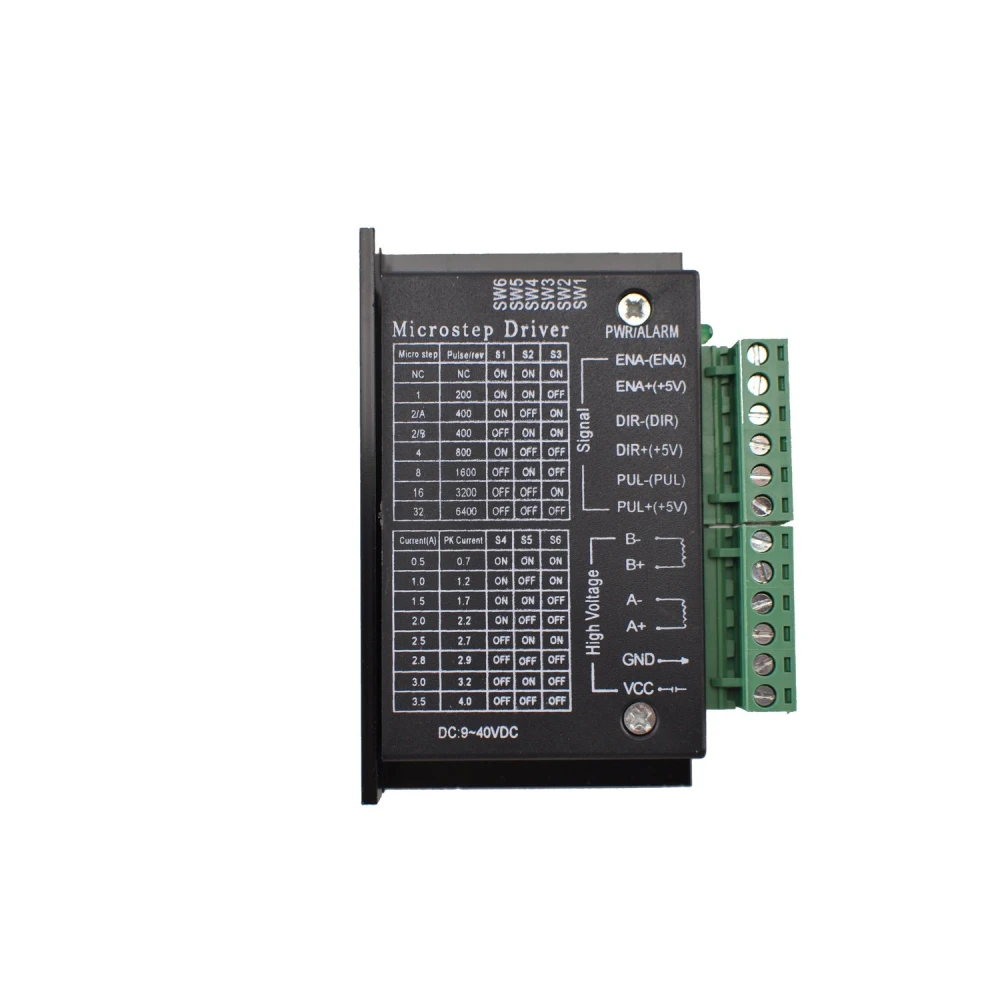

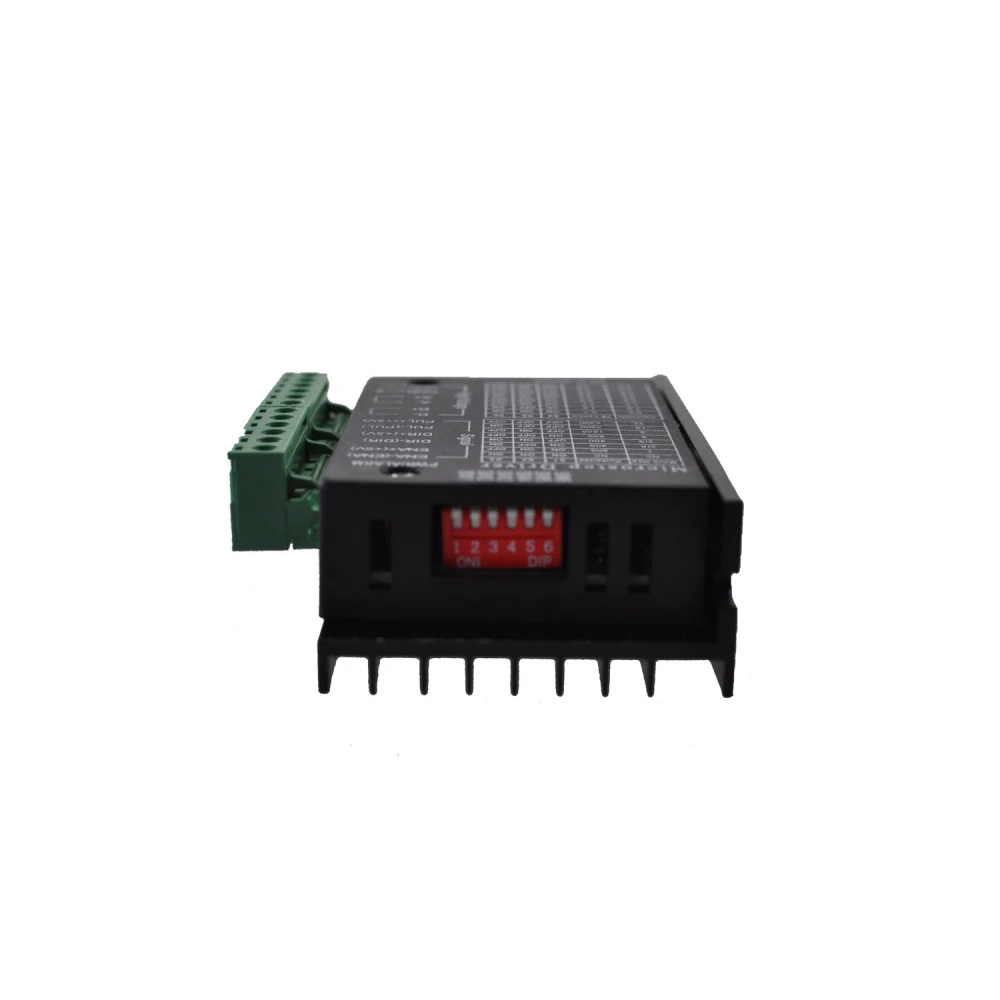

Modulet har terminaler til DC-forsyning, udgange til motorens faser og indgange til enable-, step- og direction-signaler, alle optisk isolerede for at undgå interferens. Derudover har det en DIP-switchblok til justering af strøm og mikrostep-opløsning, så du kan tilpasse opsætningen efter motorens og applikationens behov.
Kort sagt er TB6600 driveren en robust, præcis og alsidig controller, ideel til dig, der ønsker pålidelig ydeevne i stepmotorer til CNC-, robot- og automationsapplikationer.
- Mikrostep-tilstande: 1/1, 1/2, 1/4, 1/8, 1/16.
- Forsyning fra 9 til 40V DC.
- Justerbar strøm fra 0,2 A til 5 A.
- Beskyttelse mod overspænding, underspænding og kortslutning.
- Kompatibel med NEMA17, NEMA23, NEMA24 og NEMA34 motorer.
- Kompatibel med Arduino og 5V mikrocontrollere.
- Robust kabinet med køleprofil i aluminium.
- Høj præcision og moment ved høje hastigheder.
Kundespørgsmål & svar
Hvilke fordele giver micro-step i TB6600-driveren sammenlignet med drivere med kun fuld step eller halv step?
Brugen af micro-step (kan vælges 1/1, 1/2, 1/4, 1/8, 1/16 step) i TB6600 giver en mere jævn motorgang og højere positionsopløsning, hvilket reducerer vibrationer og øger præcisionen. Sammenlignet med fuld step eller halv step giver disse tilstande mere vibration og lavere opløsning. Det er afgørende i opgaver, hvor jævnhed og nøjagtighed er vigtigst.
Hvilke elektriske krav og signalkrav skal min mikrocontroller opfylde for at være kompatibel med denne driver?
TB6600 arbejder med 5 V digitale styresignaler på pul-, retning- og enable-indgangene og har optokoblede indgange for isolation. Den er kompatibel med mikrocontrollere som Arduino og andre, der leverer 5 V logiksignaler. Driverens strømforsyning skal ligge i området 9–40 VDC. Det anbefales at sikre, at mikrocontrolleren kan levere mindst 5 mA pr. styrepin.
Hvilke beskyttelsesmekanismer har TB6600, og hvordan reagerer den ved en typisk fejl?
TB6600 har beskyttelse mod overspænding, underspænding, overstrøm og kortslutning. Hvis der f.eks. registreres overspænding eller overstrøm, deaktiverer driveren udgangen for at beskytte både motoren og det interne kredsløb. Ved kortslutning går den i beskyttelsestilstand, indtil strømforsyningen genoprettes. Disse funktioner øger sikkerheden ved almindelige fejl i kabling eller strømforsyning.
Hvilken spænding understøtter TB6600 driveren?
TB6600 driveren understøtter en indgangsspænding på 9V til 40V DC, med et driftsområde på 8 til 50V DC.
Hvad er den maksimale strøm, som denne controller kan håndtere?
Den kan håndtere en maksimal driftsstrøm på 4,5 A og en maksimal peak på 5 A i 100 ms.
Er den kompatibel med Arduino?
Ja, den er kompatibel med Arduino og andre mikrocontrollere, der sender digitale 5V pulssignaler.
Hvilke stepmotorer er kompatible med denne driver?
Den er kompatibel med NEMA17, NEMA23, NEMA24 og NEMA34 motorer med 2 og 4 faser.
Hvilke mikrostep-tilstande tilbyder TB6600?
Den tilbyder mikrostep-tilstande på 1/1, 1/2, 1/4, 1/8 og 1/16 for præcis motorstyring.
